14D801：超高層建筑電氣設計與安裝
- 圖集編號
- 14D801
- 圖集名稱
- 超高層建筑電氣設計與安裝
- 定價
- 72.00 元
- 開本
- 16 開
- 主編單位
- 悉地（北京）國際建筑設計顧問有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
14D801《超高層建筑電氣設計與安裝》圖集適用于超高層建筑的電氣設計和安裝，高層建筑的電氣設計和安裝也可參考使用。
本圖集按照建筑高度超過100m(超高層建筑)的民用建筑進行設計，提供了多種強電和弱電設計方案，使用者可根據建筑物的實際情況選擇使用。對于特殊用途的超高層建筑，例如含有數據中心的超高層建筑，應根據負荷情況進行專項研究，最終確定設計方案。圖集內容主要包括：供配電系統、配變電所、繼電保護及電氣測量、自備電源、低壓配電及其控制、電纜電線選擇及線路敷設、常用設備電氣裝置、電氣照明、建筑物防雷接地及安全防護和弱電/智能化系統（包括：信息設施系統、建筑設備管理系統、火災自動報警系統、安全技術防范系統、智能化集成系統等內容）。
另外圖集根據超高層建筑的特點介紹了電氣設備垂直運輸方案及單相變壓器組成三相變壓器的技術方案，還提供了弱電間設備平面布置圖、安防監控中心布置圖和消防控制室布置等示意圖，供使用者參考。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 4 |
| 供配電系統 | |
| 超高層建筑的負荷分級 | 6 |
| 超高層建筑電源要求 | 7 |
| 高壓主結線簡圖及邏輯關系 | 8 |
| 高壓系統結構比較 | 10 |
| 高壓系統結構 | 11 |
| 高壓系統要求 | 17 |

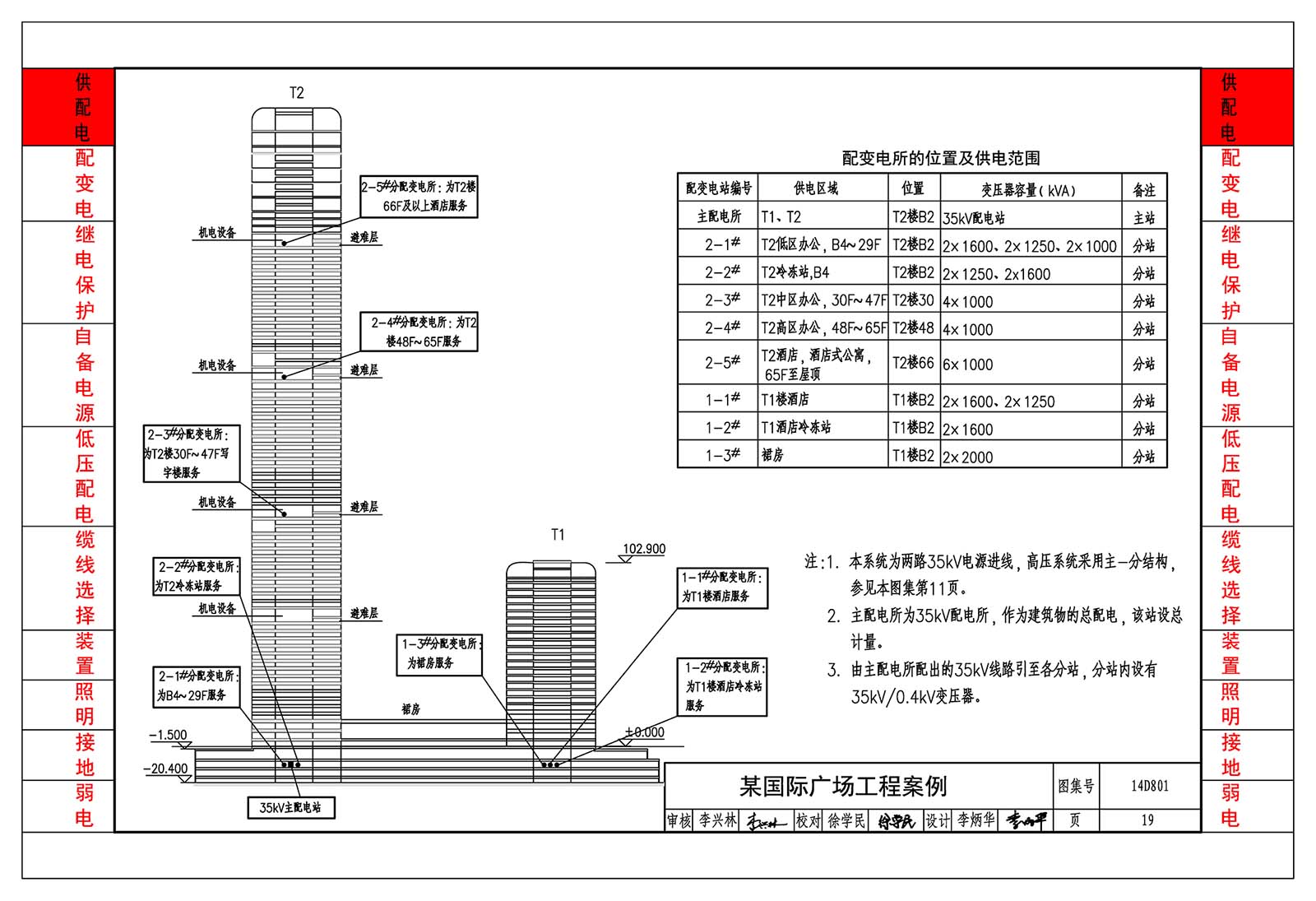

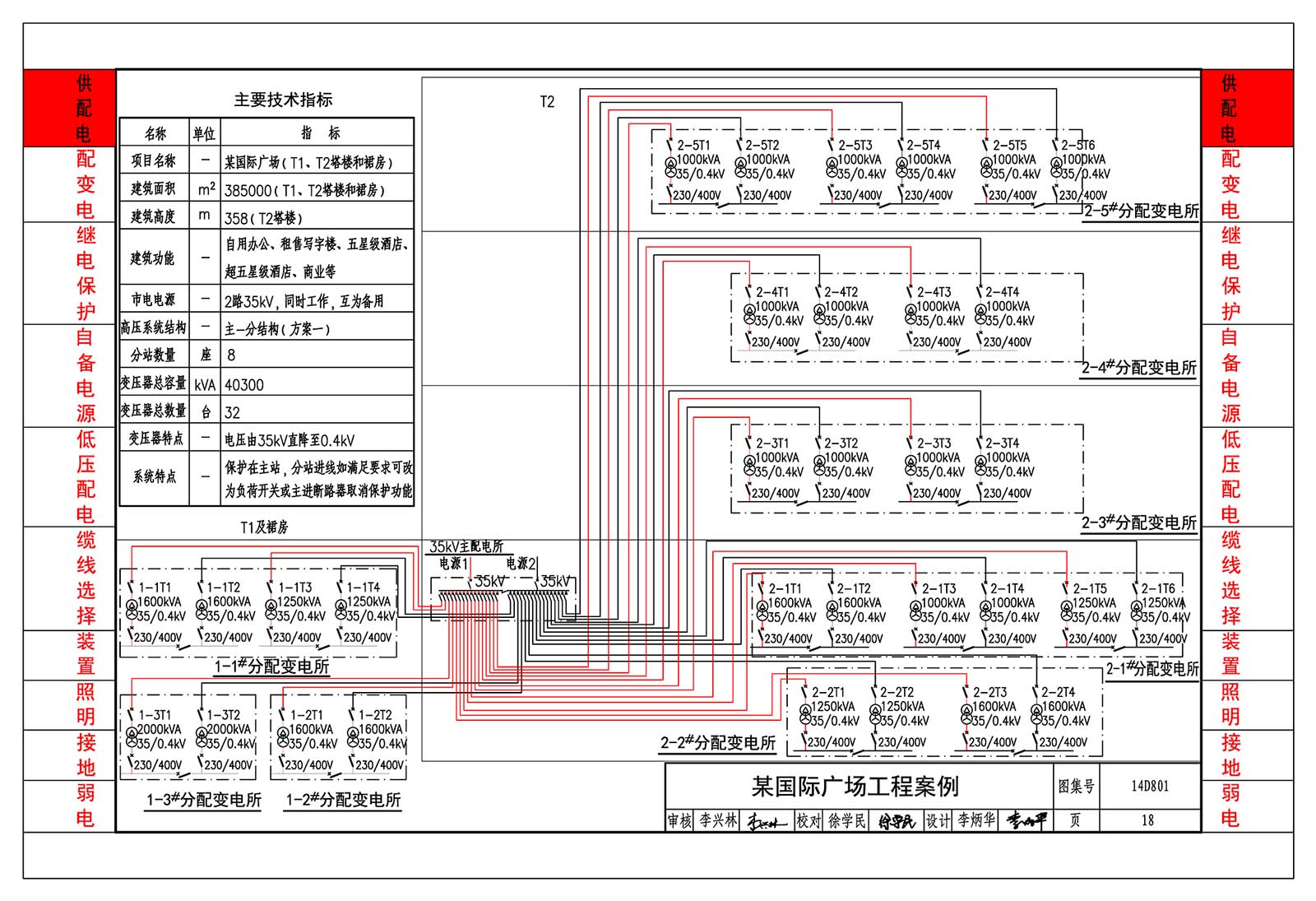

| 某國際廣場工程案例 | 18 |
| 某金融中心工程案例 | 20 |
| 某寫字樓工程案例 | 23 |
| 配變電所 | |
| 配變電所的設置要求 | 25 |
| 110kV變電所技術參數表 | |
| 35/10kV配電變壓器技術參數 | 27 |
| 35/0.4kV配變電所技術參數表 | 28 |
| 20/0.4kV配變電所技術參數表 | 29 |
| 10/0.4kV配變電所技術參數表 | 30 |
| 繼電保護及電氣測量 | |
| 高壓繼電保護和自動裝置配置一覽表 | 31 |
| 低壓配電保護和自動裝置配置一覽表 | 32 |
| 操作電源系統 | 33 |
| 配電裝置測量儀表配置一覽表 | 36 |
| 自備電源 | |
| 柴油發電機組說明 | 37 |
| 電纜電壓降與供電距離 | 38 |
| 柴油發電機組的修正系數 | 39 |
| 高壓發電機系統方案 | 40 |
| 低壓發電機系統方案 | 41 |
| 高壓、低壓發電機混合系統方案 | 44 |
| 自啟動柴油發電機組的啟動信號 | 45 |
| 遠置散熱器方案 | 46 |
| 柴油發電機組主要參數 | 48 |
| 低壓配電及其控制 | |
| 低壓配電干線方案 | 50 |
| 變電所主結線方案示例 | 52 |
| 低壓系統主結線常用方案比較 | 54 |
| 母線槽電氣豎井安裝圖 | 55 |
| 常高壓(帶部分臨時高壓)消防系統示例圖 | 56 |
| 臨時高壓消防系統示例圖 | 57 |

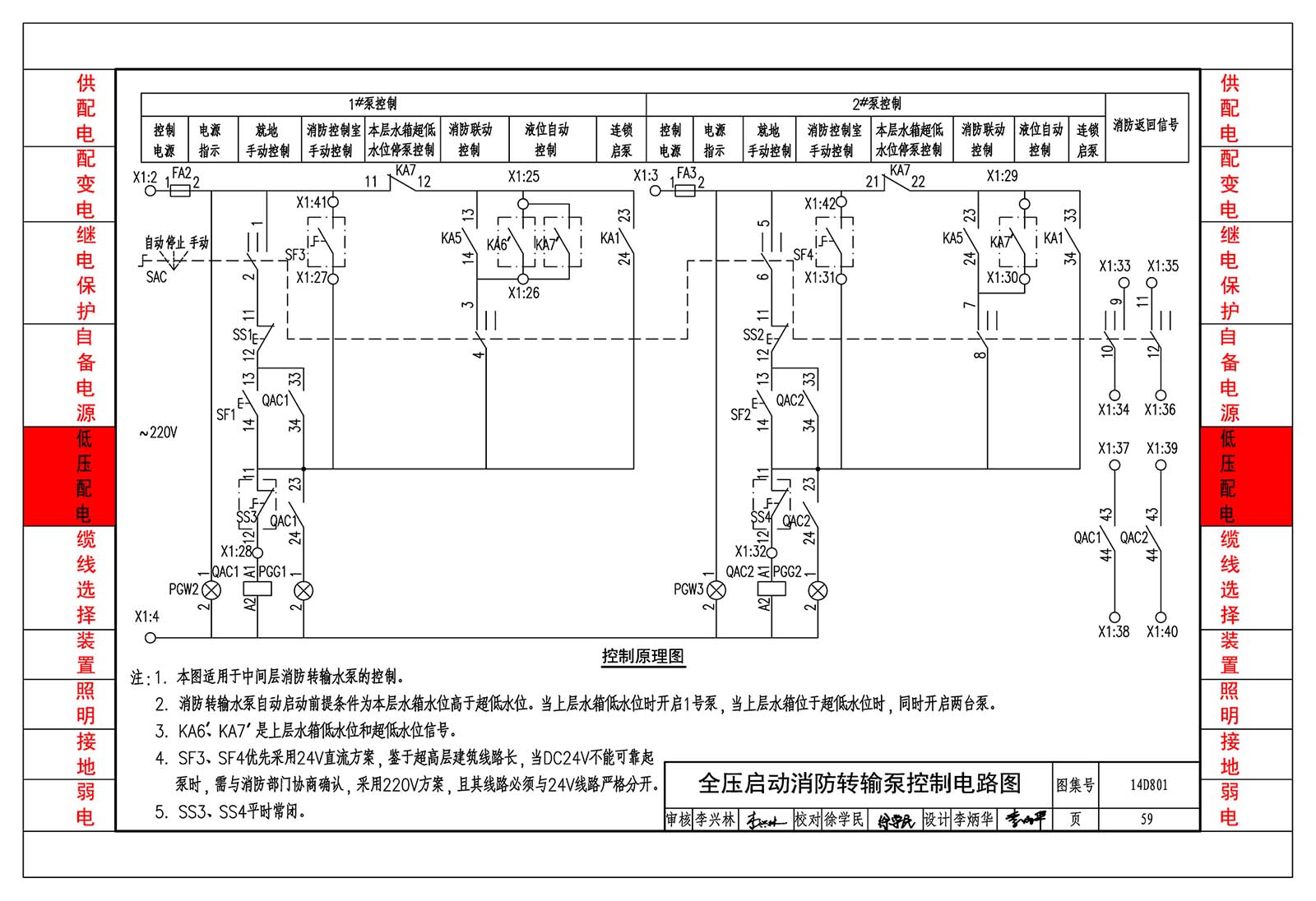

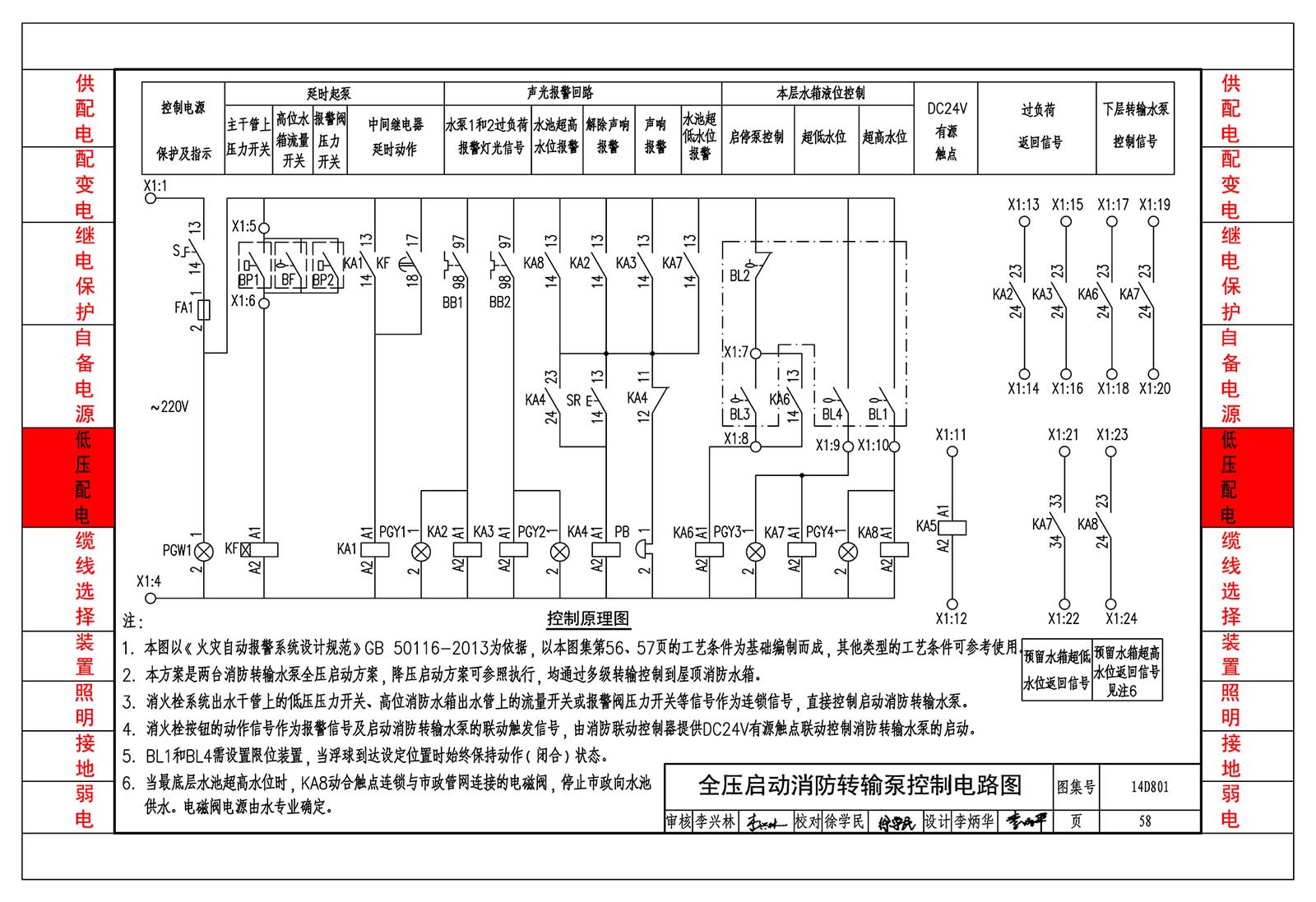

| 全壓啟動消防轉輸泵控制電路圖 | 58 |
| 消防減壓水箱水位信號控制圖 | 62 |
| 電纜、電線選擇及線路敷設 | |
| 電力線纜選用原則 | 63 |
| 線路敷設要求 | 64 |
| 電纜、電線選擇示例 | 65 |
| 常用設備電氣裝置 | |
| 超高速電梯配電說明 | 66 |
| 電梯井道照明安裝圖 | 68 |
| 超高速電梯電氣參數 | 69 |
| 雙轎廂電梯電氣參數 | 70 |
| 電氣照明 | |
| 航空障礙燈設置說明 | 72 |
| 航空障礙燈燈光布置示意圖 | 73 |
| 停機坪助航燈光布置說明 | 74 |
| 停機坪助航標志布置示意圖 | 75 |
| 停機坪助航燈光布置示意圖 | 76 |
| 直升機場助航燈具安裝示意圖 | 77 |
| 建筑物防雷、接地及安全防護 | |
| 超高層建筑物防雷等級及措施示例 | 78 |
| 變電所接地示意圖 | 79 |
| 高壓柴油發電機組接地 | 80 |

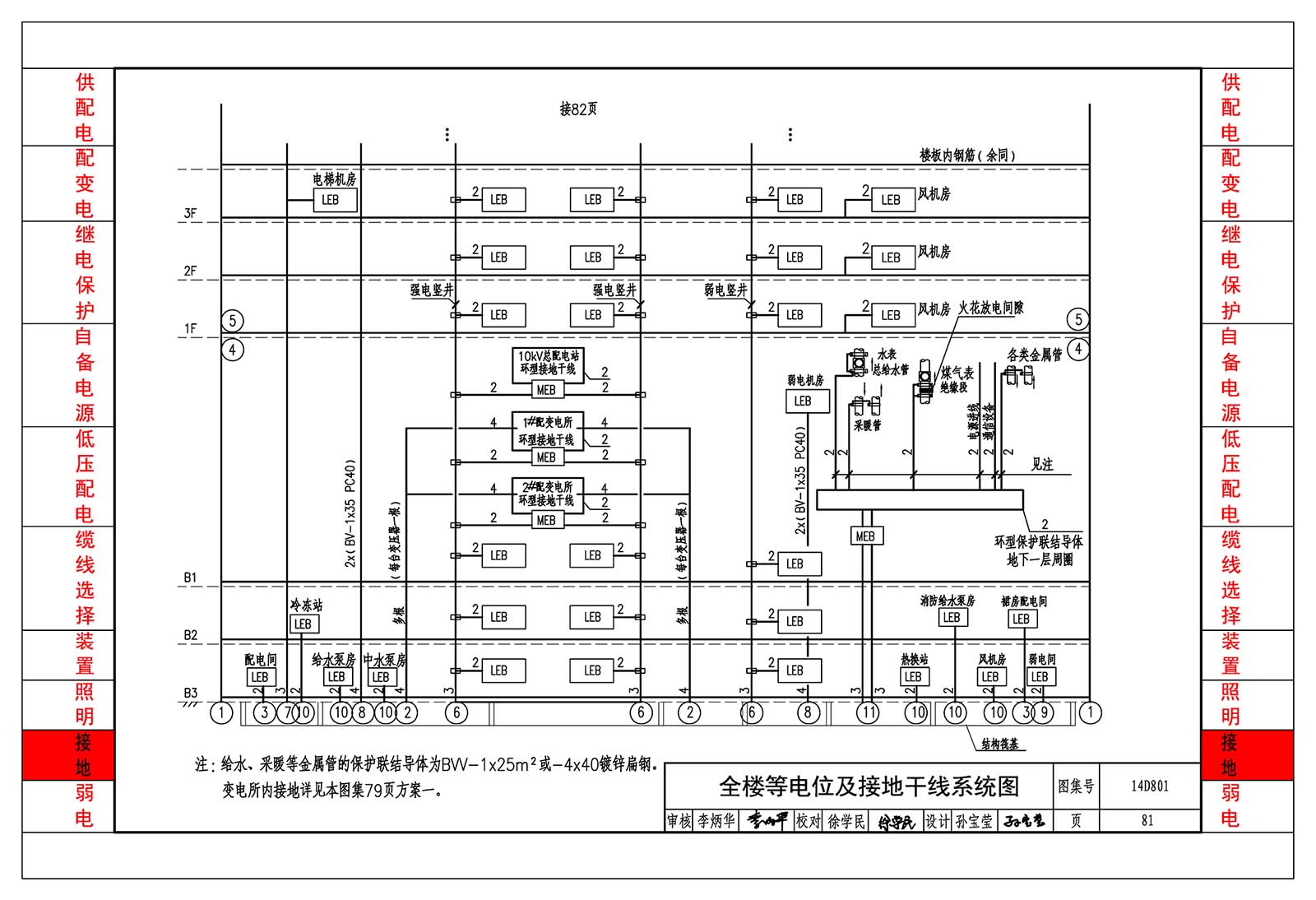

| 全樓等電位及接地干線系統圖 | 81 |
| 航空障礙燈的防雷做法 | 83 |
| 信息設施系統 | |
| 智能化系統設計說明 | 84 |
| 信息設施系統設計說明 | 85 |
| 電話交換系統結構框圖 | 86 |
| 通信主干示意圖 | 90 |
| 智能化專網系統示意圖 | 91 |
| 綜合布線系統圖實例 | 92 |
| 建筑設備管理系統 | |
| 建筑設備管理系統設計說明 | 94 |
| 建筑設備管理系統示意圖 | 95 |
| 能源綜合管理系統圖 | 97 |
| 火災自動報警系統 | |
| 火災自動報警系統設計說明 | 98 |

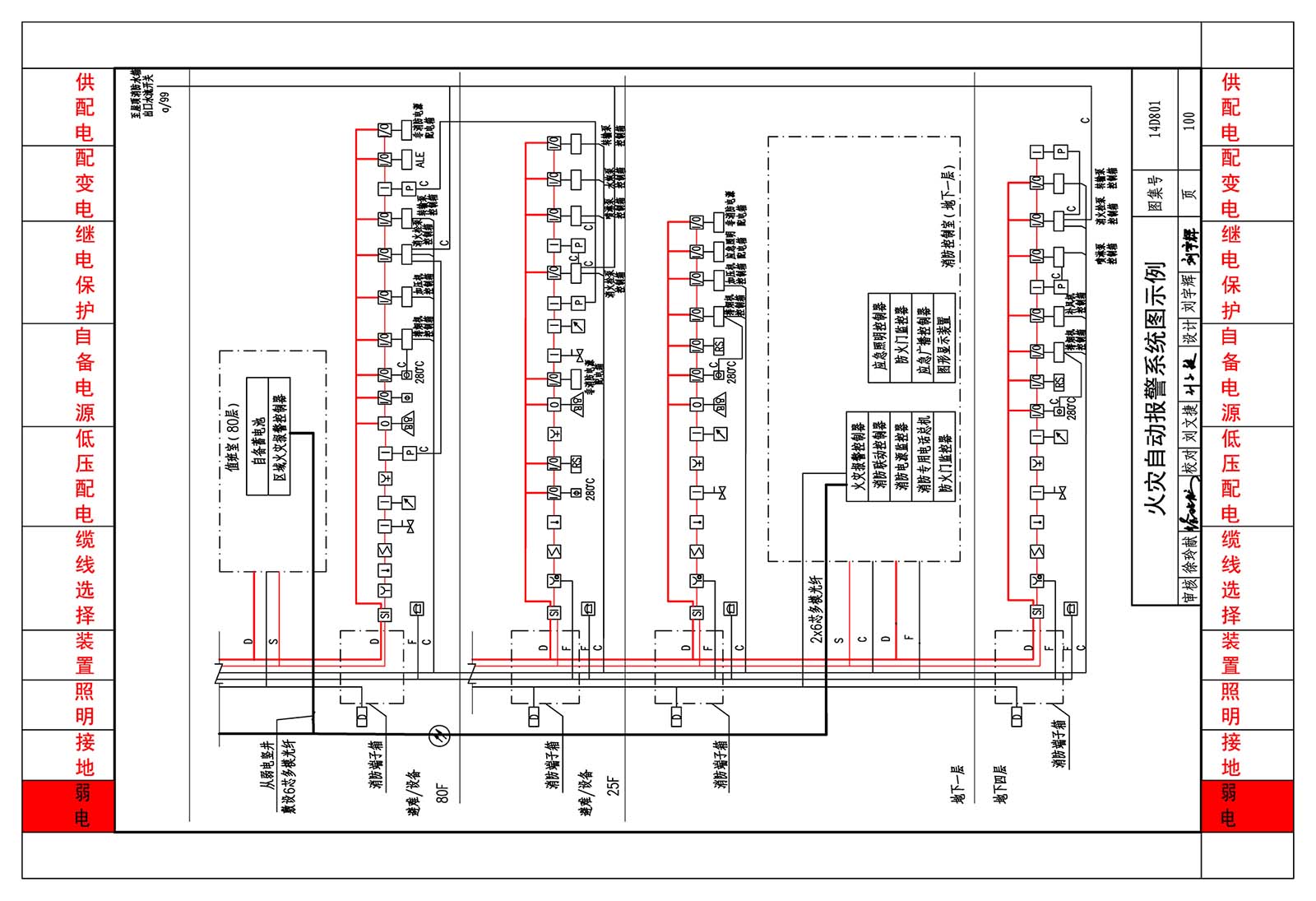

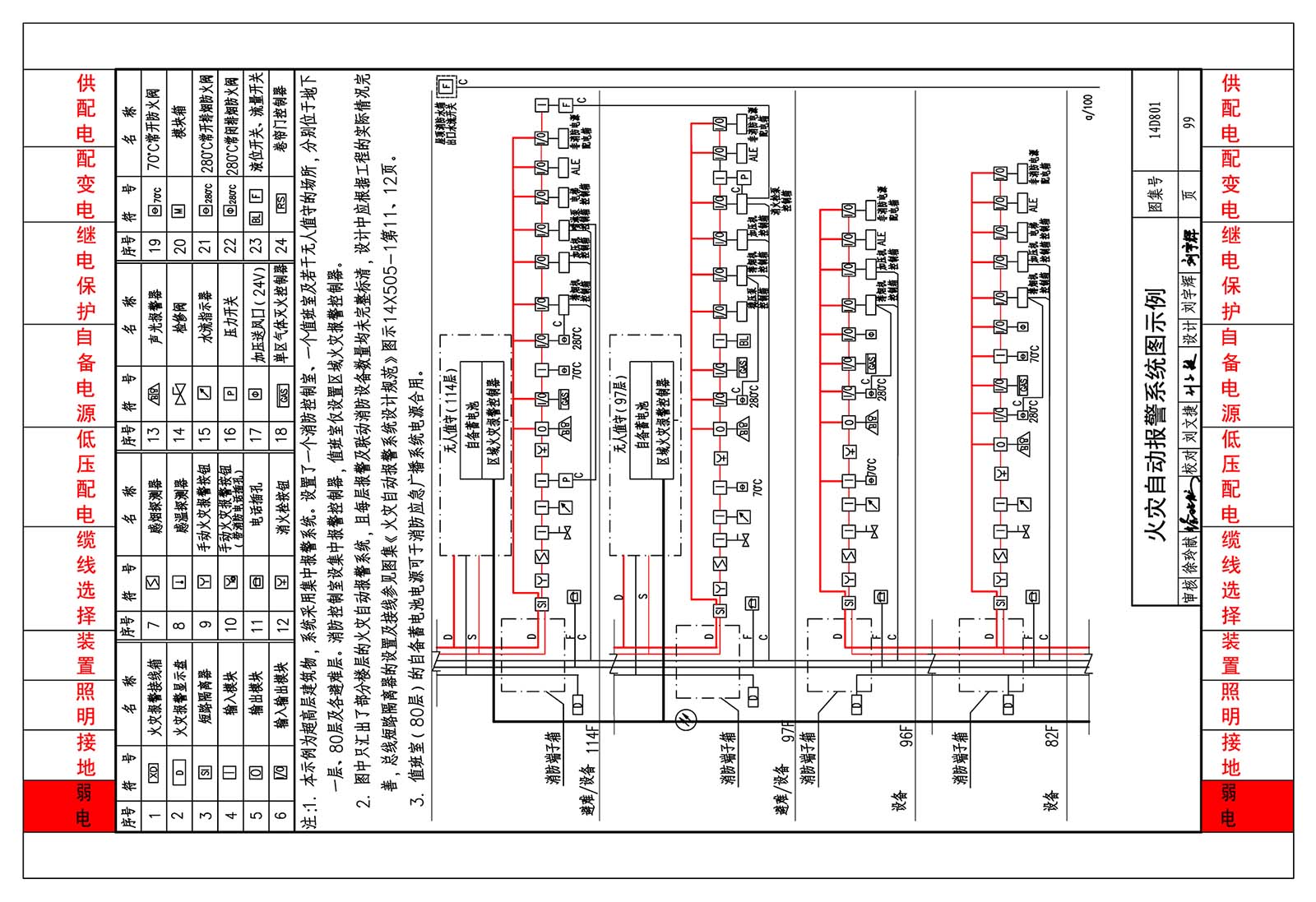

| 火災自動報警系統圖示例 | 99 |
| 消防應急廣播系統示意圖 | 101 |
| 消火栓泵、消防轉輸水泵控制功能圖 | 102 |
| 噴淋泵、轉輸水泵控制功能圖 | 103 |
| 安全技術防范系統 | |
| 安全技術防范系統設計說明 | 104 |
| 視頻監控系統結構圖(全數字) | 106 |
| 視頻監控系統結構圖(模擬+數字) | 107 |
| 出入口控制、入侵報警系統結構圖 | 108 |
| 視頻監控系統圖實例(模擬+數字) | 109 |
| 出入口控制、入侵報警、電子巡查系統圖實例 | 111 |
| 智能化集成系統 | |
| 智能化集成系統設計說明 | 113 |
| 智能化集成系統 | 114 |
| 其他 | |
| 電氣設備垂直運輸說明 | 115 |
| 弱電間設備平面布置示意圖 | 116 |
| 安防監控中心布置圖 | 117 |
| 消防控制室布置圖 | 118 |
| 相關技術資料 | 119 |
樣張
