14SG903-2：混凝土結構常用施工詳圖（現澆混凝土框架柱、梁、剪力墻配筋構造）
- 圖集編號
- 14SG903-2
- 圖集名稱
- 混凝土結構常用施工詳圖（現澆混凝土框架柱、梁、剪力墻配筋構造）
- 定價
- 58.00 元
- 開本
- 16 開
- 主編單位
- 中國市政工程華北設計研究總院有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
14SG903-2《混凝土結構常用施工詳圖（現澆混凝土框架柱、梁、剪力墻配筋構造）》適用于民用與工業建筑的現澆混凝土結構，主要內容包括：框架柱、框架梁、剪力墻的鋼筋布置、連接、錨固等配筋構造做法，并給出了規范的相關規定。對使用11G101-1《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土框架、剪力墻、梁、板）》中經常遇到的設計和施工問題進行了詳解并輔以說明；圖集對混凝土結構構造的規定進行歸納并附有圖解，附錄中還提供了梁、柱鋼筋排布的最多和最少根數，供設計選配鋼筋時參考。
本圖集可作為設計指導也可直接用于施工。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 1 一般規定 | |
| 混凝土保護層 | 1-1 |
| 縱向受拉鋼筋的錨固 | 1-3 |
| 縱向受拉鋼筋的連接 | 1-7 |
| 鋼筋的加工 | 1-12 |
| 2 框架柱 | |
| 框架柱一般規定 | 2-1 |
| 框架柱縱向鋼筋連接 | 2-7 |
| 框架柱箍筋加密區范圍 | 2-10 |
| 中柱柱頂構造 | 2-15 |
| 邊柱、角柱柱頂構造 | 2-18 |
| 變截面柱構造 | 2-21 |
| 帶懸臂梁、外伸柱的端節點柱頂構造柱頂附加防裂鋼筋 | 2-25 |
| 3 框架梁 | |
| 框架梁一般規定 | 3-1 |
| 框架梁縱筋連接區 | 3-7 |
| 框架梁縱向鋼筋的錨固 | 3-10 |
| 框架梁側面縱筋錨固構造 | 3-16 |
| 框架梁側面鋼筋的拉筋 | 3-17 |
| 托柱轉換梁配筋構造 | 3-18 |
| 各種形狀梁翼緣配筋構造 | 3-19 |
| 集中荷載處附加箍筋構造 | 3-21 |
| 集中荷載處附加吊筋構造 | 3-22 |
| 4 剪力墻 | |
| 剪力墻一般規定 | 4-1 |
| 剪力墻豎向分布筋連接 | 4-6 |
| 剪力墻分布筋起始位置、L形墻端頭構造 | 4-7 |
| 剪力墻邊緣構件縱筋連接 | 4-8 |
| 剪力墻邊緣構件縱筋連接、箍筋起始位置 | 4-9 |
| 剪力墻頂部、底部構造 | 4-10 |
| 連梁配筋構造 | 4-11 |
| 支承于剪力墻平面內的連梁構造(ι0/h≥5) | 4-17 |
| 剪力墻上的暗梁 | 4-18 |
| 5 部分框支剪力墻 | |
| 部分框支剪力墻示意 | 5-1 |
| 框支柱配筋構造 | 5-2 |
| 框支梁配筋構造 | 5-3 |
| 部分框支梁上的剪力墻 | 5-5 |
| 附錄A d>25mm縱向受拉鋼筋的錨固長度 | 附1 |
| 附錄B 鋼筋面積、梁縱筋排布根數 | 附2 |
| 附錄C 柱縱筋排布根數 | 附3 |

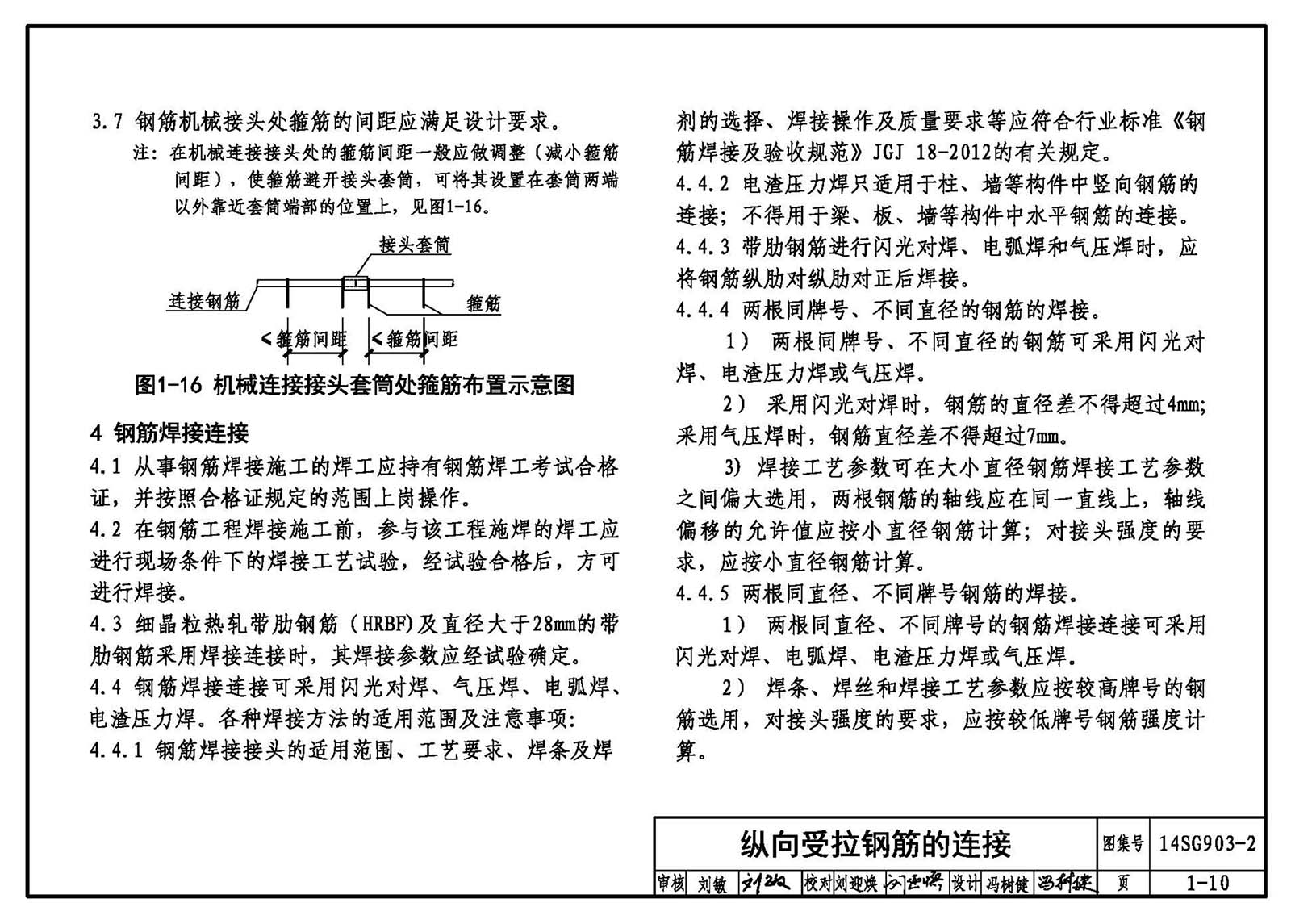

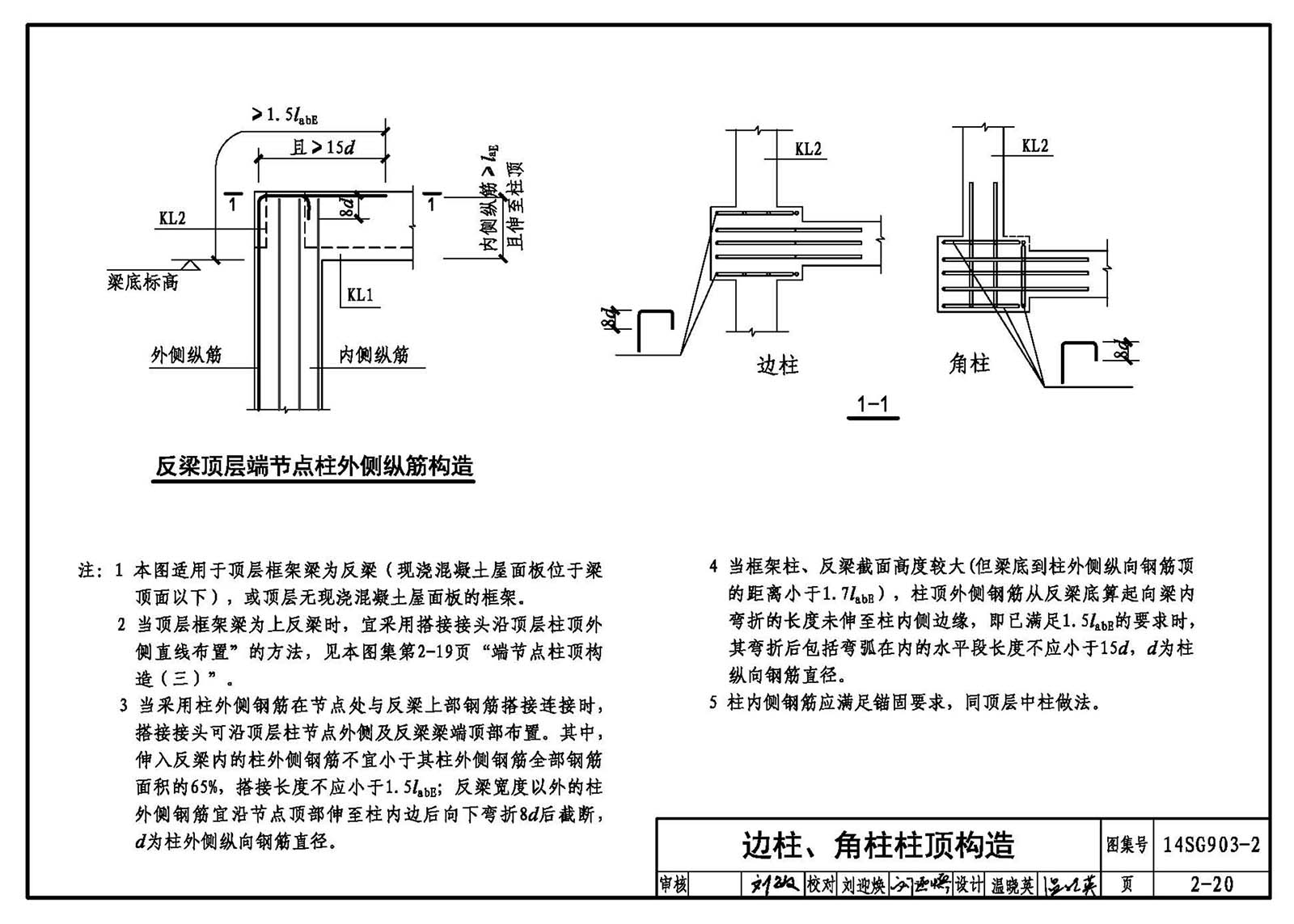

樣張
