14J936：變形縫建筑構造
- 圖集編號
- 14J936
- 圖集名稱
- 變形縫建筑構造
- 定價
- 59.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
內容簡介

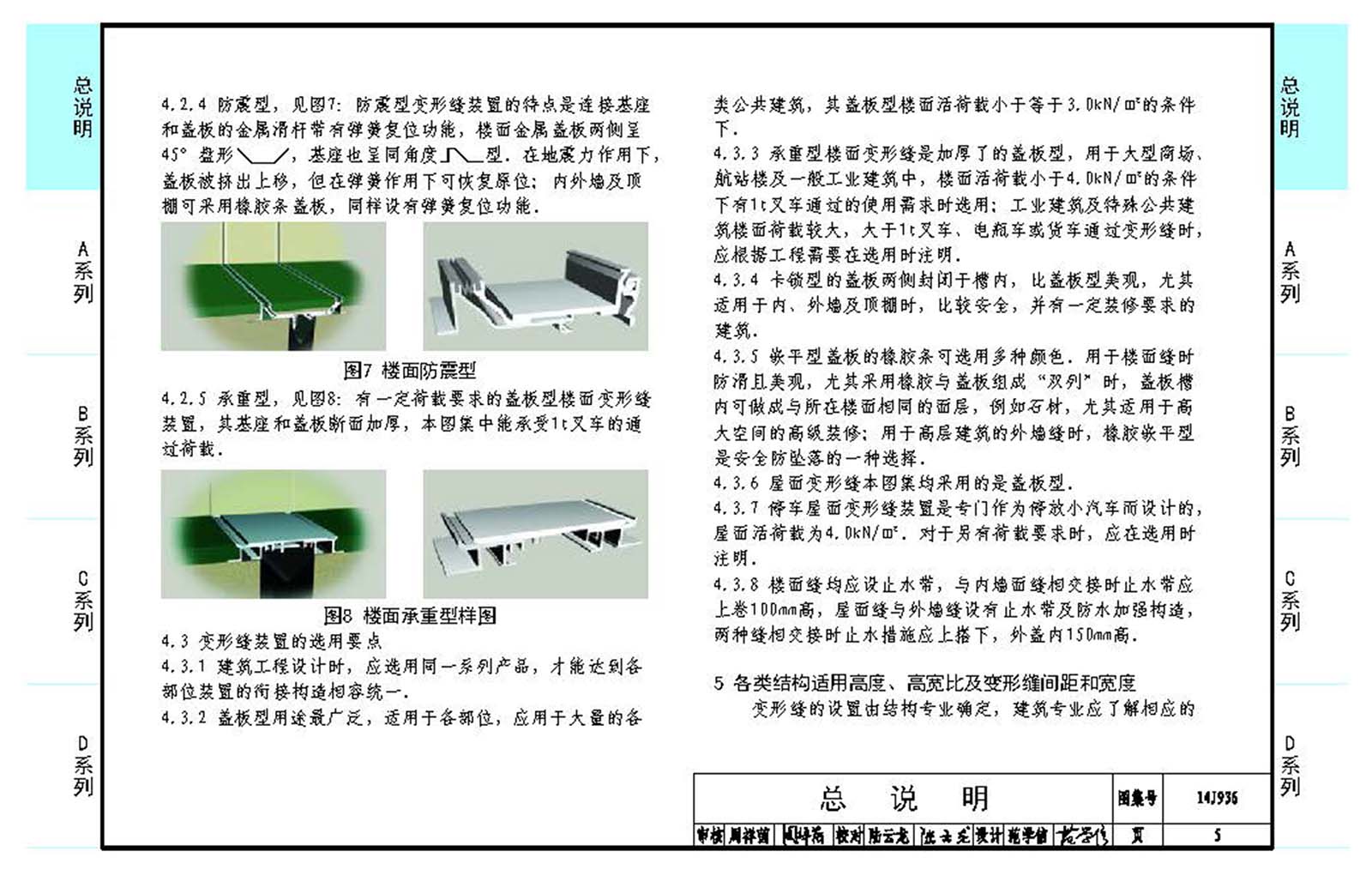

14J936《變形縫建筑構造》國家建筑標準設計圖集，適用于抗震設防烈度小于等于9度地區新建、改建、擴建的民用與工業建筑工程露明部位的建筑變形縫，適用縫寬為25mm～500mm。

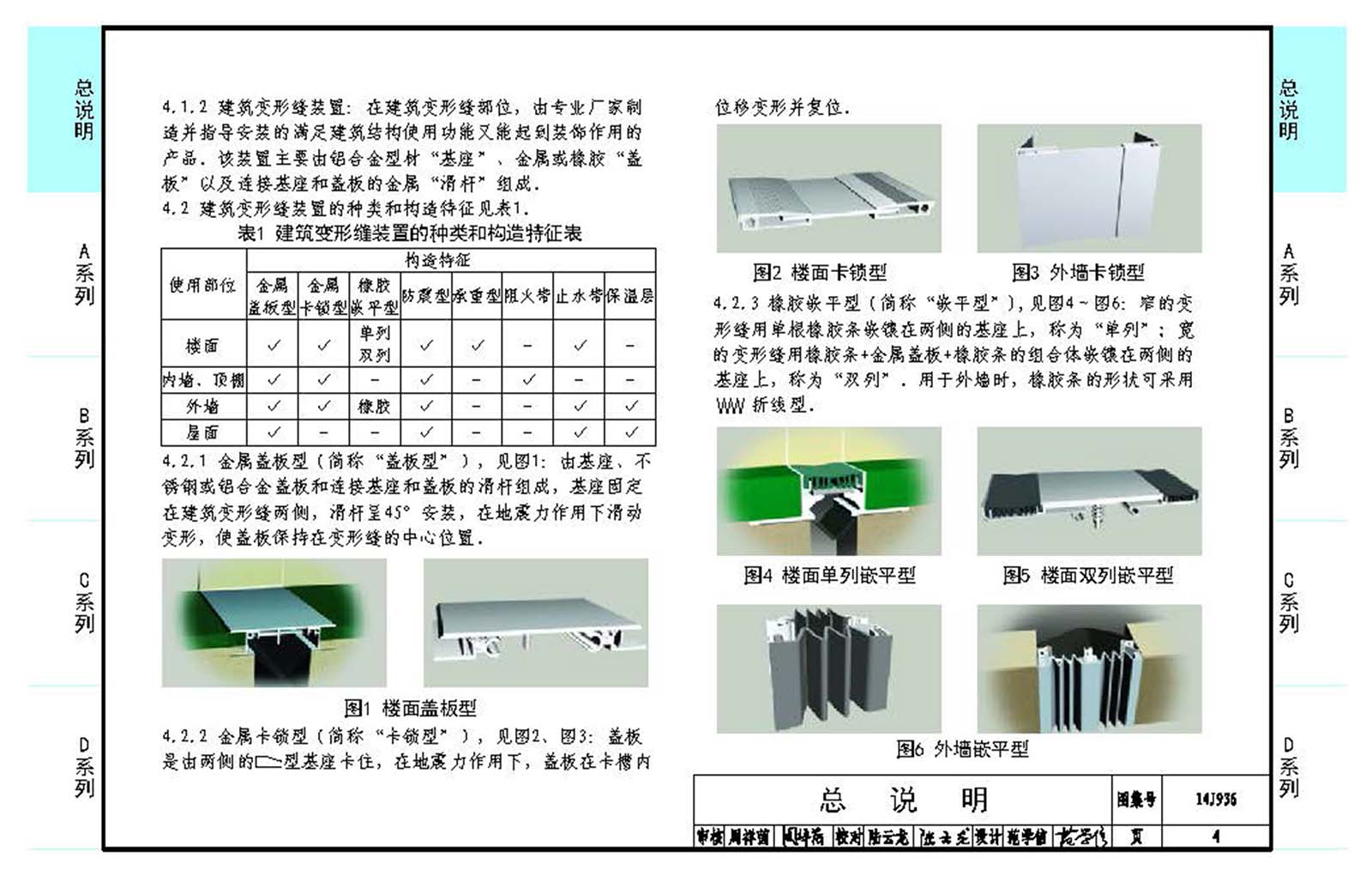

本圖集是對原國標參考圖集04CJ01-1、04CJ01-2、04CJ01-3的提升編制，本圖集共編入建筑變形縫常用的A、B、C、D四個系列變形縫裝置的構造詳圖及選用規格表，每個系列按使用部位分為：樓面變形縫、內墻和頂棚變形縫、吊頂變形縫、外墻變形縫和屋面（包括停車屋面）變形縫裝置；按使用形式分為：平面型變形縫、轉角型變形縫裝置；按構造特征分為：蓋板型變形縫、卡鎖型變形縫、嵌平型變形縫裝置；為滿足特殊使用功能的要求編入了防震型變形縫、承重型變形縫裝置等。
變形縫裝置根據工程需要加配阻火帶和止水帶，可達到防火和防水的要求。圖中規格表可供設計人員根據實際工程需要直接選用、施工人員照?qǐng)D施工。
本圖集所編內容較全面，總說明中對建筑變形縫、建筑變形縫裝置的選用要點、適用范圍、構造特征、材料和施工要求等進行了圖文并茂的詳細論述。本圖集采用分系列編排的形式，方便使用者配套選用。
目錄
| 目錄 | 1 |
|---|---|

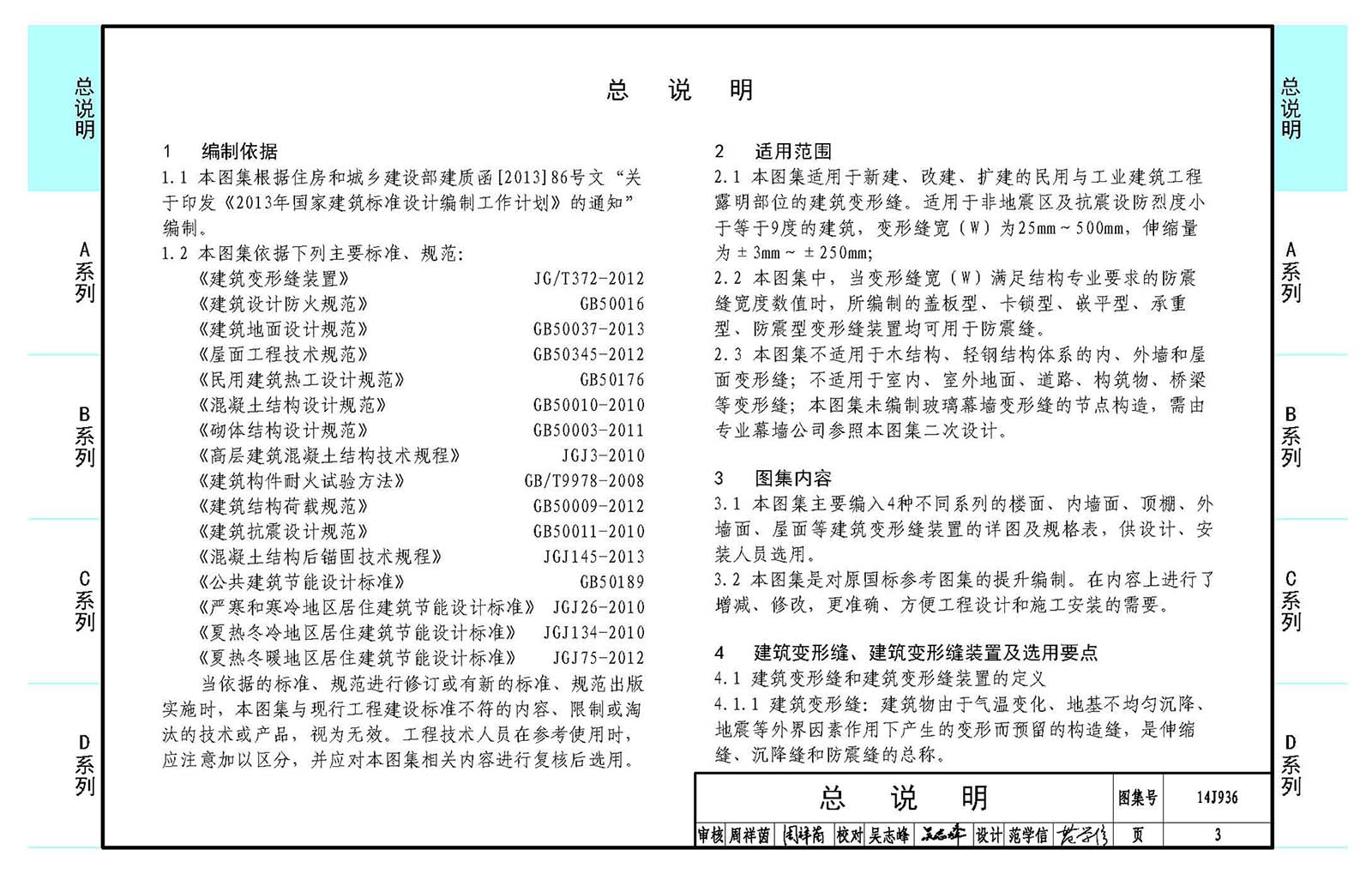

| 總說明 | 3 |
| A、B、C、D系列樓面槽口做法 | 15 |
| 屋面變形縫透視圖 | 16 |
| A系列變形縫 | |

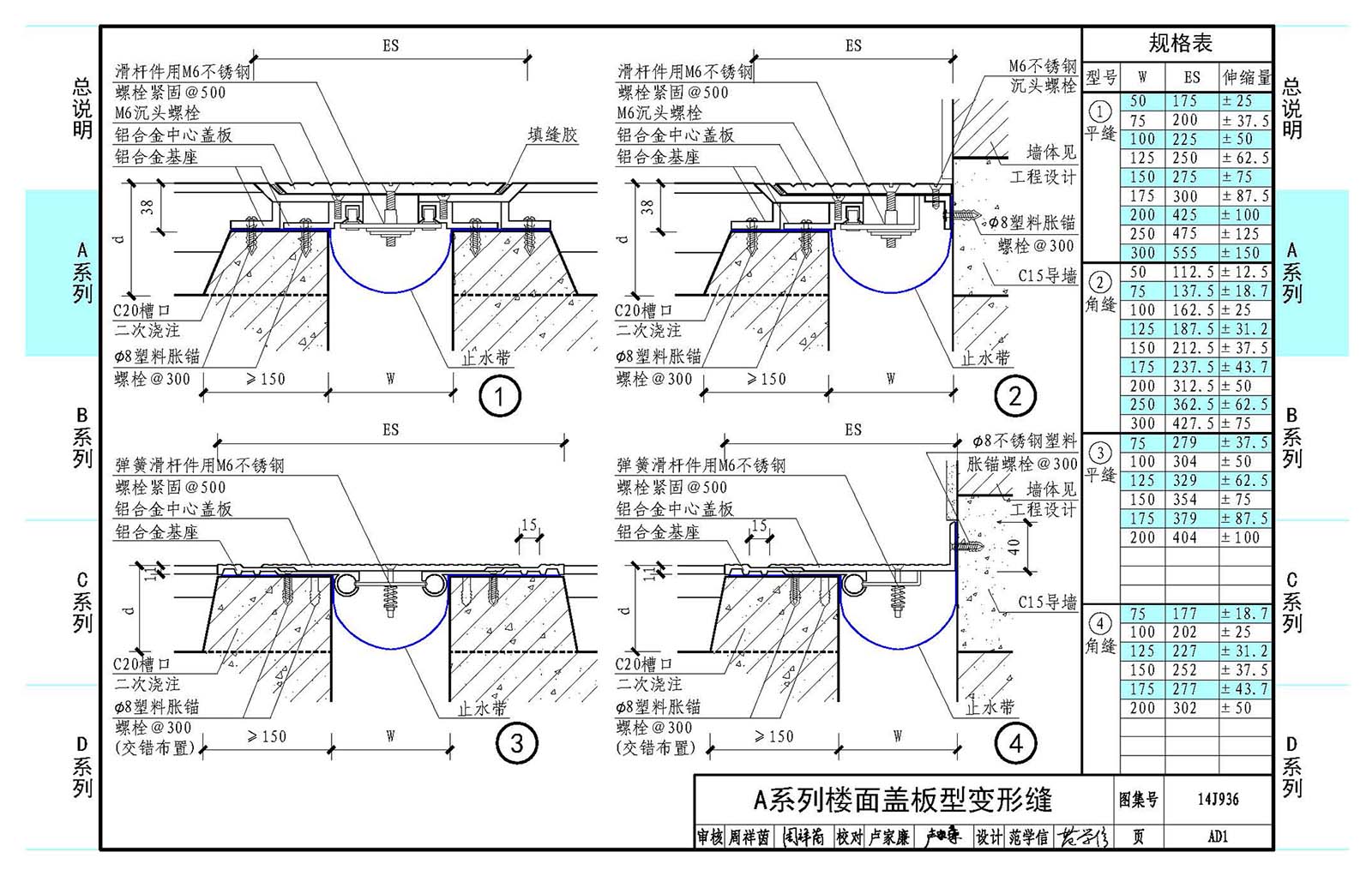

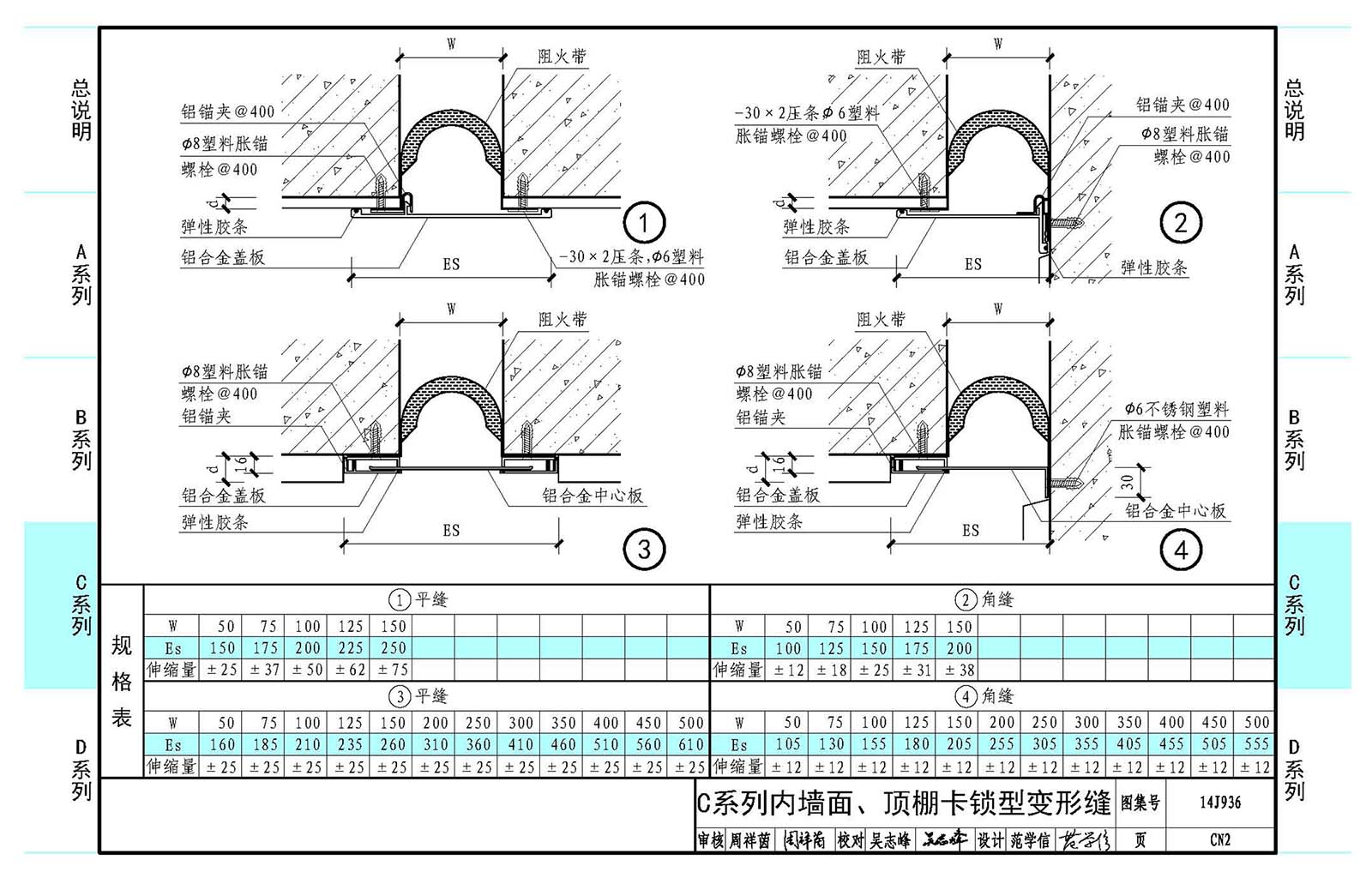

| A系列樓面蓋板型變形縫 | AD1 |
| A系列樓面承重型變形縫 | AD3 |
| A系列樓面卡鎖型變形縫 | AD4 |
| A系列樓面蓋板型、防震型變形縫 | AD5 |
| A系列樓面防震型變形縫 | AD6 |
| A系列樓面嵌平型變形縫 | AD8 |
| A系列內墻面、頂棚蓋板型變形縫 | AN1 |
| A系列內墻面、頂棚蓋板型、卡鎖型變形縫 | AN2 |
| A系列吊頂嵌平型變形縫 | AN3 |
| A系列吊頂卡鎖型、蓋板型變形縫 | AN4 |
| A系列外墻蓋板型變形縫 | AQ1 |
| A系列外墻嵌平型變形縫 | AQ2 |
| A系列外墻蓋板型、防震型變形縫 | AQ5 |
| A系列屋面蓋板型變形縫 | AW1 |
| A系列屋面防震型變形縫 | AW2 |
| A系列停車屋面變形縫 | AW4 |
| B系列變形縫 | |
| B系列樓面蓋板型變形縫 | BD1 |
| B系列樓面蓋板型、嵌平型變形縫 | BD3 |

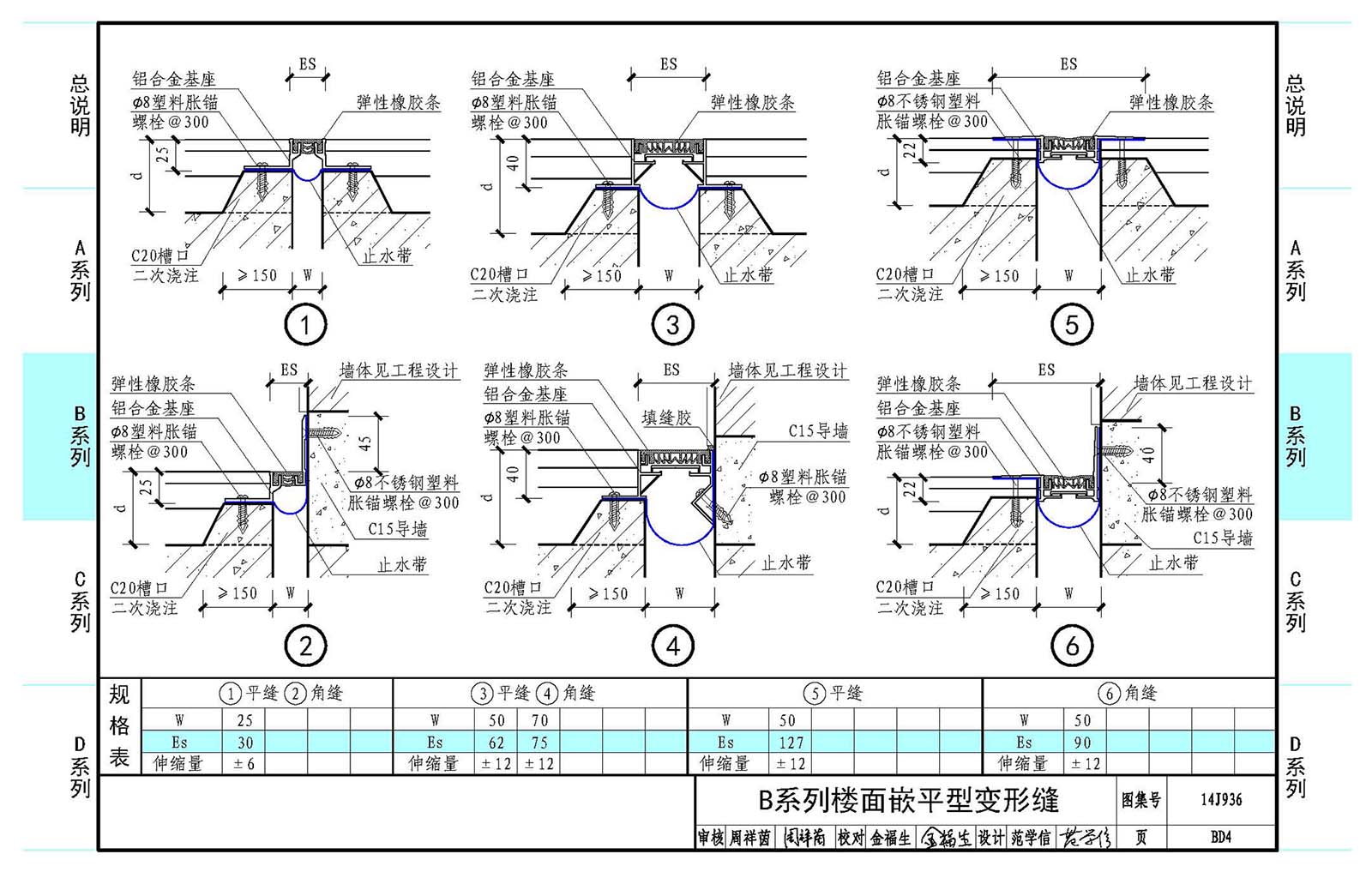

| B系列樓面嵌平型變形縫 | BD4 |
| B系列樓面卡鎖型變形縫 | BD6 |
| B系列樓面承重型、防震型變形縫 | BD7 |
| B系列樓面防震型變形縫 | BD8 |
| B系列樓面承重型變形縫 | BD9 |
| B系列內墻面、頂棚蓋板型變形縫 | BN1 |
| B系列內墻面、頂棚嵌平型變形縫 | BN3 |
| B系列內墻面、頂棚卡鎖型變形縫 | BN4 |
| B系列外墻蓋板型變形縫 | BQ1 |
| B系列外墻卡鎖型變形縫 | BQ3 |
| B系列外墻嵌平型變形縫 | BQ5 |
| B系列屋面蓋板型變形縫 | BW1 |
| B系列停車屋面變形縫 | BW5 |
| C系列變形縫 | |
| C系列樓面蓋板型變形縫 | CD1 |
| C系列樓面卡鎖型變形縫 | CD3 |
| C系列樓面嵌平型變形縫 | CD4 |
| C系列樓面嵌平防震型變形縫 | CD6 |
| C系列樓面防震型變形縫 | CD7 |
| C系列樓面承重型變形縫 | CD9 |
| C系列內墻面、頂棚蓋板型變形縫 | CN1 |
| C系列內墻面、頂棚卡鎖型變形縫 | CN2 |
| C系列吊頂蓋板型、卡鎖型變形縫 | CN3 |
| C系列外墻蓋板型變形縫 | CQ1 |
| C系列外墻蓋板防震型變形縫 | CQ2 |
| C系列外墻嵌平型變形縫 | CQ3 |
| C系列外墻嵌平防震型變形縫 | CQ5 |
| C系列外墻卡鎖型變形縫 | CQ7 |
| C系列屋面蓋板型變形縫 | CW1 |
| C系列屋面防震型變形縫 | CW2 |
| C系列停車屋面變形縫 | CW3 |
| D系列變形縫 | |
| D系列樓面蓋板型變形縫 | DD1 |
| D系列樓面蓋板型、嵌平型變形縫 | DD3 |
| D系列樓面卡鎖型變形縫 | DD4 |
| D系列樓面嵌平防震型變形縫 | DD5 |
| D系列樓面防震型變形縫 | DD6 |
| D系列內墻面、頂棚蓋板型、卡鎖型變形縫 | DN1 |
| D系列吊頂蓋板型、卡鎖型變形縫 | DN2 |
| D系列外墻蓋板防震型變形縫 | DQ1 |
| D系列外墻卡鎖型變形縫 | DQ2 |
| D系列外墻嵌平型變形縫 | DQ3 |
| D系列外墻嵌平防震型變形縫 | DQ5 |

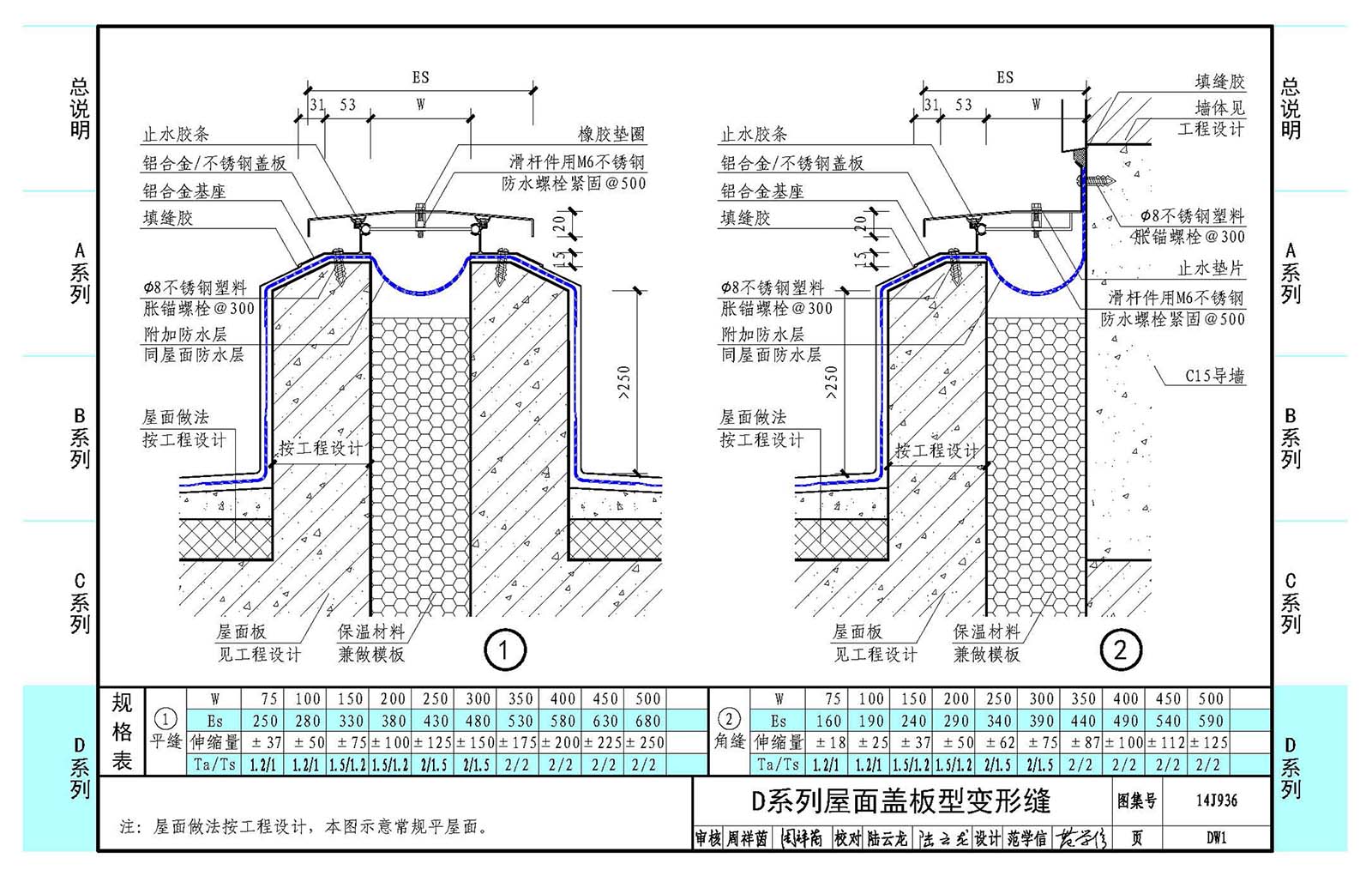

| D系列屋面蓋板型變形縫 | DW1 |
