14K118《空調通風管道的加固》為新編圖集。

　　本圖集為新編圖集，是以通風與空調施工質量驗收規(guī)范為依據，專門針對空調通風管道加固的系統性工具圖集， 圖集內容為空調通風專業(yè)常用的金屬風管、非金屬風管的加固方法及措施，針對不同工作壓力、不同規(guī)格的風管，本圖集直接給出了加固方案、加固件規(guī)格、加固間距，十分便于施工安裝單位根據工程現場實際情況，確定加固方案，進行風管的加固施工。

　　本圖集適用于邊長b≤4000mm或直徑D≤2000mm金屬風管的加固與邊長b（或直徑D）≤2000mm非金屬風管的加固。

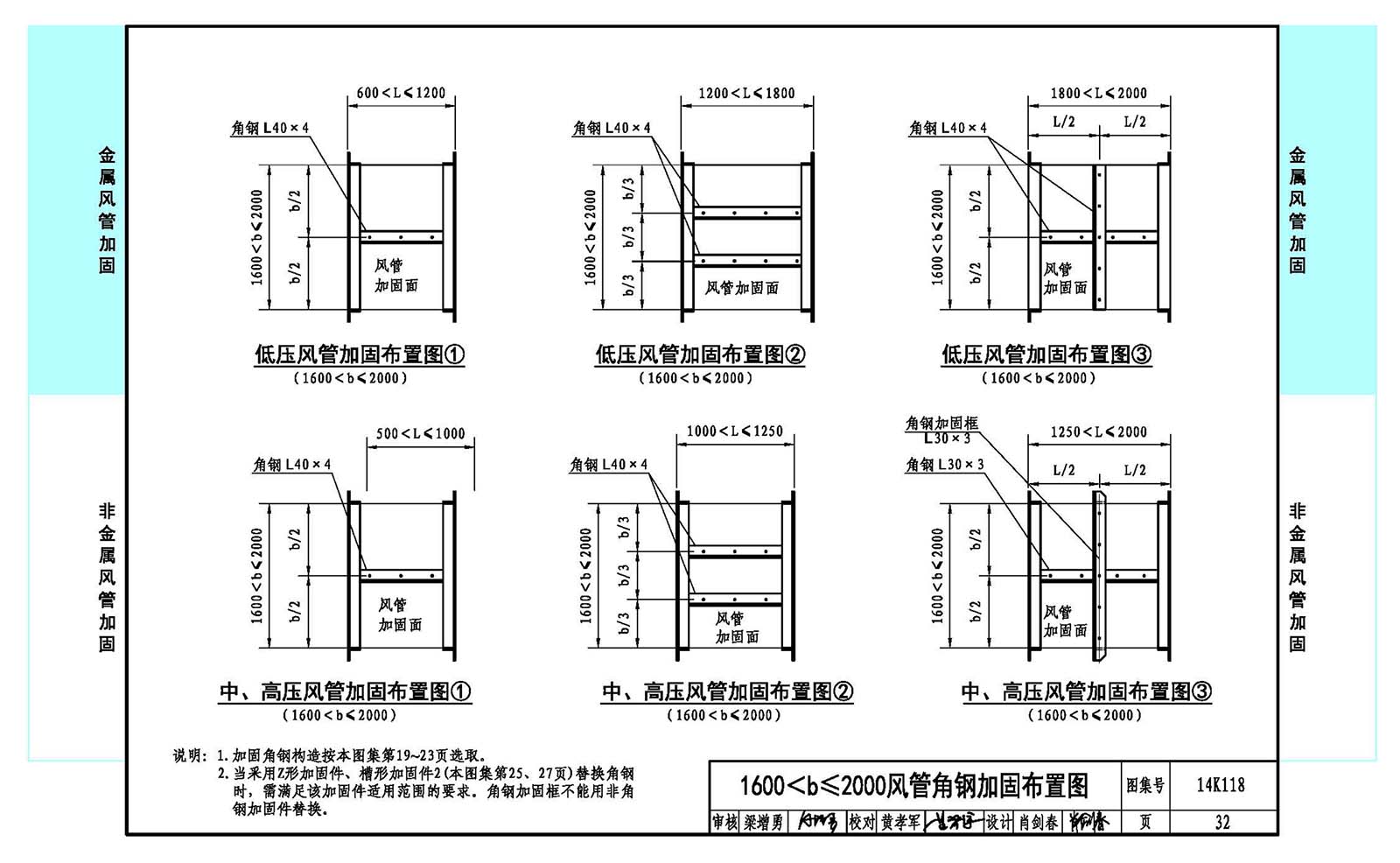

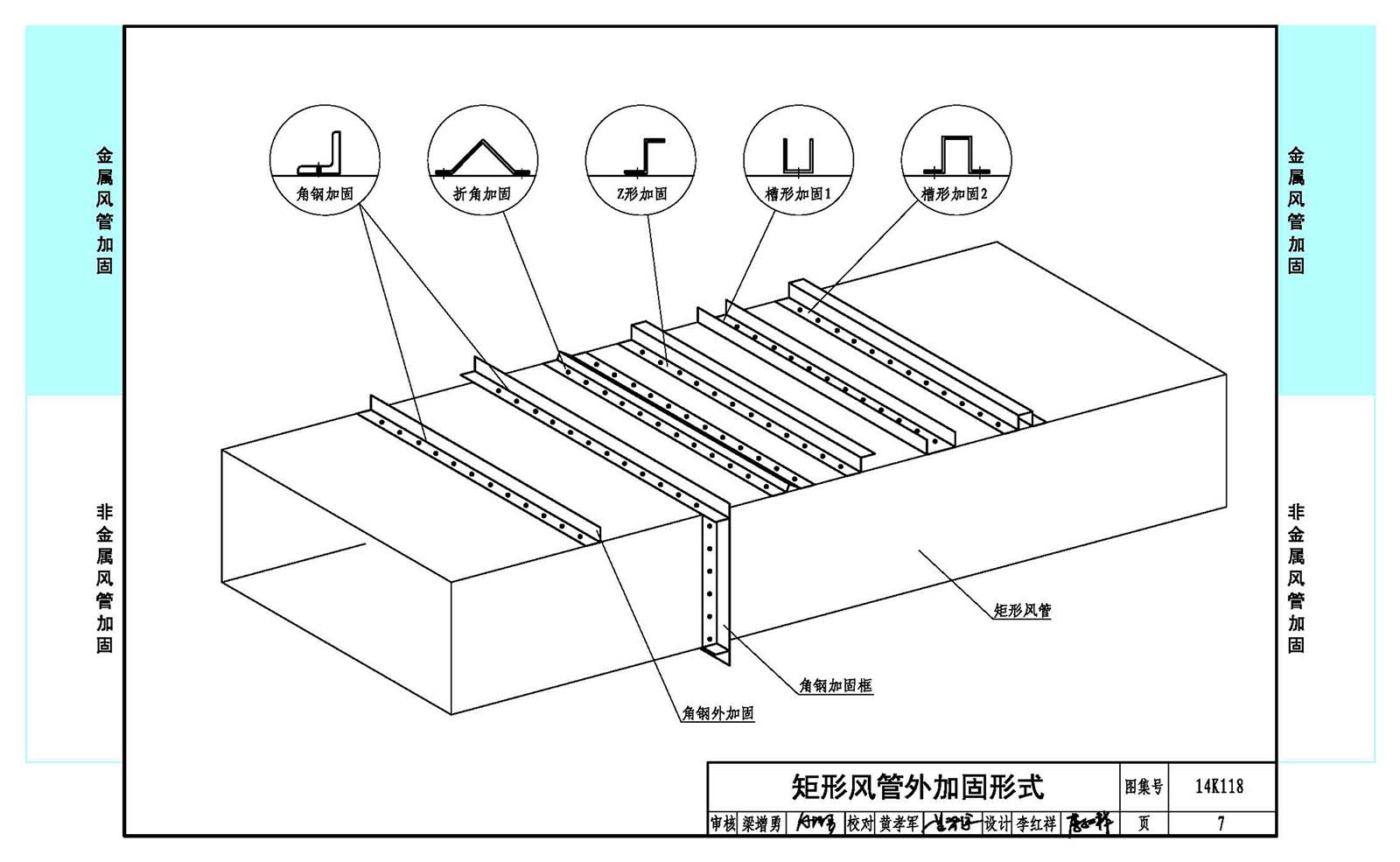

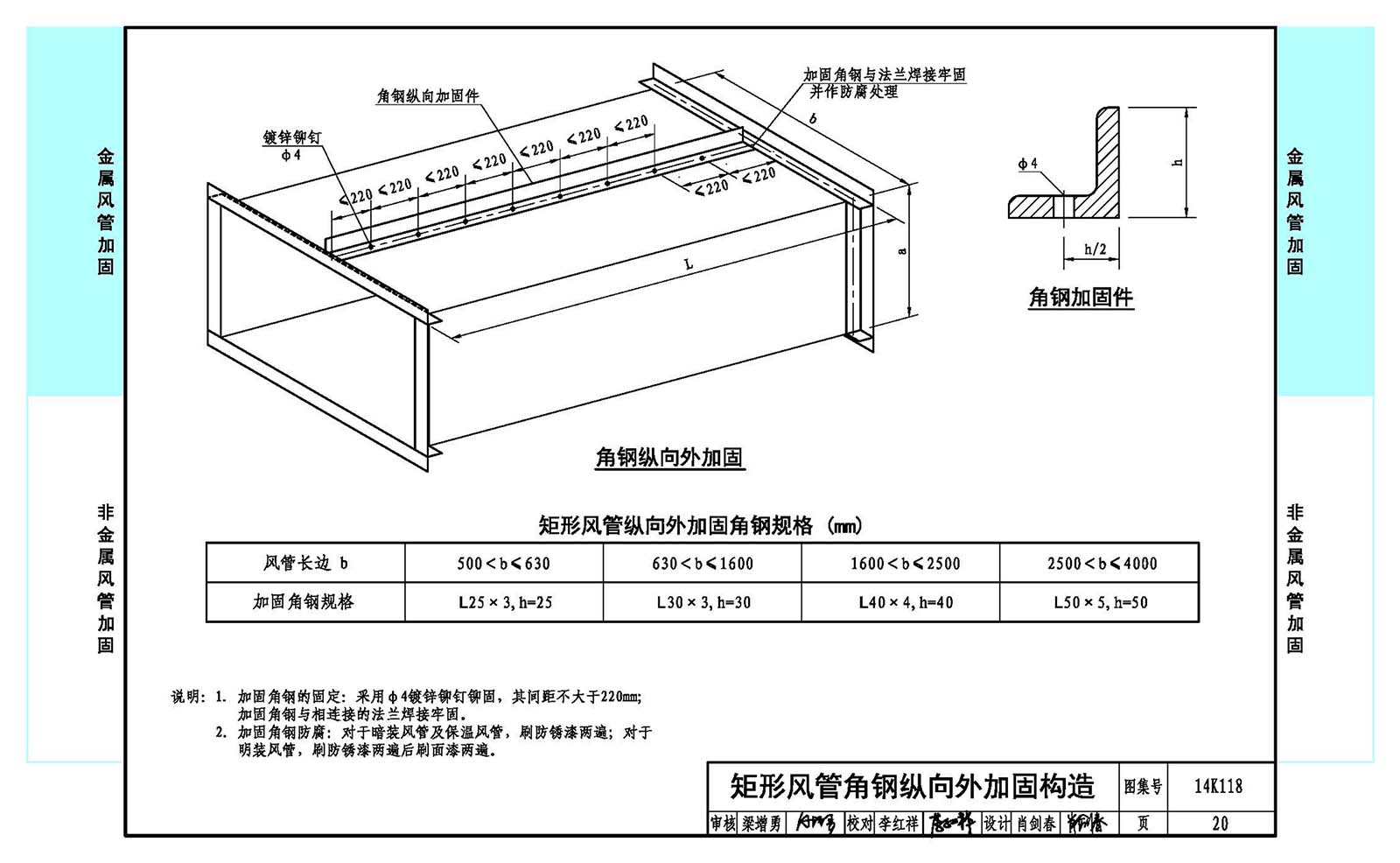

　　關于金屬風管的加固，本圖集提供了角鋼加固、折角加固、Z形加固、槽形加固1、槽形加固2五種外加固形式與扁鋼內支撐加固、螺桿內支撐加固、套管內支撐加固三種管內支撐加固形式。重點編制了角鋼加固內容。包括圓形風管和矩形彎頭的加固方法。

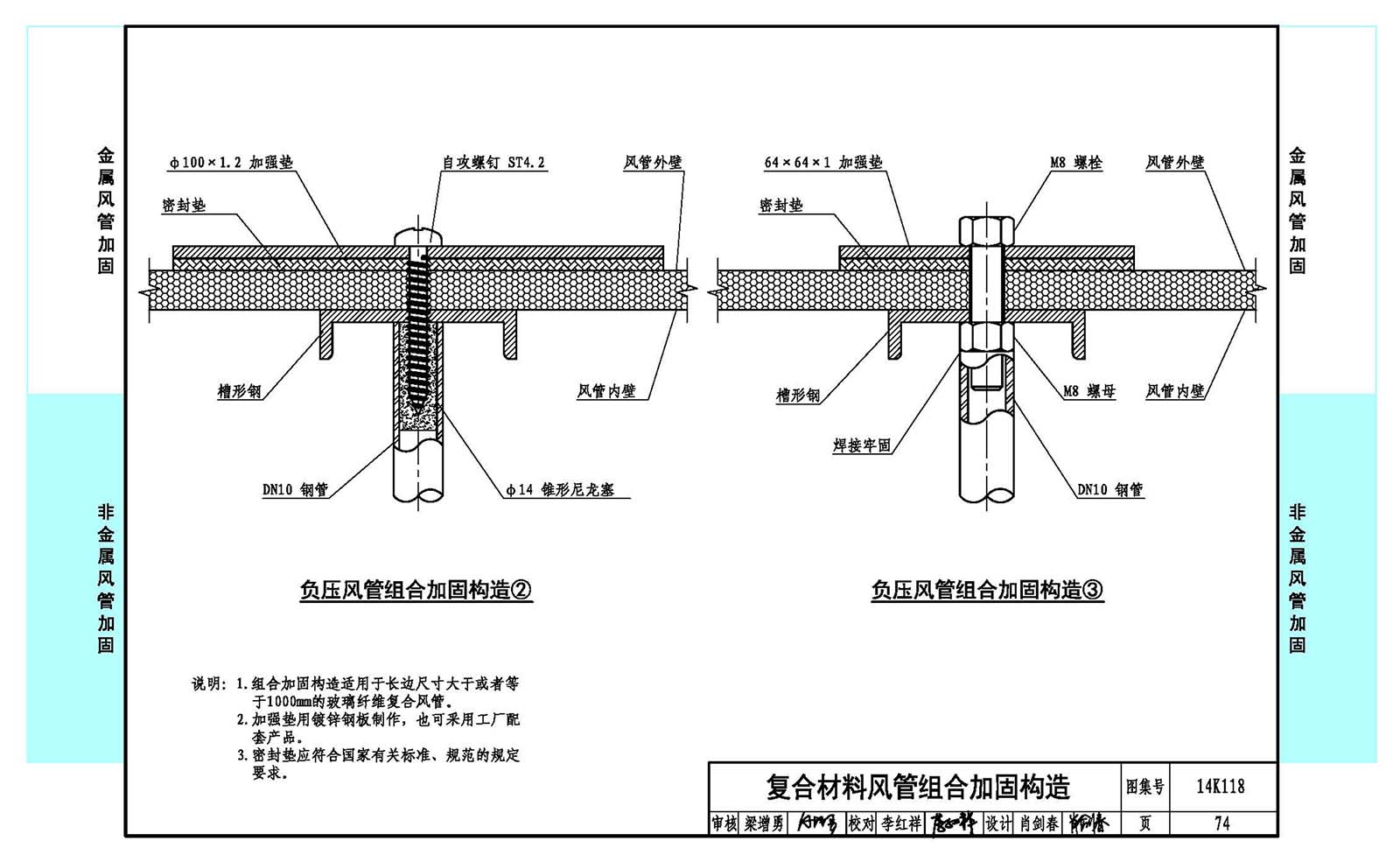

　　非金屬風管加固，本圖集提供了各種復合材料風管內支撐加固與組合加固措施與硬聚氯乙烯材料風管加固措施。
