14K516 《戶式熱水供暖熱源系統設計與安裝》國家建筑標準設計圖集為新編圖集，適用于新建、改建和擴建的居住建筑中戶式熱水供暖熱源系統的設計與安裝。

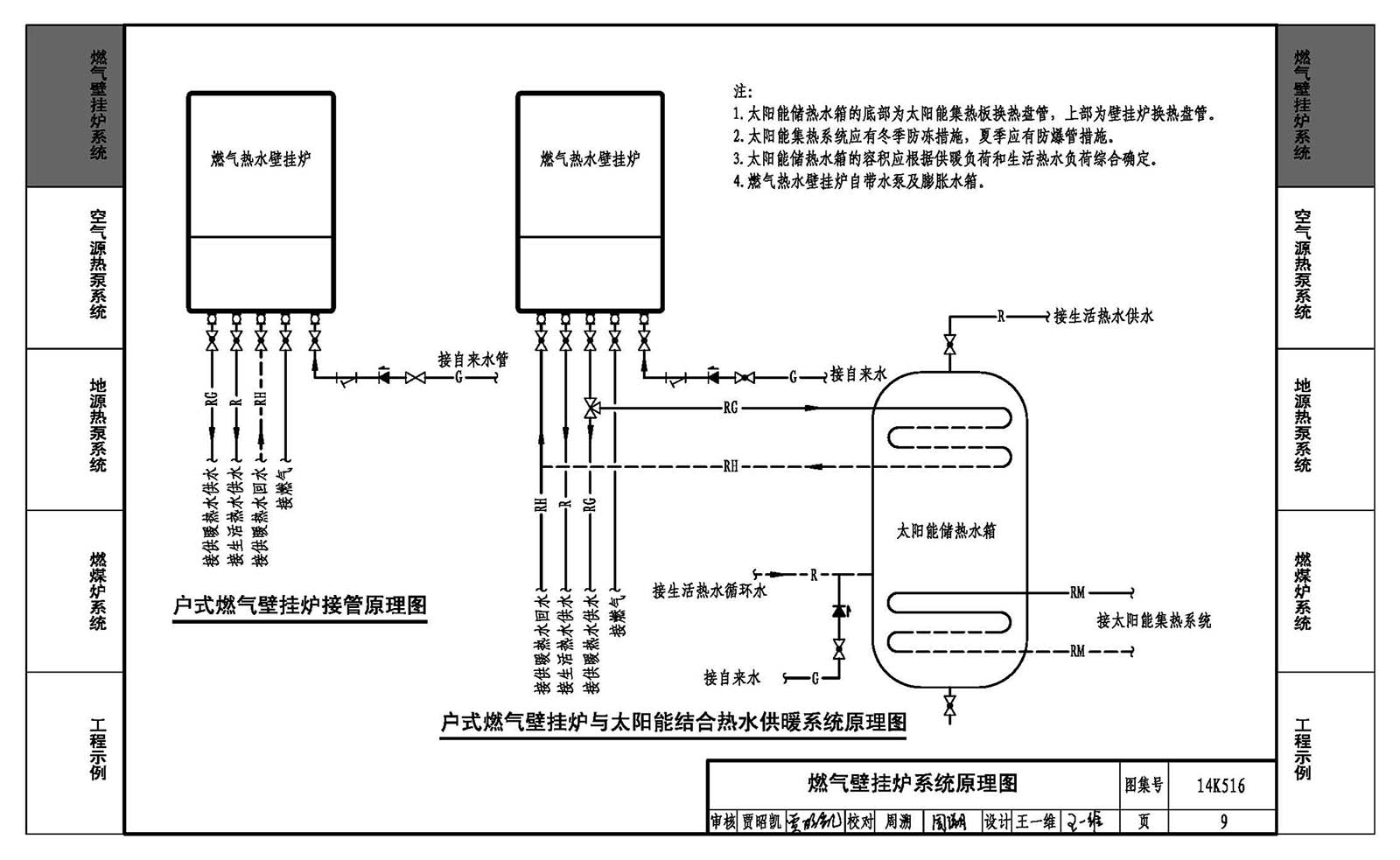

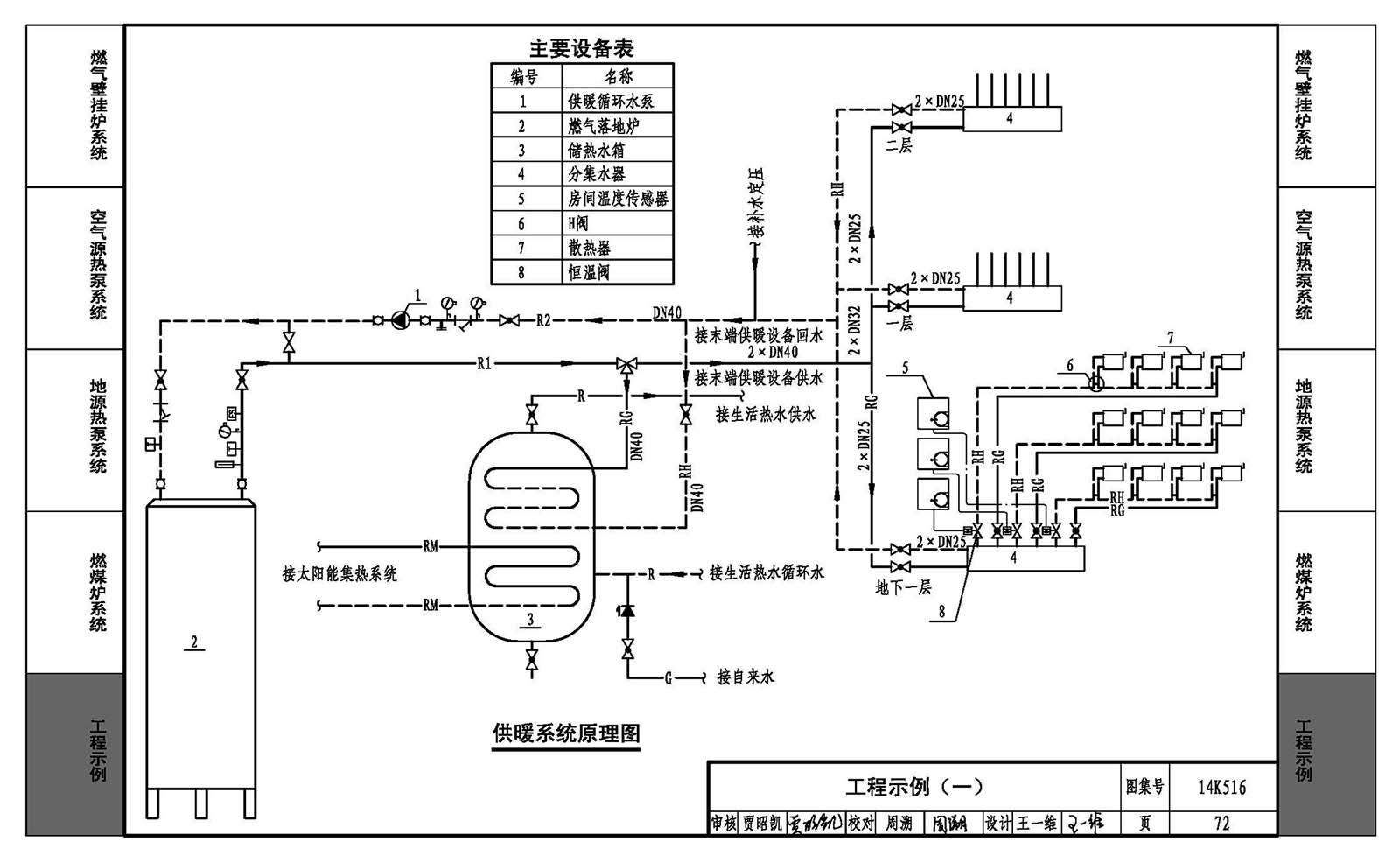

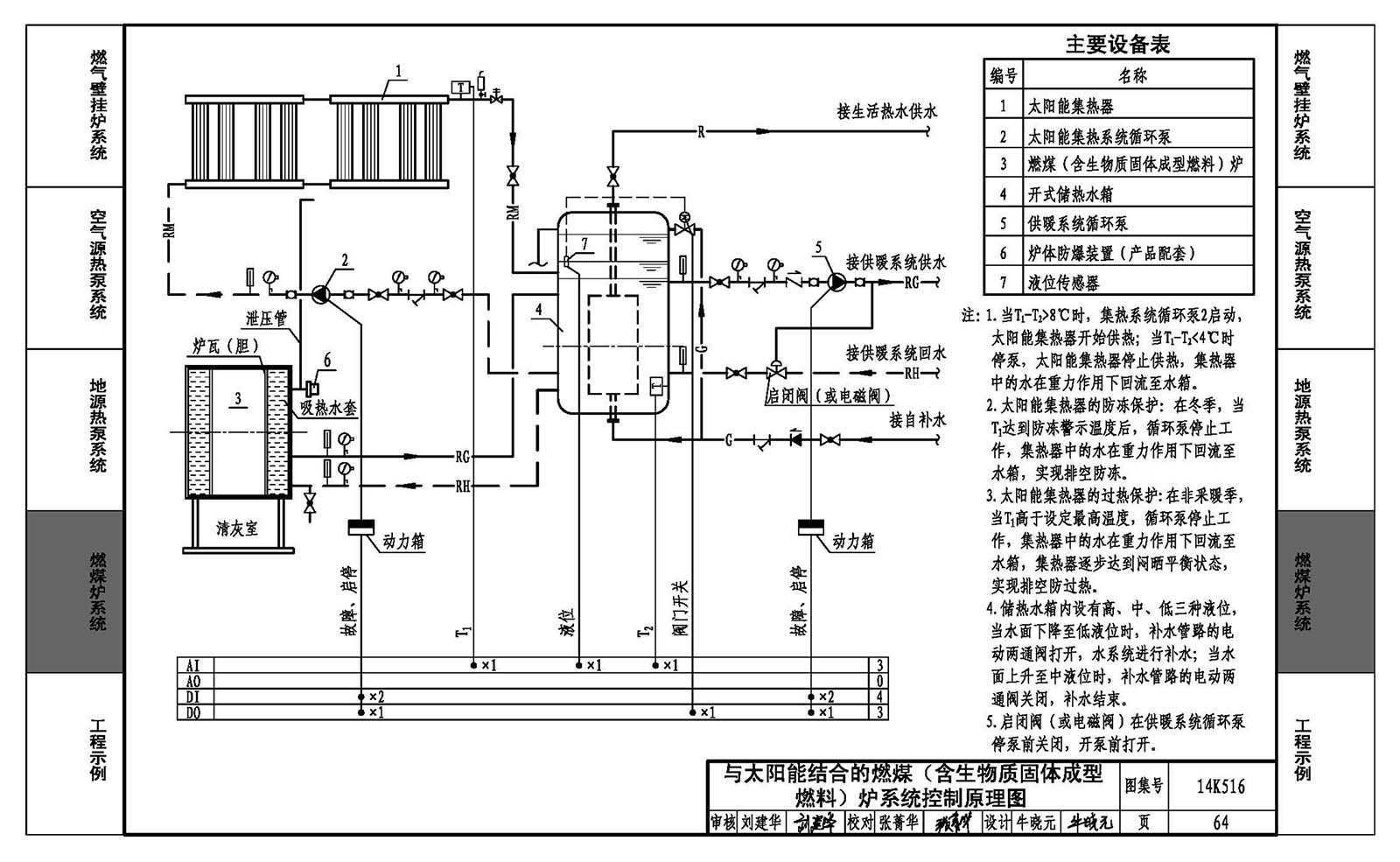

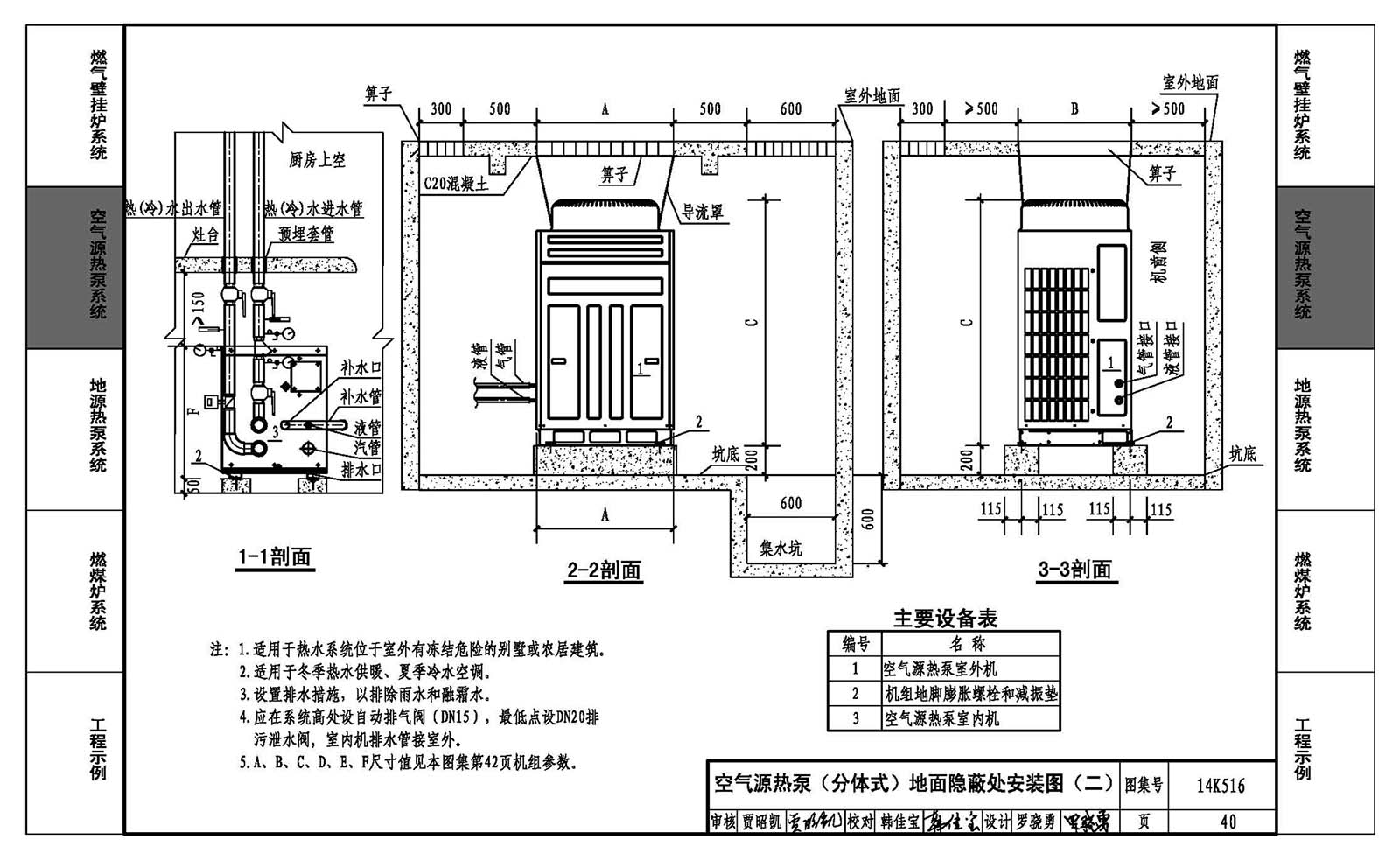

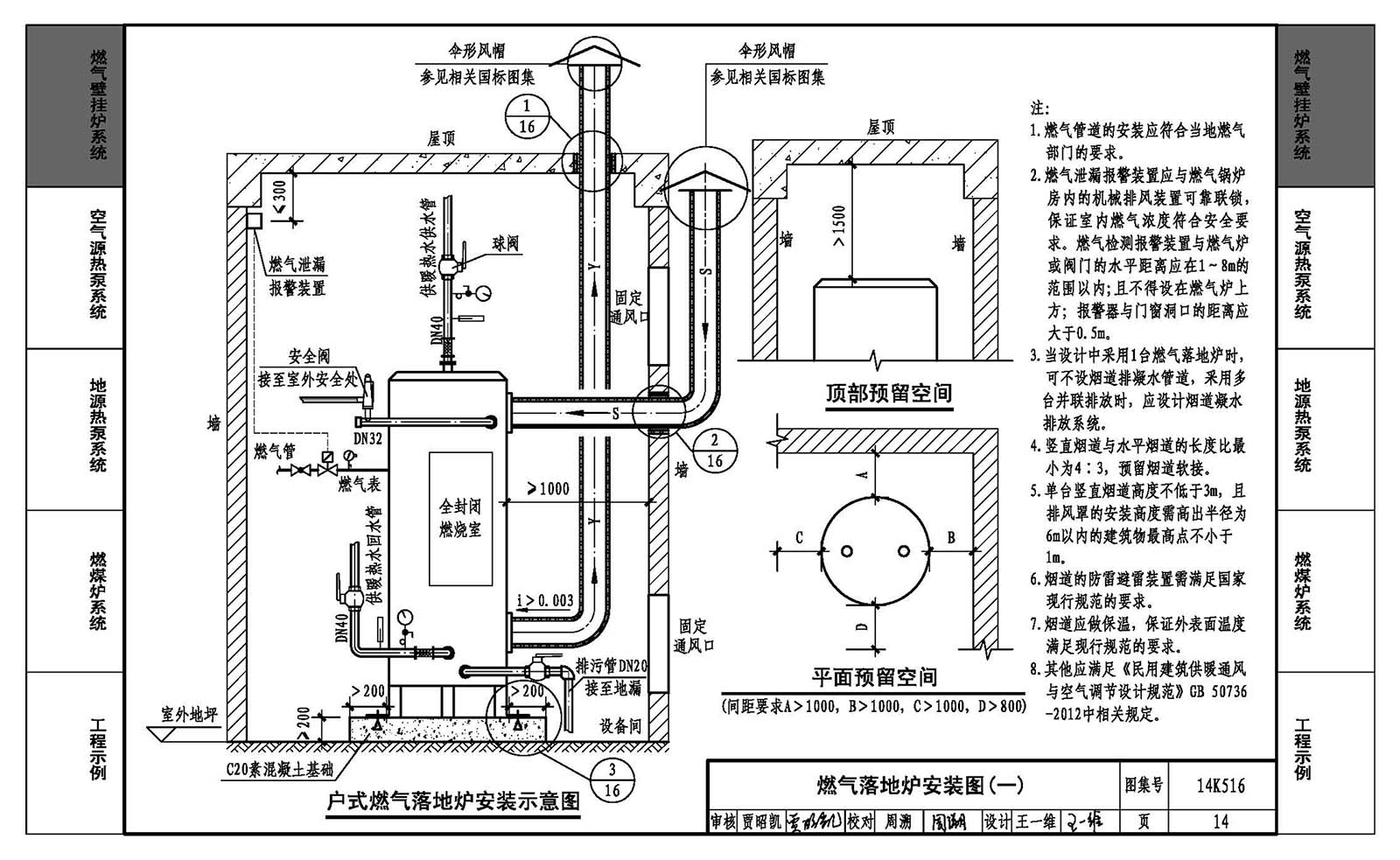

　　本圖集主要內容包含以戶式燃?xì)鉄崴趻鞝t（或立式爐）、戶式燃煤（含生物質固體成型燃料、沼氣）熱水爐和太陽能為熱源，以及以戶式空氣源熱泵和地源熱泵為冷熱源、以太陽能作為輔助熱源的戶式空調、供暖系統冷熱源的設計與施工。每種熱源系統都給出了設計與安裝說明、系統原理圖、控制原理圖、安裝圖、設備主要技術參數， 以及典型設計示例。本圖集不包含末端供暖(包括散熱器供暖系統、地面輻射供暖系統等)、空調系統（包括全空氣系統、風機盤管系統等）、太陽能集熱器、燃?xì)夤?yīng)系統的設計與施工。

　　本圖集熱源系統形式豐富，原理圖清晰全面，設備性能參數詳細，安裝圖示細致合理。主要面向從事暖通空調工程的設計和施工人員，設計人員可直接選用、施工人員可照圖施工，也可供物業管理、用戶及相關專業人員參考使用。
