14SG313：老虎窗、采光井、地下車庫（坡道式）出入口
- 圖集編號
- 14SG313
- 圖集名稱
- 老虎窗、采光井、地下車庫（坡道式）出入口
- 定價
- 43.00 元
- 開本
- 16 開
- 主編單位
- 中國昆侖工程公司
內容簡介
14SG313《老虎窗、采光井、地下車庫（坡道式）出入口》國家建筑標準設計圖集主要內容包括混凝土坡屋面上的老虎窗、與地下室相連的采光井、地下車庫（坡道式）出入口三部分內容。其中坡屋面上老虎窗給定了8種建筑樣式，配筋充分利用主體屋面板的鋼筋，圖集中給出了相應的構造要求；采光井適用于與單層地下室相連的情況，編制了長度不大于6m，相對室外地面埋深不大于3.6m的各種采光井選用圖；地下車庫（坡道式）出入口包括車道凈寬為4m（單行車道）和7m（雙行車道）在各種荷載工況下的坡道形式及配筋選用圖。本圖集提供的構造及配筋可供設計人員直接選用，施工單位可按圖施工。
目錄
| 目錄 | 1 |
|---|---|

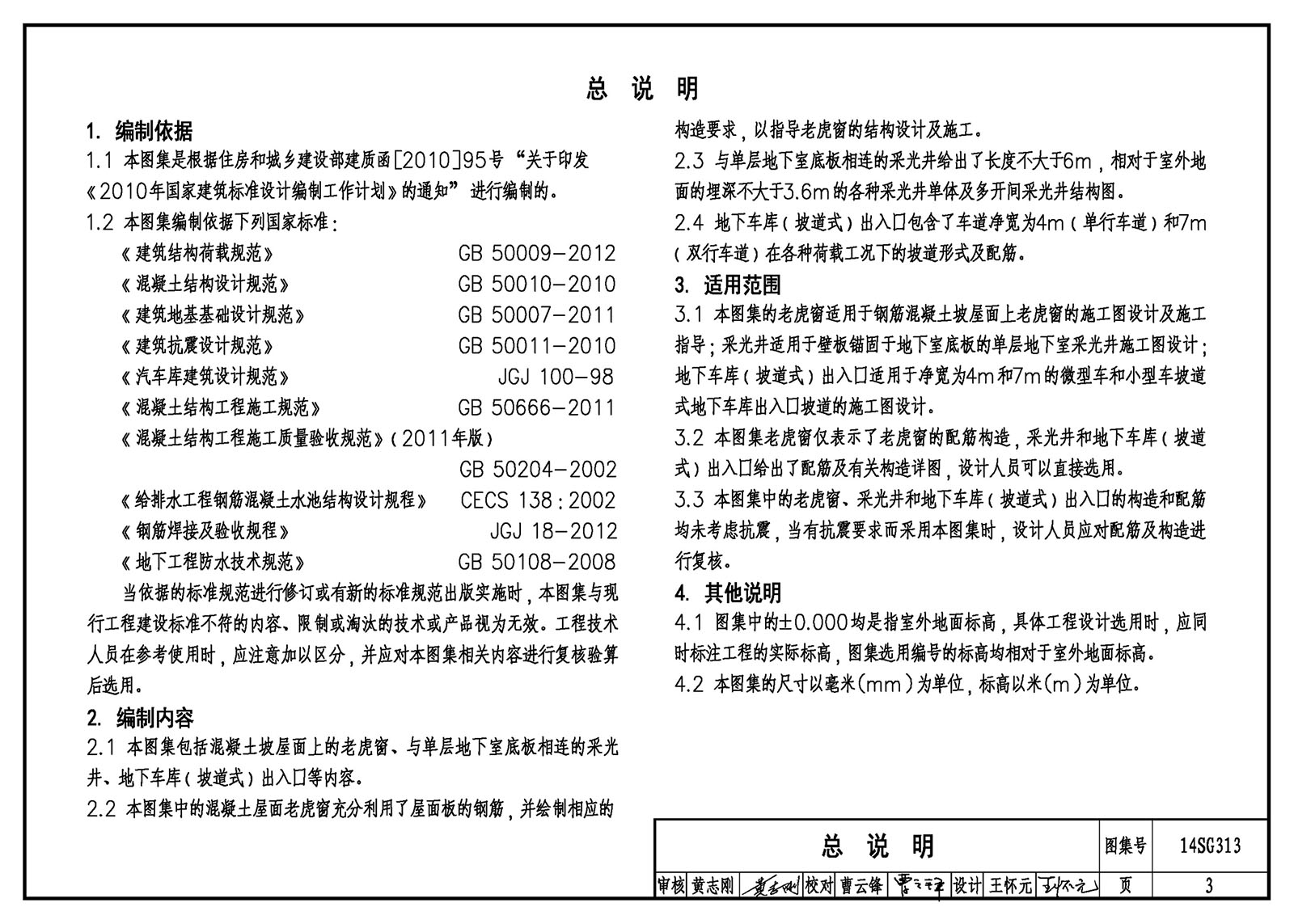

| 總說明 | 3 |
| 老虎窗 | |

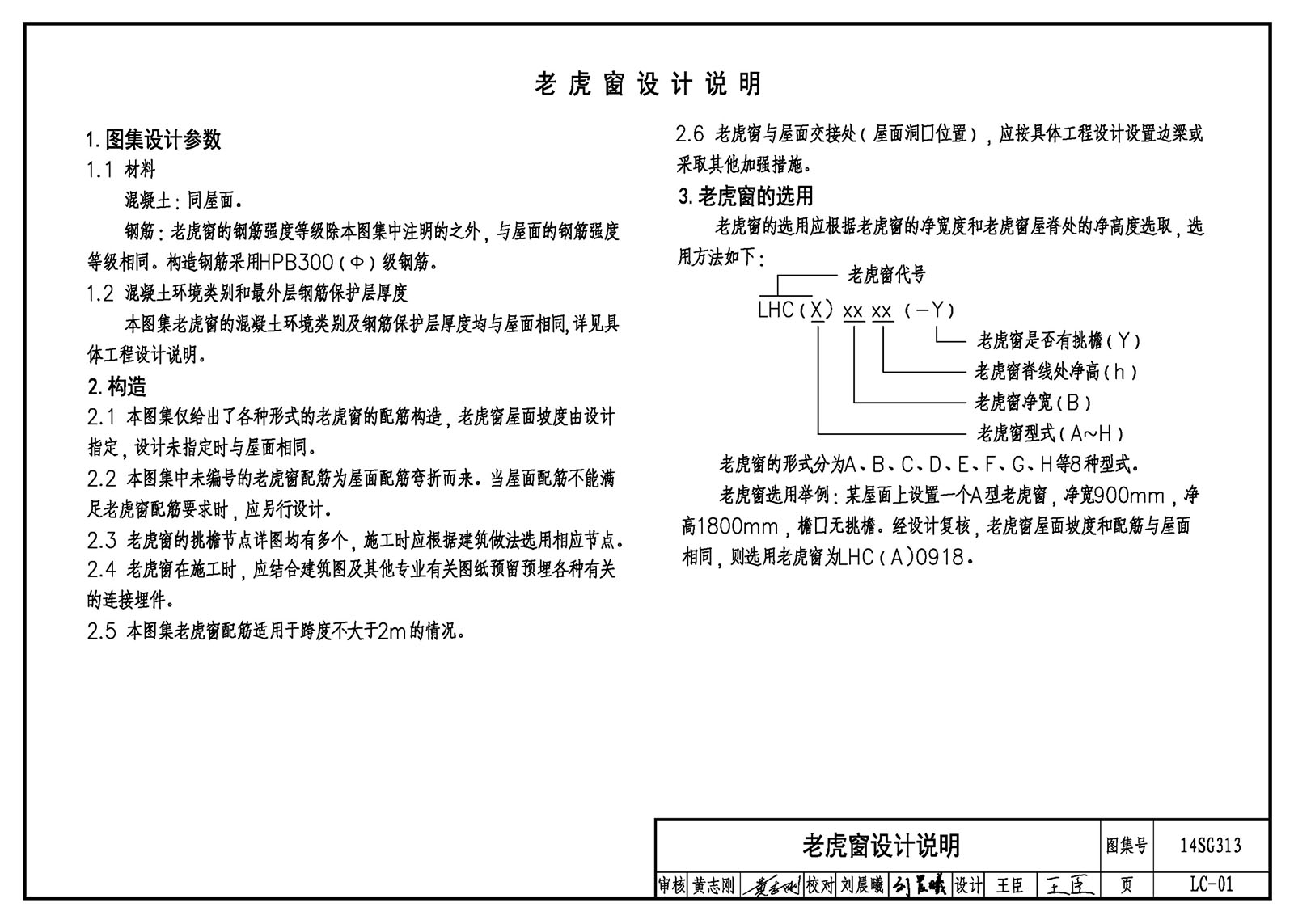

| 老虎窗設計說明 | LC-01 |
| 老虎窗型式表 | LC-02 |
| A型老虎窗詳圖 | LC-03 |
| B型老虎窗詳圖 | LC-05 |
| C型老虎窗詳圖 | LC-07 |
| D型老虎窗詳圖 | LC-09 |
| E型老虎窗詳圖 | LC-11 |
| F型老虎窗詳圖 | LC-13 |
| G型老虎窗詳圖 | LC-15 |
| H型老虎窗詳圖 | LC-17 |
| 采光井 | |
| 采光井設計說明 | CJ-01 |
| 采光井選用表 | CJ-03 |

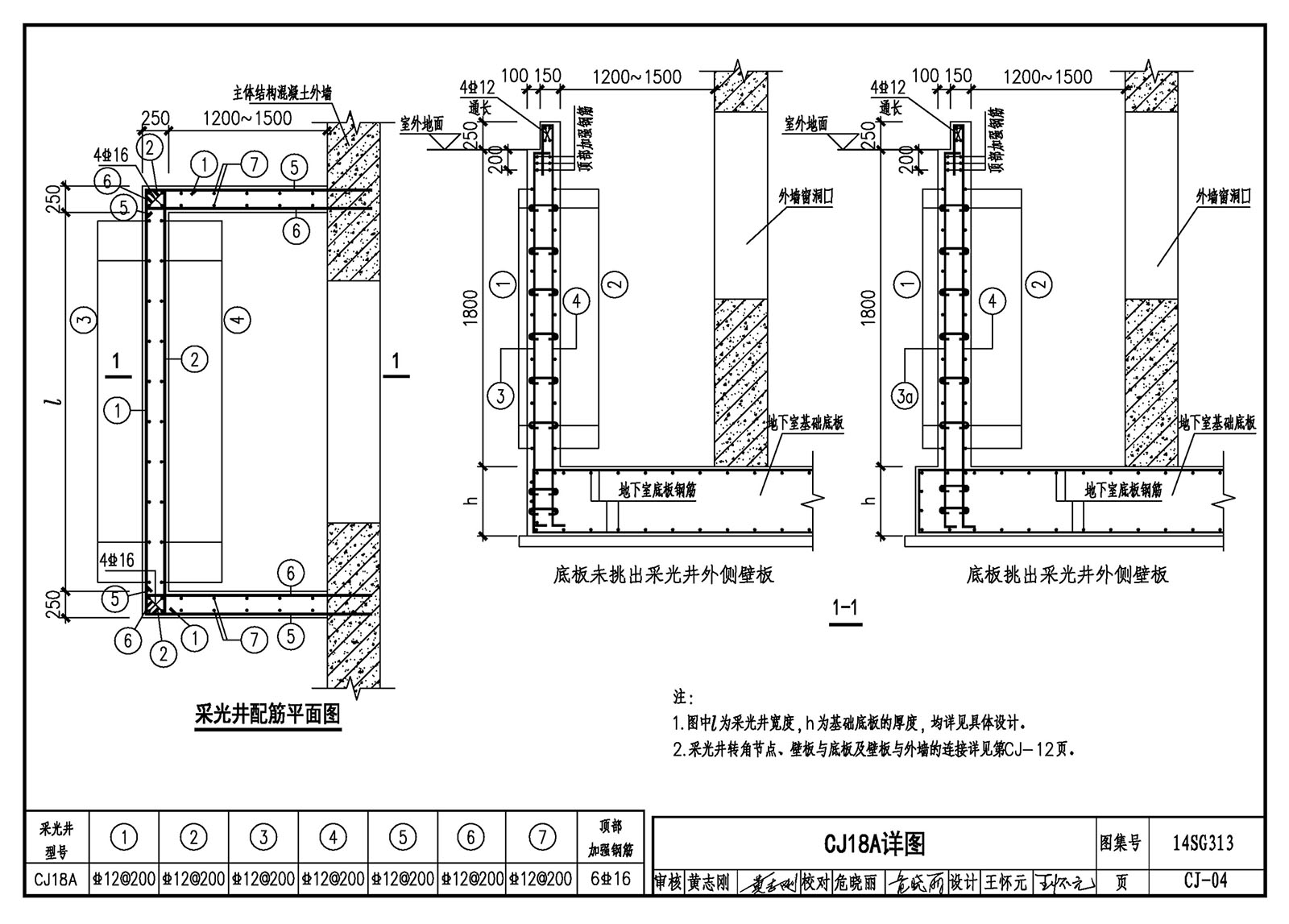

| CJ18A詳圖 | CJ-04 |
| CJ21A、CJ21B詳圖 | CJ-05 |
| CJ24A、CJ24B、CJ24C詳圖 | CJ-06 |
| CJ27A、CJ27B、CJ27C、CJ27D詳圖 | CJ-07 |
| CJ30A、CJ30B、CJ30C、CJ30D、CJ30E、CJ30F詳圖 | CJ-08 |
| CJ33A、CJ33B、CJ33C、CJ33D、CJ33E、CJ33F、CJ33G詳圖 | CJ-09 |
| CJ36A、CJ36B、CJ36C、CJ36D、CJ36E、CJ36F、CJ36G、CJ36H詳圖 | CJ-10 |
| 多開間采光井詳圖 | CJ-11 |
| 鋼筋大樣及節點詳圖 | CJ-12 |
| 地下車庫(坡道式)出入口 | |
| 地下車庫(坡道式)出入口設計說明 | CD-01 |

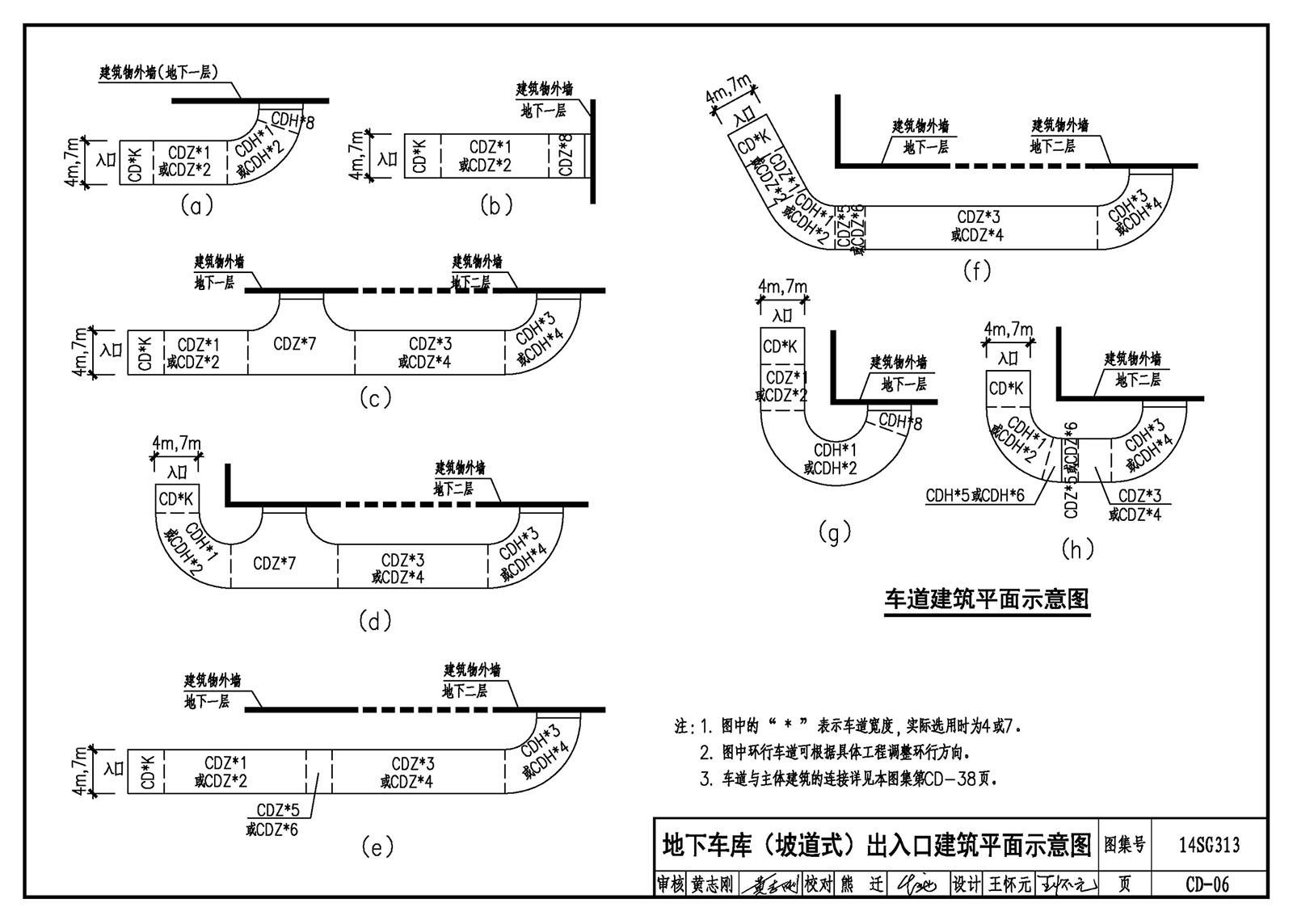

| 地下車庫(坡道式)出入口建筑平面示意圖 | CD-06 |
| 上端出入口 | |
| CD4K、CD7K模板及配筋圖 | CD-07 |
| 直行坡道 | |
| CDZ41、CDZ42、CDZ71、CDZ72模板圖 | CD-08 |
| CDZ41、CDZ42參數及配筋表 | CD-09 |
| CDZ71、CDZ72參數及配筋表 | CD-10 |
| CDZ43、CDZ44、CDZ73、CDZ74模板圖 | CD-11 |
| CDZ43參數及配筋表 | CD-12 |
| CDZ73參數及配筋表 | CD-13 |
| CDZ74、CDZ74參數及配筋表 | CD-14 |
| CDZ45、CDZ46、CDZ75、CDZ76模板圖 | CD-15 |
| CDZ45、CDZ46、CDZ75、CDZ76參數及配筋表 | CD-16 |
| CDZ47、CDZ77模板圖 | CD-17 |
| CDZ47、CDZ77底板配筋圖 | CD-18 |
| CDZ77、CDZ7壁板參數及配筋表 | CD-19 |
| CDZ47、CDZ77頂板結構圖 | CD-20 |
| CDZ47、CDZ77頂板參數及配筋表 | CD-21 |
| CDZ48、CDZ49、CDZ78、CDZ79模板圖 | CD-22 |
| CDZ48、CDZ49、CDZ78、CDZ79參數及配筋表 | CD-23 |
| 環行坡道 | |
| CDH41、CDH42、CDH71、CDH72模板圖 | CD-24 |
| CDH41、CDH42參數及配筋表 | CD-25 |
| CDH71、CDH72參數及配筋表 | CD-26 |
| CDH43、CDH44、CDH73、CDH74模板圖 | CD-27 |
| CDH43、CDH44、CDH73、CDH74剖面圖 | CD-28 |
| CDH43參數及配筋表 | CD-29 |
| CDH73參數及配筋表 | CD-30 |
| CDH74、CDH74參數及配筋表 | CD-31 |
| CDH45、CDH46、CDH75、CDH76模板圖 | CD-32 |
| CDH45、CDH46、CDH75、CDH76參數及配筋表 | CD-33 |
| CDH48、CDH49、CDH78、CDH79模板圖 | CD-34 |
| CDH48、CDH49、CDH78、CDH79底板配筋圖 | CD-35 |
| CDH48、CDH49、CDH78、CDH79剖面圖 | CD-36 |
| CDH48、CDH49、CDH78、CDH79參數及配筋表 | CD-37 |
| 節點詳圖 | CD-38 |
