14G910：高強鋼筋應用技術圖示
- 圖集編號
- 14G910
- 圖集名稱
- 高強鋼筋應用技術圖示
- 定價
- 42.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 中國建筑科學研究院
內容簡介
14G910《高強鋼筋應用技術圖示》國家建筑標準設計圖集主要編入了400MPa和500MPa級鋼筋，同時適用于400MPa級以下鋼筋。內容包括鋼筋的材料性能要求；設計基本規定和構造、做法及加工要求；鋼筋連接的施工工藝；鋼筋連接的施工質量驗收要求等。圖集將規范中的內容歸納、整理、優化后以表格的形式給出，并配以大量施工工藝圖示和實用圖片，便于使用者對規范的直觀理解、掌握和查找。本圖集適用于施工中的鋼筋應用，設計人員可參考使用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 1 鋼筋的定義 | 4 |

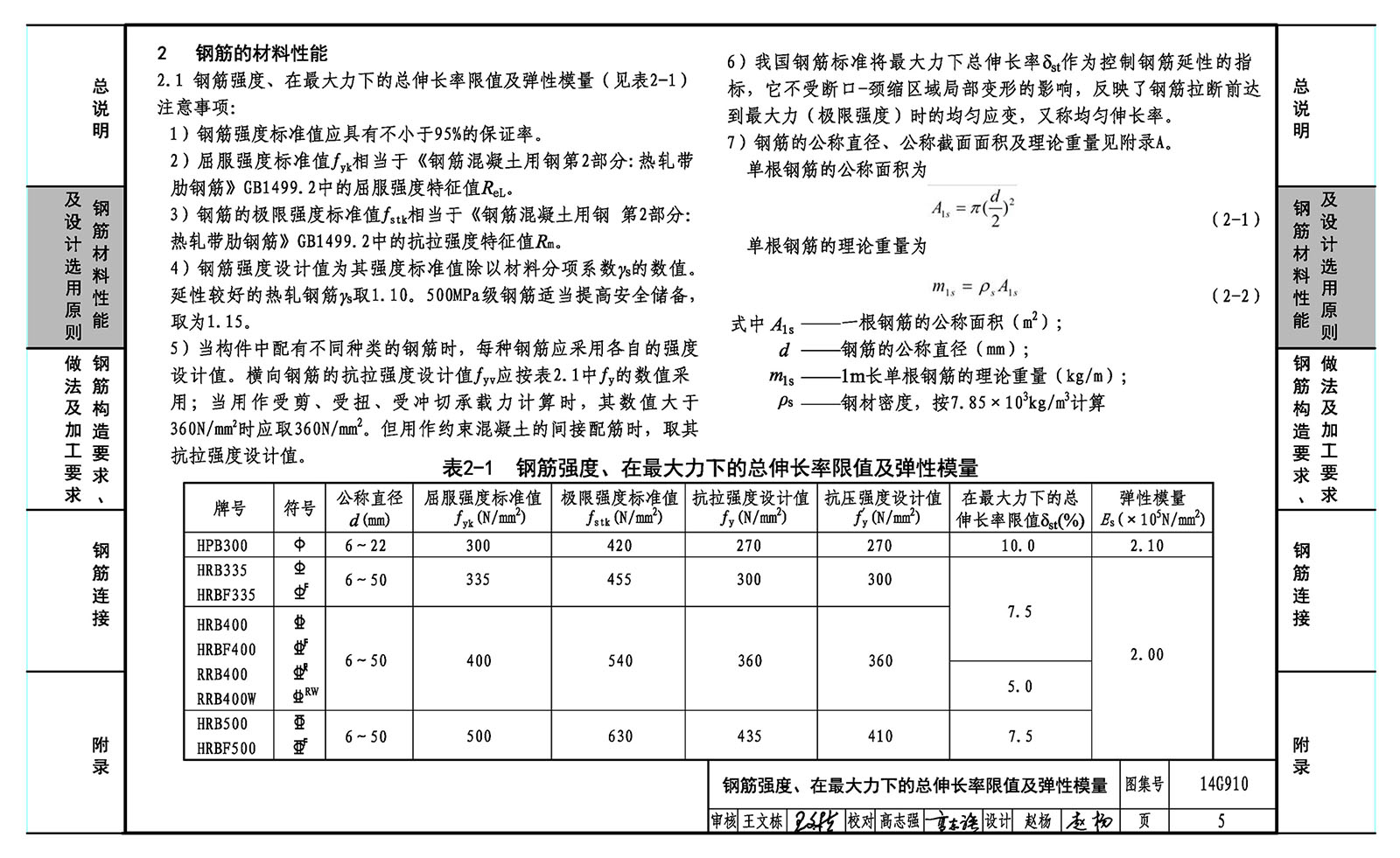

| 2 鋼筋的材料性能 | 5 |
| 鋼筋強度、在最大力下的總伸長率限值及彈性模量 | 5 |
| 鋼筋的選用原則 | 6 |
| 3 鋼筋的構造與加工要求 | 7 |
| 混凝土保護層、環境類別 | 7 |
| 縱向鋼筋的錨固長度 | 8 |
| 鋼筋的彎鉤和彎折 | 9 |
| 縱向鋼筋末端彎鉤和機械錨固 | 10 |
| 箍筋、拉筋彎鉤構造 | 11 |
| 縱向鋼筋間距 | 12 |
| 柱縱向鋼筋間距、剪力墻分布鋼筋間距、鋼筋的加工要求 | 13 |
| 調直后的鋼筋檢驗 | 14 |
| 4 鋼筋連接 | 15 |
| 綁扎搭接 | 15 |
| 位于同一連接區段內的受拉鋼筋搭接接頭的面積百分率 | |
| 縱向受拉鋼筋綁扎搭接長度 | 16 |
| 縱向受力鋼筋搭接區箍筋構造 | |
| 架立筋與縱向筋搭接構造 | 17 |
| 縱向鋼筋綁扎搭接橫截面鋼筋排布 | 18 |
| 機械連接 | 19 |

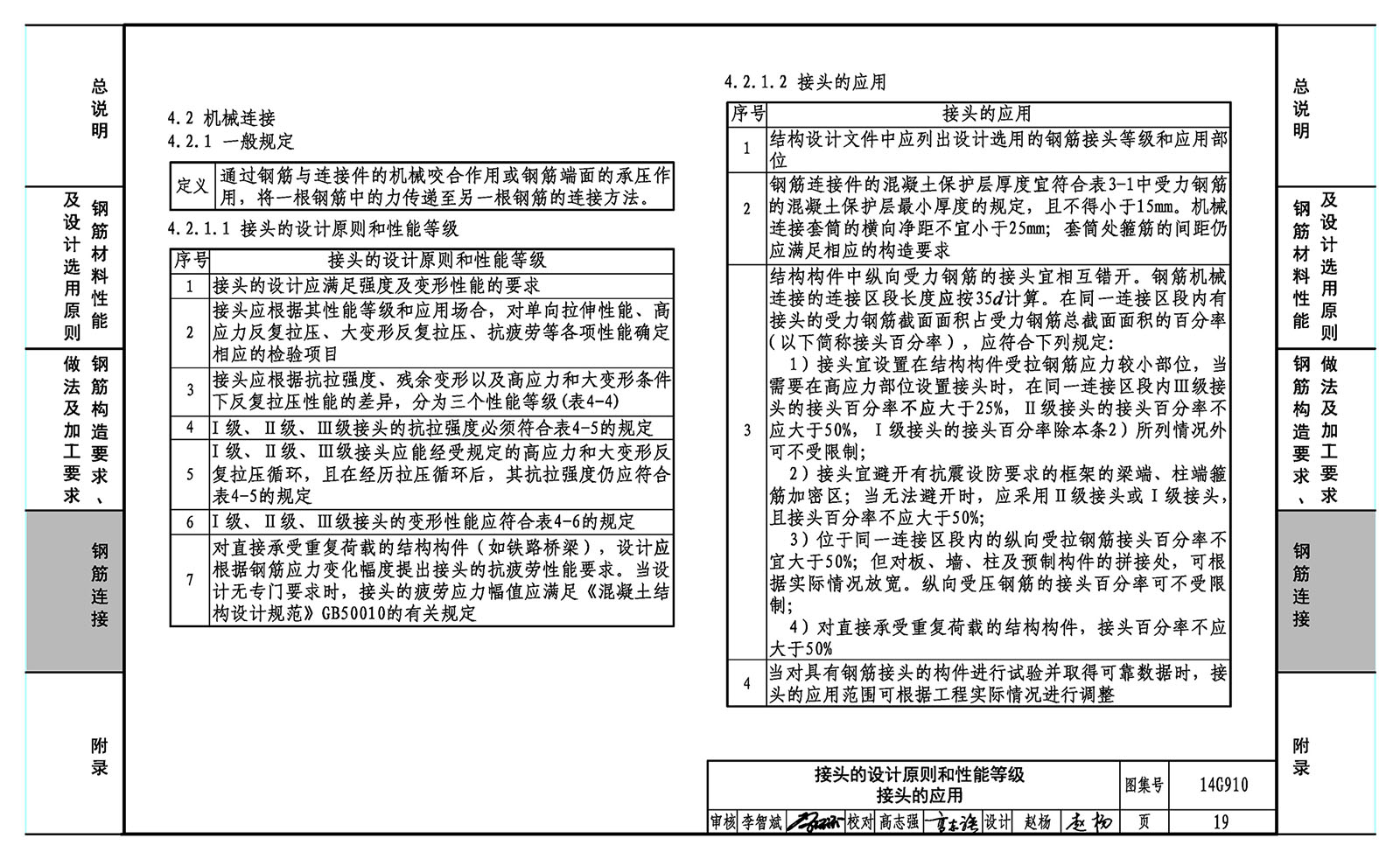

| 接頭的設計原則和性能等級、接頭的應用 | 19 |
| 機械連接接頭性能等級、抗拉強度、變形性能 | 20 |
| 機械連接的分類 | 21 |
| 套筒的分類、標記與標志 | 25 |
| 套筒的原材料、外觀、力學性能 | 26 |
| 套筒生產、試驗方法 | 27 |
| 套筒外觀、尺寸及螺紋檢驗方法 | 28 |
| 套筒的檢驗原則 | 29 |
| 套筒成品檢驗項目 | |
| 鋼筋機械連接用直螺紋套筒最小尺寸 | 30 |
| 施工現場接頭的加工與安裝 | 31 |
| 各類接頭安裝方法示意圖 | 32 |
| 施工現場接頭的檢驗與驗收 | 34 |
| 焊接連接 | 35 |

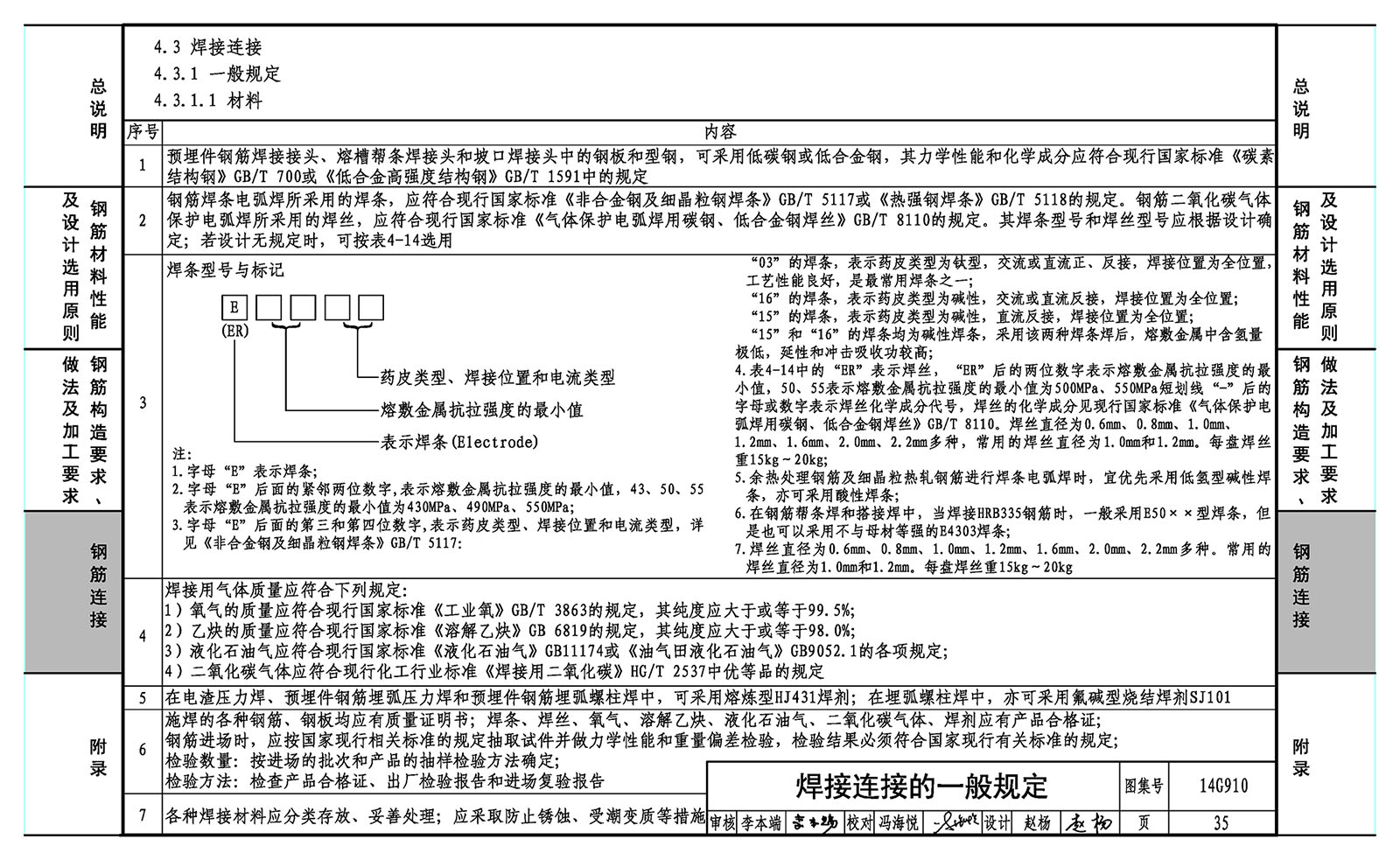

| 焊接連接的一般規定 | 35 |
| 鋼筋電阻點焊 | 39 |
| 鋼筋閃光對焊 | 41 |
| 箍筋閃光對焊 | 43 |
| 鋼筋電弧焊 | 45 |
| 鋼筋電渣壓力焊 | 49 |
| 鋼筋氣壓焊 | 51 |
| 預埋件鋼筋埋弧壓力焊 | 53 |
| 預埋件鋼筋埋弧螺柱焊 | 54 |
| 質量檢驗與驗收的基本規定 | 56 |
| 5 附錄 | 59 |
| 附錄A 鋼筋的公稱直徑、公稱截面面積及理論重量 | 59 |
| 附錄B 鋼筋機械連接接頭試件型式檢驗報告 | 60 |
| 附錄C 鋼筋焊接接頭檢驗批質量驗收記錄 | 61 |
| 附錄D 預埋件鋼筋T形接頭拉伸試驗夾具示意圖 | 64 |
