K117-1~3 《金屬風帽及附件》為國家建筑標準設計圖集相關單行本的合訂本，內容包含以下單行本：

　　14K117-1 《筒形風帽及附件》為修編圖集，替代原國標圖集96K150-1 《筒形風帽及附件》 。

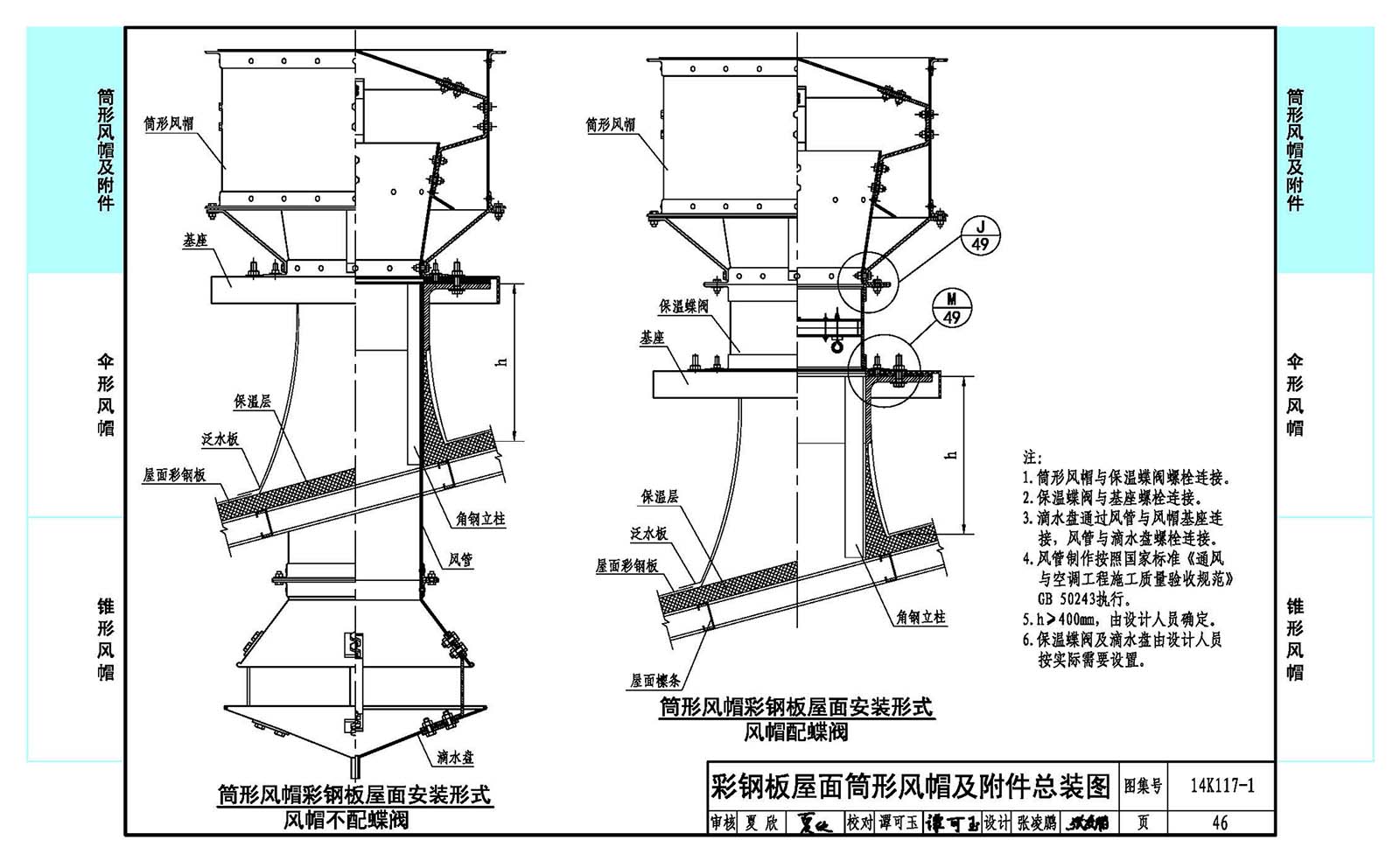

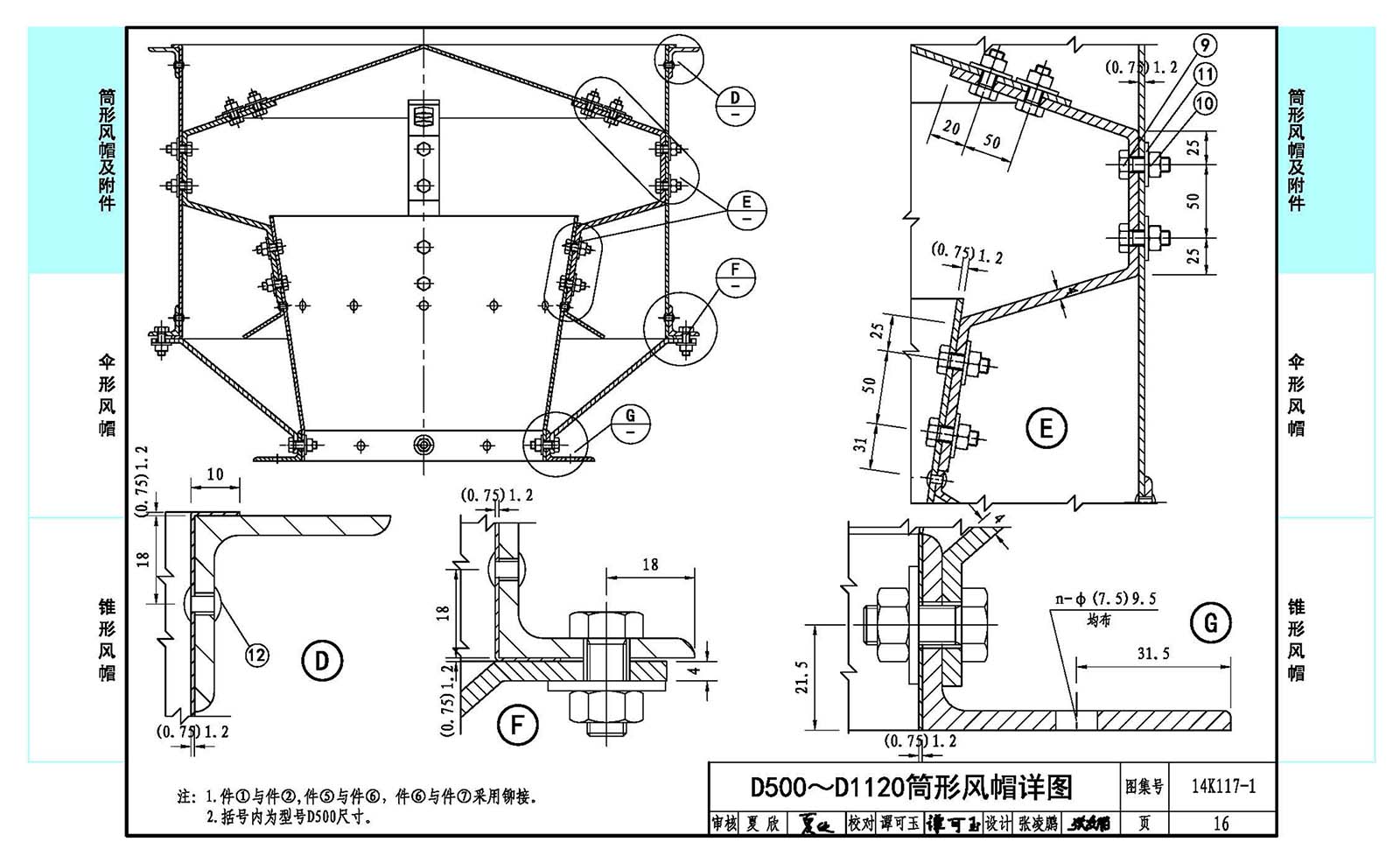

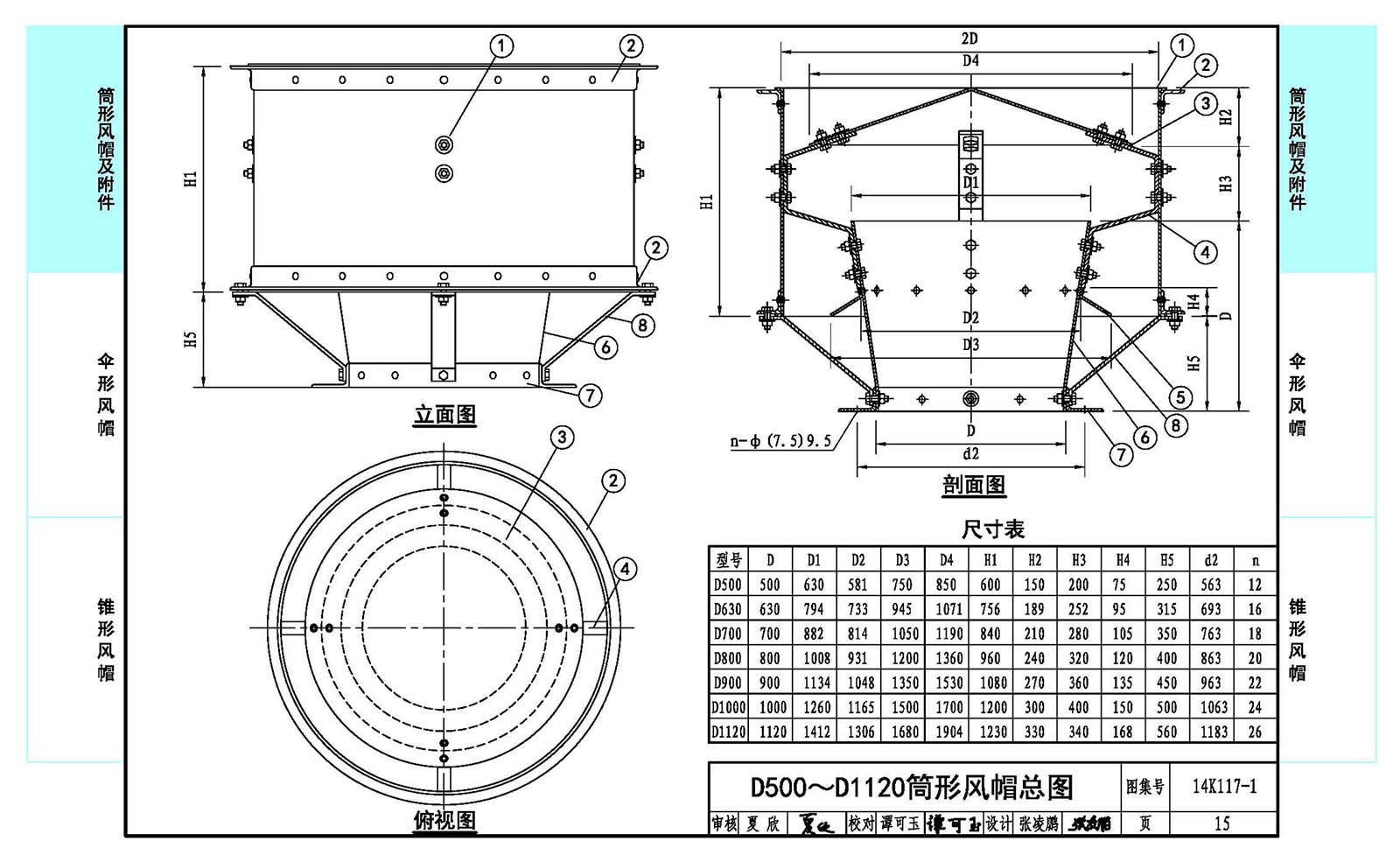

　　筒形風帽是用熱壓進行自然通風的裝置，適用于民用建筑、工業建筑中自然通風場所。風帽附件包含滴水盤、手動蝶閥，為筒形風帽的附屬裝置，可依據工程實際需要選用。

　　修編后的本圖集按照新的國家材料標準與加工標準編制，為適應工程需要，增加了不銹鋼材料風帽。并且新增加直徑D1120規格，由原來的9種規格增為10種。風帽型號與國家規范GB 50243《通風與空調工程施工質量驗收規范》風管標注協調統一。增加了設計選型與施工安裝內容。

　　14K117-2 《傘形風帽》為修編圖集，替代原國標圖集96K150-2 《圓傘形風帽》 。

　　傘形風帽通常應用于一般的機械通風系統與場所。本圖集修訂增加了不銹鋼材料傘形風帽，風帽型號與國家標準GB 50243風管標注相互協調統一，同時對原圖集進行了局部的修正。

　　14K117-3 《錐形風帽》為修編圖集，替代原國標圖集96K150-3 《圓錐形風帽》 。

　　錐形風帽通常應用于一般的機械通風系統與場所，尤其適用于除塵系統或有害氣體的高空排放的場所。本圖集修訂增加了不銹鋼材料錐形風帽，風帽型號與國家標準GB 50243風管標注相互協調統一，同時對原圖集進行了的修正。
