12DX603：住宅小區建筑電氣設計與施工
- 圖集編號
- 12DX603
- 圖集名稱
- 住宅小區建筑電氣設計與施工
- 定價
- 89.00 元
- 開本
- 16 開
- 主編單位
- 新疆維吾爾自治區建筑設計研究院
- 中國建筑標準設計研究院
內容簡介
12DX603《住宅小區建筑電氣設計與施工》是對原03D603和99X601《住宅智能化電氣設計施工圖集》的修編。本圖集適用于住宅建筑及住宅小區的建筑電氣工程設計與施工。主要內容包括《住宅建筑電氣設計規范》圖示、配變電所設計方案、低壓配電方案、家居配電方案、應急照明、防雷與接地、光纖到戶、信息網絡系統、家居管理系統、公共安全系統及住宅建筑的強電、弱電及火災自動報警系統平面圖工程示例。本圖集以新出版的國家相關標準為依據，介紹了目前住宅建筑中常見強電、弱電系統（包括光纖到戶、火災自動報警系統）的設計方案及施工方法，供設計和施工人員參考使用。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 5 |
| 圖形及文字符號 | 6 |
| 《住宅建筑電氣設計規范》圖示 | |
| 《住宅建筑電氣設計規范》勘誤 | 1-1 |

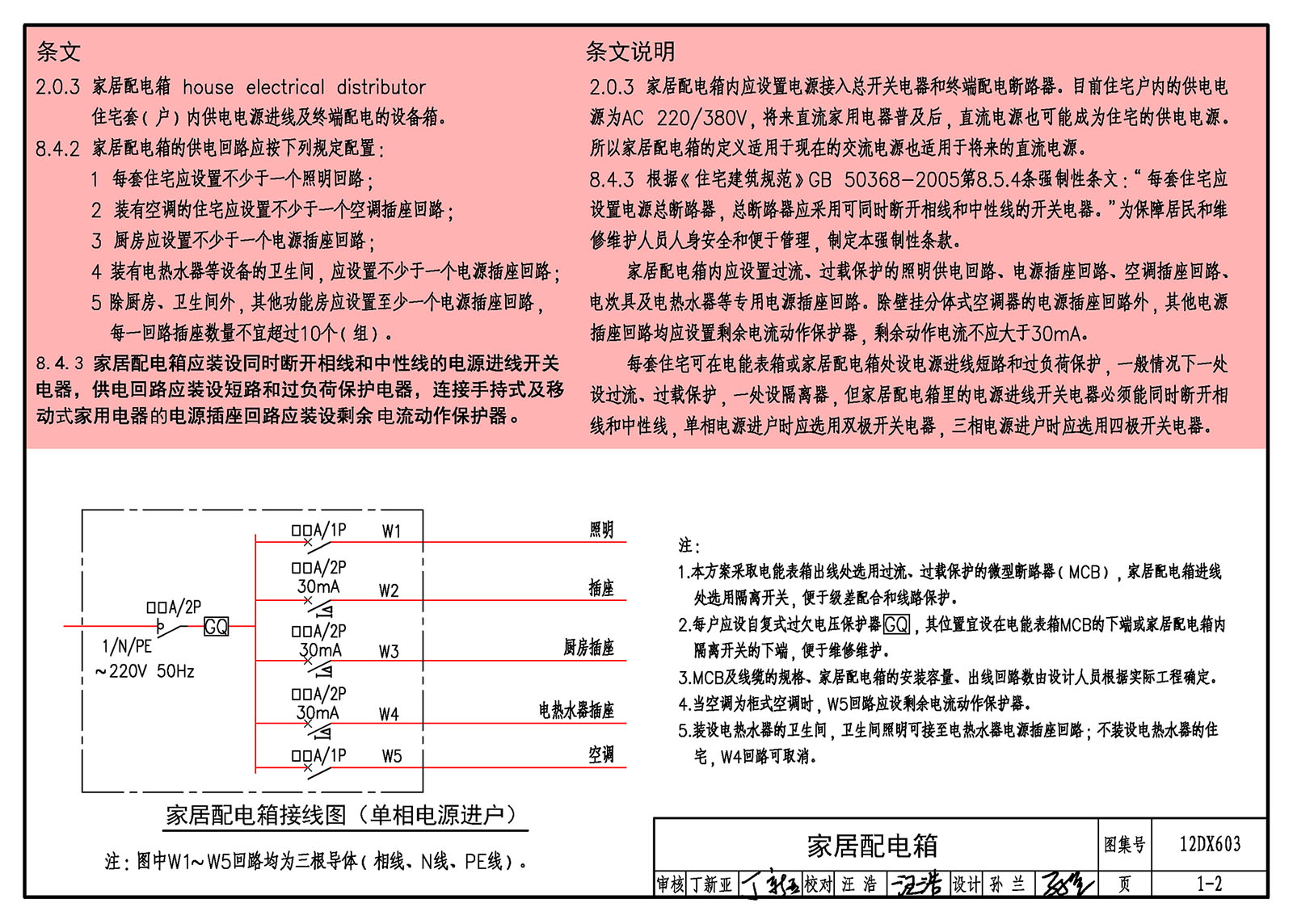

| 家居配電箱 | 1-2 |
| 家居配線箱 | 1-3 |
| 家居控制器 | 1-5 |
| 電能表的安裝位置 | 1-6 |
| 室外變電站位置 | 1-7 |
| 三相電源進戶 | 1-8 |
| 住宅單元、樓層供配電 | 1-9 |
| 住宅建筑中鋁合金電纜的使用 | 1-10 |
| 導管敷設要求 | 1-11 |
| 衛生間設備安裝及線路敷設 | 1-12 |
| 衛生間燈具、開關等設置要求 | 1-13 |
| 衛生間等電位聯結 | 1-14 |
| 配變電所 | |
| 35kV單電源固定式開關柜供電方案示例 | 2-1 |
| 35kV單電源移開式開關柜供電方案示例 | 2-2 |
| 35kV雙電源移開式開關柜供電方案示例 | 2-3 |
| 20kV單電源移開式開關柜供電方案示例 | 2-4 |
| 20kV雙電源移開式開關柜供電方案示例 | 2-5 |
| 10kV單電源固定式開關柜供電方案示例 | 2-6 |
| 10kV單電源移開式開關柜供電方案示例 | 2-7 |
| 10kV雙電源固定式開關柜供電方案示例 | 2-8 |
| 10kV雙電源移開式開關柜供電方案示例 | 2-9 |
| 10kV單電源環網供電方案示例 | 2-10 |
| 10kV雙電源環網供電方案示例 | 2-12 |
| 10kV配電系統示例 | 2-15 |
| 普通型四分支電纜分接箱及基礎 | 2-17 |
| 加強絕緣型七分支電纜分接箱及基礎 | 2-18 |
| 10/0.4kV戶內預裝式變電站方案示例 | 2-19 |
| 預裝式變電站接地做法示意圖 | 2-20 |

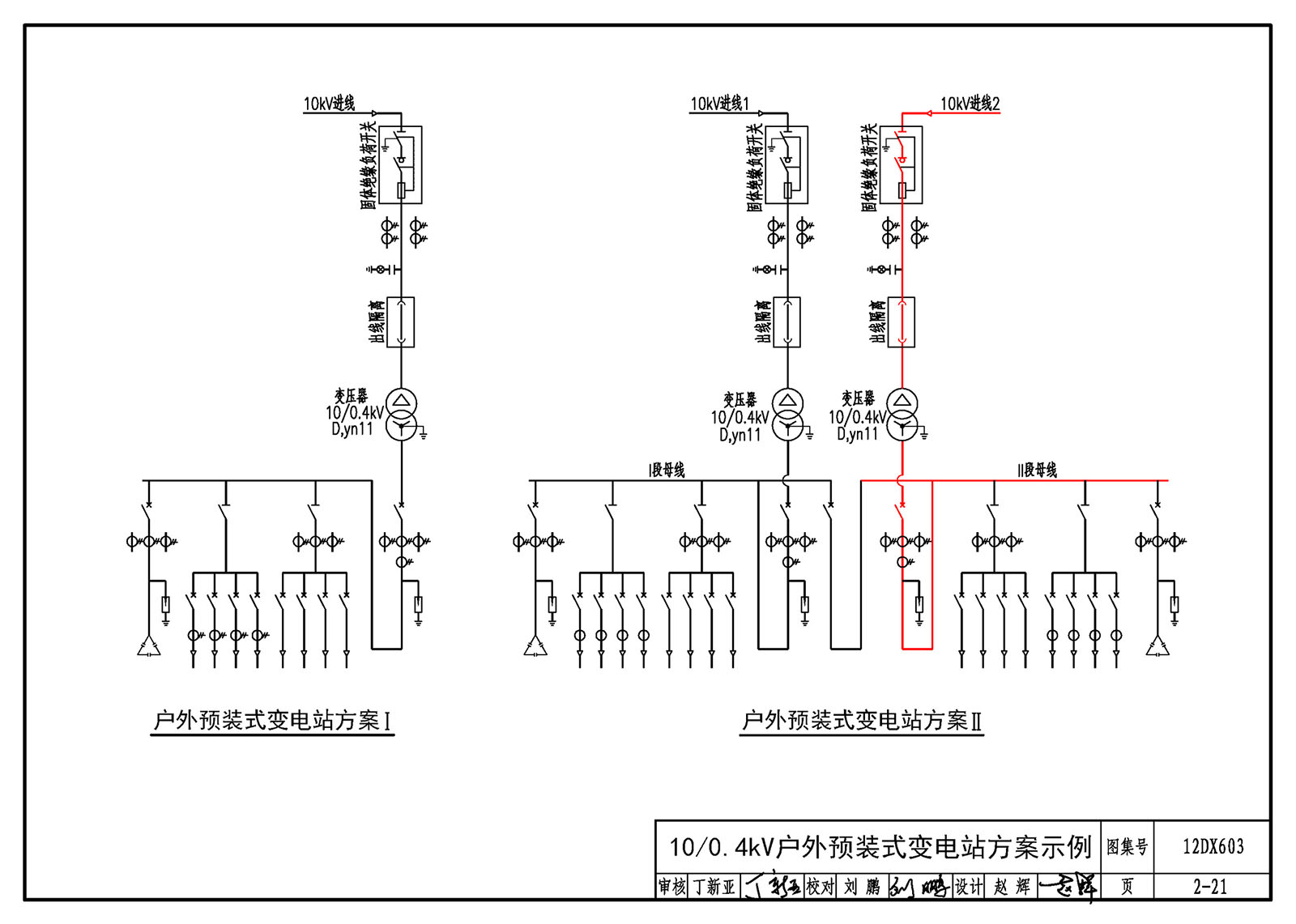

| 10/0.4kV戶外預裝式變電站方案示例 | 2-21 |
| 干式變壓器與高低壓配電柜同室布置示意圖 | 2-23 |
| 地下室配變電室平面布置示例 | 2-26 |
| 地下室配變電室安裝剖面示例 | 2-27 |
| 配變電室設備布置示例 | 2-28 |
| 低壓配電 | |
| 高層住宅豎向配電系統示意圖 | 3-1 |
| 超高層住宅豎向配電系統示意圖 | 3-4 |
| 多層住宅豎向配電系統示意圖 | 3-5 |
| 多層住宅配電箱示意圖 | 3-7 |
| 住宅戶內配電箱及配電箱系統示意圖 | 3-8 |
| 電氣豎井內金屬線槽與配電箱安裝 | 3-9 |
| 電氣豎井內鋼管與配電箱布置安裝 | 3-10 |

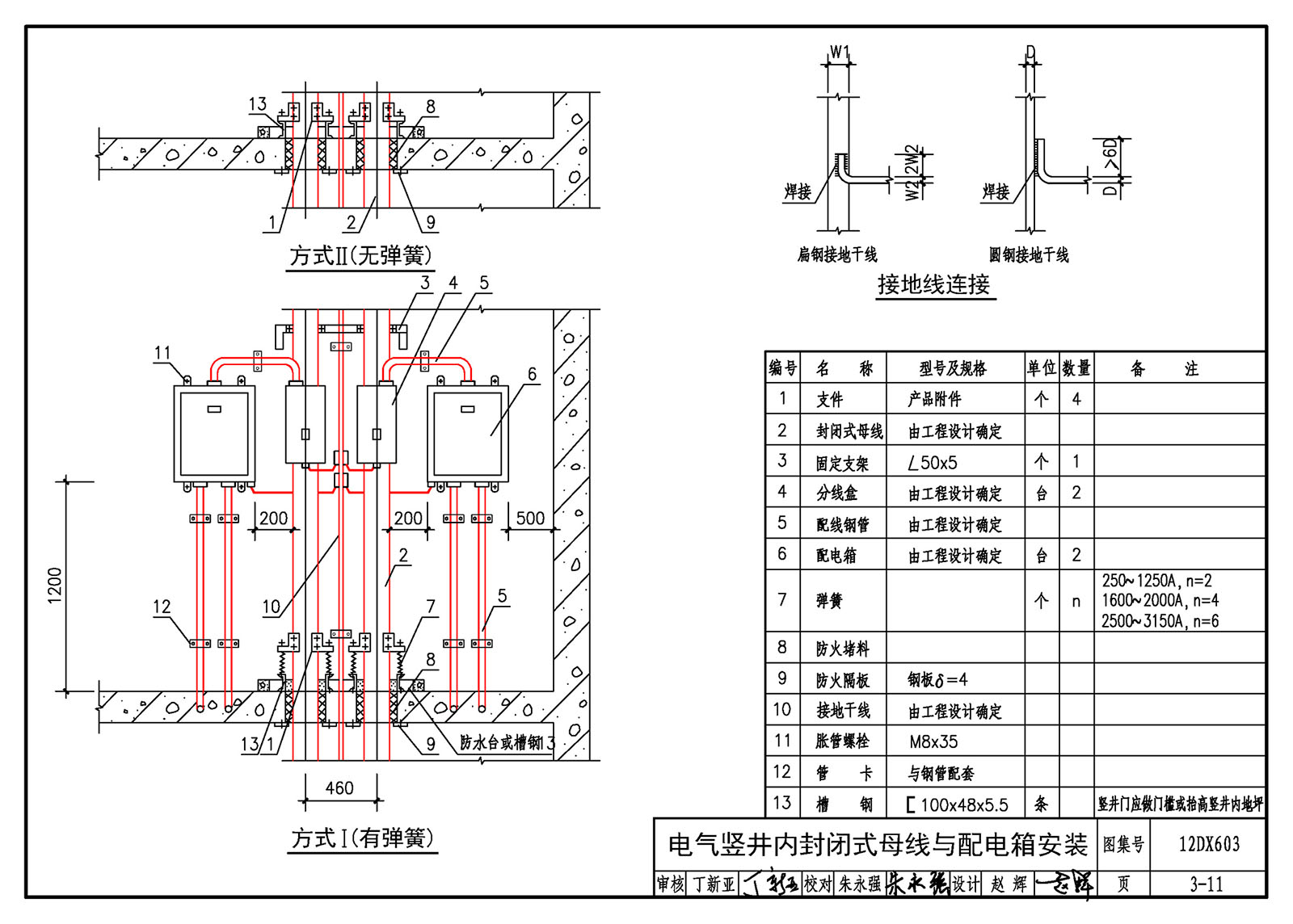

| 電氣豎井內封閉式母線與配電箱安裝 | 3-11 |
| 鐵制配電箱多管進箱預留活裝開孔板做法 | 3-12 |
| 鋼筋混凝土配電箱洞口加固 | 3-13 |
| 剖面加厚墻體出洞口過梁 | 3-14 |
| 電氣照明 | |
| 高層住宅樓梯間應急照明平面及配電系統圖 | 4-1 |
| 應急照明回路接線圖 | 4-2 |
| 高層住宅應急照明系統示意圖 | 4-3 |
| 小區室外照明設計要求 | 4-4 |
| 道路彎曲處和交叉口燈具布置示意圖 | 4-5 |
| 室外路燈及庭院燈基礎圖 | 4-6 |
| 防雷接地 | |
| 住宅建筑第三類防雷建筑物防雷措施 | 5-1 |
| 住宅建筑中第二類防雷建筑物防雷措施 | 5-2 |
| 接閃桿在屋面上安裝 | 5-3 |
| 接閃帶在天溝及屋面上安裝 | 5-4 |
| 接閃帶及接閃桿在女兒墻上安裝 | 5-5 |
| 接閃帶過建筑物伸縮縫安裝方法 | 5-6 |
| 接閃桿、接閃帶及引下線連接安裝 | 5-7 |
| 專用引下線固定及保護套管做法 | 5-8 |
| 斷接卡、金屬屋面與引下線連接安裝 | 5-9 |
| 利用柱內主筋做引下線引出防水層做法 | 5-10 |
| 暗裝斷接卡子兼接地電阻檢測點安裝 | 5-11 |
| 金屬窗與建筑物金屬體連接 | 5-12 |
| 金屬欄桿等建筑物構件的等電位聯結 | 5-13 |

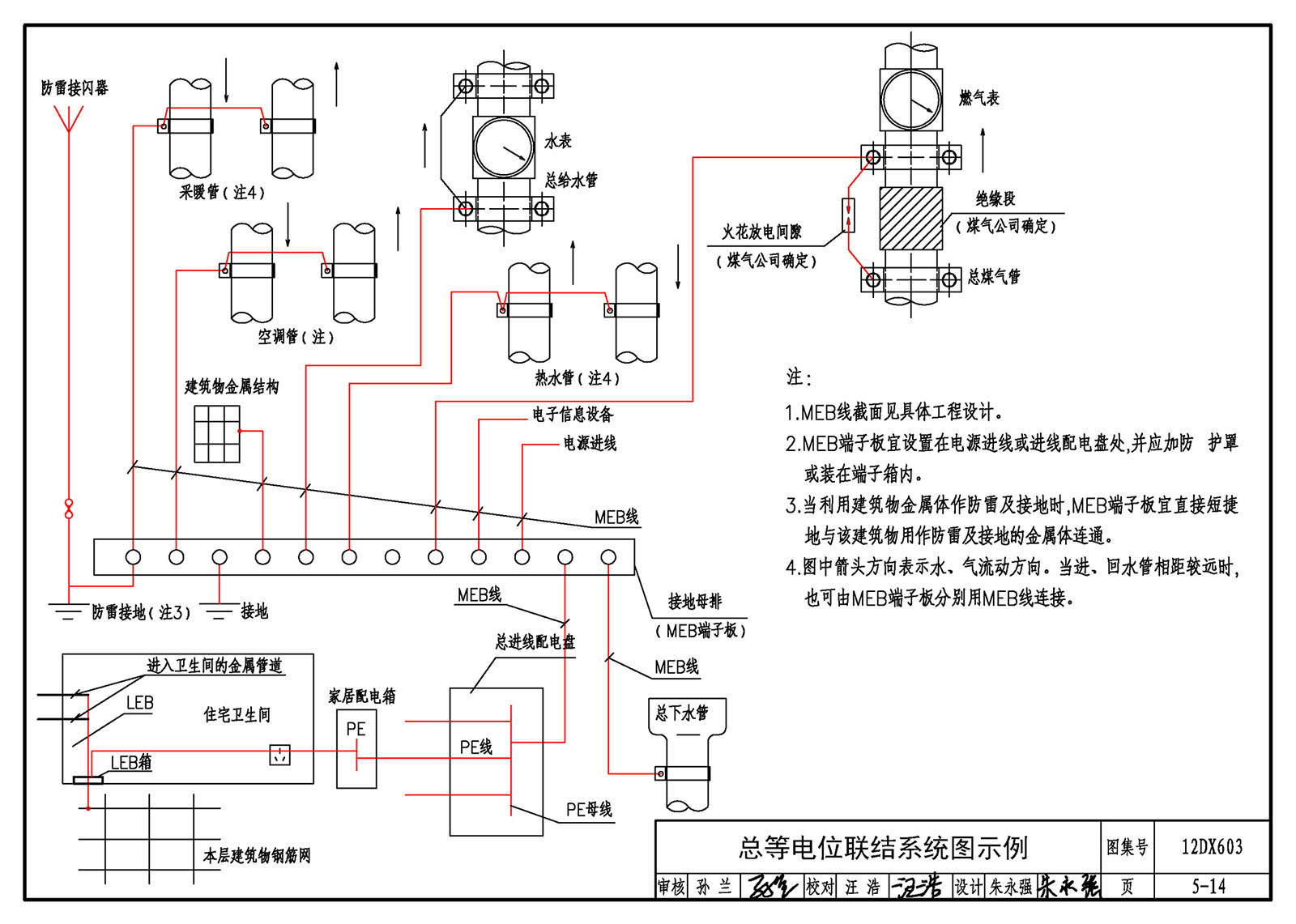

| 總等電位聯結系統圖示例 | 5-14 |
| 衛生間局部等電位聯結示例 | 5-15 |
| 等電位聯結線與各種管道的連接 | 5-16 |
| 預埋接地端子板安裝做法 | 5-17 |
| 接地線連接 | 5-18 |
| 利用護坡樁內鋼筋做接地體做法示意圖 | 5-20 |
| TN-C系統在引入線處重復接地做法 | 5-21 |
| TN系統電源引入電纜段的接地做法 | 5-22 |
| 共用接地體安裝 | 5-23 |
| 圓鋼接地體安裝 | 5-24 |
| 角鋼接地體安裝 | 5-25 |
| 鋼管接地體安裝 | 5-26 |
| 弱電間(豎井)內接地端子做法 | 5-27 |
| 線纜引入建筑物的接地做法 | 5-28 |
| 火災自動報警、能耗計量及訪客對講系統電涌器保護設置示意圖 | 5-29 |
| 視頻安防監控系統電涌保護器設置示意圖 | 5-30 |
| 廣播及有線電視系統電涌保護設置示意圖 | 5-31 |
| 信息設施系統 | |

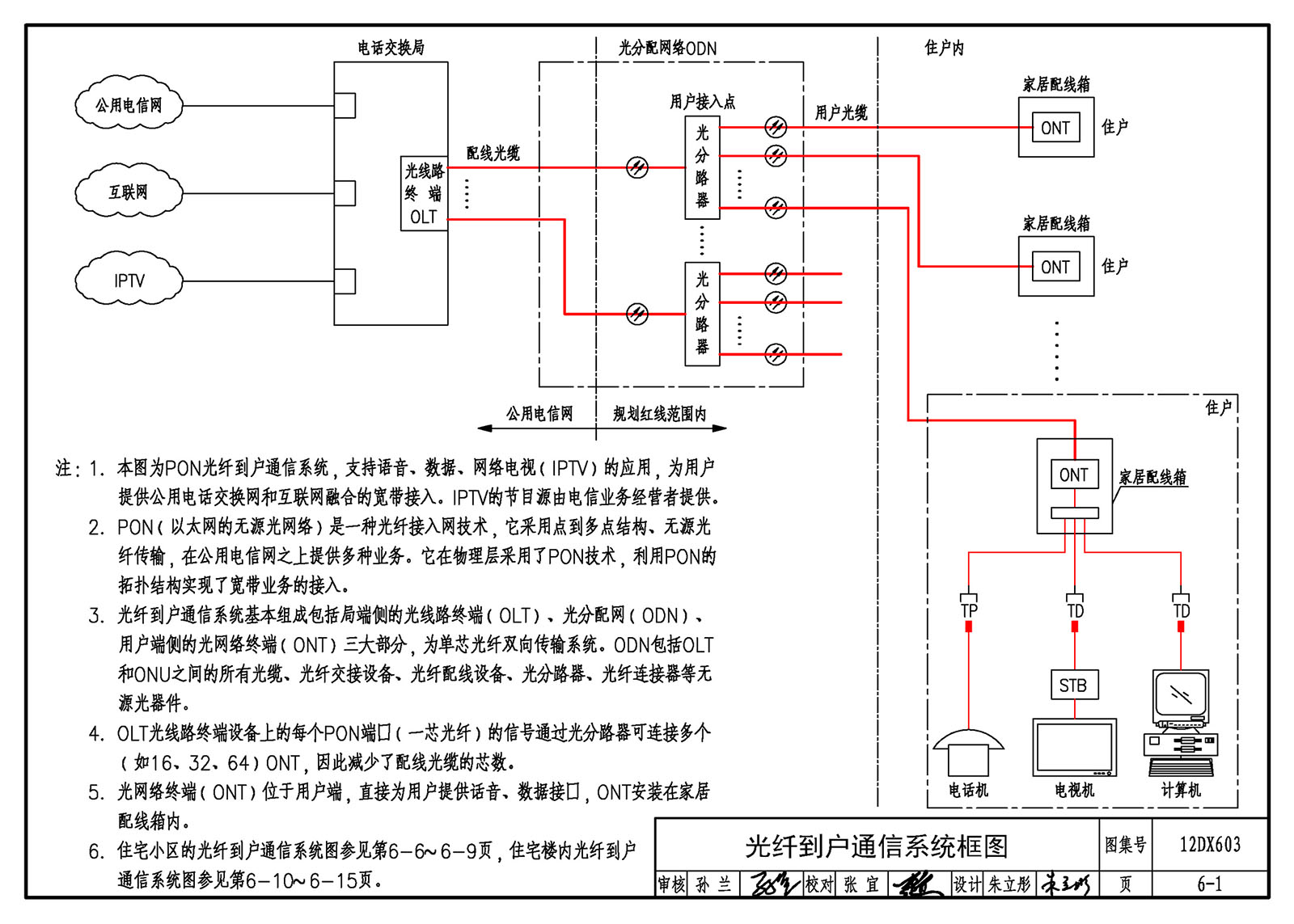

| 光纖到戶通信系統框圖 | 6-1 |
| 光纖到戶通信設施構成示意圖 | 6-2 |
| 用戶接入點位置示意圖 | 6-3 |
| 用戶接入點連接方式 | 6-5 |
| 住宅小區光纖到戶通信系統示意圖 | 6-6 |
| 多層住宅光纖到戶通信系統圖 | 6-10 |
| 中高層住宅光纖到戶通信系統圖 | 6-12 |
| 高層住宅光纖到戶通信系統圖 | 6-14 |
| 光纖到戶通信設施設備間、電信間 | 6-16 |
| 光纖配線箱及帶有光分路器配線箱示意圖 | 6-17 |
| 光纖到戶通信設施（箱、柜）規格及尺寸 | 6-18 |
| 有線電視雙向傳輸子系統組成 | 6-19 |
| 有線電視系統光纖到樓（FTTB）網絡框圖 | 6-20 |
| 多層住宅樓有線電視系統光纖到樓（FTTB）接入用戶分配網 | 6-21 |
| 高層住宅樓有線電視系統光纖到樓（FTTB）接入用戶分配網 | 6-23 |
| 有線電視系統用戶端連線圖 | 6-24 |
| 有線電視系統光纖到戶（FTTH）網絡框圖 | 6-25 |
| 有線電視系統光纖到戶（FTTH）網絡設施構成示意圖 | 6-26 |
| 有線電視系統光纖到戶（FTTH）網絡接入示意圖 | 6-27 |
| 家居配線箱示意圖 | 6-28 |
| 家居配線箱安裝 | 6-29 |
| 接線盒安裝 | 6-30 |
| 智能家居控制系統（KNX總線） | 6-31 |
| 智能家居控制系統（RS485總線） | 6-32 |
| 智能家居控制系統圖（無線） | 6-33 |
| 分戶熱計量節能控制系統圖 | 6-34 |
| 能耗計量及數據遠傳系統拓?fù)鋱D（TCP/IP） | 6-36 |
| 能耗計量及數據遠傳系統圖（TCP/IP） | 6-37 |
| 能耗計量及數據遠傳系統拓?fù)鋱D（總線） | 6-38 |
| 能耗計量及數據遠傳系統圖（總線） | 6-39 |
| 能耗計量及數據遠傳系統拓?fù)鋱D（電力載波） | 6-40 |
| 能耗計量及數據遠傳系統圖（電力載波） | 6-41 |
| 能耗計量及數據遠傳系統拓?fù)鋱D（無線） | 6-42 |
| 能耗計量及數據遠傳系統圖（無線） | 6-43 |
| 住宅小區廣播系統 | 6-44 |
| 室外揚聲器箱安裝 | 6-45 |
| 住宅小區建筑設備監控系統圖 | 6-46 |
| 住宅小區家居管理系統（HMS）框圖 | 6-47 |
| 住宅小區物業智能卡應用系統示意圖 | 6-48 |
| 住宅小區管理系統示意圖 | 6-49 |
| 公共安全系統 | |

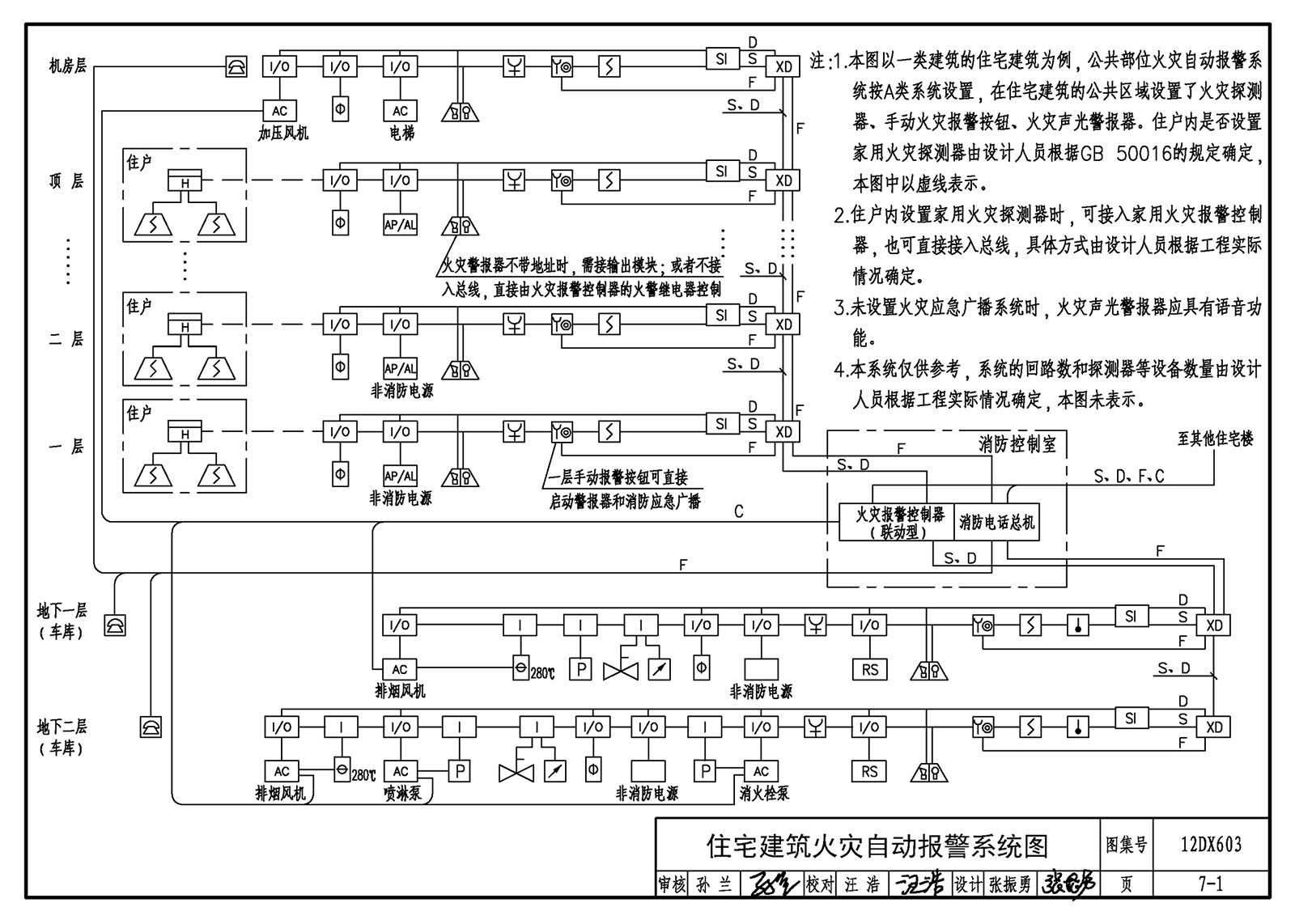

| 住宅建筑火災自動報警系統圖 | 7-1 |
| 消防應急廣播的設置 | 7-4 |
| 火災警報器的設置 | 7-5 |
| 總線型語音訪客對講系統 | 7-6 |
| 總線型可視訪客對講系統圖 | 7-7 |
| TCP/IP網絡+總線型訪客對講系統圖 | 7-8 |
| TCP/IP網絡型訪客對講系統圖 | 7-9 |
| 別墅TCP/IP網絡+總線型可視訪客對講系統圖 | 7-10 |
| 別墅TCP/IP網絡型可視訪客對講系統圖 | 7-11 |
| 主動紅外入侵探測型電子周界防護系統 | 7-12 |
| 聯動型電子周界防護系統 | 7-13 |
| 家居入侵報警系統圖 | 7-14 |
| 住宅小區入侵報警系統圖 | 7-15 |
| 電子巡查管理系統示意圖 | 7-16 |
| 停車場(庫)管理系統示意圖 | 7-17 |
| 一入一出型停車場（庫）管理系統 | 7-18 |
| 多入多出型停車場(庫)管理系統 | 7-19 |
| 車位引導型停車場(庫)管理系統 | 7-20 |
| 模擬型視頻安防監控系統 | 7-21 |
| 模擬+數字型視頻安防監控系統 | 7-22 |
| 全數字型視頻安防監控系統 | 7-23 |
| 攝像機供電方式 | 7-24 |
| 公共安全系統接口、聯動、接線圖 | 7-25 |
| 可燃?xì)怏w探測器安裝與控制圖 | 7-26 |
| 訪客對講設備安裝示意圖 | 7-27 |
| 磁開關入侵探測器安裝示意圖 | 7-29 |
| 主動紅外入侵探測器安裝示意圖 | 7-30 |
| 信息鈕安裝示意圖 | 7-31 |
| 攝像機安裝示意圖 | 7-32 |
| 室外攝像機安裝圖 | 7-34 |
| 工程示例 | |
| 公租房電氣平面示例 | 8-1 |
| 一戶室住宅電氣平面示例 | 8-2 |
| 一戶室住宅弱電平面示例 | 8-3 |
| 二戶室住宅電氣平面示例 | 8-4 |
| 二戶室住宅弱電平面示例 | 8-5 |
| 二戶室住宅消防平面示例 | 8-6 |
| 三戶室住宅電氣平面示例 | 8-7 |
| 三戶室住宅弱電平面示例 | 8-8 |
| 三戶室住宅消防平面示例 | 8-9 |
| 復式住宅上層電氣平面示例 | 8-10 |
| 復式住宅下層電氣平面示例 | 8-11 |
| 復式住宅信息系統平面示例 | 8-12 |
| 別墅地下一層電氣平面示例 | 8-13 |
| 別墅一層電氣平面示例 | 8-14 |
| 別墅二層電氣平面示例 | 8-15 |
| 別墅一層弱電平面示例 | 8-16 |
| 別墅二層弱電平面示例 | 8-17 |
| 公租房、一室戶、二室戶戶內配電箱系統示例 | 8-18 |
| 三室戶和復式住宅戶內配電箱系統示例 | 8-19 |
| 別墅家具配電箱、家居配線箱系統圖 | 8-20 |
| 相關技術資料 | 204 |
樣張
