14S104：二次供水消毒設備選用及安裝
- 圖集編號
- 14S104
- 圖集名稱
- 二次供水消毒設備選用及安裝
- 定價
- 24.00 元
- 開本
- 16 開
- 主編單位
- 中國航空規劃建設發展有限公司
內容簡介
14S104《二次供水消毒設備選用及安裝》國家建筑標準設計圖集適用于建筑小區、廠區、民用建筑及工業建筑生活飲用水二次供水工程中消毒設備的選用及安裝，一次供水消毒可參考使用。
主要內容包括：包括紫外線消毒器、紫外線協同防污消毒器、水箱臭氧自潔器等設備的特點與適用條件、安裝尺寸、規格與性能以及安裝使用方式等。
根據新的國家和行業標準規范，對原圖集02SS104《二次供水消毒設備選用與安裝》進行修編，將近年來二次供水消毒技術發展的新成果編入本圖集，對于指導設計、施工人員正確選用與安裝二次供水消毒設備將起到指導作用。
目錄
| 目錄 | 1 |
|---|---|

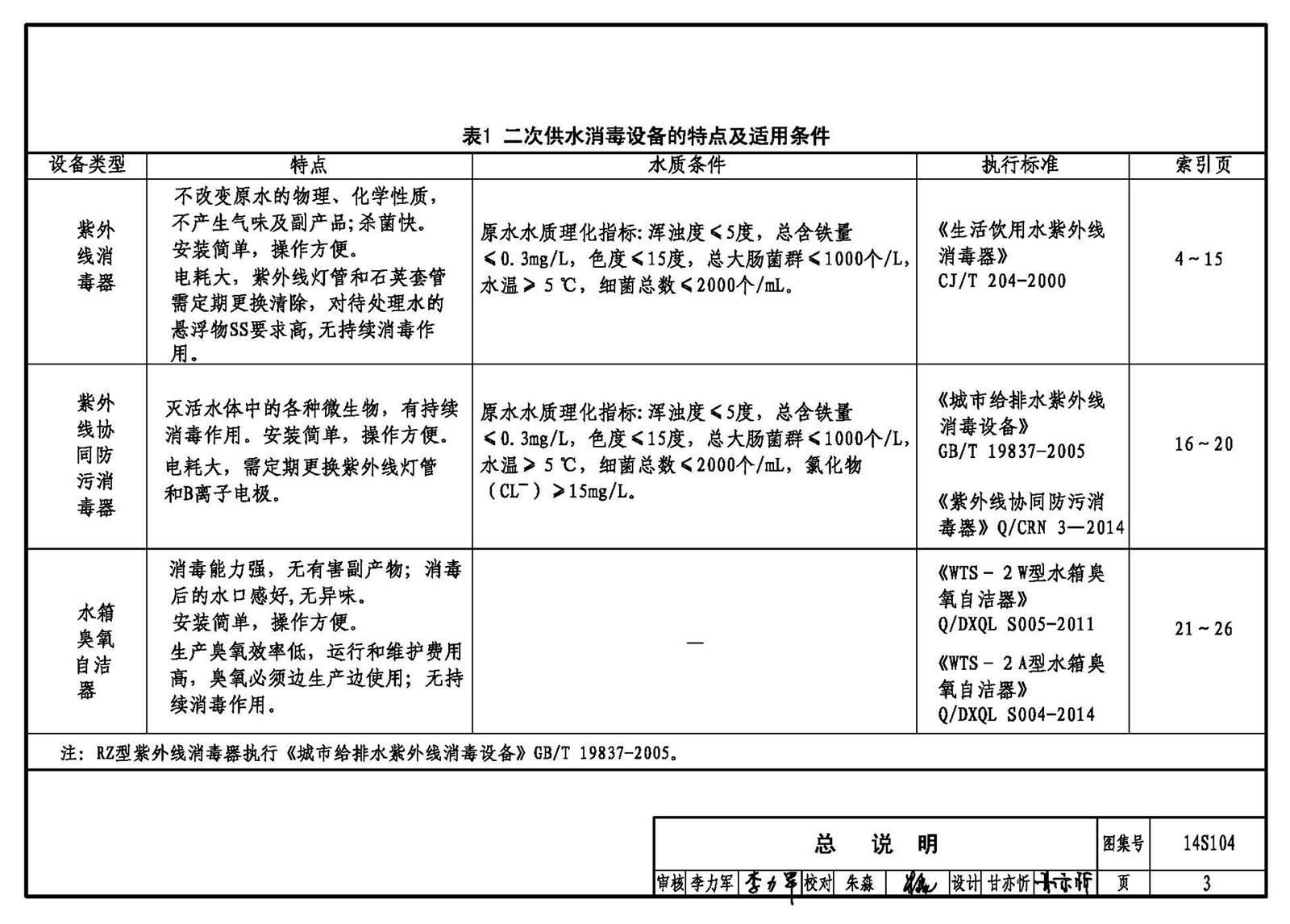

| 總說明 | 2 |
| 紫外線消毒器 | |
| 紫外線消毒器設計安裝說明 | 4 |
| 產品標準主要技術要求摘錄(CJ/T) | 5 |

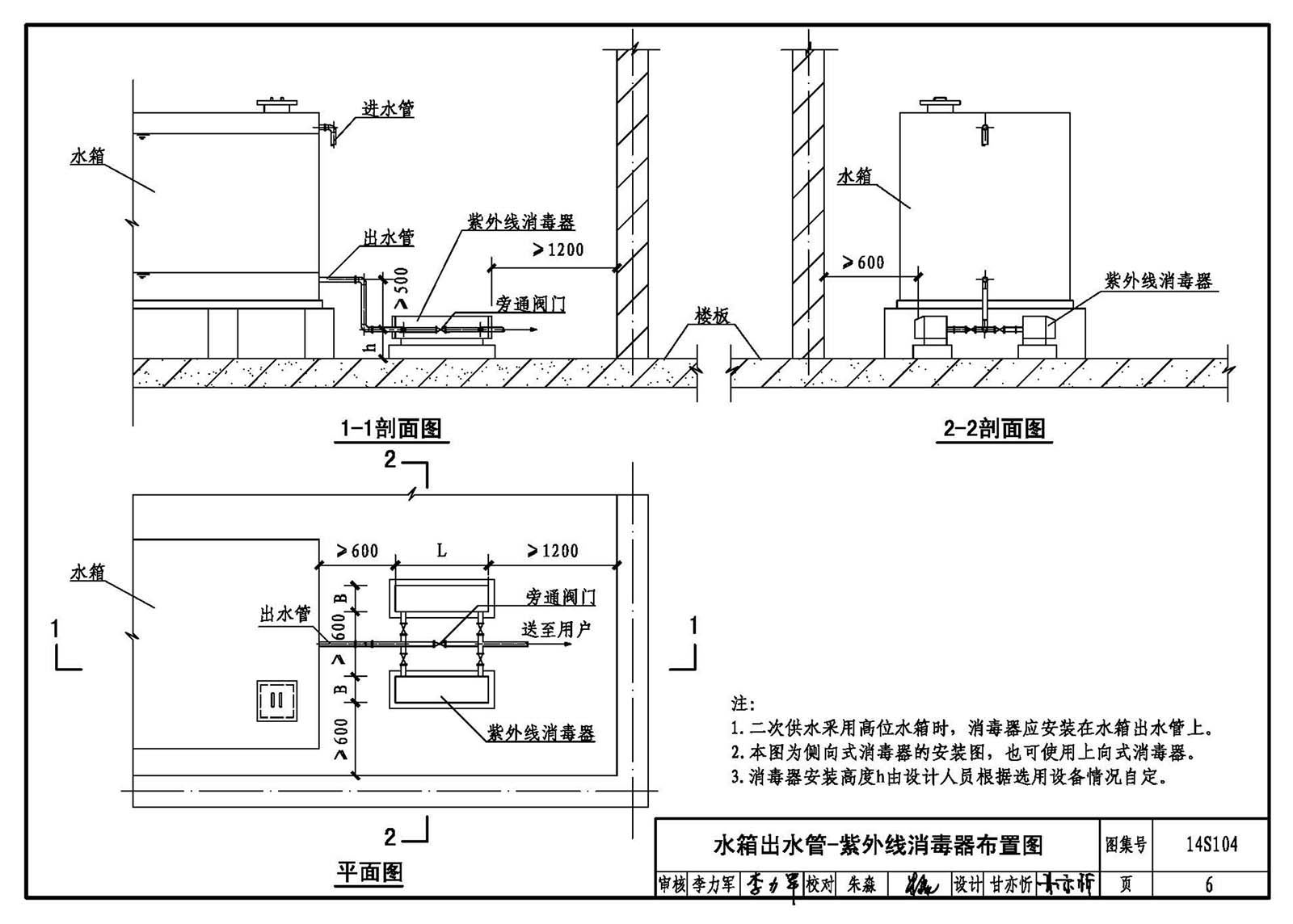

| 水箱出水管-紫外線消毒器布置圖 | 6 |
| 氣壓罐出水管-紫外線消毒器布置圖 | 7 |
| 水泵出水管-紫外線消毒器布置圖 | 8 |
| 水泵吸水管-紫外線消毒器布置圖 | 9 |
| QL型紫外線消毒器(側向式) | 10 |
| QL型紫外線消毒器(上向式) | 11 |
| QL型紫外線消毒器規格性能表 | 12 |
| QL型紫外線消毒器安裝尺寸表 | 13 |
| RZ型紫外線消毒器 | 14 |
| RZ型紫外線消毒器規格性能及安裝尺寸表 | 15 |
| 紫外線協同防污消毒器 | |
| 紫外線協同防污消毒器設計安裝說明 | 16 |
| 產品標準主要技術要求摘錄(GB/T) | 17 |
| 產品標準主要技術要求摘錄(Q/CRN) | 18 |

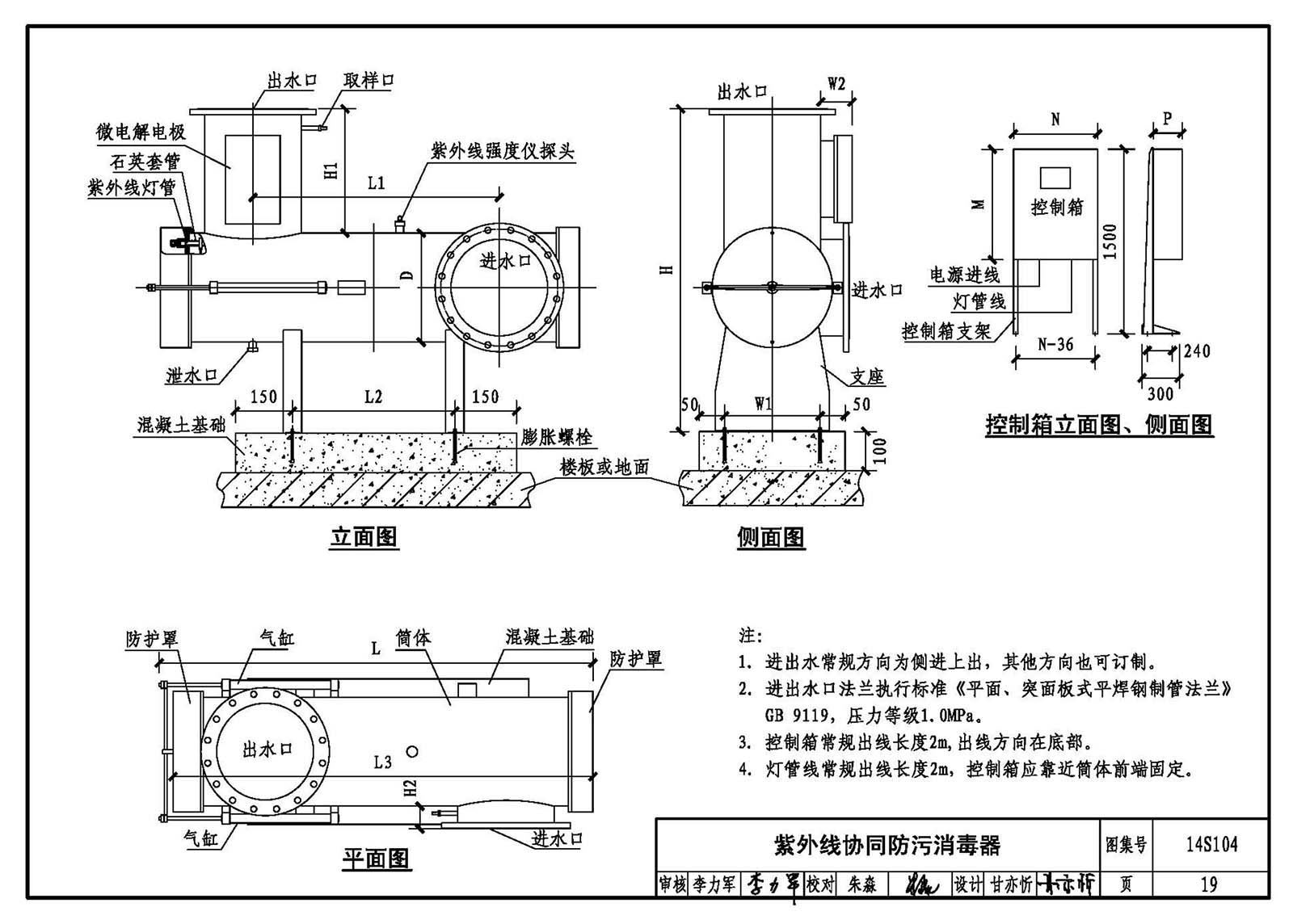

| 紫外線協同防污消毒器 | 19 |
| 紫外線協同防污消毒器規格性能及安裝尺寸表 | 20 |
| 水箱臭氧自潔器 | |
| 水箱臭氧自潔器設計安裝說明 | 21 |
| 產品標準主要技術要求摘錄(Q/DXQL) | 22 |

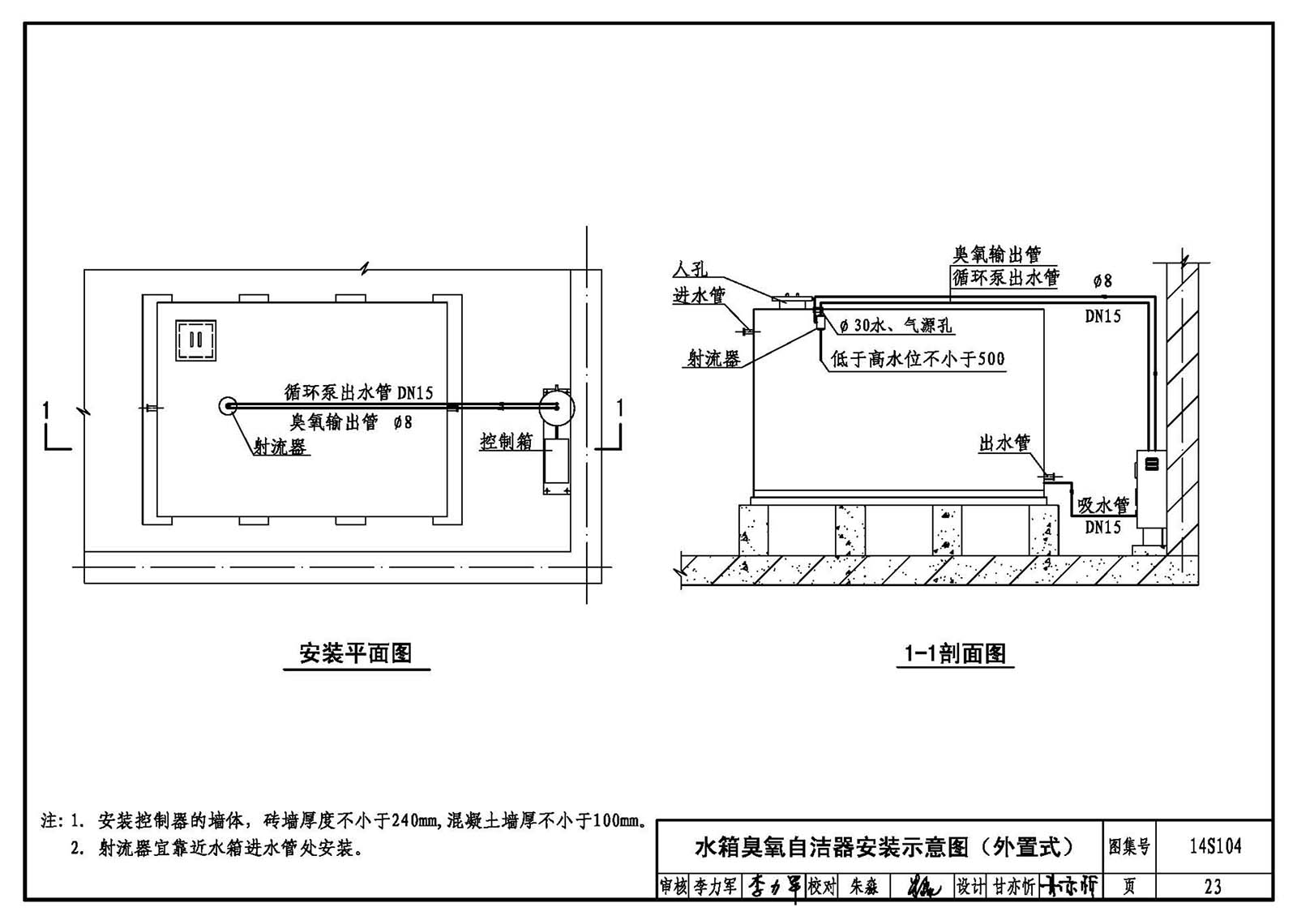

| 水箱臭氧自潔器安裝示意圖(外置式) | 23 |
| 水箱臭氧自潔器安裝示意圖(內置式) | 24 |
| 水箱臭氧自潔器 | 25 |
| 水箱臭氧自潔器規格性能及安裝尺寸表 | 26 |
