14K206 《金屬管道補償設計與選用》國家建筑標準設計圖集為新編圖集，本圖集為暖通專業蒸汽、水系統管道補償設計與選用圖集，適用于一般民用及工業建筑。本圖集室外部分管線只涉及直埋敷設形式且管徑≤DN400；圖集適用管徑為公稱直徑DN25mm～DN400mm；適用的流體介質及設計參數為: 小于等于0.5MPa的飽和蒸汽管道、小于等于150℃的熱水或蒸汽凝結水管道及大于等于-10℃的冷水管道（含鹽水）；適用的管材為低壓流體輸送用焊接鋼管、輸送流體用無縫鋼管、螺旋焊接鋼管（室外管道）、鋼制內管及保溫層和保護殼結合為一體的預制直埋保溫管道。

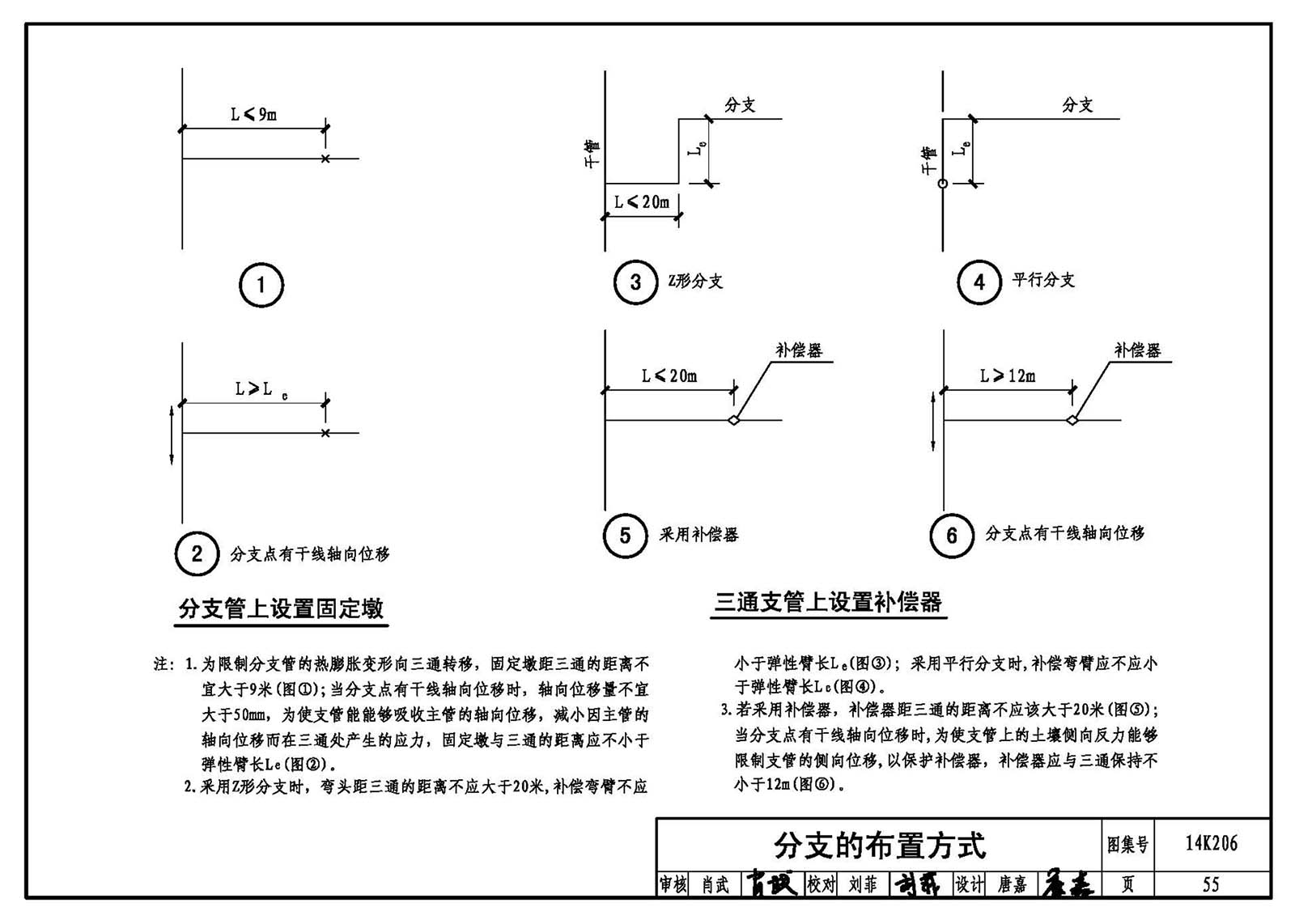

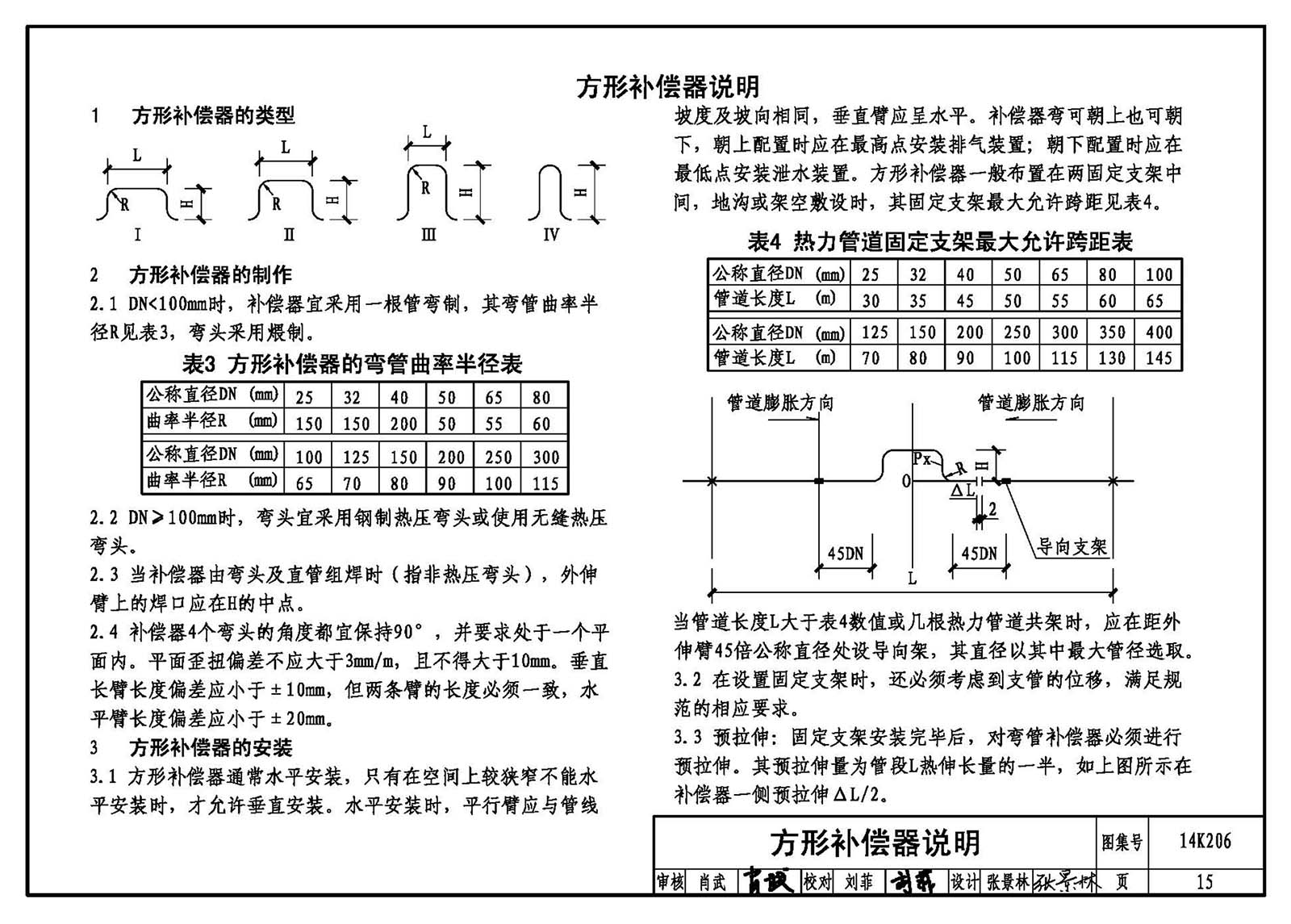

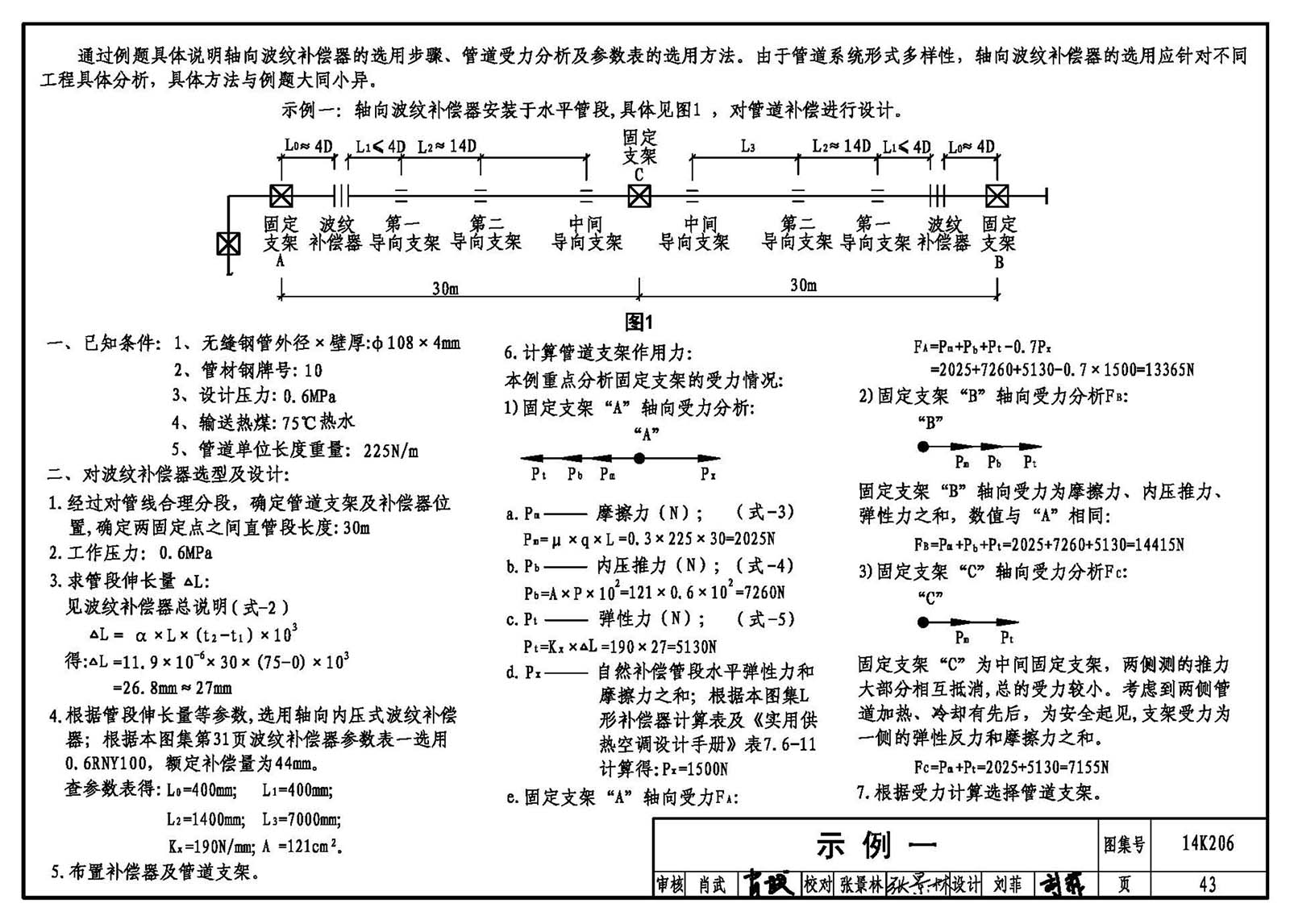

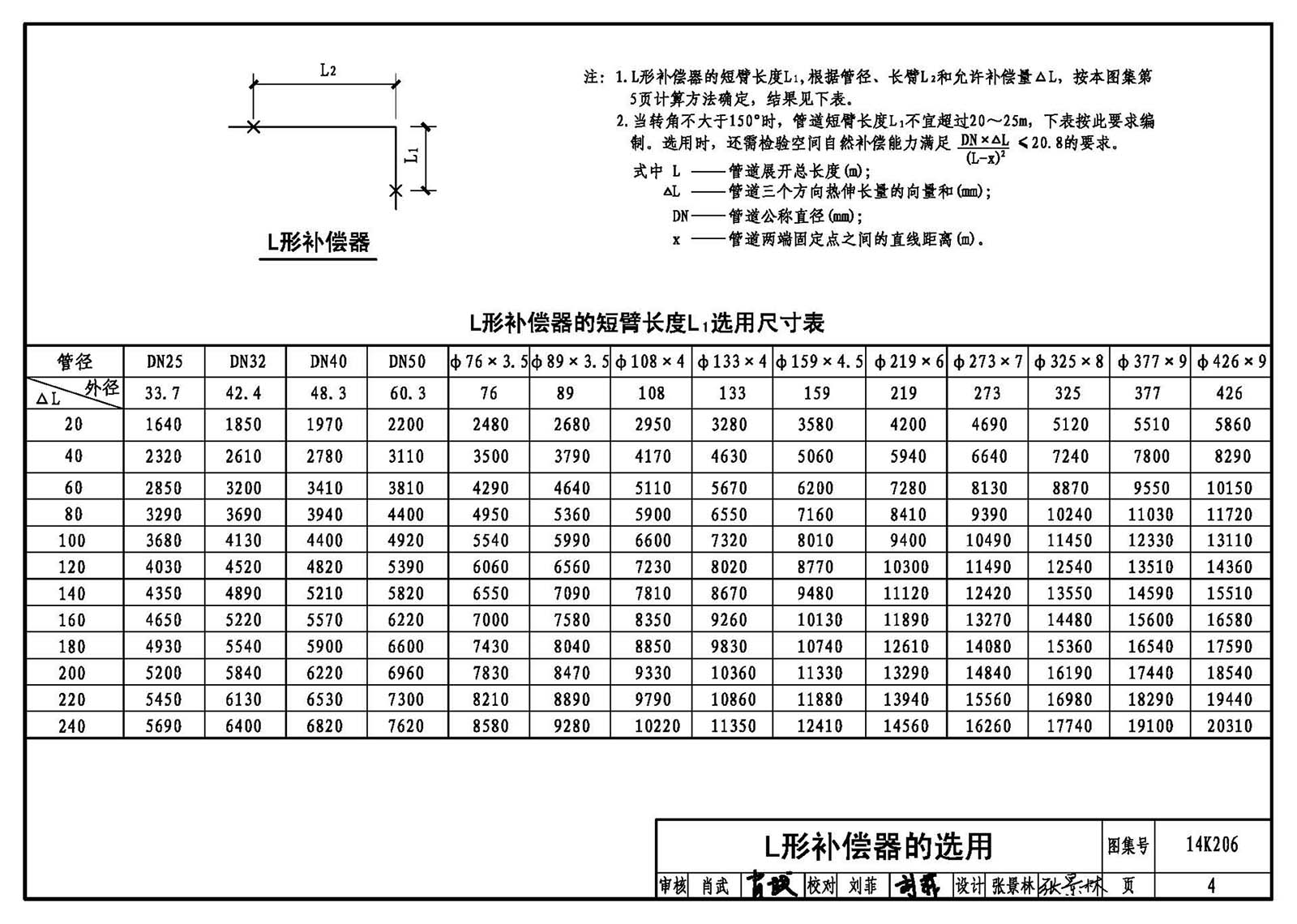

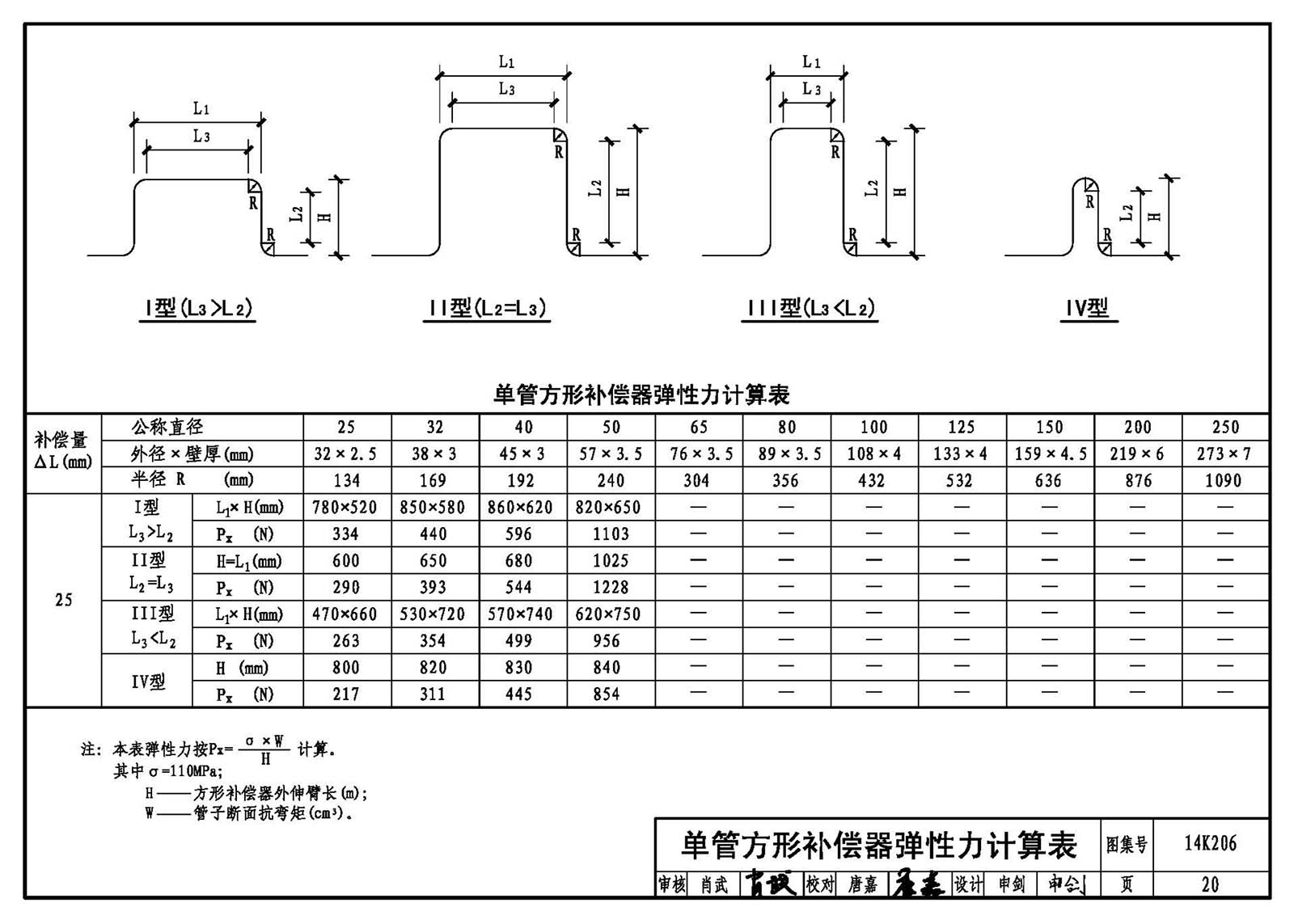

 　　本圖集主要內容包括室內及室外直埋管道補償設計與選用兩部分，具體為：L形補償器的選用和彈性力計算； Z形補償器的選用和彈性力計算；方形補償器的選用和彈性力計算；波紋補償器參數表；室外直埋管道補償設計。

 　　本圖集計算公式及選用方法清晰，數據來源明確，為相關技術人員提供了很好的設計和選用指導。
