14X505-1：《火災自動報警系統設計規范》圖示
- 圖集編號
- 14X505-1
- 圖集名稱
- 《火災自動報警系統設計規范》圖示
- 定價
- 58.00 元
- 開本
- 16 開
- 主編單位
- 公安部沈陽消防研究所
- 中國建筑標準設計研究院
內容簡介
14X505-1 《火災自動報警系統設計規范圖示》以圖文并茂的形式解析《火災自動報警系統設計規范》GB 50116-2013的部分重點條文。主要包括規范中系統設計的基本規定、消防聯動控制設計、火災探測器的選擇、系統設備的設置、住宅建筑火災自動報警系統、可燃?xì)怏w探測報警系統、電氣火災監控系統、系統供電及布線、典型場所的火災自動報警系統。本圖集主要解析修訂后規范中的重點、難點，可幫助設計人員正確理解修訂后規范的要求。本圖集適用于新建、擴建和改建的建、構筑物中設置的火災自動報警系統的設計，審圖和施工人員可參考使用。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 圖形及文字符號 | 5 |
| 火災自動報警系統框圖（現行） | 7 |
| 火災自動報警系統框圖（目標） | 8 |
| 火災報警控制器和消防聯動控制器 | 9 |

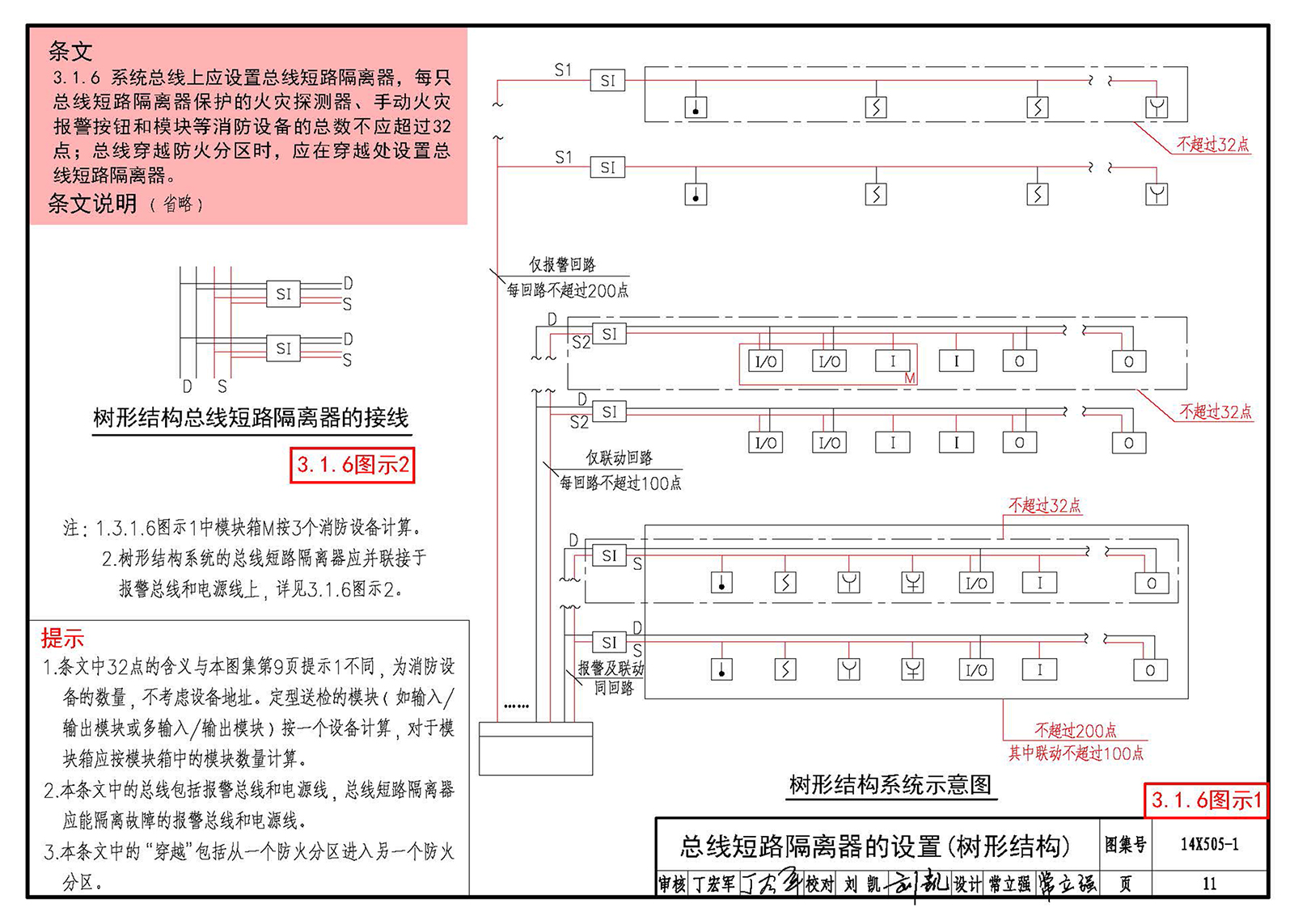

| 總線短路隔離器的設置(樹形結構) | 11 |
| 總線短路隔離器的設置(環形結構) | 12 |
| 系統跨越避難層時的設計 | 13 |
| 火災自動報警系統形式的選擇 | 14 |
| 區域報警系統 | 15 |
| 集中報警系統框圖 | 16 |

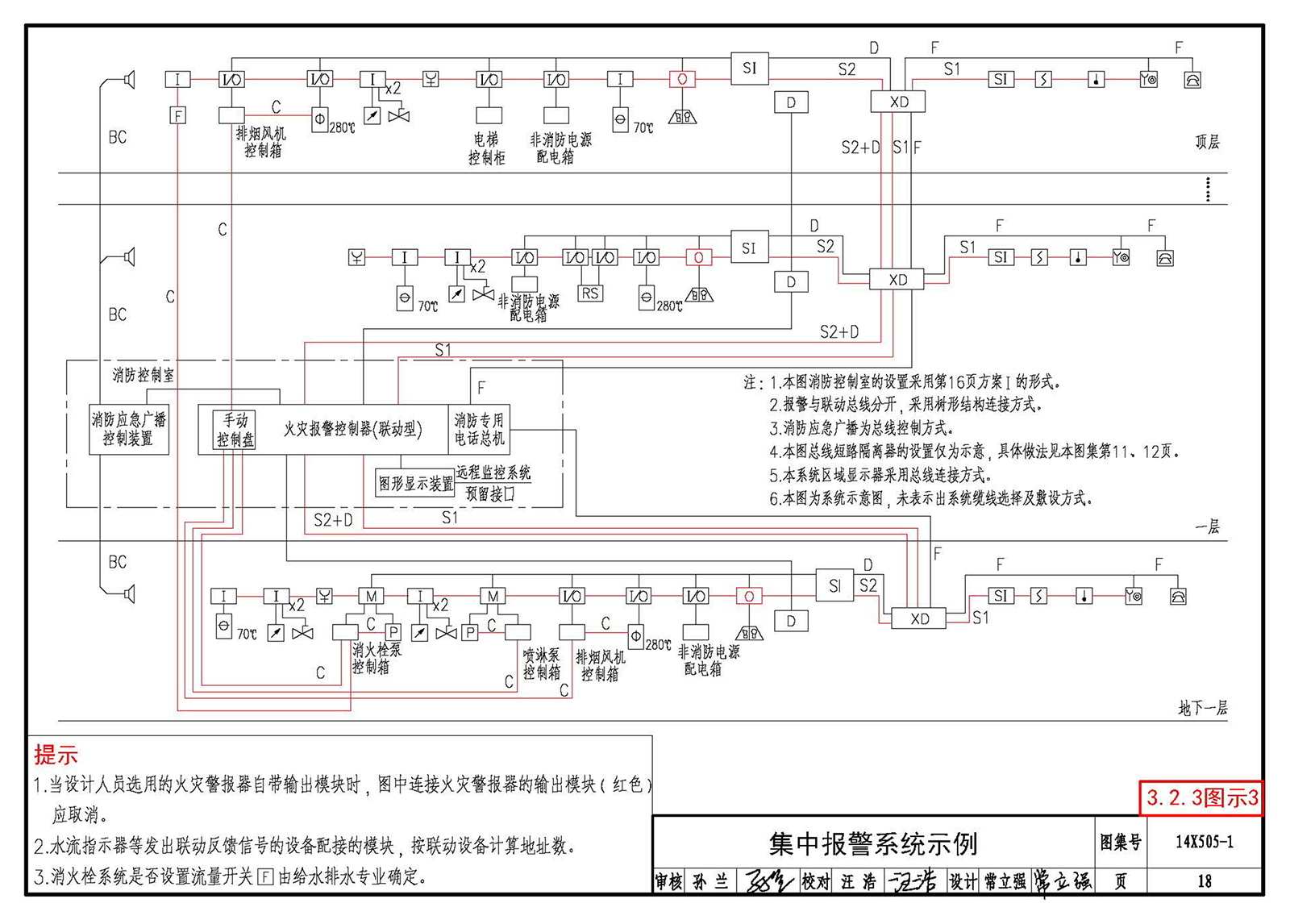

| 集中報警系統示例 | 18 |
| 控制中心報警系統框圖 | 20 |
| 消防控制室布置圖 | 21 |
| 火災自動報警系統主要聯動信號 | 23 |
| 主要連鎖觸發和連鎖控制信號 | 25 |

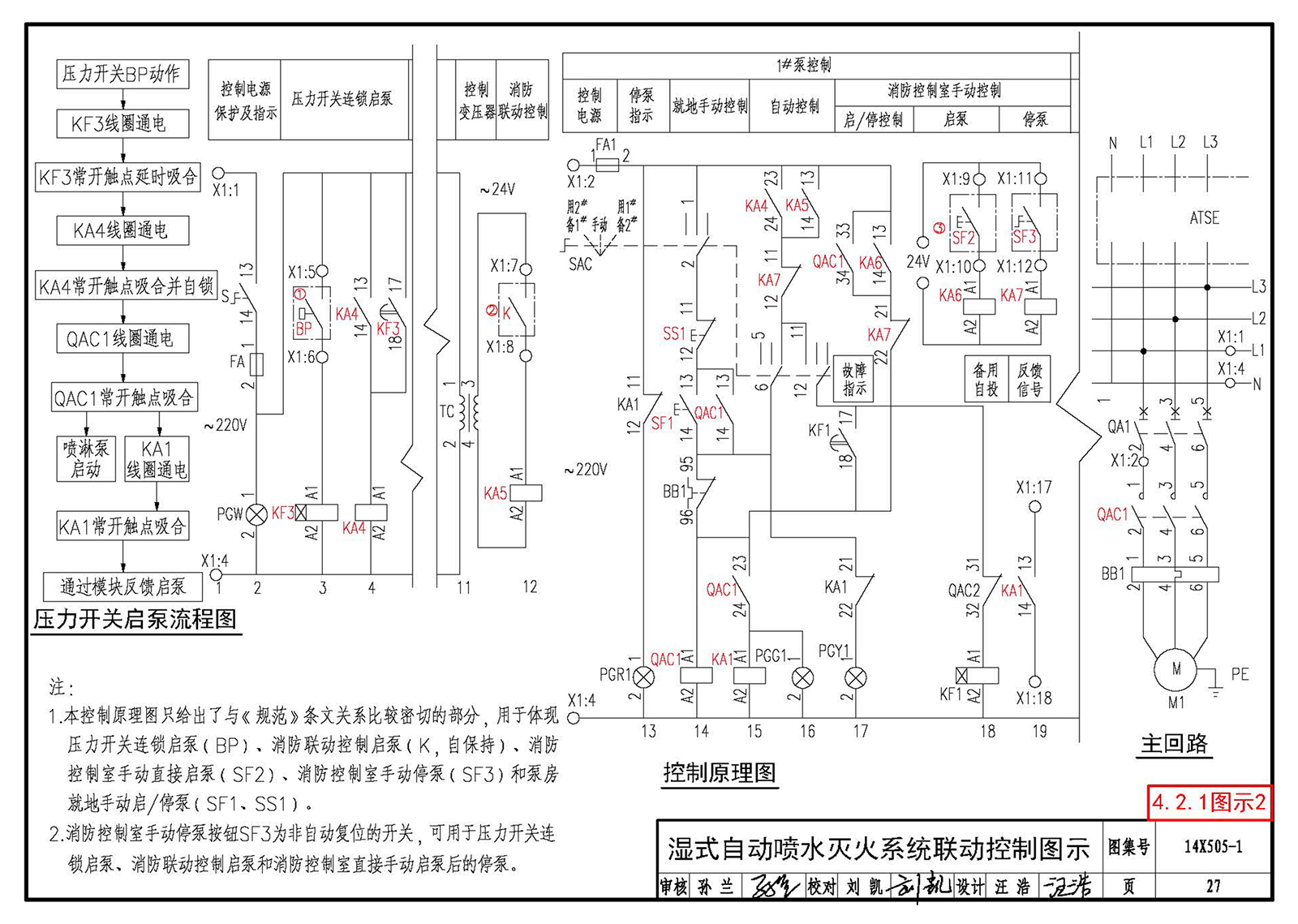

| 濕式自動噴水滅火系統聯動控制圖示 | 26 |
| 濕式消火栓系統聯動控制圖示 | 28 |
| 氣體滅火系統聯動控制圖示 | 30 |
| 防排煙系統聯動控制圖示 | 31 |

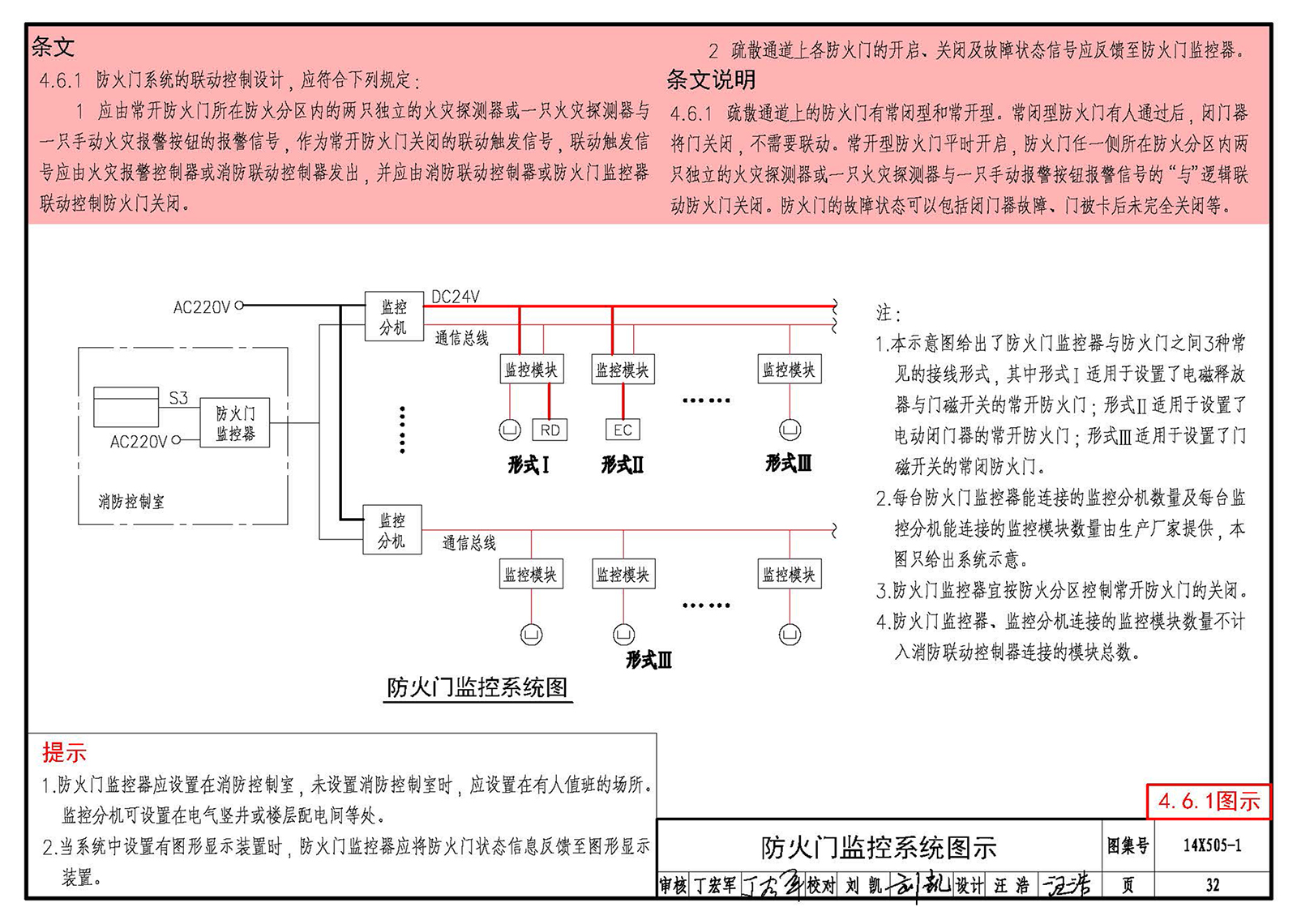

| 防火門監控系統圖示 | 32 |
| 單開防火門監控系統安裝圖示 | 33 |
| 雙開防火門監控系統安裝圖示 | 34 |
| 消防應急廣播系統聯動控制圖示 | 35 |

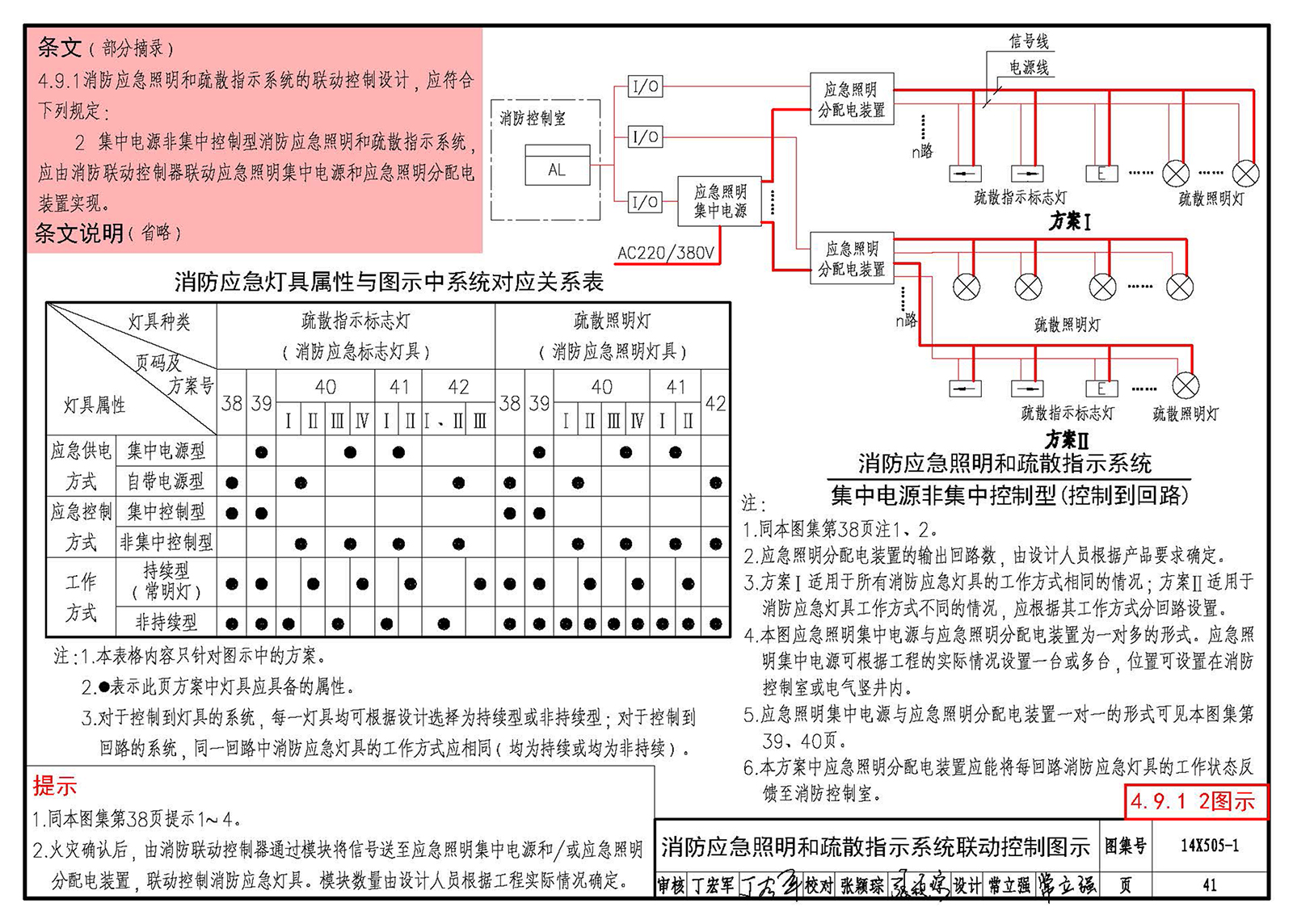

| 消防應急照明和疏散指示照明系統聯動控制圖示 | 38 |
| 備用照明系統 | 43 |
| 區域火災報警控制器的設置 | 44 |
| 房間被分隔時點型探測器的設置 | 45 |
| 電梯機房火災探測器的設置 | 46 |
| 火焰探測器和圖像型火災探測器的設置 | 47 |
| 線型光束感煙火災探測器的設置 | 48 |
| 線型感溫火災探測器的設置 | 49 |
| 管路采樣式吸氣感煙火災探測器的設置 | 50 |
| 感煙火災探測器在隔柵吊頂場所的設置 | 52 |
| 區域顯示器(火災顯示盤)的設置 | 53 |

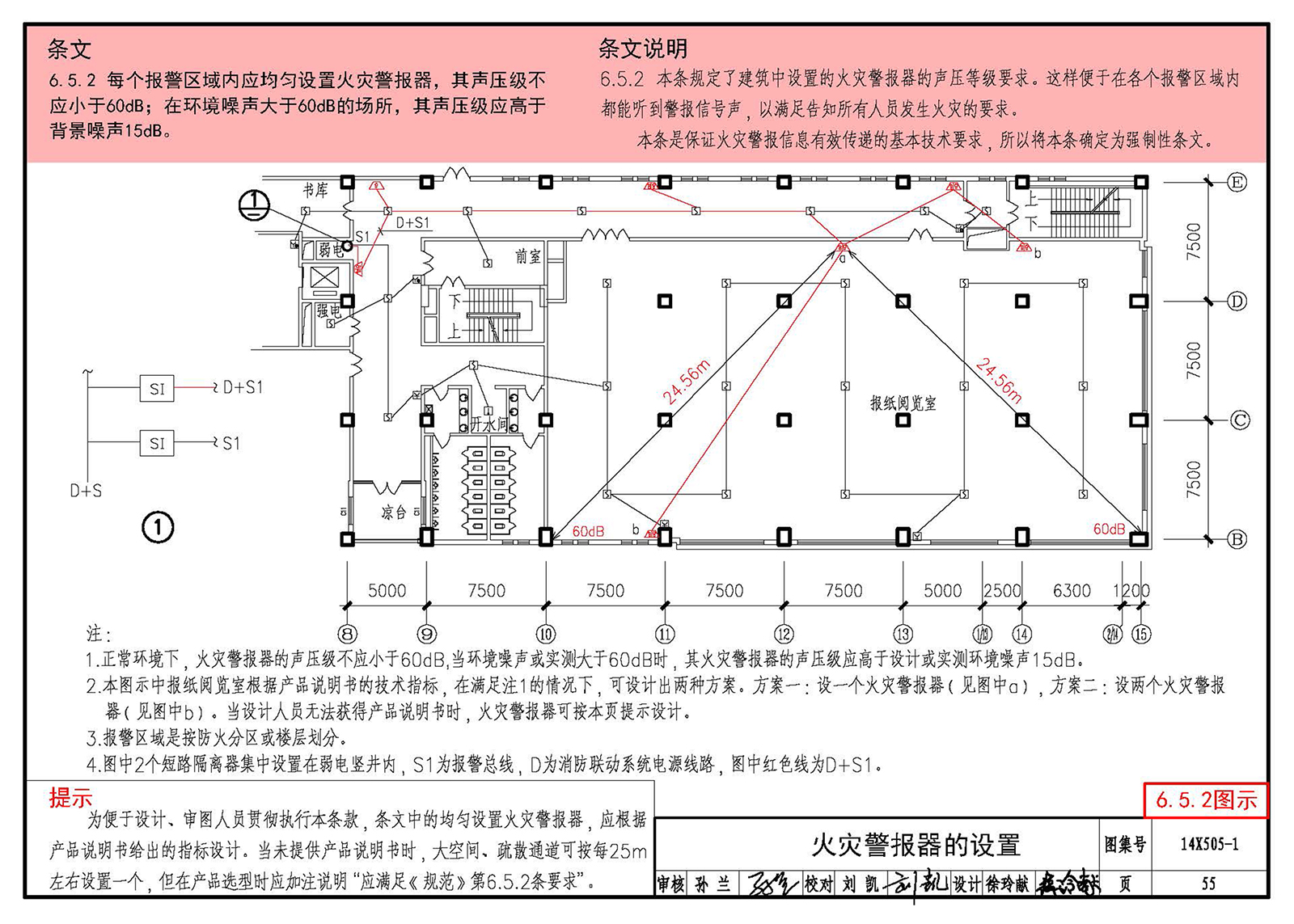

| 火災警報器的設置 | 54 |
