12SK407 《輻射供冷末端施工安裝》國家建筑標準設計試用圖集為新編圖集，適用于空調末端形式全部或部分采用輻射供冷方式的新建民用建筑，輻射末端承擔部分或全部室內顯熱負荷，送風系統承擔室內潛熱負荷、新風負荷及部分顯熱負荷，供冷冷媒溫度不應低于16℃；改擴建民用建筑可參照?qǐng)?zhí)行。

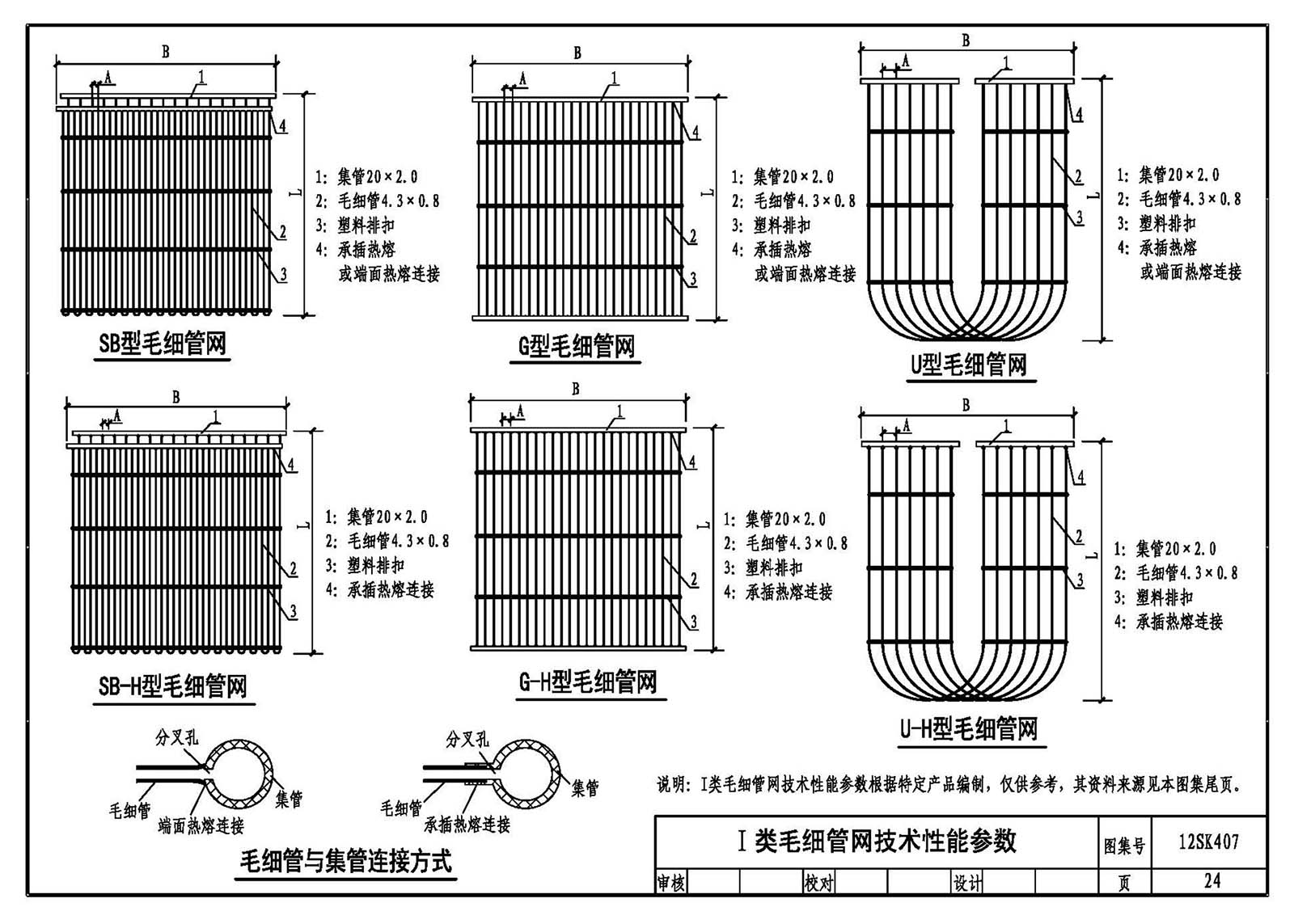

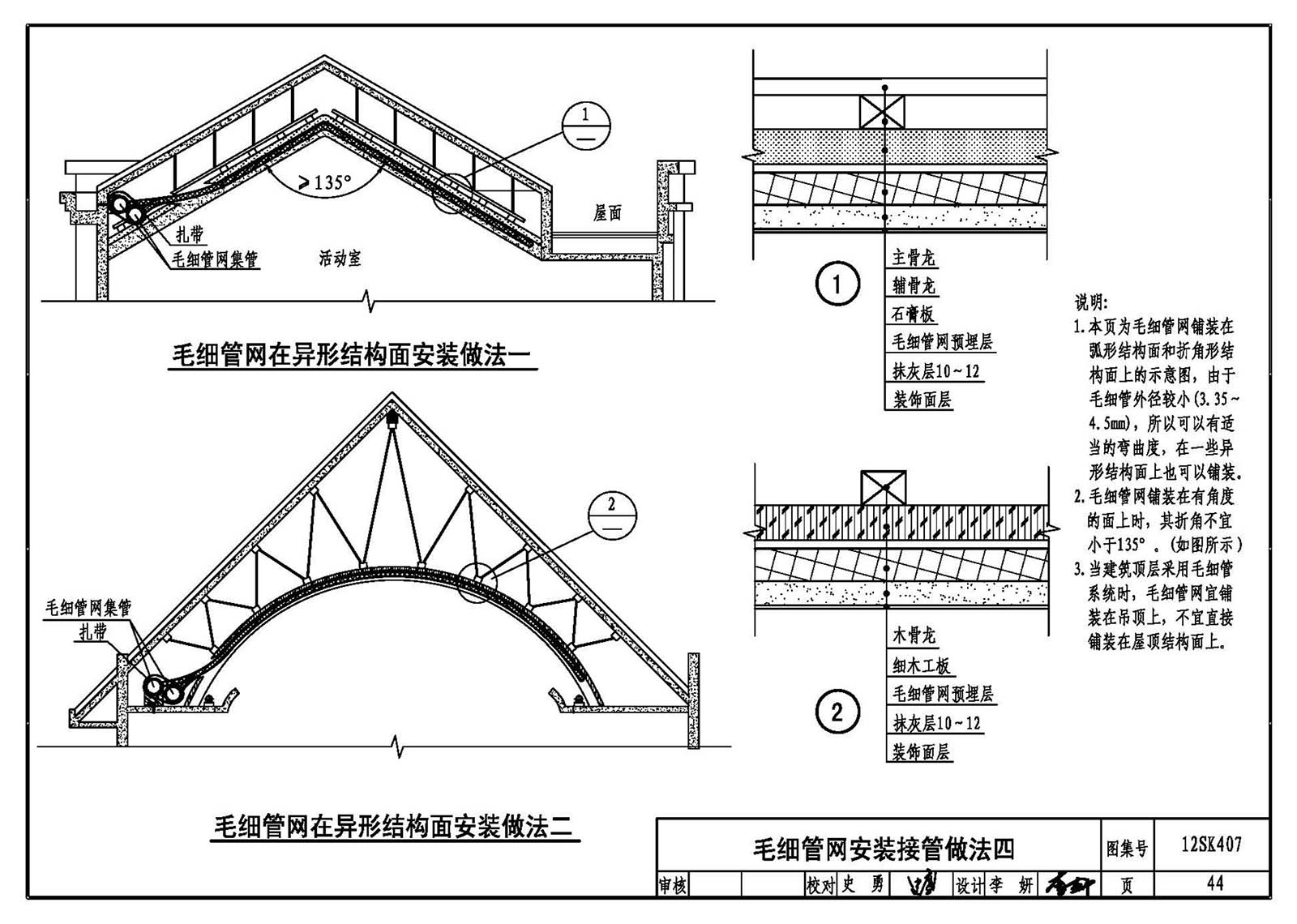

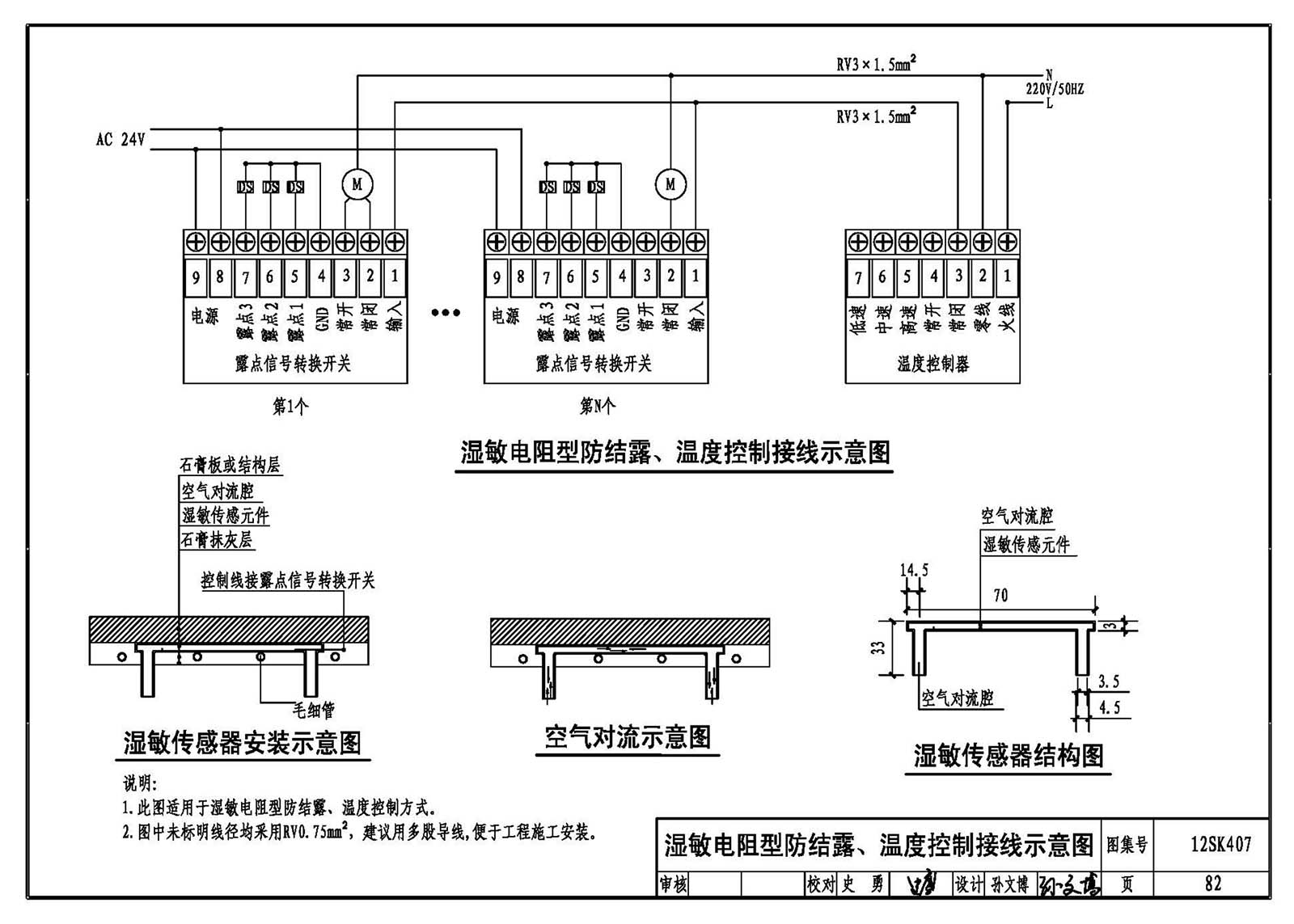

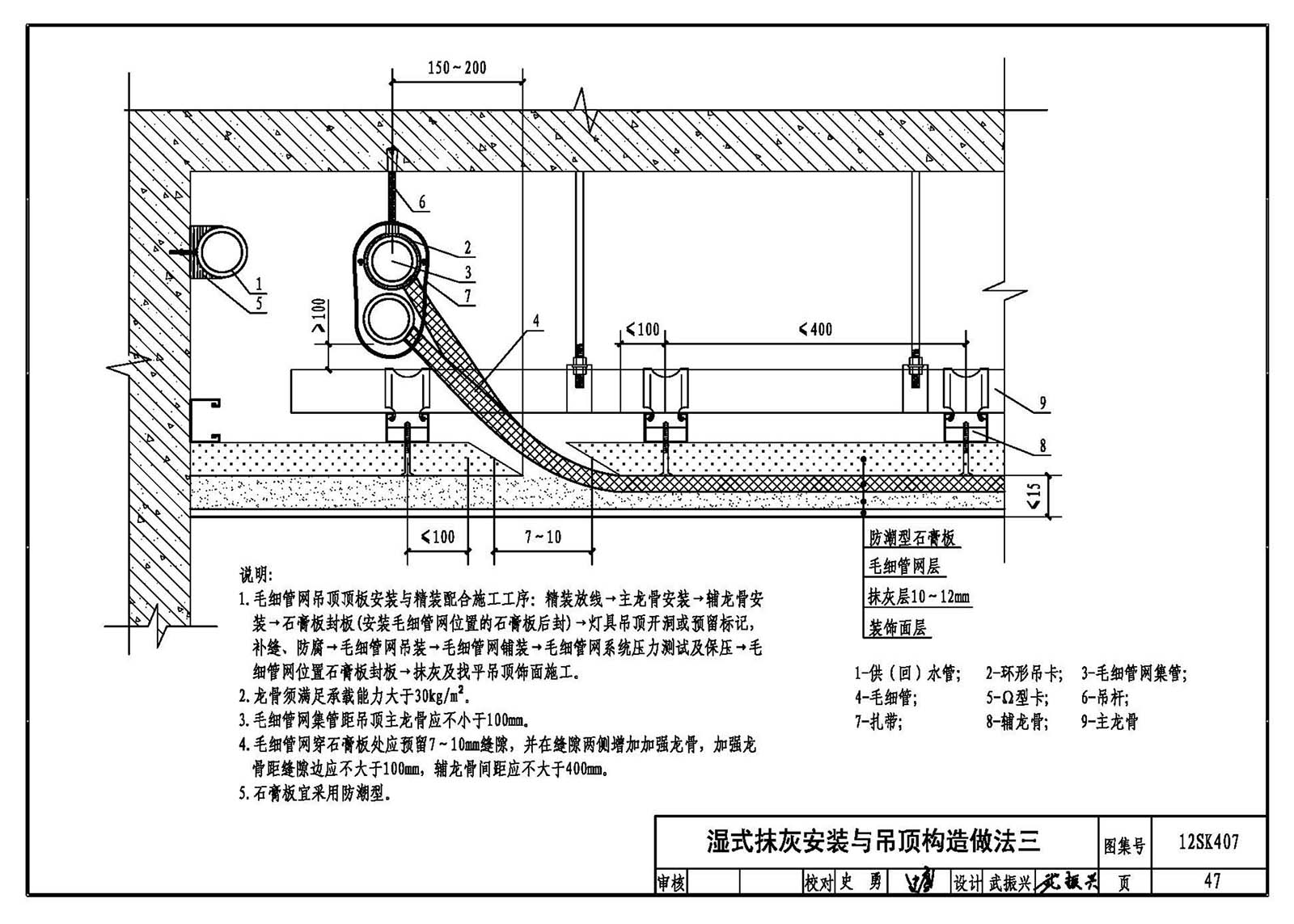

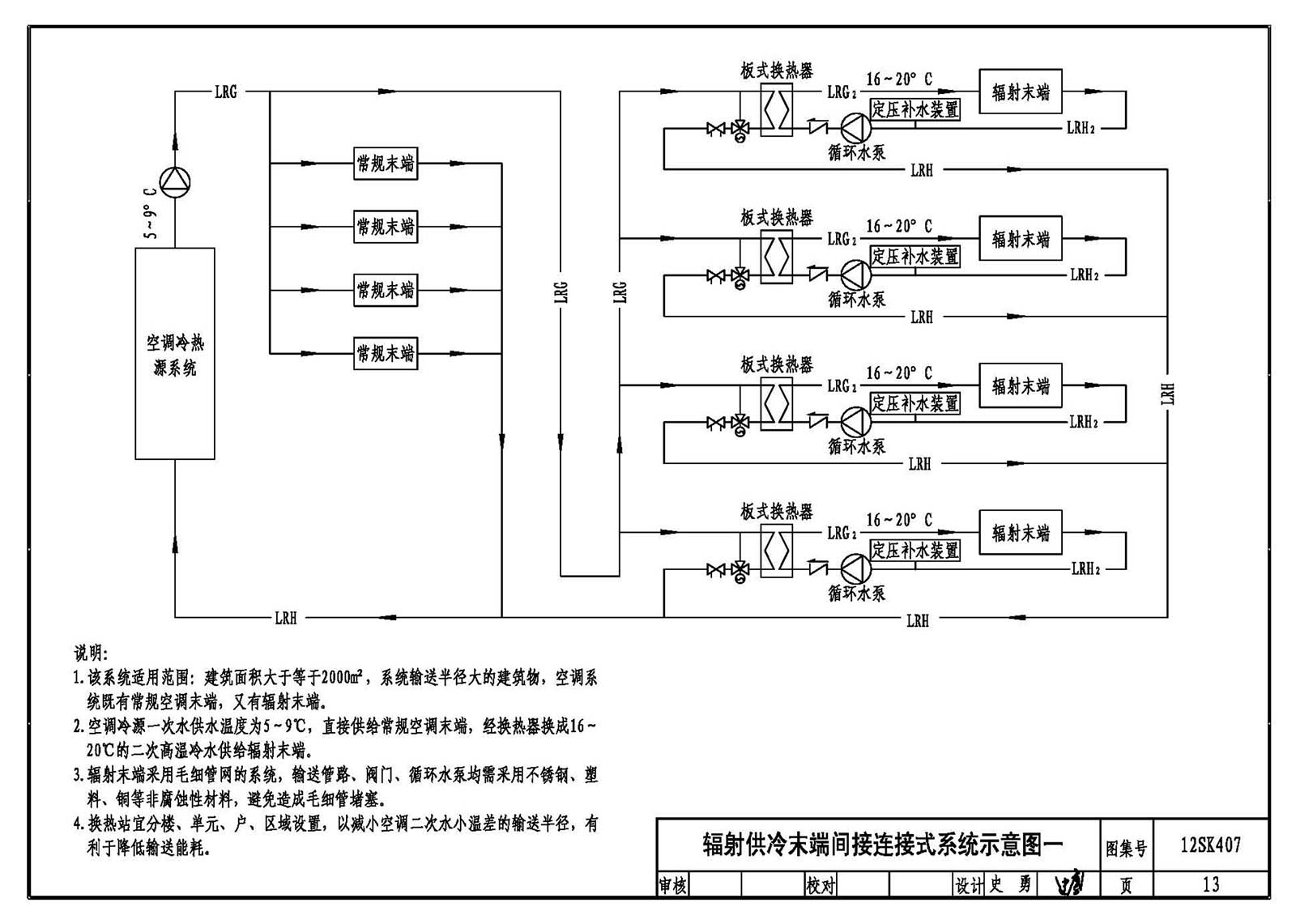

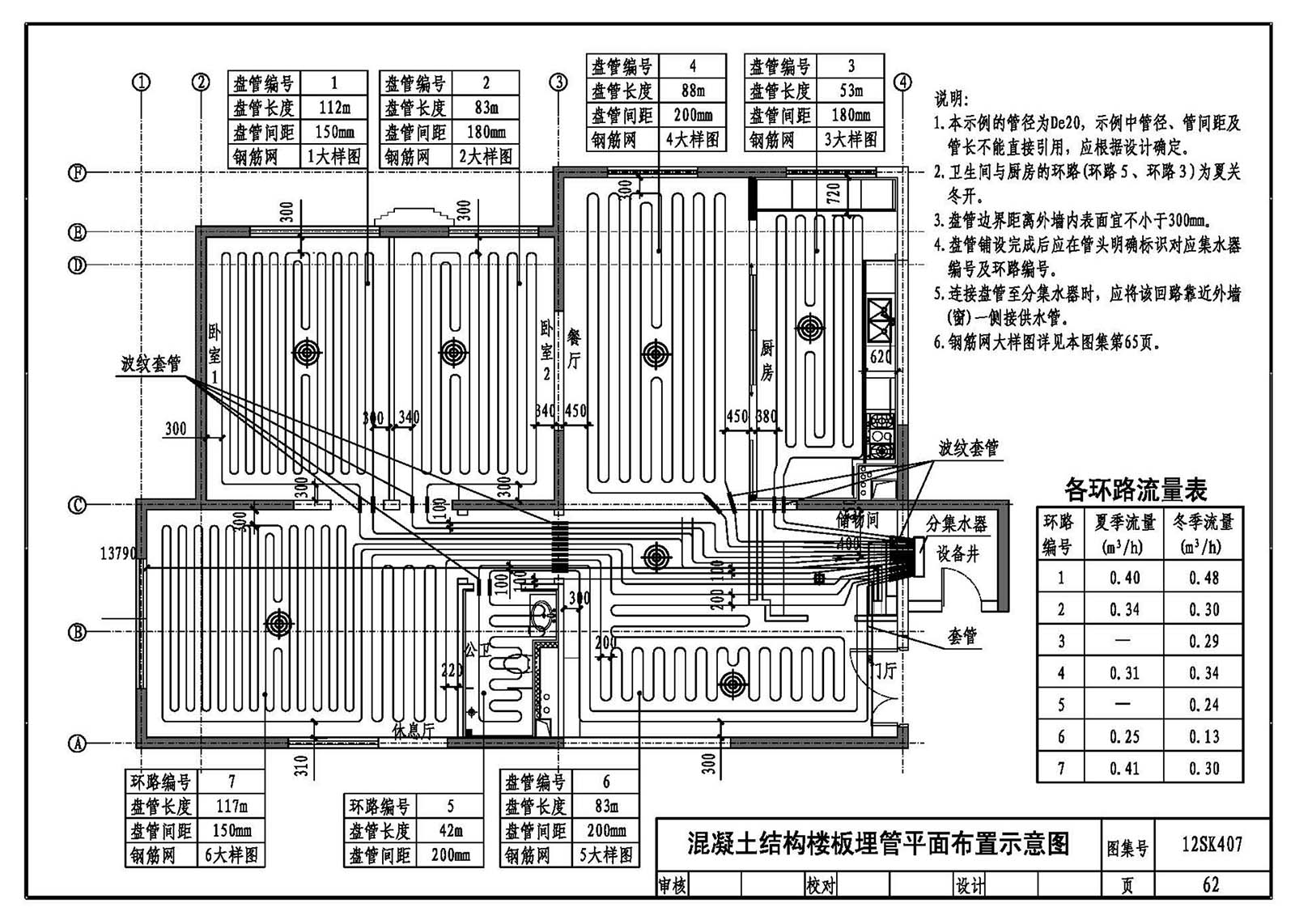

　　本圖集主要內容包括以下五部分：輻射供冷末端系統原理圖、毛細管網供冷末端系統施工安裝、混凝土結構樓板埋管及地面填充層埋管供冷末端系統施工安裝、預制輻射吊頂板供冷末端系統施工安裝、防結露控制系統施工安裝。其中，系統原理圖部分給出了三種直接連接、兩種間接連接的系統形式；毛細管網部分給出了兩類產品的性能參數、安裝示例、固定方式，以及地面、頂面、墻面敷設的構造做法和安裝詳圖等；混凝土結構樓板埋管部分給出了平面示意圖、換熱盤管固定方法及安裝詳圖；預制吊頂板輻射部分給出了模塊示例及安裝做法；防結露控制部分給出了電氣原理圖及平面圖。

　　本圖集結合目前工程常用做法，廣泛收集技術資料，綜合國內外設計院和企業的設計、施工經驗，給出了輻射供冷各種形式的施工安裝詳圖。內容豐富，數據詳實，為廣大設計、施工人員提供了很好的技術支持。
