14J206：種植屋面建筑構造
- 圖集編號
- 14J206
- 圖集名稱
- 種植屋面建筑構造
- 定價
- 58.00 元
- 開本
- 16 開
- 主編單位
- 中國京冶工程技術有限公司
- 中國建筑標準設計研究院
內容簡介
本圖集是根據《種植屋面工程技術規程》JGJ 155-2013編制的，適用于新建、改建、擴建、既有建筑改造的民用及工業建筑的屋面綠化工程和地下室頂板的綠化工程。適用于坡度為2%～10%的鋼筋混凝土基板平屋面、坡度為10%～50%的鋼筋混凝土基板坡屋面、坡度為5%～20%的鋼基板屋面、坡度為1%～2%的地下建筑頂板的種植工程。
圖集內容主要包括：種植平屋面、容器式種植屋面、種植坡屋面、鋼基板種植屋面、地下室種植頂板、既有建筑屋面種植改造的相關技術要求及構造節點，屋面種植植物種類推薦表等，供設計人員直接選用。
圖集特點：1、系統地、全面地收入了目前常用的各類種植屋面形式及構造，且符合《種植屋面工程技術規程》JGJ155-2013的規定。2、圖集包括以鋼筋混凝土基板及鋼基板的二種屋面結構上的種植構造，滿足當下常見工程的需要。3、為了方便選用，圖集還提供了適于屋面生長的種植植物種類推薦表。
目錄
| 目錄 | 1 |
|---|---|

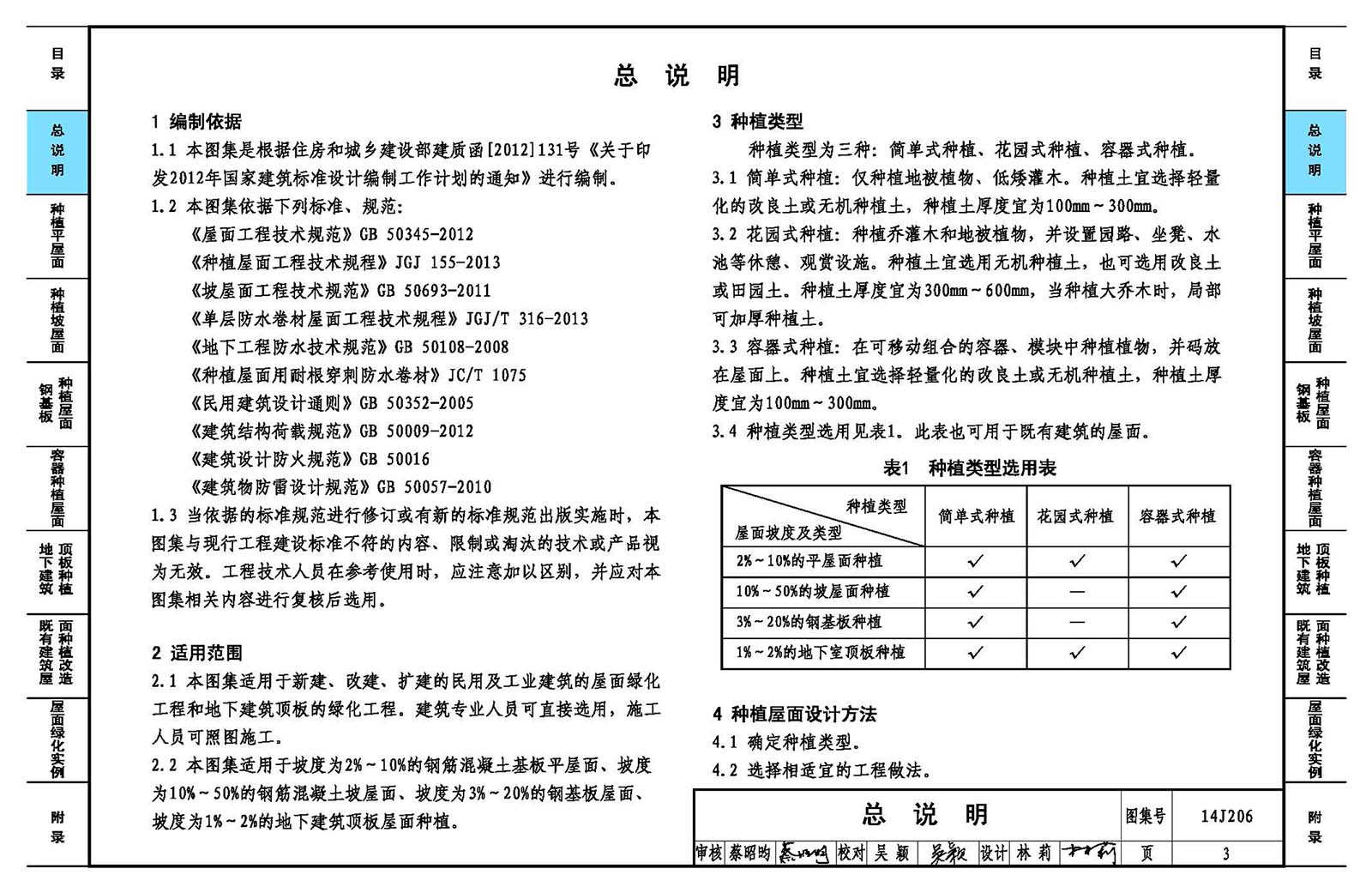

| 總說明 | 3 |
| 種植平屋面 | |
| 種植平屋面說明 | 1-1 |

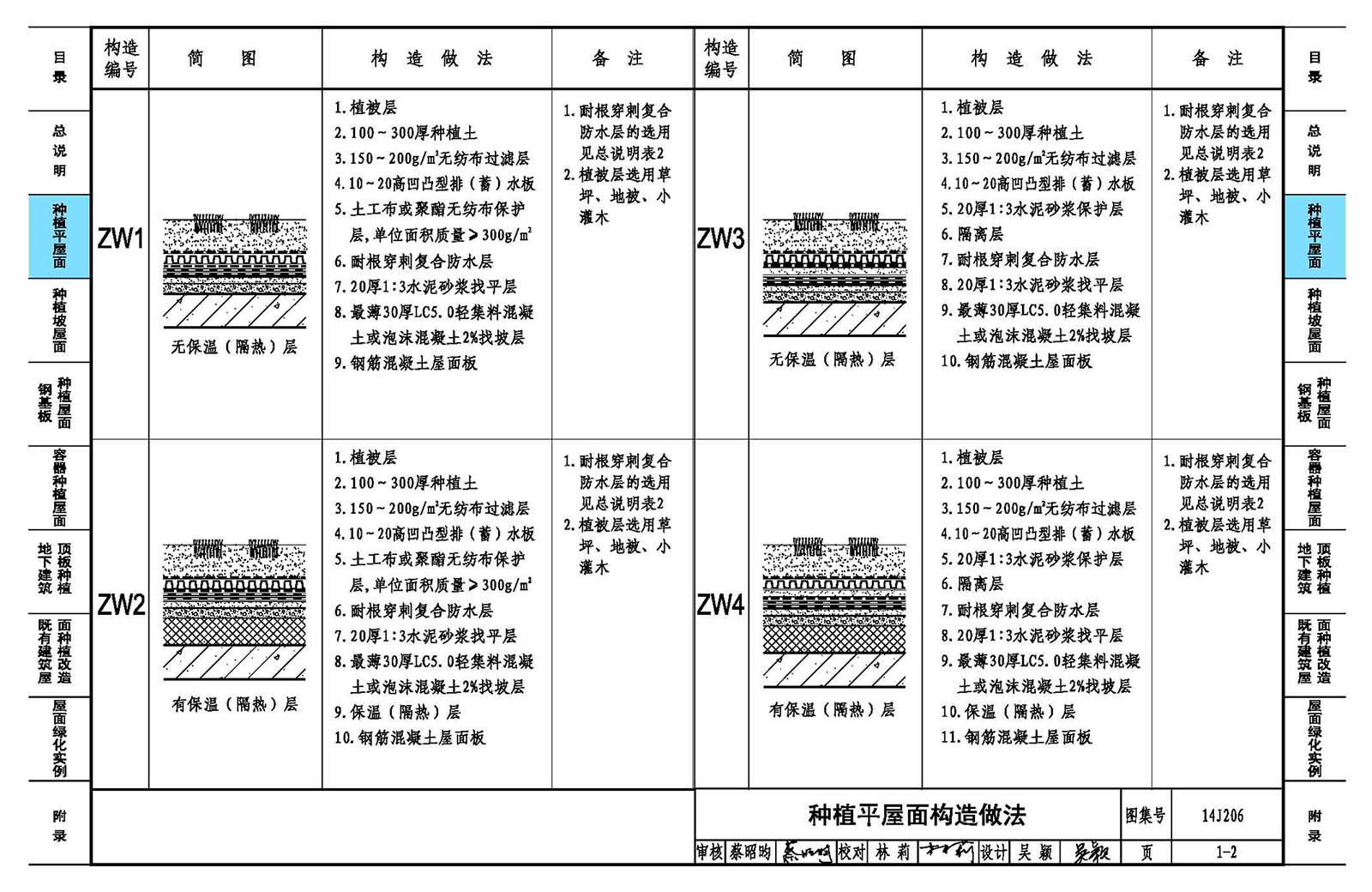

| 種植平屋面構造做法 | 1-2 |
| 種植平屋面索引圖 | 1-5 |
| 種植平屋面配件圖 | 1-6 |
| 種植平屋面女兒墻外排水落口 | 1-8 |
| 種植平屋面女兒墻內排水落口 | 1-9 |
| 種植平屋面變形縫 | 1-10 |
| 種植平屋面變形縫立墻泛水、綠地內排水落口 | 1-11 |
| 種植平屋面立墻泛水、管道出屋面 | 1-12 |
| 種植平屋面設備基礎、排氣道、出入口 | 1-13 |
| 種植平屋面種植池 | 1-14 |
| 種植平屋面樹木固定方法 | 1-16 |
| 種植平屋面平臺地面邊緣、臺階 | 1-18 |
| 種植平屋面采光天窗、架空走道、步道 | 1-19 |
| 種植平屋面花架、竹圍欄 | 1-20 |
| 種植平屋面水池 | 1-21 |
| 種植坡屋面 | |
| 種植坡屋面說明 | 2-1 |
| 種植坡屋面構造做法 | 2-2 |
| 種植坡屋面索引圖 | 2-4 |
| 種植坡屋面防滑系統 | 2-5 |
| 種植坡屋面挑檐、檐溝 | 2-6 |
| 種植坡屋面挑檐、山墻封檐、立墻泛水 | 2-7 |
| 種植坡屋面屋脊、屋面陰角、管道出屋面、設備基礎 | 2-8 |
| 種植坡屋面變形縫 | 2-9 |
| 鋼基板種植屋面 | |
| 銅基板種植屋面說明、索引圖 | 3-1 |
| 鋼基板種植屋面構造做法 | 3-2 |
| 鋼基板種植屋面女兒墻內檐溝、女兒墻內檐溝(帶邊走道) | 3-3 |
| 銅基板種植屋縱坡山墻(緩沖帶)、縱坡山墻(帶邊走道) | 3-4 |
| 鋼基板種植屋面走道板、變形縫、出屋面管道 | 3-5 |
| 容器種植屋面 | |
| 容器種植屋面說明及索引圖 | 4-1 |
| 容器種植屋面構造做法 | 4-2 |
| 典型種植容器構造 | 4-4 |
| 容器種植屋面變形縫、設備基礎、排氣道、走道 | 4-6 |
| 容器種植屋面立墻泛水、內天溝水落口、女兒墻水落口 | 4-7 |
| 鋼基板容器種植屋面女兒墻內檐溝、女兒墻內檐溝(帶邊走道) | 4-8 |
| 銅基板容器種植屋面縱坡山墻(緩沖帶)、縱坡山墻(帶邊走道) | 4-9 |
| 地下建筑頂板種植 | |
| 地下建筑頂板種植說明 | 5-1 |
| 地下建筑頂板種植構造做法 | 5-2 |
| 地下建筑頂板種植索引圖 | 5-4 |
| 地下建筑頂板種植排水措施 | 5-5 |
| 地下建筑明板種植立墻泛水、滲水管排水、采光天窗 | 5-6 |
| 地下建筑頂板種植轉角自然排水、散滲排水、盲管排水、明溝排水 | 5-7 |
| 地下建筑頂板種植設備基礎、變形縫 | 5-8 |
| 既有建筑屋面種植改造 | |
| 既有建筑屋面種植改造說明及構造做法 | 6-1 |
| 既有建筑屋面種植改造構造做法 | 6-2 |
| 屋面綠化實例 | |
| 屋面綠化實例一 | Ll-l |
| 屋面綠化實例二 | L2-1 |
| 附錄 | |
| 附錄一鋼基板種植屋面常用壓型銅板板型 | F-l |
| 附錄二屋面種植種類推薦表 | F-2 |
樣張

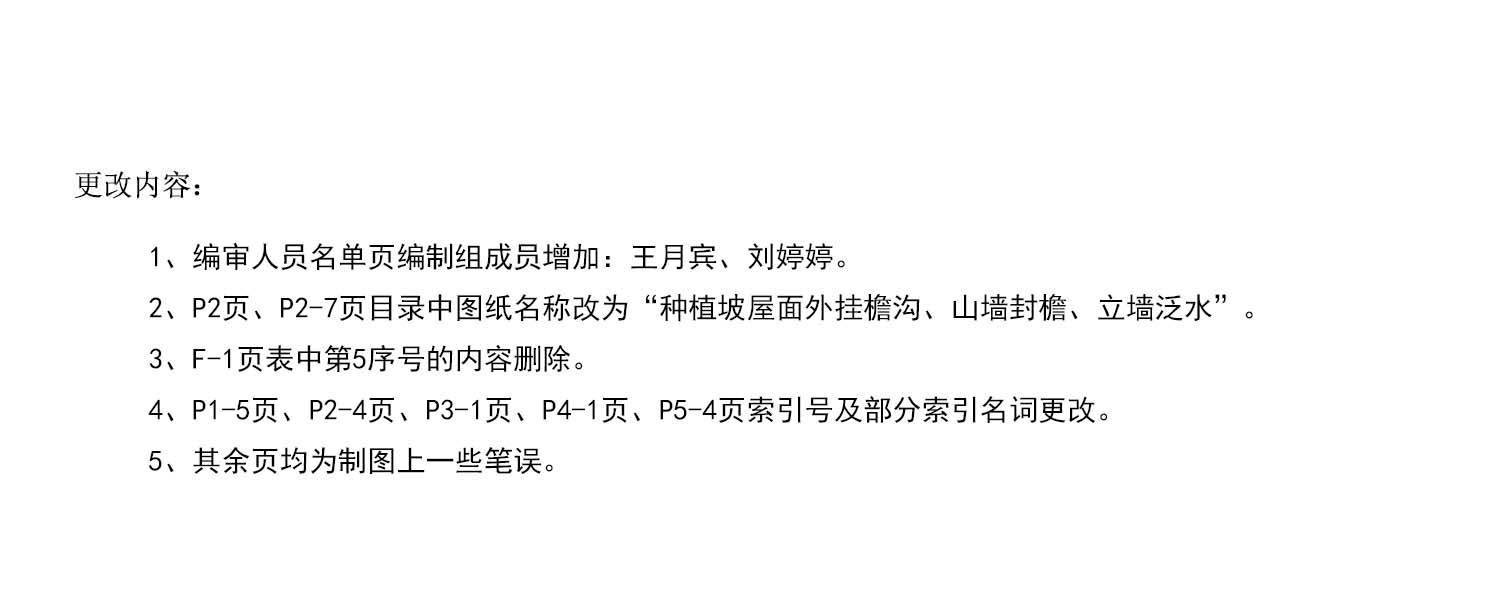

更正信息
