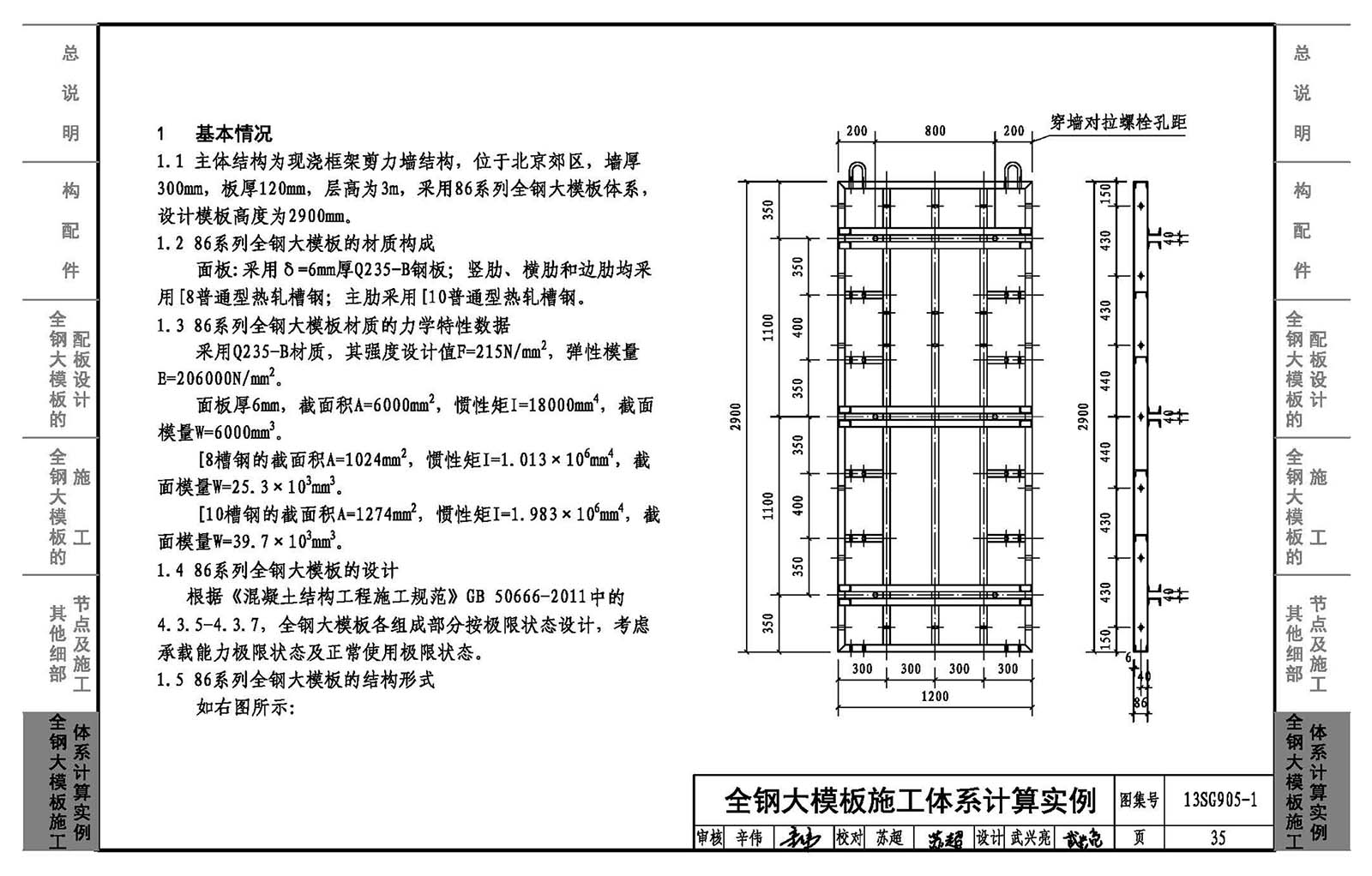

13SG905-1《房屋建筑工程施工工藝圖解（模版工程-組拼式全鋼大模板施工體系）》國標圖集適用于采用全鋼大模板施工的多層和高層現澆剪力墻、筒體等結構工程。圖集介紹了全鋼大模板的使用術語、施工體系構成示意圖及結構形式。構配件部分有吊環的設計安裝、斜支撐組件安裝、對拉螺栓組件安裝、加固背楞組件安裝、平臺架安裝及外掛架安裝。全鋼大模板的施工介紹了模板平面配置方案、外掛架的安裝、內墻模板的入模、外墻陽角模入模、外墻大板入模、附配件及跳板的安裝等。圖集還給出了全鋼大模板施工體系的計算示例。本圖集以86系列全鋼大模板施工體系為核心，闡述了設計、施工、管理以及質量驗收等的規定及要求。對工程項目管理人員、施工操作人員、模板設計人員具有實際的參考意義。

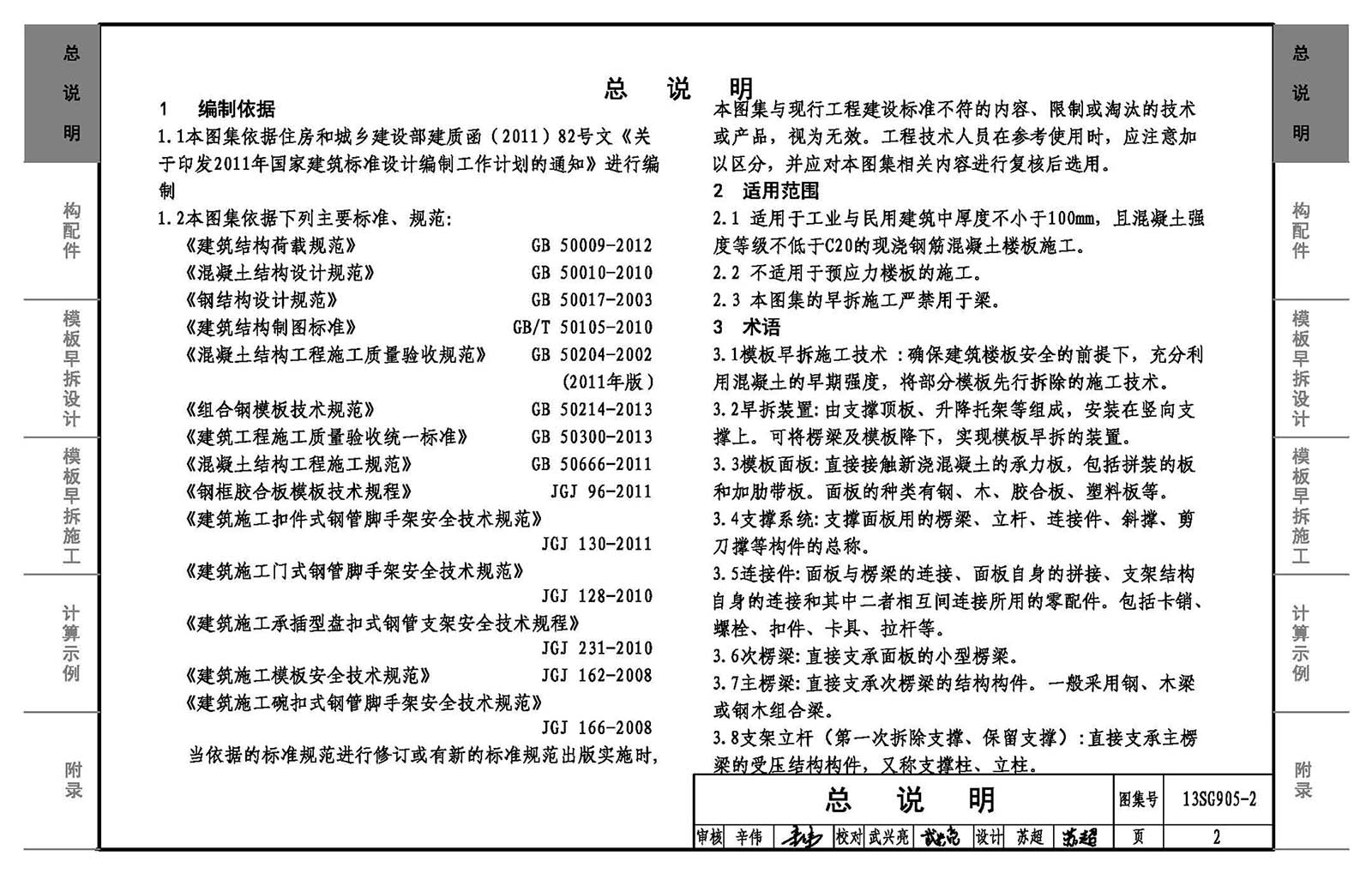

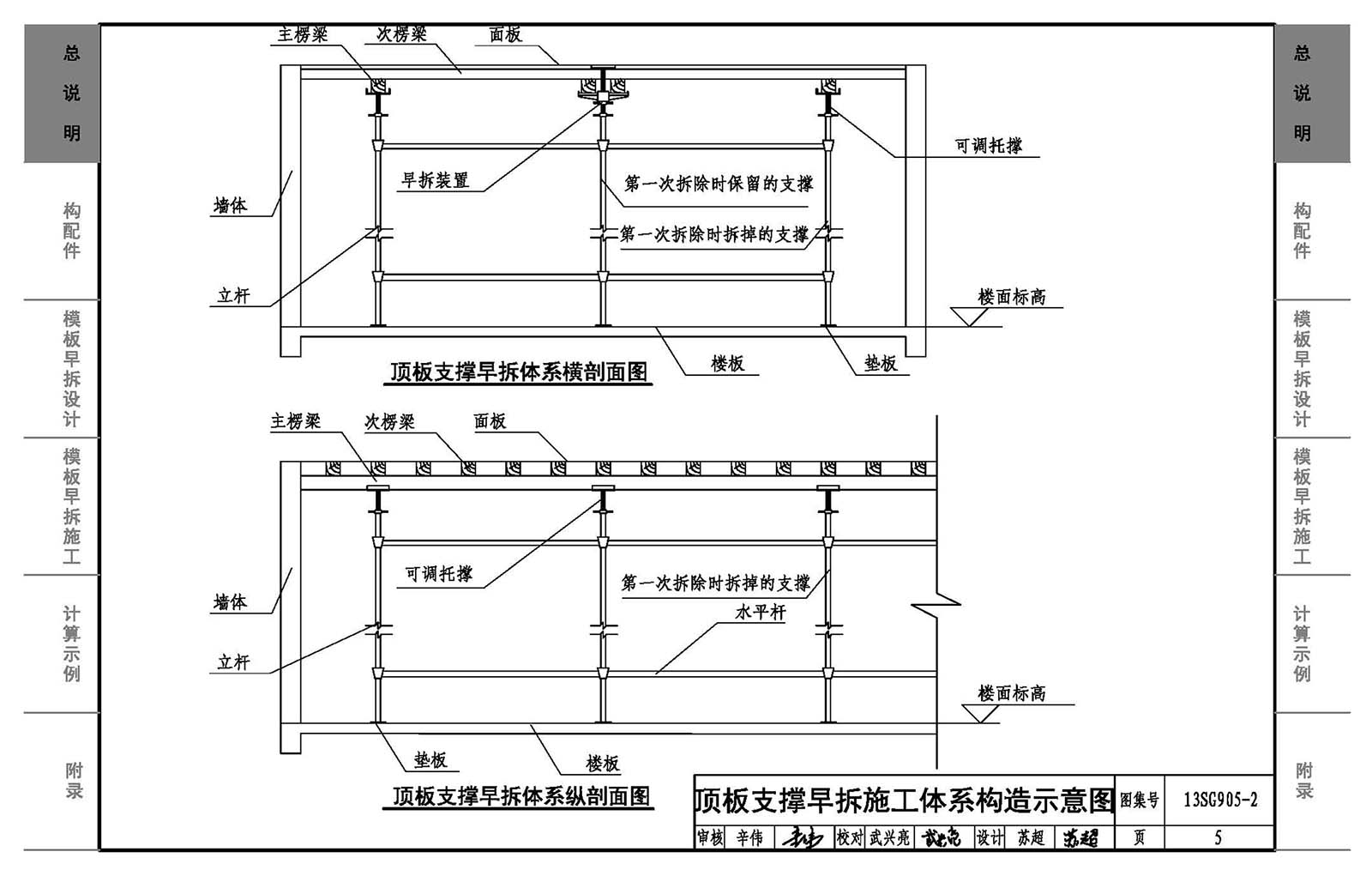

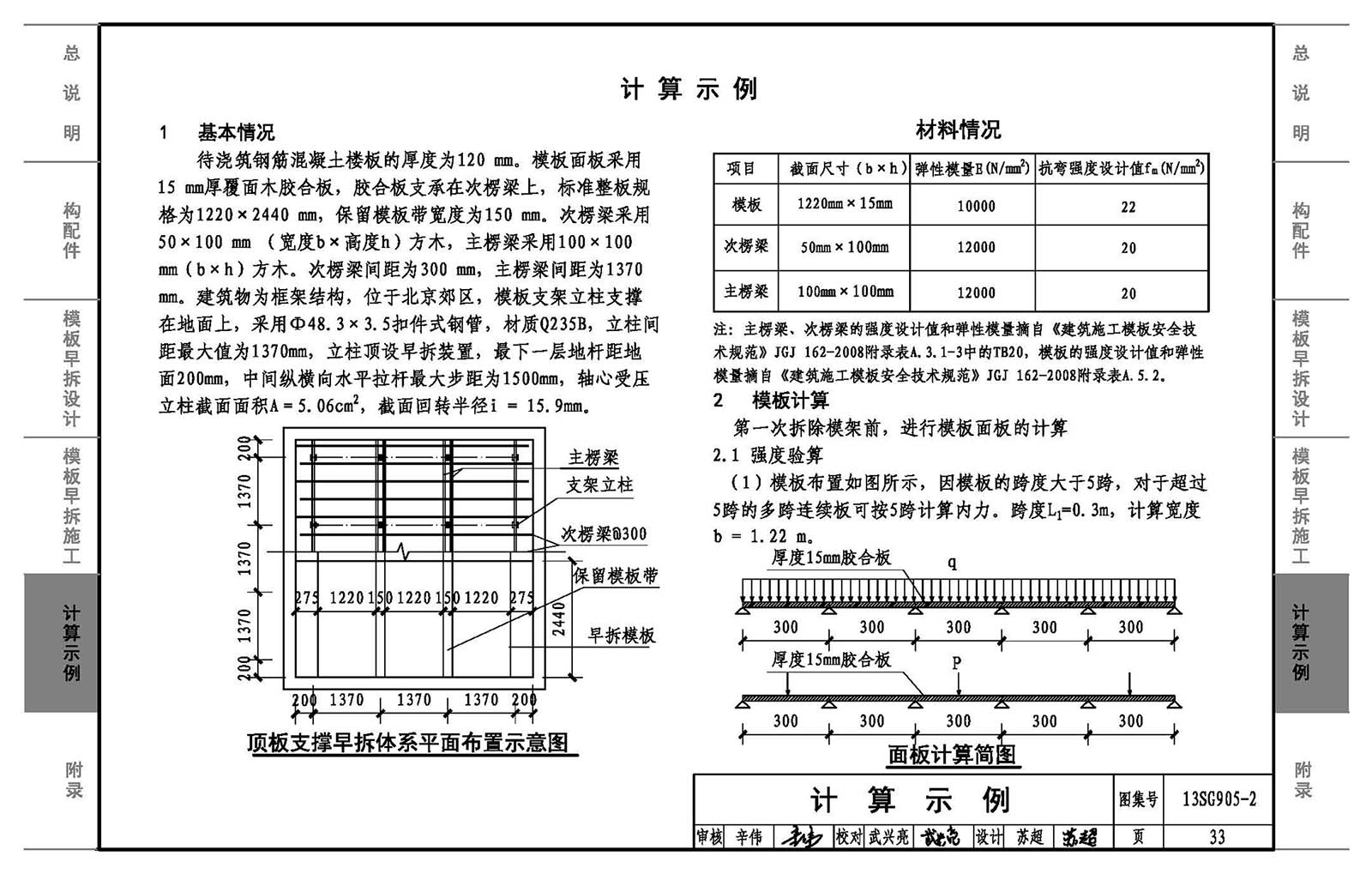

　　13SG905-2 《房屋建筑工程施工工藝圖解（模板工程—頂板支撐早拆施工體系）》國標圖集適用于工業與民用建筑中厚度不小于100mm，且混凝土強度等級不低于C20的現澆鋼筋混凝土樓板的施工。圖集介紹了頂板支撐早拆體系的使用術語、施工體系 構造示意圖及工藝原理。構配件部分介紹了四種早拆裝置，及盤扣式腳手架、獨立支撐、用于早拆施工的楞梁及模板的排布示意。圖集還介紹了模板早拆設計的方法:荷載變形值規定、平面布置總圖、節點大樣圖、豎向施工模式圖；模板早拆施工的方法：支模早拆工藝流程、支模示意圖、拆模工藝流程、獨立鋼支撐示意圖；頂板支撐早拆的安全管理。為使設計人員更好的理解頂板支撐早拆施工體系，圖集特地給出了計算例題。本圖集以模板早拆體系應用最為廣泛的剪力墻結構樓板施工為例，系統介紹早拆概念、體系構成與實現途徑，以及早拆實際應用工藝，可使施工技術人員很好的理解頂板支撐早拆這種施工方法，并應用于實際工程中。

相關圖集介紹：

　　《混凝土后錨固連接構造》國標圖集適用以既有普通混凝土構件為基材，采用后置錨栓及化學植筋技術為主的結構后錨固連接的設計和構造。主要內容包括以錨栓技術為主的結構后錨固連接的設計規定、構造要求，對相關材料及施工質量驗收的要求，以及后錨固連接的工程示例和計算示例等。圖集以工程示例形式按受力狀態分別給出適用的錨固連接及錨栓類型；以計算示例指導讀者對后錨固連接進行設計、選用可實現安全錨固連接的錨栓。本圖集的編制，對后錨固技術的推廣保證和提高后錨固連接安全可靠，將起到積極作用。
