13K312：空氣幕選用與安裝
- 圖集編號
- 13K312
- 圖集名稱
- 空氣幕選用與安裝
- 定價
- 63.00 元
- 開本
- 16 開
- 主編單位
- 機械工業第六設計研究院有限公司
內容簡介
13K312 《空氣幕選用與安裝》國家建筑標準設計圖集為新編圖集，適用于新建、改建、擴建的工業、民用建筑及既有建筑中空氣幕的選用與安裝。主要內容包括工程常用的非加熱空氣幕、電熱型空氣幕、熱水型空氣幕、蒸汽型空氣幕、熱(冷)水型空氣幕共5種類型空氣幕的性能參數，及其在磚墻、輕質墻、玻璃墻、混凝土墻、鋼柱、地（樓）面、懸吊式，以及一端墻體一端懸吊（或立柱）等不同場合的安裝方法和節點詳圖。
本圖集設備種類全面，性能參數詳盡，安裝圖示細致合理，節點大樣清晰，設計人員可直接選用、施工人員可照圖施工。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 圖例 | 6 |
| 索引表 | 8 |
| 空氣幕性能 | |
| 1 電熱、非加熱空氣幕 | |
| 說明 | 10 |
| RM-D 空氣幕 | 11 |
| RM-Z-D 、FM-Z 空氣幕 | 12 |
| RM-L-D 空氣幕 | 13 |
| RM-15Z-D 、FM-15Z 空氣幕 | 14 |

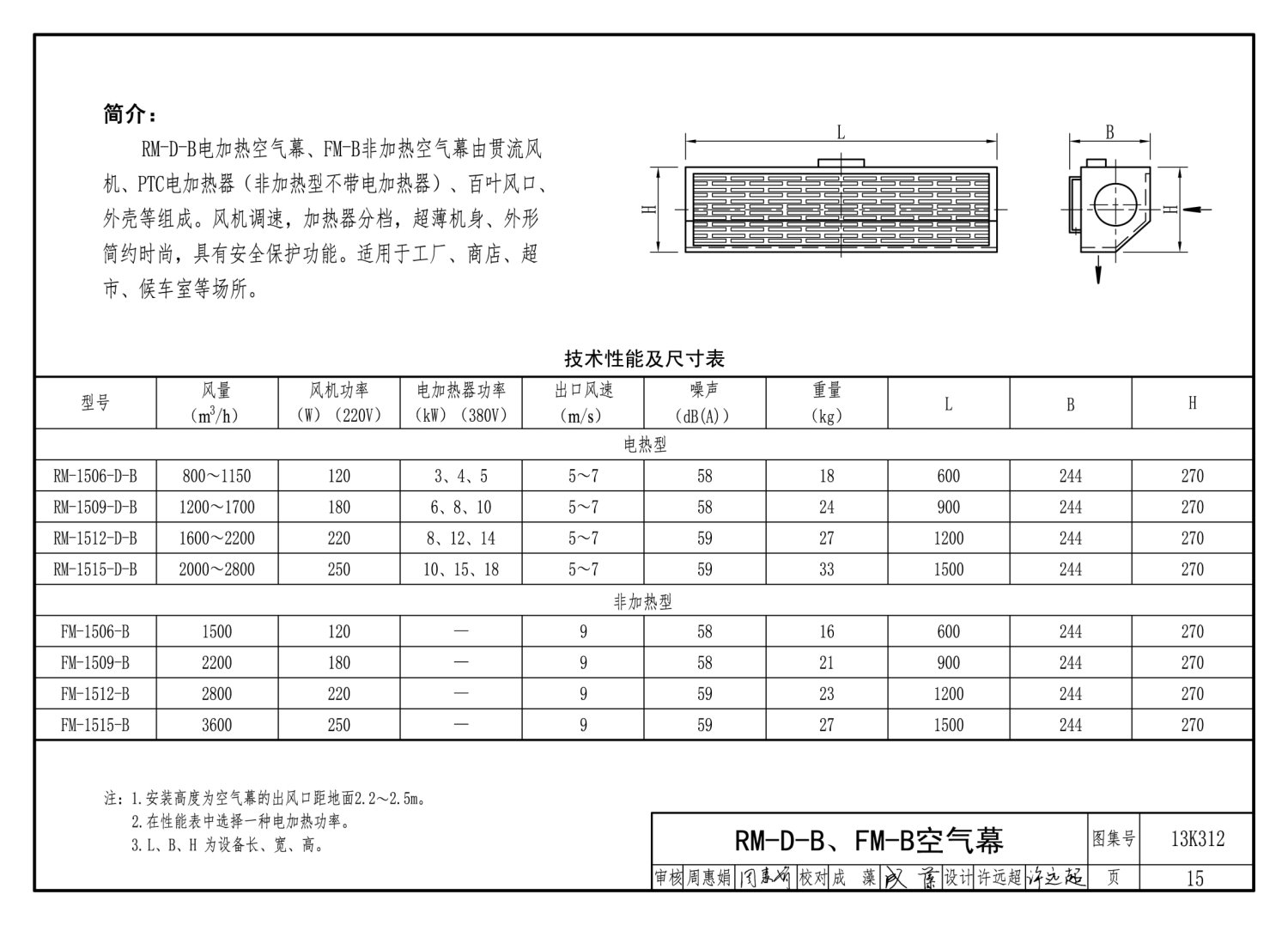

| RM-D-B 、FM-B 空氣幕 | 15 |
| RM-C(A/C 、FM-C(A/C) 空氣幕 | 16 |

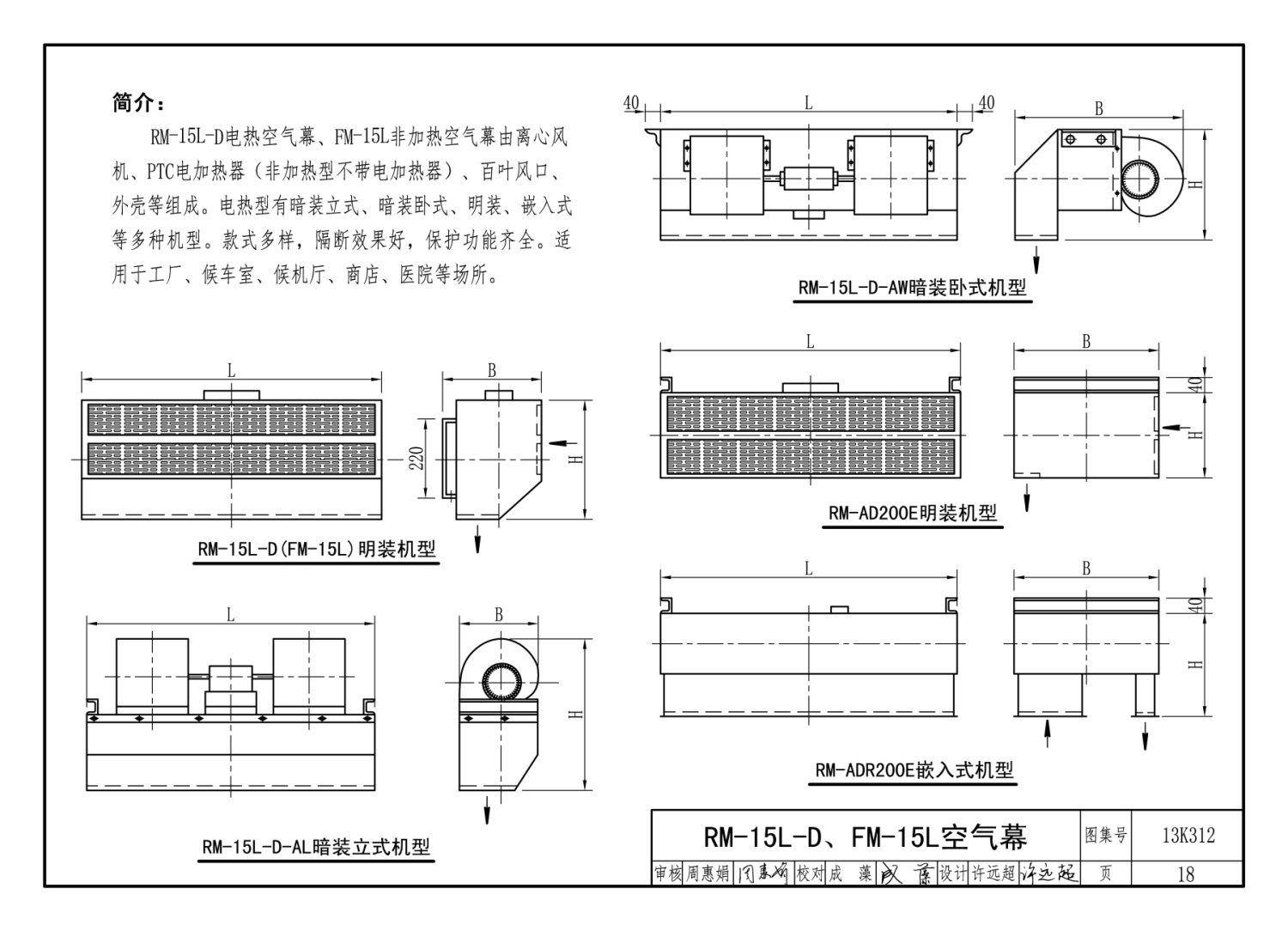

| RM-15L-D、FM-15L 空氣幕 | 18 |
| RM-16L-D、FM-16L 空氣幕 | 20 |
| RM-18L-D、FM-18L 空氣幕 | 22 |
| RM-L-D 、FM-L 空氣幕 | 24 |
| RM-Z-C-D 、FM-Z-C 空氣幕 | 27 |
| RM-L-C-D 、FM-L-C 空氣幕 | 29 |
| RM-20Z-C-D 、FM-20Z-C 空氣幕 | 32 |
| RM-25L-C-D 空氣幕 | 34 |
| 2 熱水、蒸汽空氣幕 | |
| 說明 | 36 |
| RM-15-S、Q 空氣幕 | 38 |
| RM-15L-S 、Q 空氣幕 | 40 |
| RM-16L-S 、Q 空氣幕 | 42 |
| RM-18L-S 、Q 空氣幕 | 44 |
| RM- (20~30) L-S 、Q 空氣幕 | 46 |
| RM-S、Q 空氣幕 | 48 |
| RM-Z-S 、Q 空氣幕 | 49 |
| RM-L-S 、Q 空氣幕 | 50 |
| RM-S 、G 、Q 空氣幕 | 54 |
| RM-CUR-S 、Q 空氣幕 | 57 |
| RM-16LH-S 、Q 空氣幕 | 58 |
| RM-L-C-S 、Q 空氣幕 | 59 |
| RM-20Z-C-S 、Q 空氣幕 | 62 |
| RM-25L-C-S 、Q 空氣幕 | 64 |
| 3 熱(冷)水空氣幕 | |
| 說明 | 66 |
| RM-RLS 空氣幕 | 67 |
| RM-15L-RLS 空氣幕 | 68 |
| RM-16L-RLS 空氣幕 | 69 |
| RM-18L-RLS 空氣幕 | 70 |
| RM-L-RLS 空氣幕 | 71 |
| RLM-RLS 空氣幕 | 73 |
| RM-16LH-RLS 空氣幕 | 74 |
| 空氣幕安裝 | |
| 說明 | 75 |
| 磚墻上安裝(一) | 77 |
| 磚墻上安裝(二) | 78 |
| 穿輕質墻安裝 | 80 |

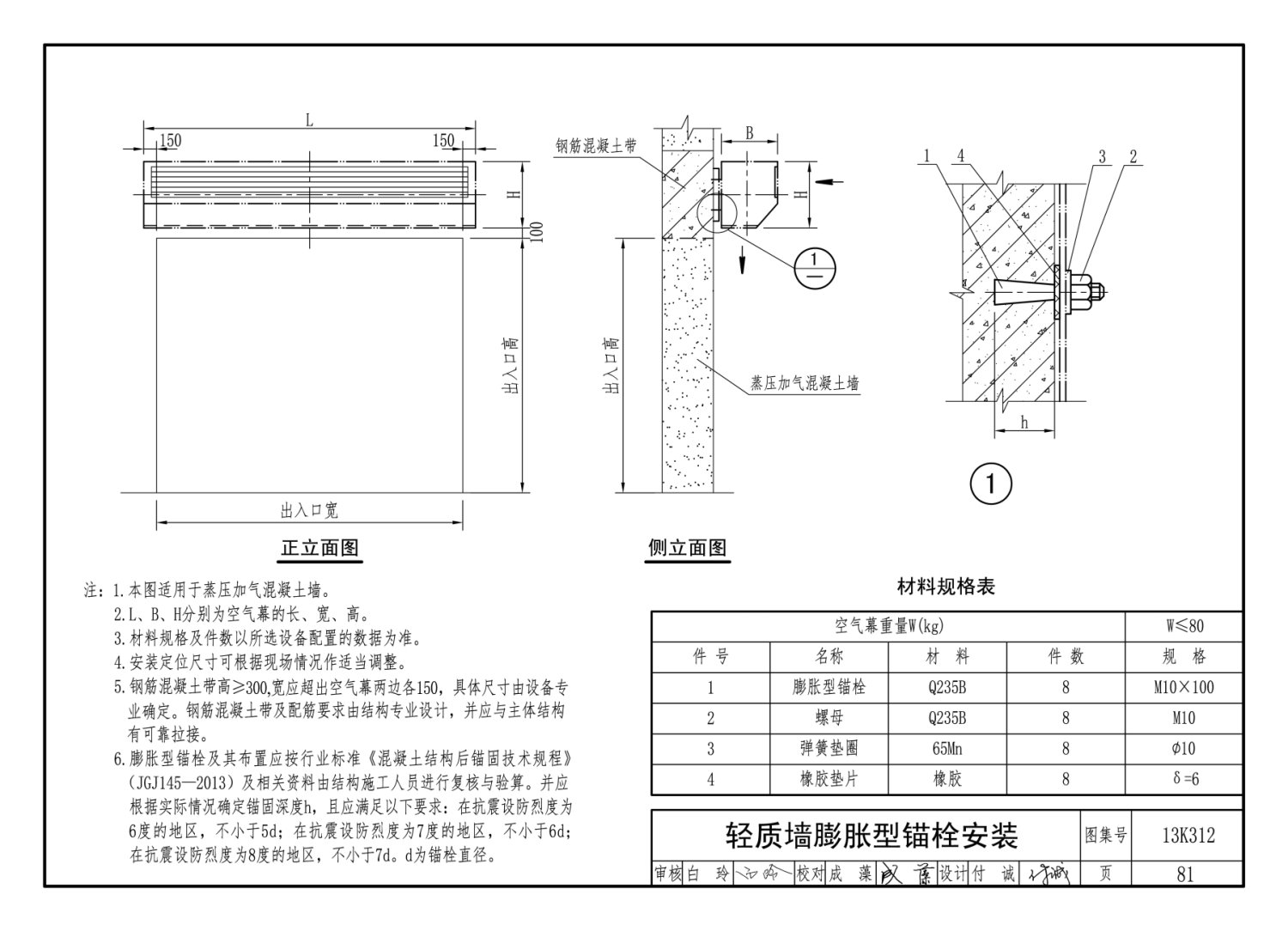

| 輕質墻膨脹型錨栓安裝 | 81 |
| 玻璃墻上安裝 | 82 |
| 混凝土墻膨脹型錨栓安裝(一) | 83 |
| 混凝土墻膨脹型錨栓安裝(二) | 84 |
| 混凝土墻預埋件安裝 | 86 |
| 穿混凝土墻安裝 | 88 |
| 鋼柱上安裝(一) | 90 |
| 鋼柱上安裝(二) | 91 |
| 一端磚墻上、一端懸吊安裝 | 92 |
| 一端混凝土墻上、一端懸吊安裝 | 94 |
| 一端磚墻上、一端立柱安裝 | 97 |

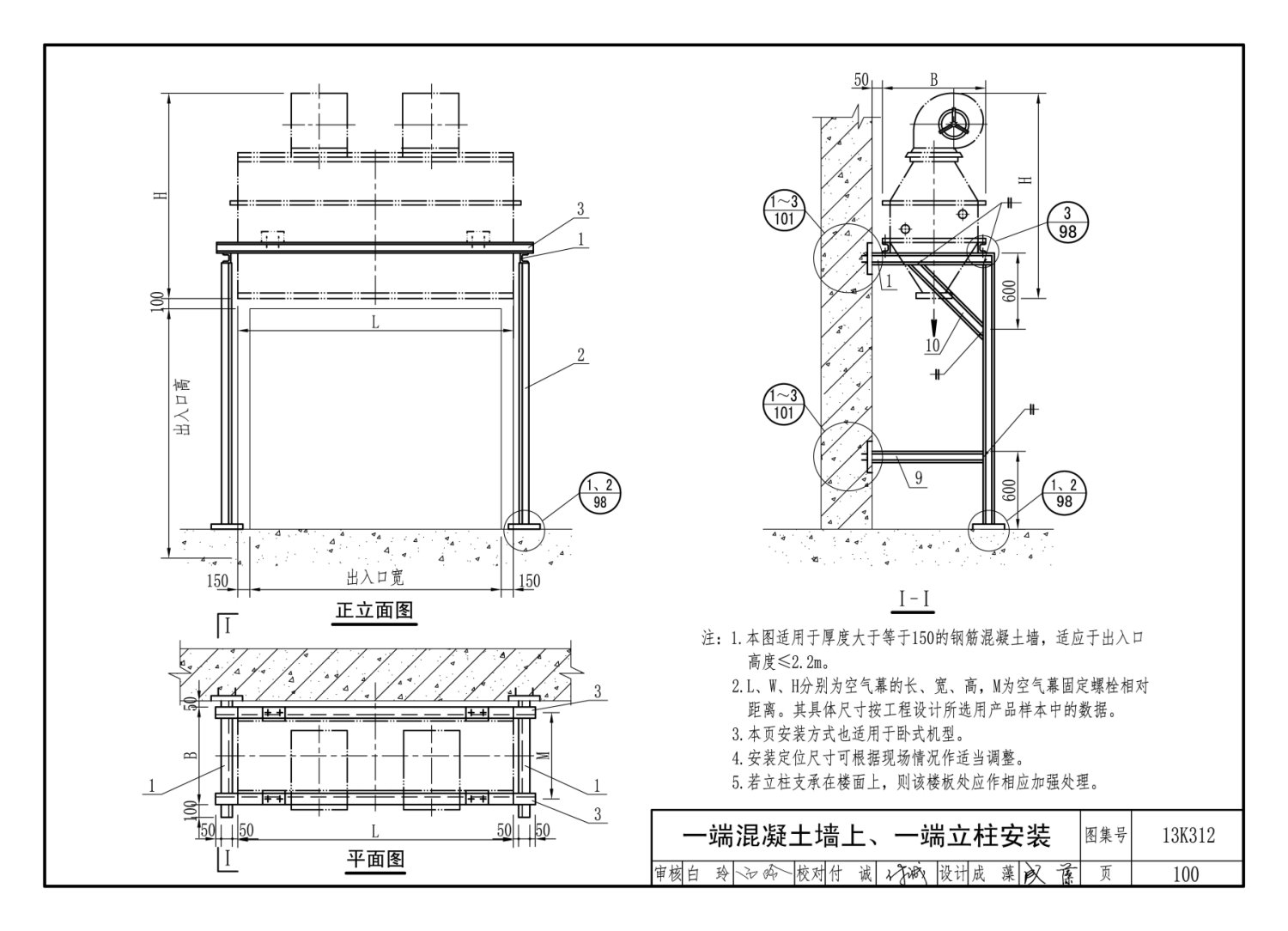

| 一端混凝土墻上、一端立柱安裝 | 100 |
| 懸吊安裝(一) | 103 |
| 懸吊安裝(二) | 105 |
| 吊桿根部詳圖 | 106 |
| 吊式彈簧隔振器 | 109 |
| 吊式橡膠隔振器 | 110 |

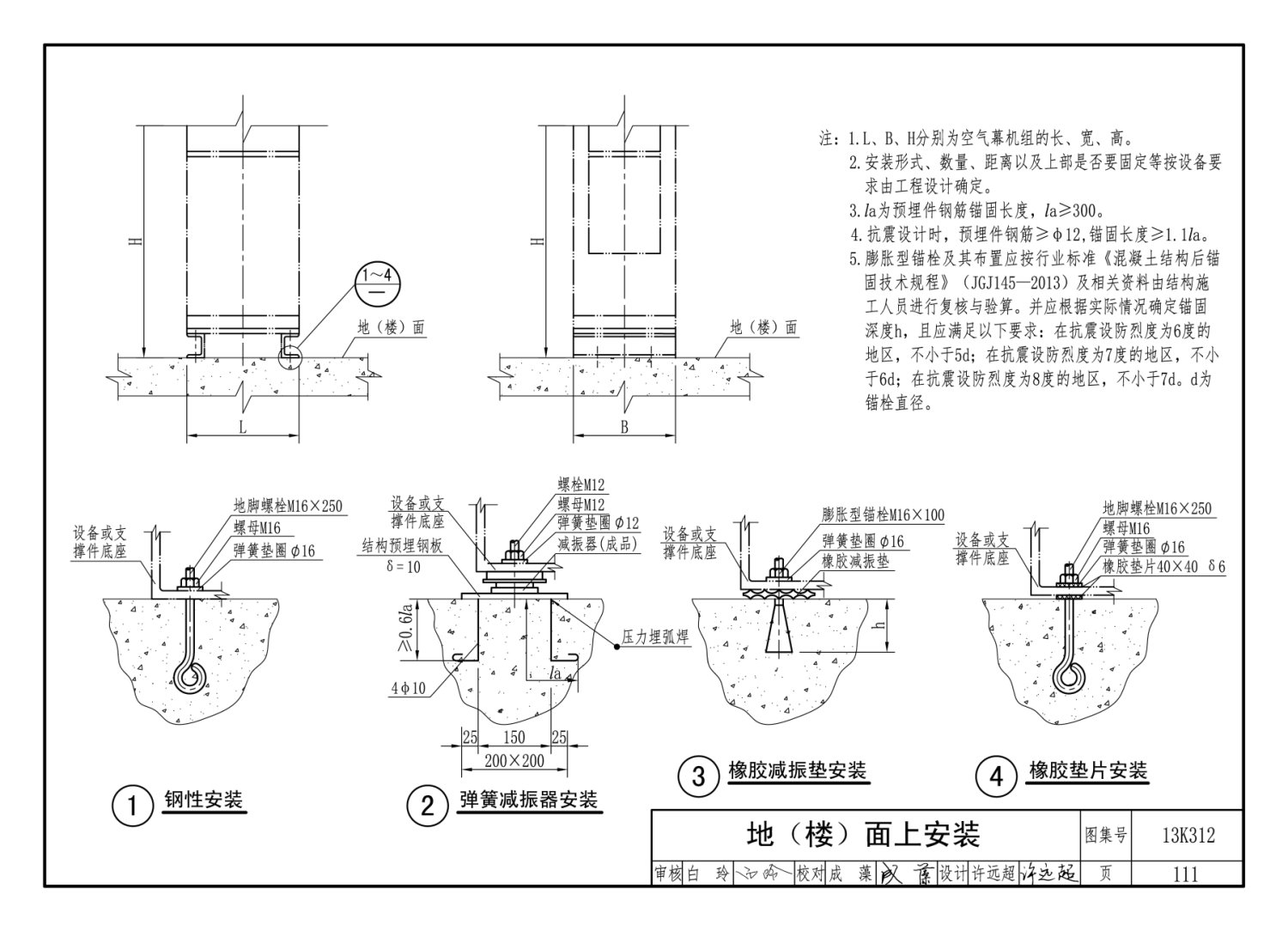

| 地(樓)面上安裝 | 111 |
| 側送空氣幕安裝位置 | 112 |
樣張
