13K204：暖通空調水管軟連接選用與安裝
- 圖集編號
- 13K204
- 圖集名稱
- 暖通空調水管軟連接選用與安裝
- 定價
- 39.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
內容簡介
13K204 《暖通空調水管軟連接選用與安裝》為新編圖集，本圖集適用于新建、擴建和改建的民用建筑供暖、供冷工程，公稱直徑DN≤400、工作壓力Pg≤1.6MPa，介質為水或水溶液的冷
熱媒管道軟連接的選用與安裝。內容包含暖通空調水管常用軟連接產品——撓性橡膠軟接頭與波紋金屬軟管的規格及相關技術參數、選型參數、選用及安裝注意事項、安裝應用示例。
本圖集特點:撓性橡膠軟接頭與波紋金屬軟管可根據系統的工作壓力、工作溫度直接選用。同時圖集給出了軟連接安裝后管道軸向內壓推力的計算原理、常用計算結果，以及選擇軟連接固定支架（座）的簡化軸向力依據。并且圖集給出了彎管固定支架（座）的詳圖。
另外，圖集附錄中提供了建筑隔震層內波紋金屬軟管的選用與安裝內容,供相關技術人員參考。
本圖集特點:撓性橡膠軟接頭與波紋金屬軟管可根據系統的工作壓力、工作溫度直接選用。同時圖集給出了軟連接安裝后管道軸向內壓推力的計算原理、常用計算結果，以及選擇軟連接固定支架（座）的簡化軸向力依據。并且圖集給出了彎管固定支架（座）的詳圖。
另外，圖集附錄中提供了建筑隔震層內波紋金屬軟管的選用與安裝內容,供相關技術人員參考。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 軟連接的應用 | 5 |
| 金屬軟管接口形式選用 | 6 |

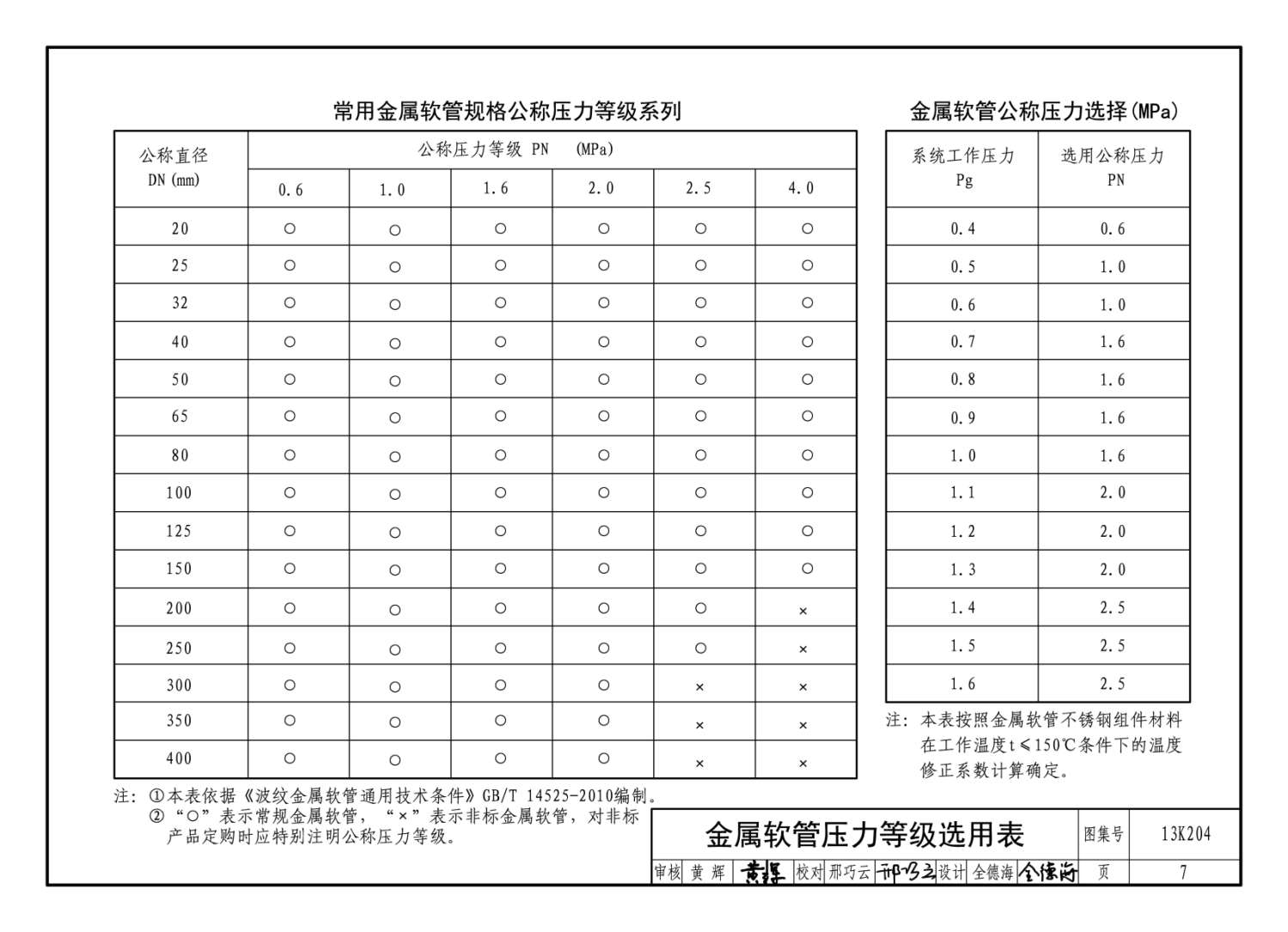

| 金屬軟管壓力等級選用表 | 7 |
| 螺紋連接金屬軟管 | 8 |
| 泵連接企屬軟管 | 9 |
| 位移變形用金屬軟管 | 10 |
| 螺紋連接金屬軟管安裝 | 11 |
| 管道穿沉降縫、伸縮縫做法 | 12 |
| 管道穿抗震縫做法 | 13 |
| 可曲撓橡膠接頭的位移變形 | 14 |
| 可曲撓橡膠接頭形式、公稱壓力選用表 | 15 |
| 螺紋連接橡膠接頭 | 16 |

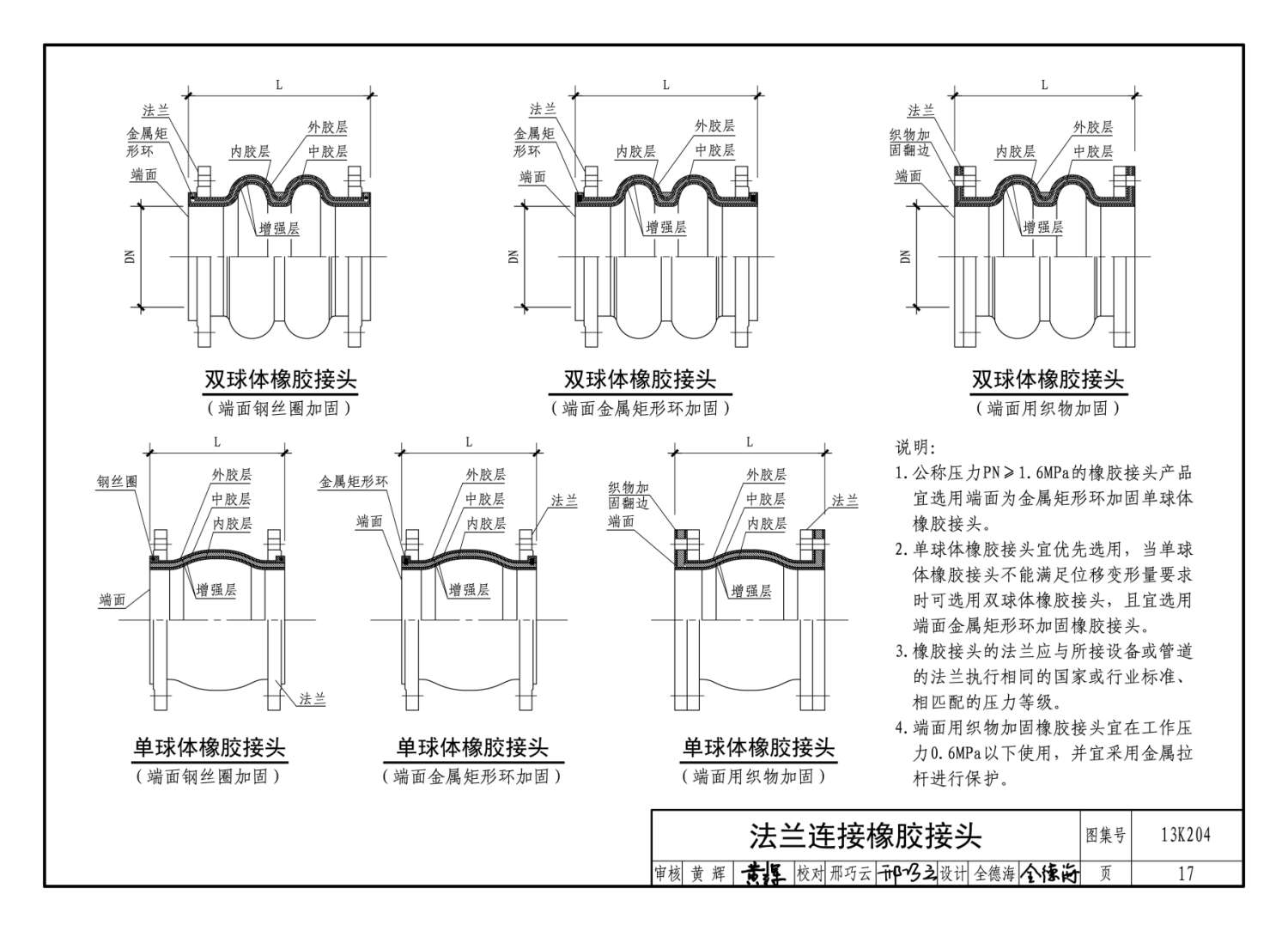

| 法蘭連接橡膠接頭 | 17 |
| 法蘭連接橡膠接頭技術參數 | 18 |
| 螺紋連接橡膠接頭的安裝 | 20 |
| 無限位法蘭連接橡膠接頭安裝 | 21 |
| 限位法蘭連接橡膠接頭安裝 | 22 |

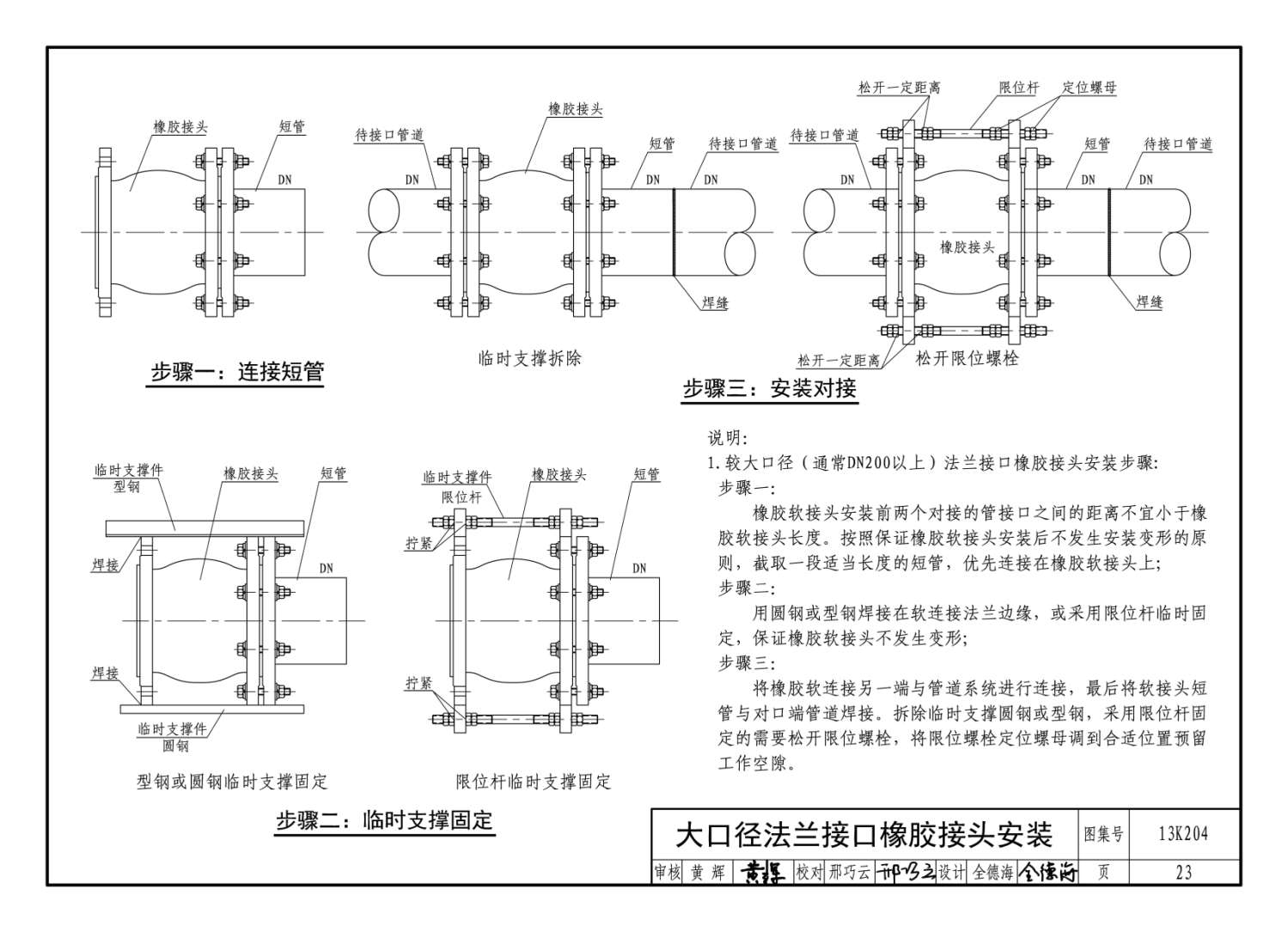

| 大口徑法蘭接口橡膠接頭安裝 | 23 |
| 立式水泵軟連接安裝示例 | 24 |
| 臥式水泵軟連接安裝示例 | 25 |

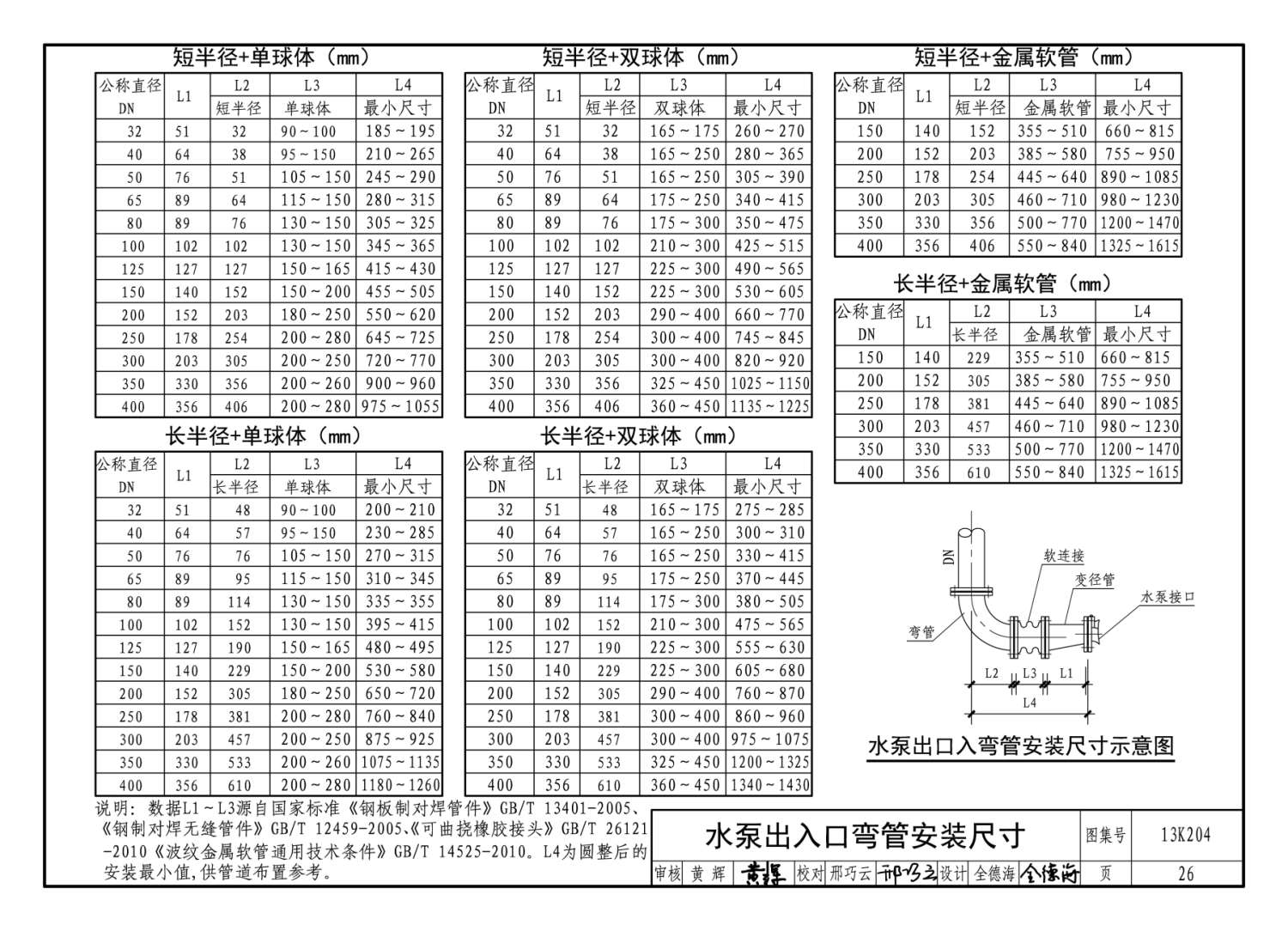

| 水泵出入口彎管安裝尺寸 | 26 |

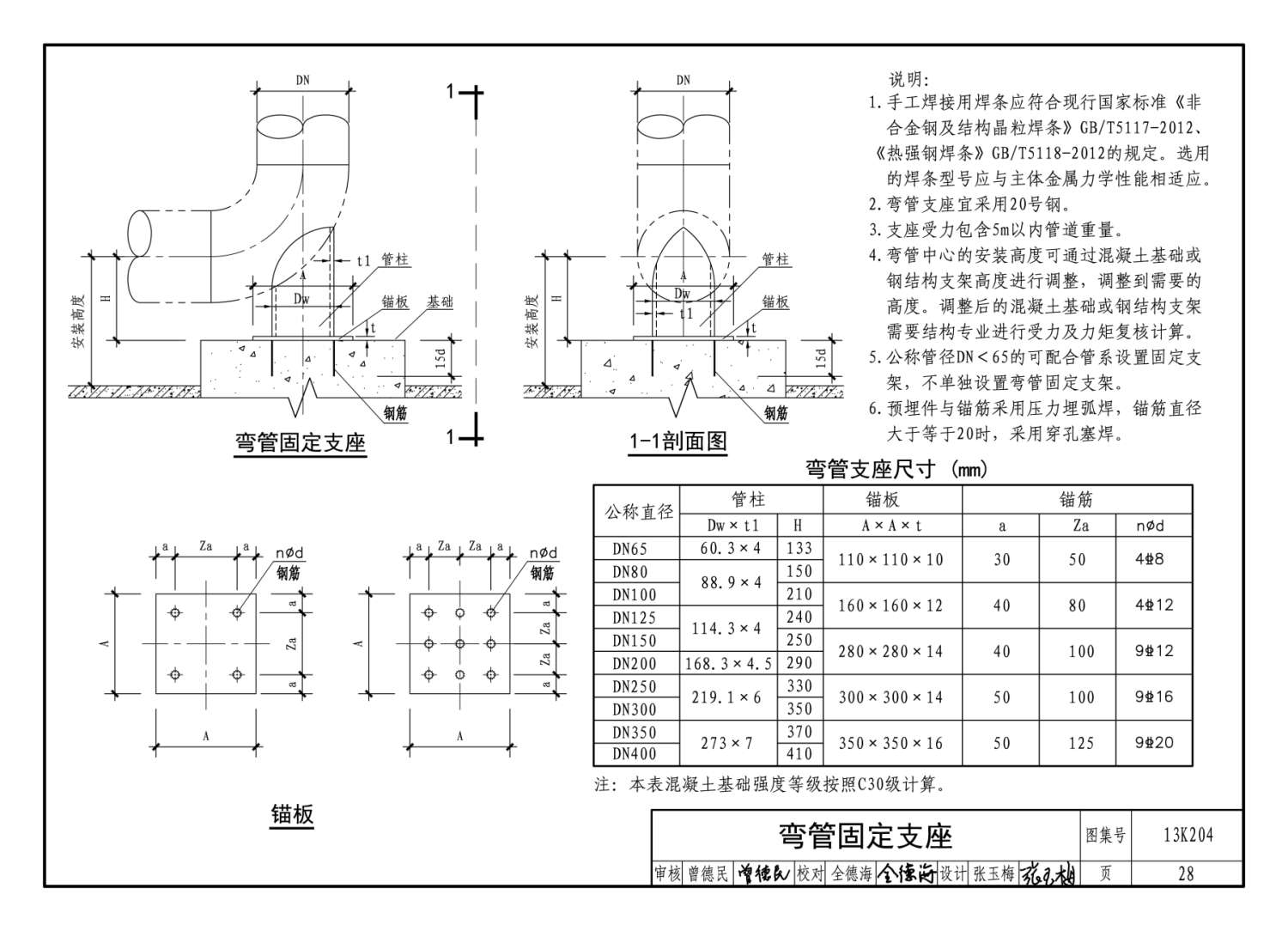

| 彎管固定支座 | 28 |
| 橡膠接頭推力計算、壁厚驗算 | 29 |
| 管道軸向內壓推力參考表 | 30 |
| 選擇軟連接固定支架用軸向內壓推力表 | 31 |
