13K704：供暖空調水處理設備選用與安裝
- 圖集編號
- 13K704
- 圖集名稱
- 供暖空調水處理設備選用與安裝
- 定價
- 43.00 元
- 開本
- 16 開
- 主編單位
- 機械工業第六設計研究院有限公司
內容簡介
13K704 《供暖空調水處理設備選用與安裝》國家建筑標準設計圖集為新編圖集，適用于各類供暖空調機組及管道中循環水的腐蝕控制、結垢控制及微生物控制的水處理設備選用與安裝。主要內容包括多功能電子水處理器、全程綜合水處理器、過濾型射頻水處理器、廣譜感應水處理器、以及旁流水處理器、反沖洗過濾器、籃式過濾器、Ｔ型過濾器、Ｙ型過濾器、管殼式冷凝器膠球自動在線清洗裝置、全自動鈉離子交換器、陽陰離子交換器、混合離子交換器、加藥裝置以及海綿鐵除氧器等多種物理類和物理-化學類水處理設備的性能參數和安裝圖示。
本圖集設備種類全面、數據清晰，安裝圖示典型、合理、方便設計、施工人員參考及選用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 圖例 | 5 |
| 電于式水處理器說明 | 6 |
| 多功能電于水處理器立面圖及性能參數 | 7 |
| 多功能電子水處理器安裝圖 | 8 |

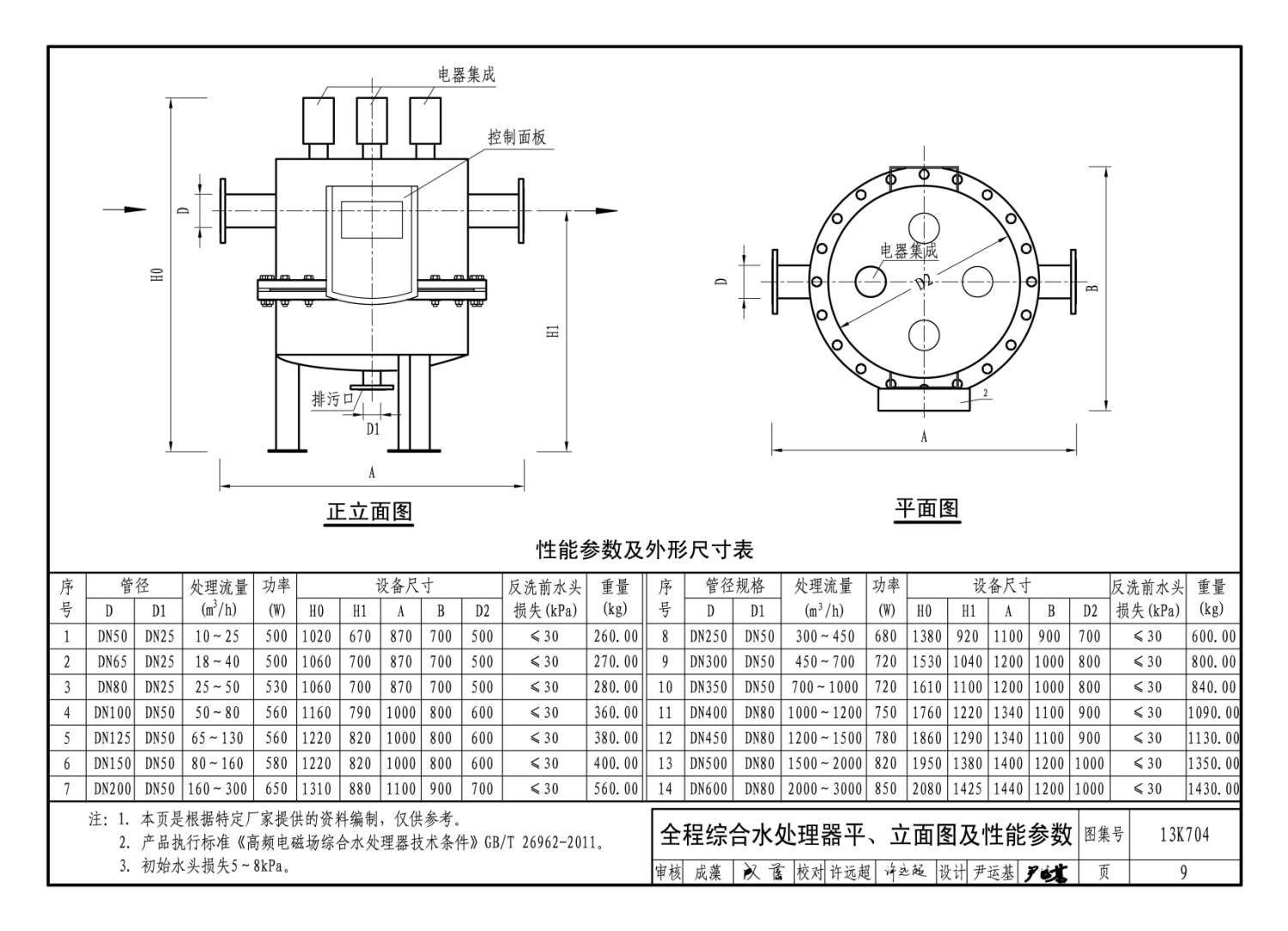

| 全程綜合水處理器平、立面圖及性能參數 | 9 |
| 全程綜合水處理器安裝圖 | 10 |
| 全程綜合水處理器基礎圖 | 11 |
| 過濾型射頻水處理器立面圖及性能參數 | 12 |
| 過濾型射頻水處理器安裝圖 | 13 |
| 廣譜感應水處理器說明 | 14 |
| 廣譜感應水處理器立面圖及性能參數 | 16 |
| 廣譜感應水處理器端子安裝接線圖 | 17 |
| 廣譜感應水處理器安裝圖 | 18 |

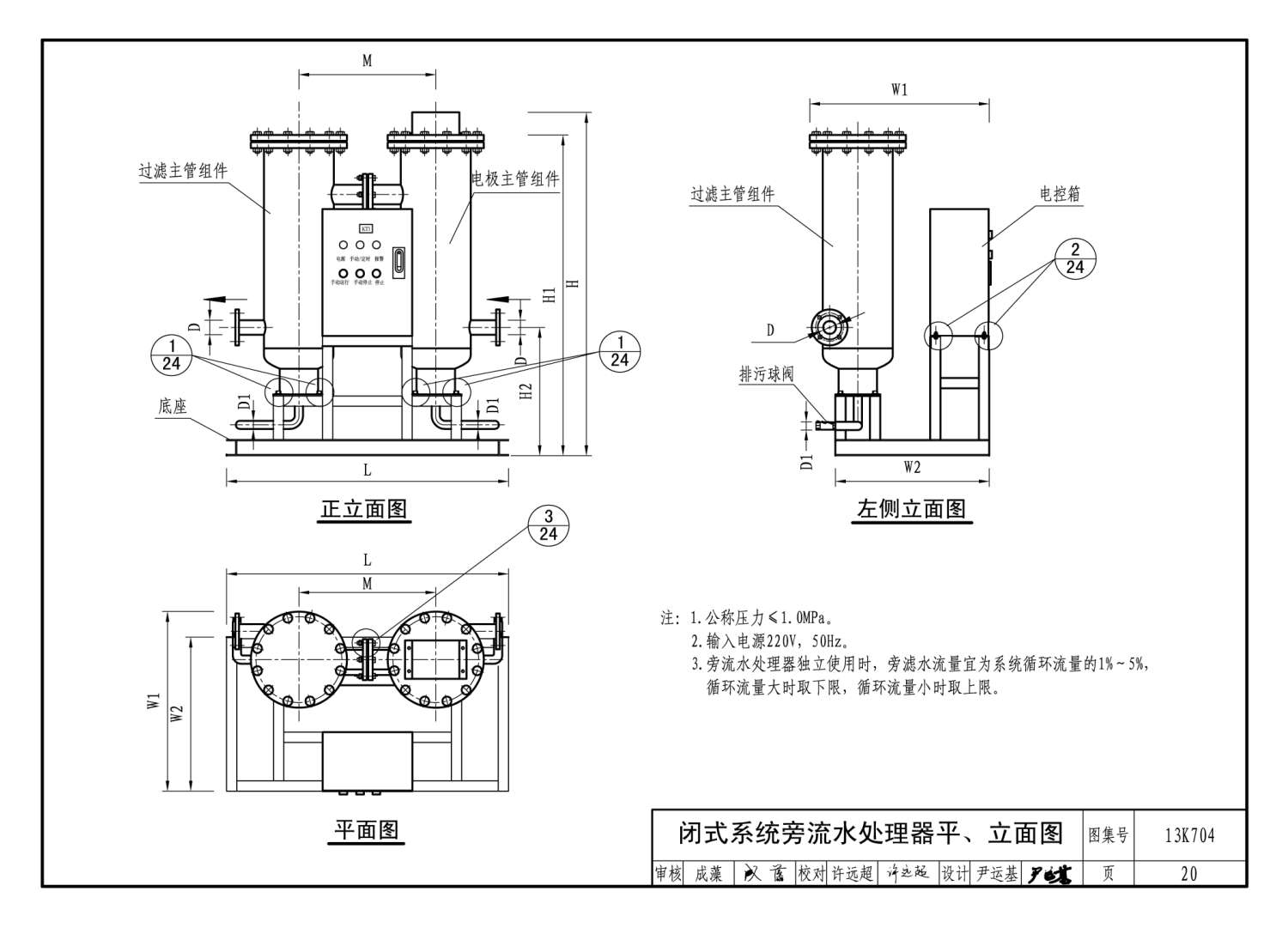

| 閉式系統旁流水處理器平、立面圖 | 20 |
| 開式系統旁流水處理器尺寸表 | 21 |
| 開式系統旁流水處理器平、立面圖 | 22 |
| 開式系統旁流水處理器尺寸表 | 23 |
| 旁流水處理器安裝圖 | 24 |
| 旁流水處理器安裝材料規格表 | 25 |
| 海綿鐵除氧器平、立面圖 | 27 |
| 海綿鐵除氧器性能參數及尺寸表 | 28 |
| 海綿鐵除氧器基礎圖 | 29 |
| 管道過濾器說明 | 30 |
| 籃式過濾器 | 31 |
| T 型過濾器 | 32 |
| Y 型過濾器 | 33 |

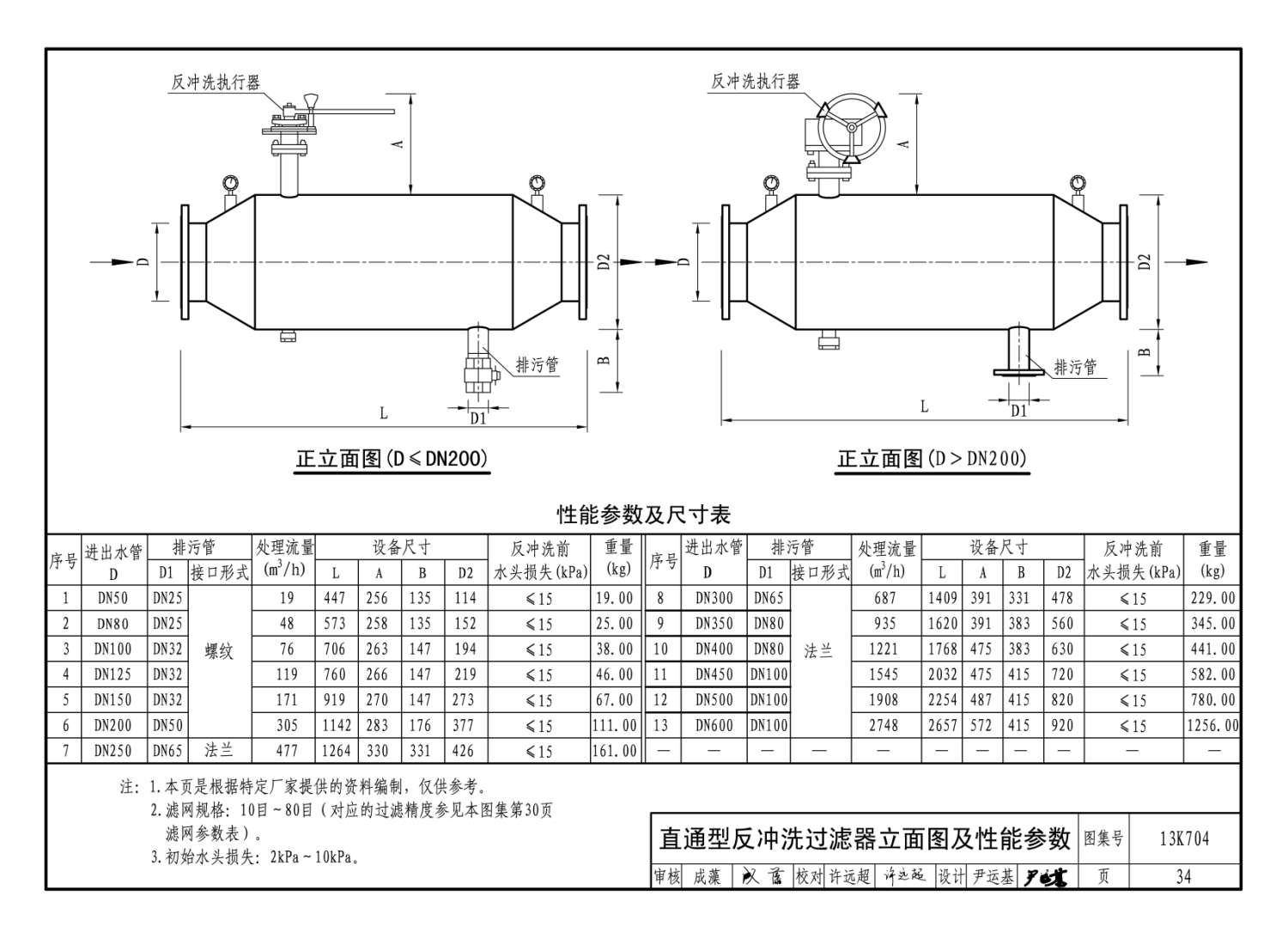

| 直通型反沖洗過濾器立面圖及性能參數 | 34 |
| 角通型反沖洗過濾器立面圖及性能參數 | 35 |
| 直通/角通型反沖洗過濾器安裝圖 | 36 |
| Y型反沖洗過濾器 | 37 |
| 冷凝器膠球自動在線清洗裝置說明 | 38 |
| 發球機平、立面圖及性能參數 | 39 |
| 捕球器平、立面圖及性能參數 | 40 |
| 發球機基礎圖 | 41 |
| 發球機、捕球器安裝圖 | 42 |
| 發球機、捕球器安裝材料表 | 43 |
| 離子交換器說明 | 44 |
| 逆流再生(無頂壓)陽(陰)離子交換器平、立面圖及配管圖 | 45 |
| 逆流再生(無頂壓)陽(陰)離子交換器性能參數及尺寸表 | 46 |
| 逆流再生(無頂壓)陽(陰)離子交換器安裝尺寸、閥門及配管規格表 | 47 |
| 逆流再生(無頂壓)二級納離子交換器平、立面圖及配管圖 | 48 |
| 逆流再生(無頂壓)二級納離子交換器性能參數及尺寸表 | 49 |

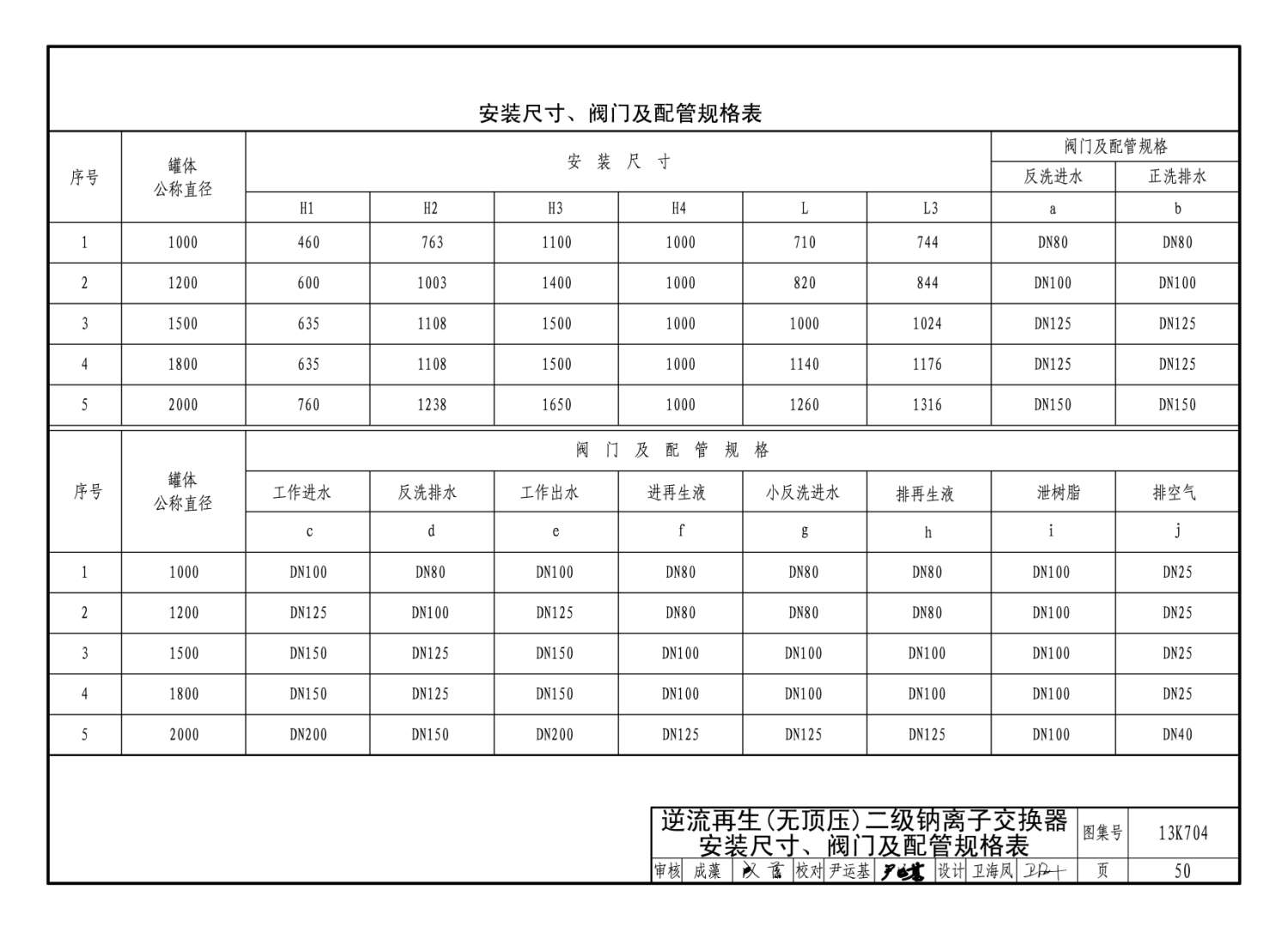

| 逆流再生(無頂壓)二級納離子交換器安裝尺寸、閥門及配管規格表 | 50 |
| 陽、陰混合離子交換器平、立面圖及配管圖 | 51 |
| 陽、陰混合離子交換器性能參數及尺寸表 | 52 |
| 陽、陰混合離子交換器安裝尺寸表 | 53 |
| 陽、陰混合離子交換器閥門及配管規格表 | 54 |
| 離子交換器基礎圖 | 55 |
| 1～4m3 /h全自動納離子交換器平、立面圖 | 56 |
| 6～20m3 /h全自動納離子交換器平、立面圖 | 57 |
| 25～60m3 /h全自動納離子交換器平、立面圖 | 58 |
| 全自動納離子交換器性能參數及尺寸表 | 59 |
| 全自動納離子交換器基礎圖 | 60 |
| 加藥裝置(一箱一泵式)平、立面圖 | 61 |

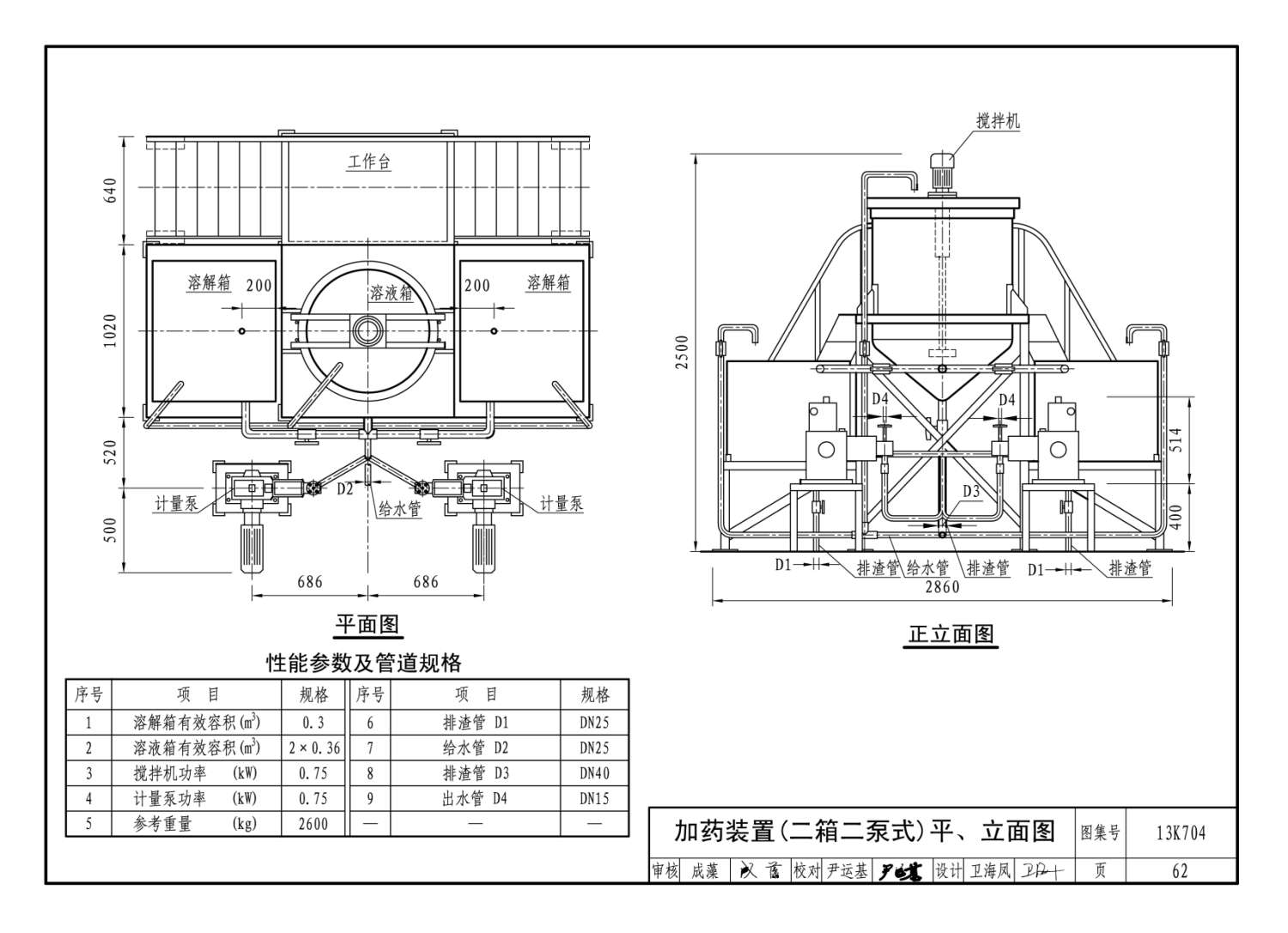

| 加藥裝置(二箱二泵式)平、立面圖 | 62 |
| 加藥裝置基礎圖 | 63 |
樣張
