13SR425 《室外熱力管道檢查井》為新編圖集，適用于環境類別為二b類、非抗震設防區及抗震設防烈度不高于8度、地下水無侵蝕性的一般砂性土、粘性土地區，及III級以下濕陷性黃土地區的工業及民用工程室外熱力管道檢查井的設計、施工和安裝。檢查井設計覆土深度：非車行道下0<h<2.0m，車行道下0.7m<h<2.0m；管徑范圍：直埋敷設熱水管道DN50～DN500，地溝敷設熱力管道DN50～DN600 ；供熱介質及參數：蒸汽P≤1.6MPa、t≤250℃，熱水P≤1.6MPa、t≤150℃；管道補償方式為軸向型波紋補償器和套筒補償器，補償器均安裝在檢查井內。

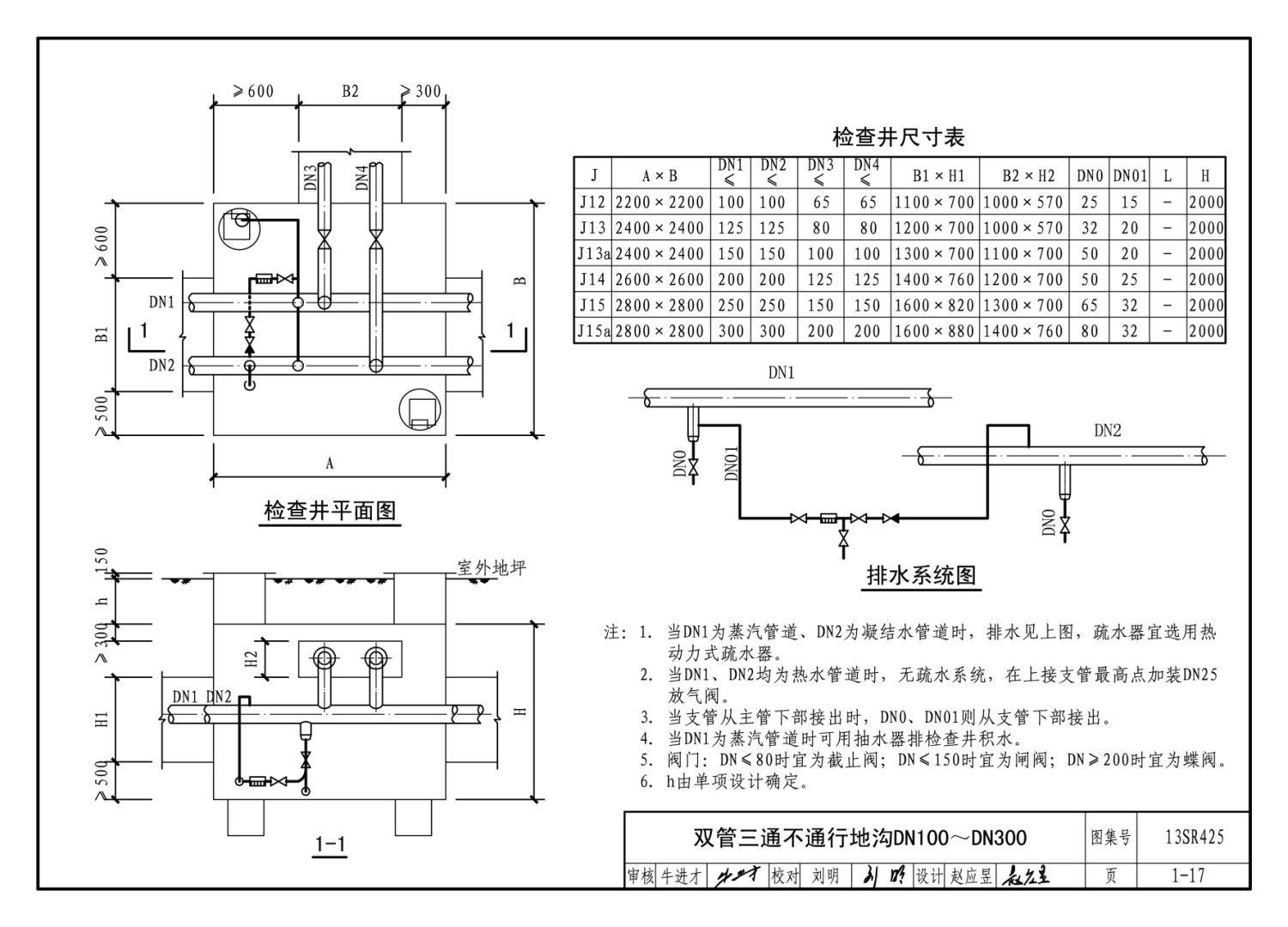

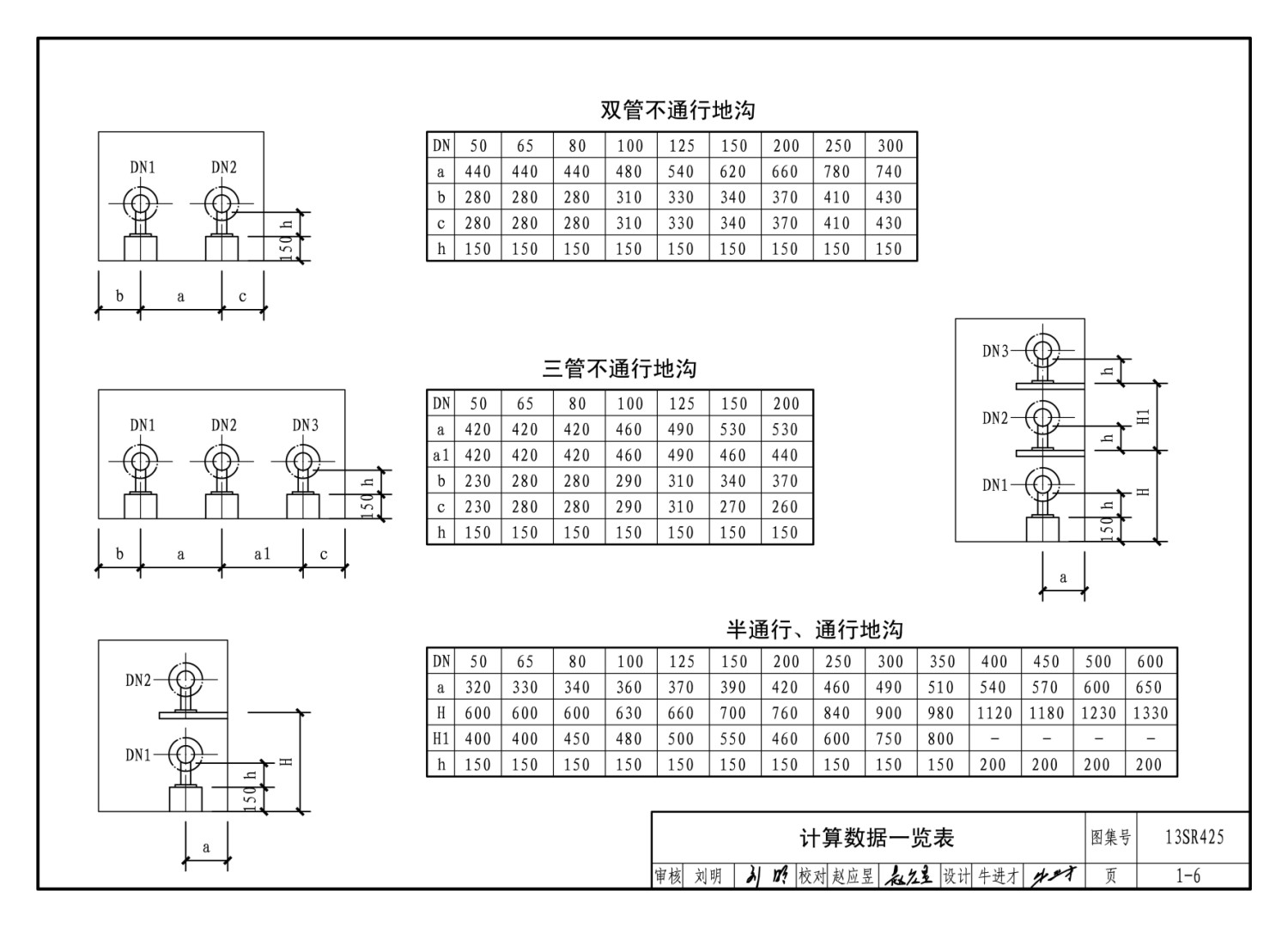

　　本圖集主要內容包括動力和結構兩部分。動力部分有熱力管道在檢查井內的布管示例，補償器在檢查井內的布置示例，地溝多管道布置橫斷面工程實例，專用排水井示例；結構部分為與動力部分檢查井對應的土建結構設計圖紙及固定支架圖。

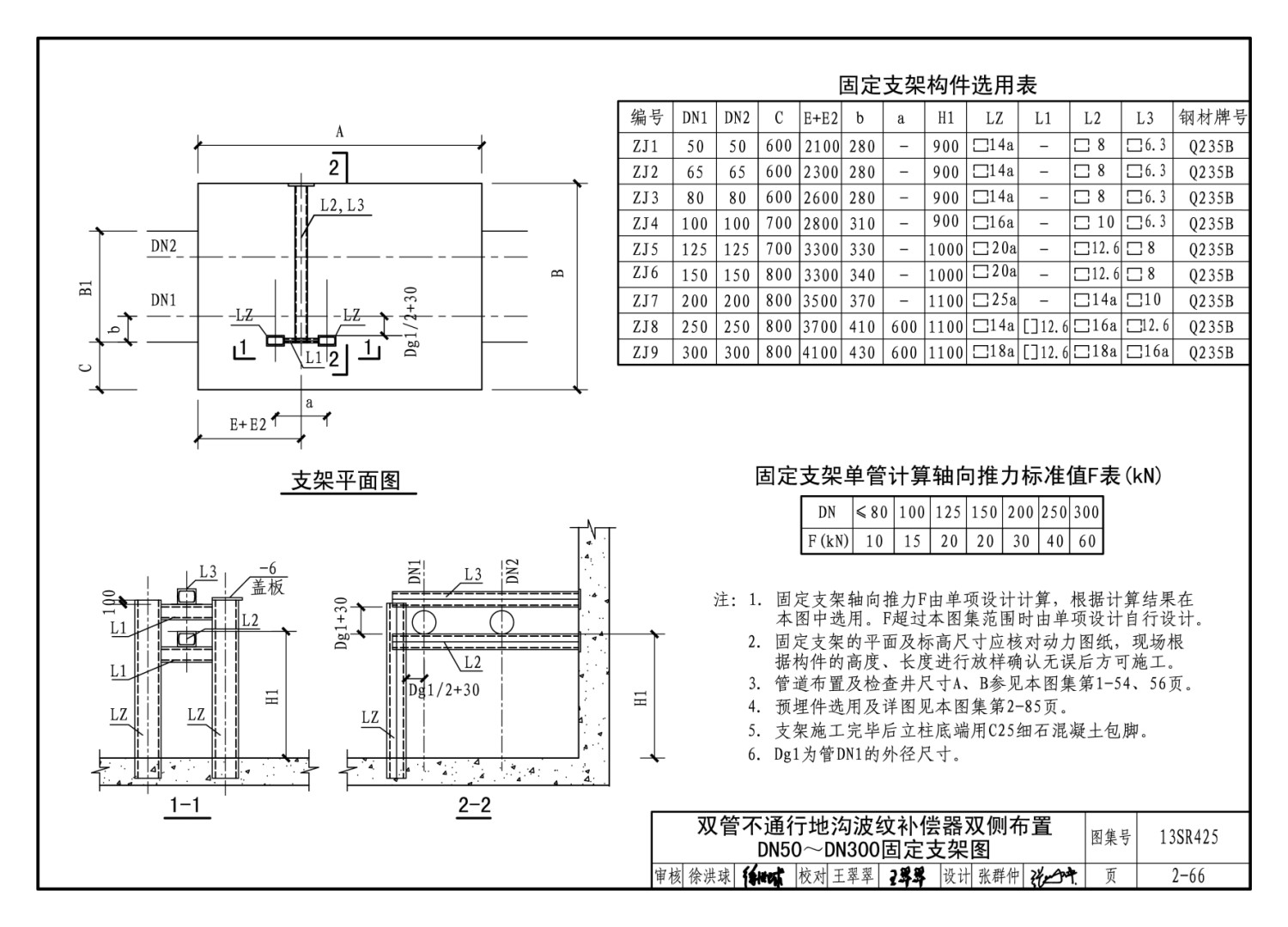

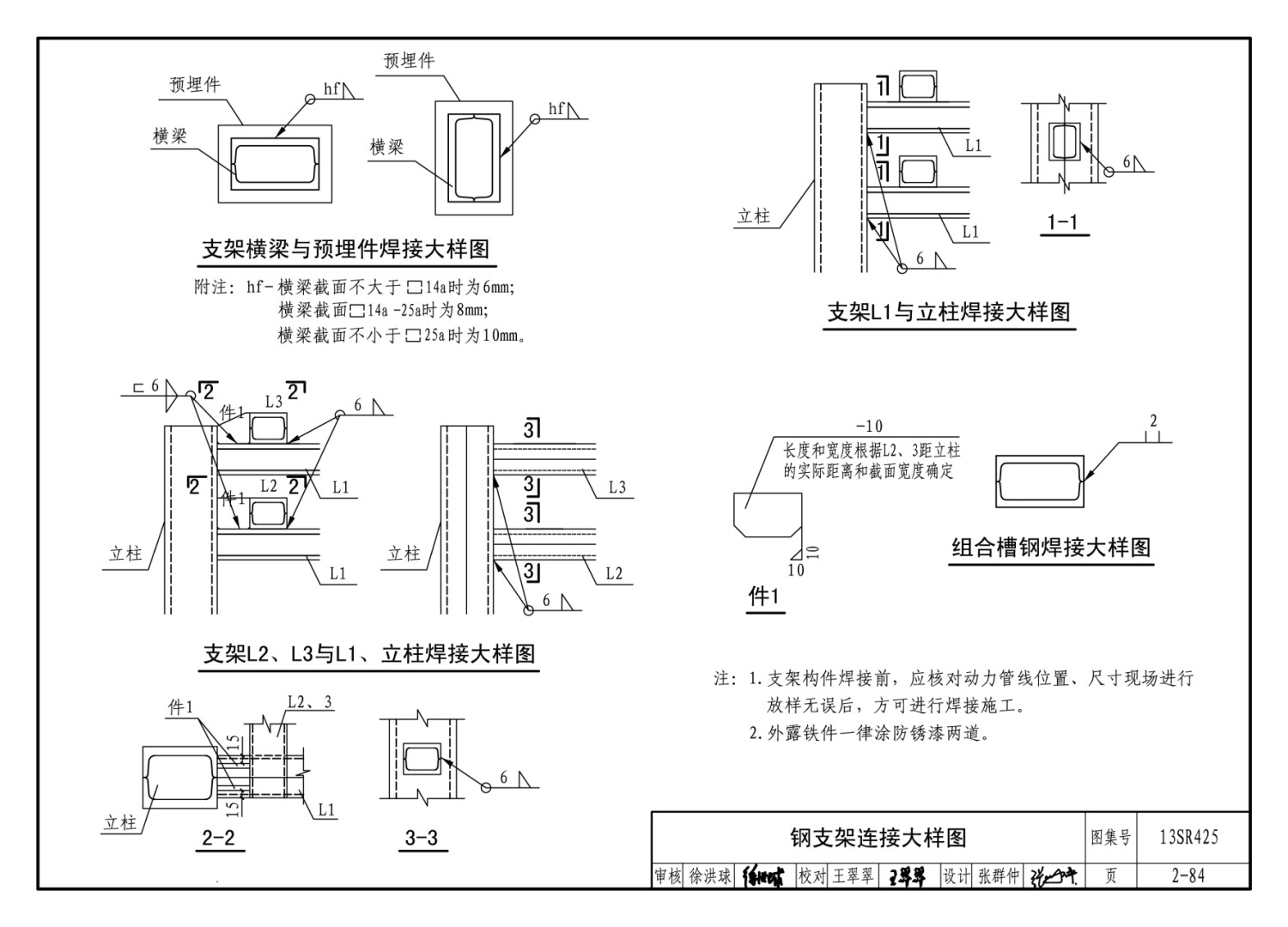

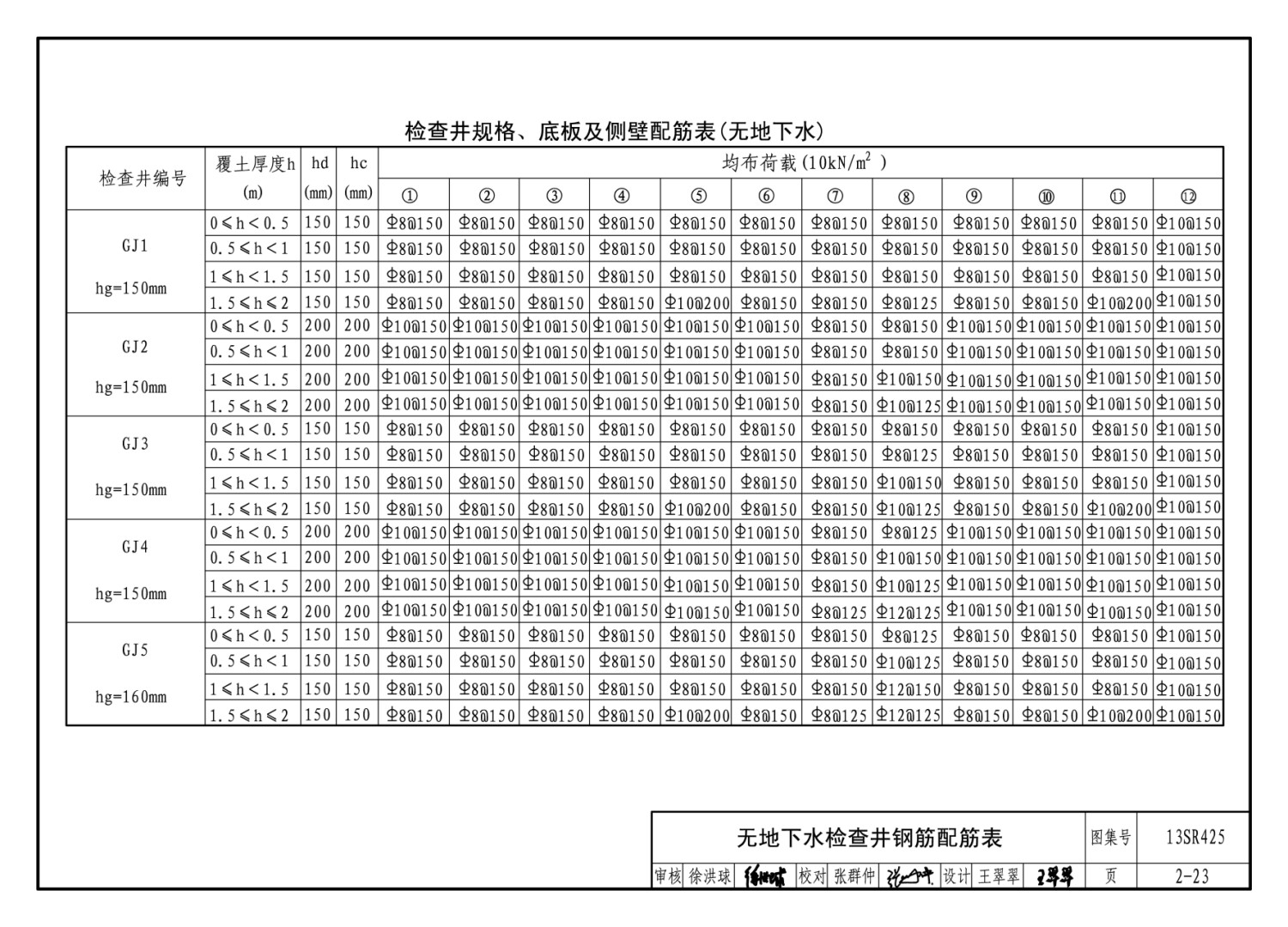

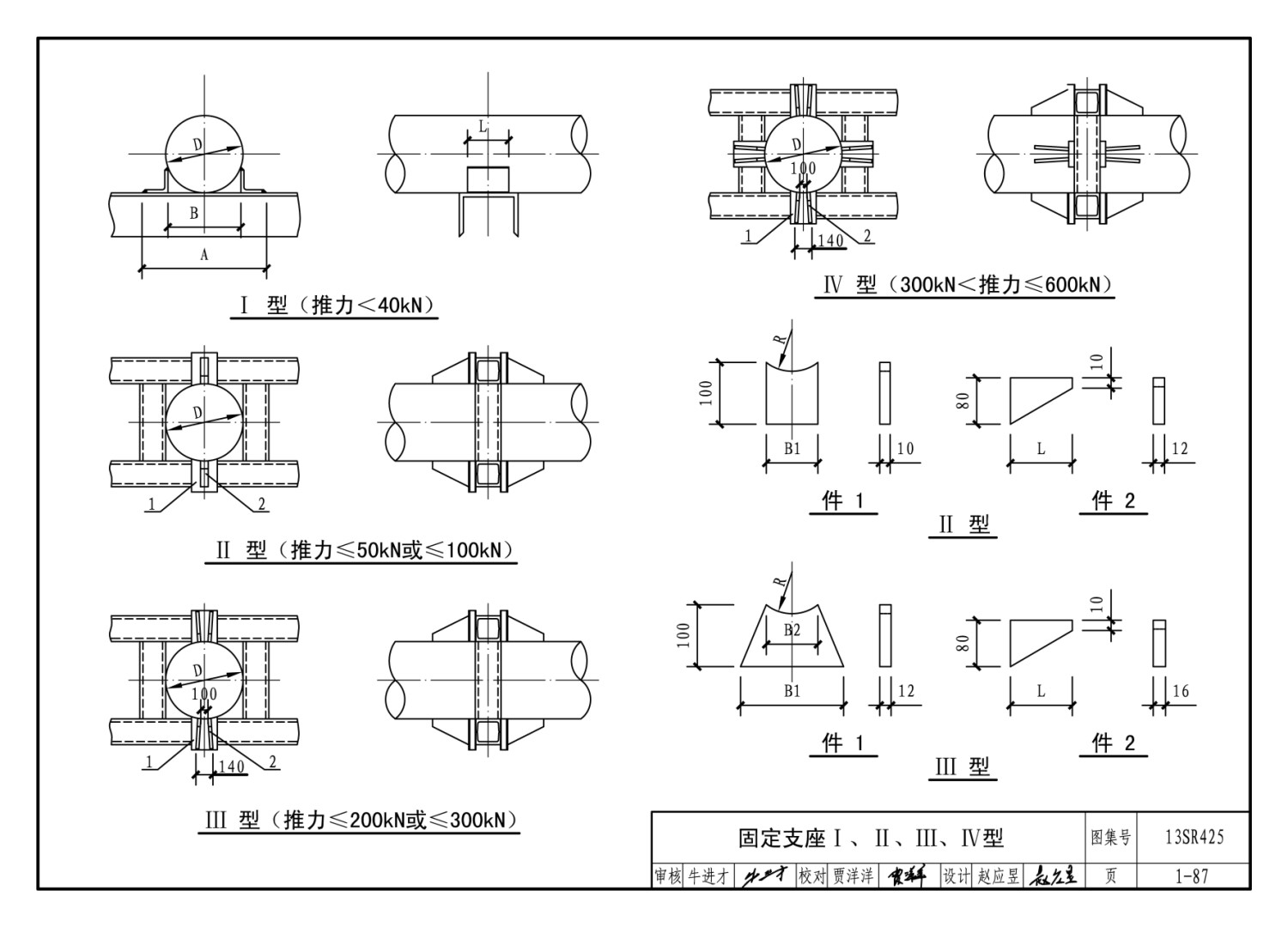

　　本圖集給出了多種檢查井不同的布管形式及對應的結構模板、配筋、支架和預埋件詳圖。動力、結構兩部分可以配合使用，也可以分別單獨使用，為設計和施工提供很好的技術支持。
