06MS201：市政排水管道工程及附屬設施
- 圖集編號
- 06MS201
- 圖集名稱
- 市政排水管道工程及附屬設施
- 定價
- 140.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
內容簡介
新編圖集，編入了市政排水管道工程設計、施工中迫切需要的內容，并基本涵蓋了市政排水管道工程。設計、施工、監理部門既可根據需要直接選用，部分圖紙也可直接用于生產加工。適用于新建、改建或擴建的城鎮、工業業企業及居住區的室外排水工程。如用于濕陷性黃土地區、永久性凍土地區、抗震設防烈度為8度以上地區時，應根據有關規范（程）的規定或?qū)ｉT研究后采用。
按技術內容分為混凝土排水管道基礎及接口、埋地塑料排水管施工、排水檢查井、混凝土模塊式排水檢查井、預制裝配式鋼筋混凝土排水檢查井、井蓋及踏步、雙層井蓋、雨水口、排水管道出水口九個部分，內容均摘自現行給水排水國家標準設計圖集。
06MS201-1 混凝土排水管道基礎及接口
06MS201-2 埋地塑料排水管道施工
06MS201-3 排水檢查井
06MS201-4 混凝土模塊式排水檢查井

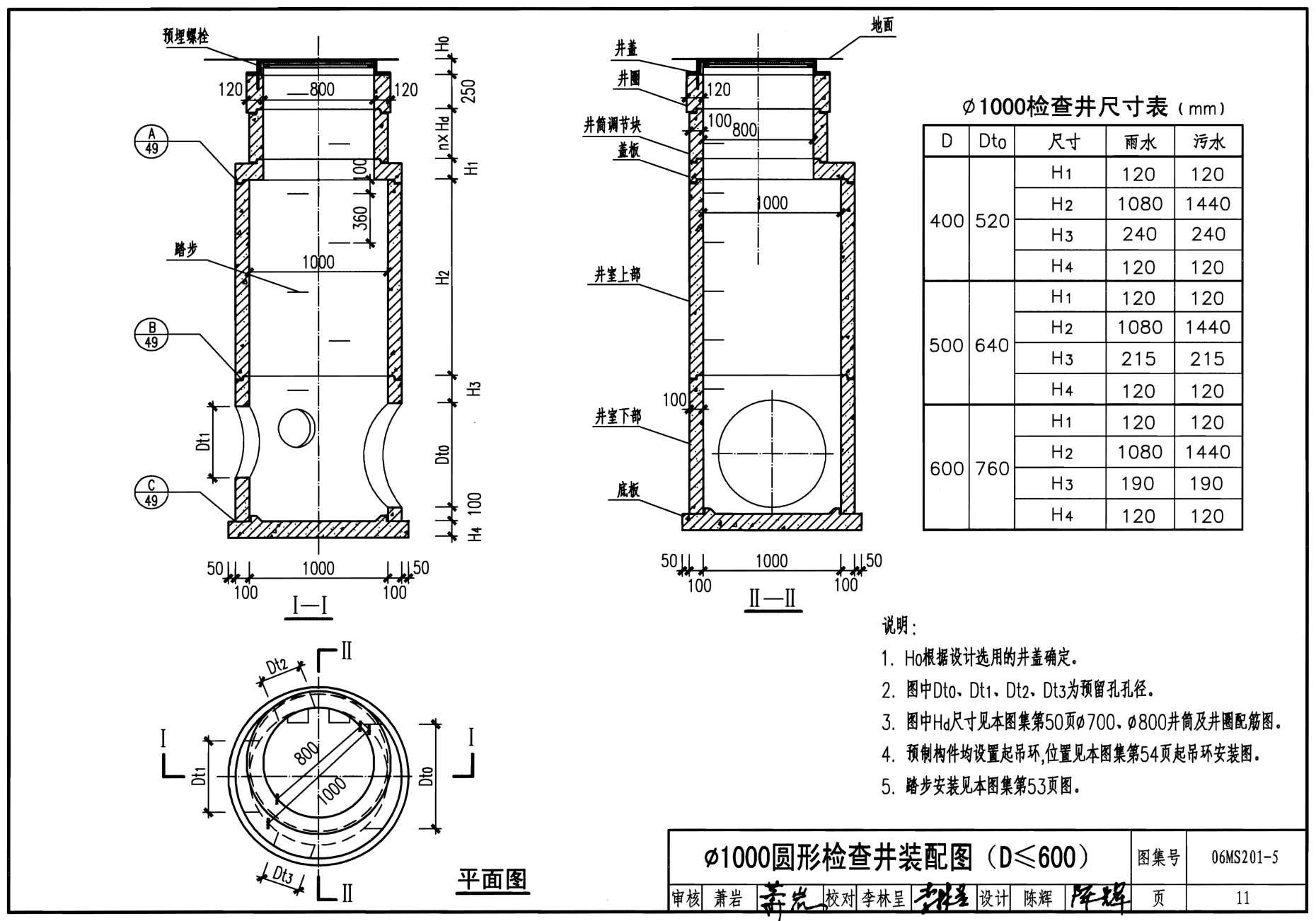

06MS201-5 預制裝配式鋼筋混凝土排水檢查井

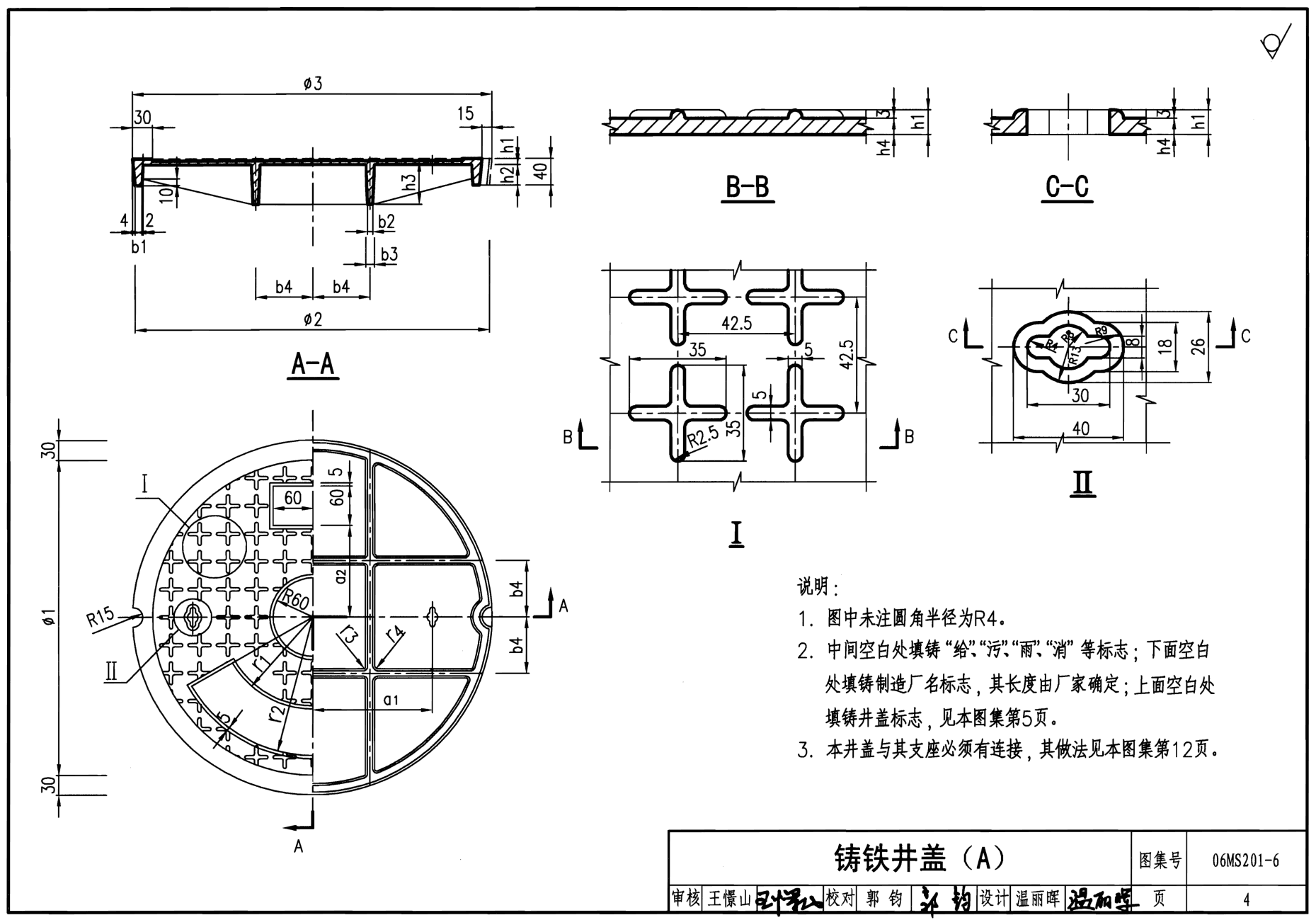

06MS201-6 井蓋及踏步

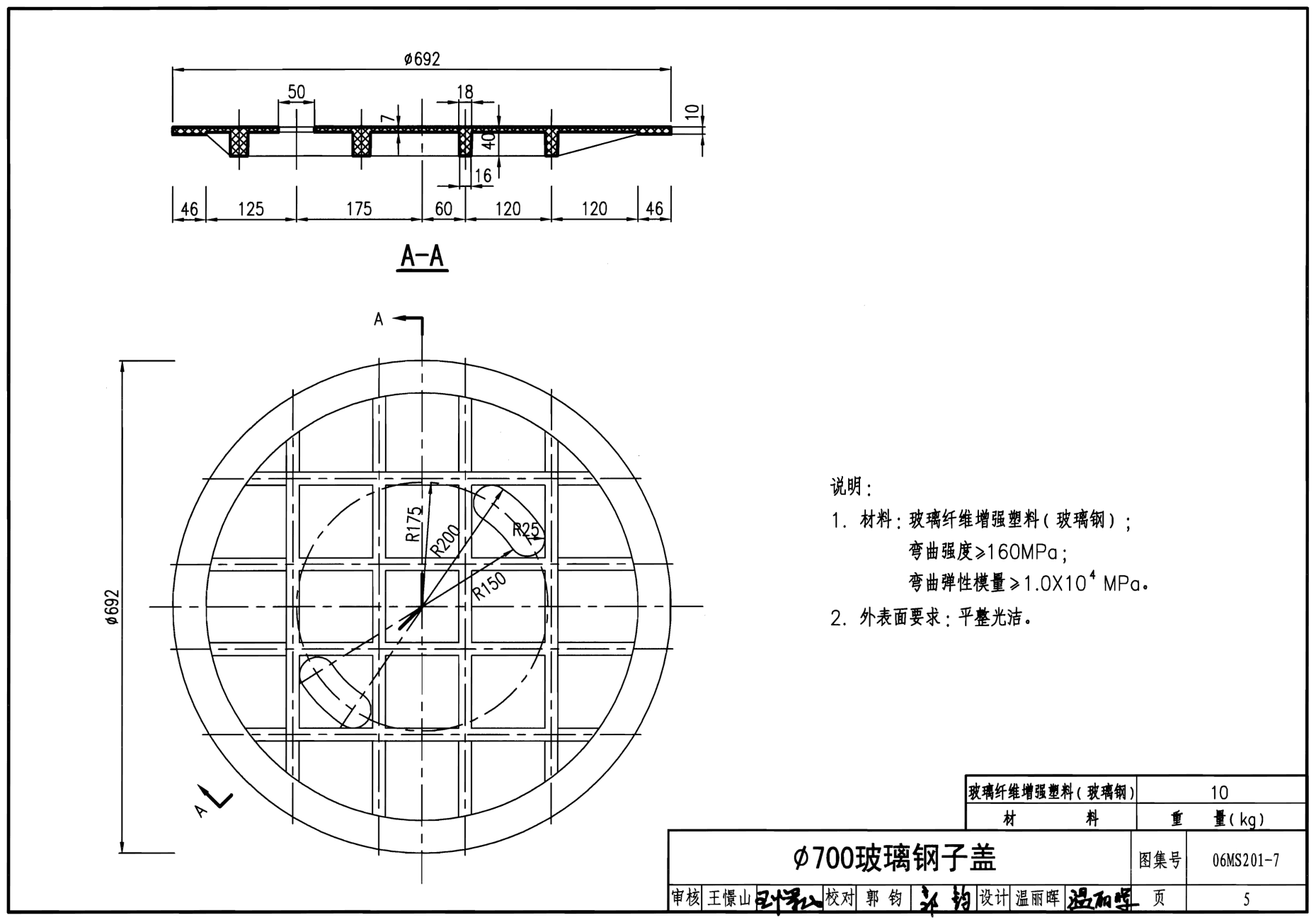

06MS201-7 雙層井蓋
06MS201-8 雨水口
06MS201-9 排水管道出水口
目錄
| 總目錄及編制說明 | 1～2 |
|---|---|
| 06MS201-1 混凝土排水管道基礎及接口 | 1 |
| 目錄 (1) | 3 |
| 總說明 (3) | 5 |
| 鋼筋混凝土管砂石基礎 (8) | 10 |
| D＝600～3000鋼筋混凝土管90°砂石基礎 (8) | 10 |
| D＝400～3000鋼筋混凝土管120°砂石基礎 (9) | 11 |
| D＝300～3000鋼筋混凝土管150°砂石基礎 (10) | 12 |

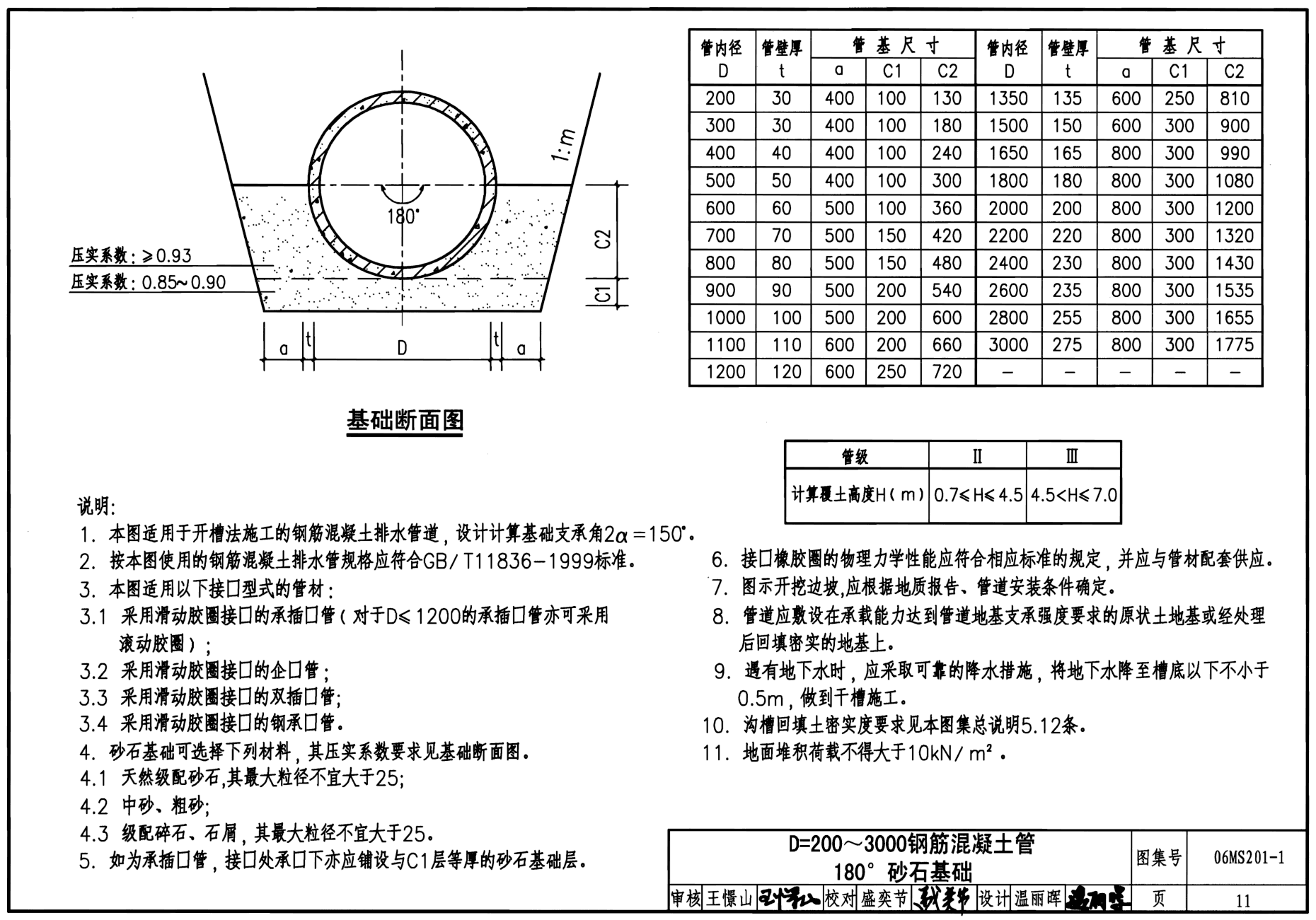

| D＝400～3000鋼筋混凝土管180°砂石基礎 (11) | 13 |
| D＝600～2000預應力混凝土管90°砂石基礎 (12) | 14 |
| D＝400～2000預應力混凝土管120°砂石基礎 (13) | 15 |
| D＝400～2000預應力混凝土管180°砂石基礎 (14) | 16 |
| D＝1000～3000鋼筋混凝土管（頂進法施工） (15) | 17 |
| 鋼筋混凝土管混凝土基礎 (16) | 18 |
| D＝600～3000鋼筋混凝土管（Ⅰ級管）120°混凝土基礎 (16) | 18 |
| D＝600～3000鋼筋混凝土管（Ⅱ級管、Ⅲ級管）120°混凝土基礎 (17) | 19 |
| D＝600～3000鋼筋混凝土管（Ⅰ級管）180°混凝土基礎 (18) | 20 |
| D＝600～3000鋼筋混凝土管（Ⅱ級管、Ⅲ級管）180°混凝土基礎 (19) | 21 |
| 混凝土管混凝土基礎及接口 (20) | 22 |
| D＝150～600混凝土管90°混凝土基礎及接口 (20) | 22 |
| D＝150～600混凝土管120°混凝土基礎及接口 (21) | 23 |
| D＝150～600混凝土管180°混凝土基礎及接口 (22) | 24 |
| 鋼筋混凝土管橡膠圈接口 (23) | 25 |
| D＝200～1800鋼筋混凝土承插口管橡膠圈接口 (23) | 25 |
| D＝1000～3000鋼筋混凝土企口管橡膠圈接口 (24) | 26 |
| D＝1000～3000鋼筋混凝土鋼承口管橡膠圈接口 (25) | 27 |
| D＝1000～3000鋼筋混凝土雙插口管橡膠圈接口 (26) | 28 |
| D＝400～2000預應力混凝土承插口管橡膠圈接口 (27) | 29 |
| 鋼筋混凝土管平口及企口管混凝土基礎及接口 (28) | 30 |
| D＝600～3000鋼筋混凝土平口及企口管120°混凝土基礎鋼絲網水泥砂漿抹帶接口 (28) | 30 |
| D＝600～3000鋼筋混凝土平口及企口管180°混凝土基礎鋼絲網水泥砂漿抹帶接口 (29) | 31 |
| D＝600～1200鋼筋混凝土平口及企口管120°混凝土基礎現澆混凝土套環接口 (30) | 32 |
| D＝1350～3000鋼筋混凝土平口及企口管120°混凝土基礎現澆混凝土套環接口 (31) | 33 |
| D＝600～1200鋼筋混凝土平口及企口管180°混凝土基礎現澆混凝土套環接口 (32) | 34 |
| D＝1350～3000鋼筋混凝土平口及企口管180°混凝土基礎現澆混凝土套環接口 (33) | 35 |
| D＝1000～3000鋼筋混凝土企口管膨脹水泥砂漿接口 (34) | 36 |
| D＝600～1000鋼筋混凝土平口及企口管120°、180°混凝土基礎現澆混凝土套環柔性接口 (35) | 37 |
| D＝1100～2000鋼筋混凝土平口及企口管120°、180°混凝土基礎現澆混凝土套環柔性接口 (36) | 38 |
| D＝2200～3000鋼筋混凝土平口及企口管120°、180°混凝土基礎現澆混凝土套環柔性接口 (37) | 39 |
| 附錄 (38) | 40 |
| 附錄一 鋼筋混凝土管規格表 (38) | 40 |
| 附錄二 混凝土管、預應力混凝土管規格表 (39) | 41 |
| 附錄三 橡膠圈及橡膠墊性能指標表 (40) | 42 |
| 附錄四 聚硫密封膏及聚氨酯密封膏性能指標表 (41) | 43 |
| 附錄五 環氧煤瀝青及聚乙烯泡沫塑料板性能指標表 (42) | 44 |
| 附錄六 橡膠止水帶性能指標表 (43) | 45 |
| 附錄七 排水管產品規格示例（一） (44) | 46 |
| 附錄七 排水管產品規格示例（二） (45) | 47 |
| 附錄七 排水管產品規格示例（三） (46) | 48 |
| 06MS201-2 埋地塑料排水管道施工 | |
| 目錄 (1) | 49 |
| 總說明 (3) | 51 |
| 硬聚氯乙烯（PVC-U）管 (18) | 66 |
| 硬聚氯乙烯（PVC-U）雙壁波紋管 (18) | 66 |
| 硬聚氯乙烯（PVC-U）雙壁波紋管承插口尺寸 (19) | 67 |
| 硬聚氯乙烯（PVC-U）雙壁波紋管接口及橡膠圈 (20) | 68 |

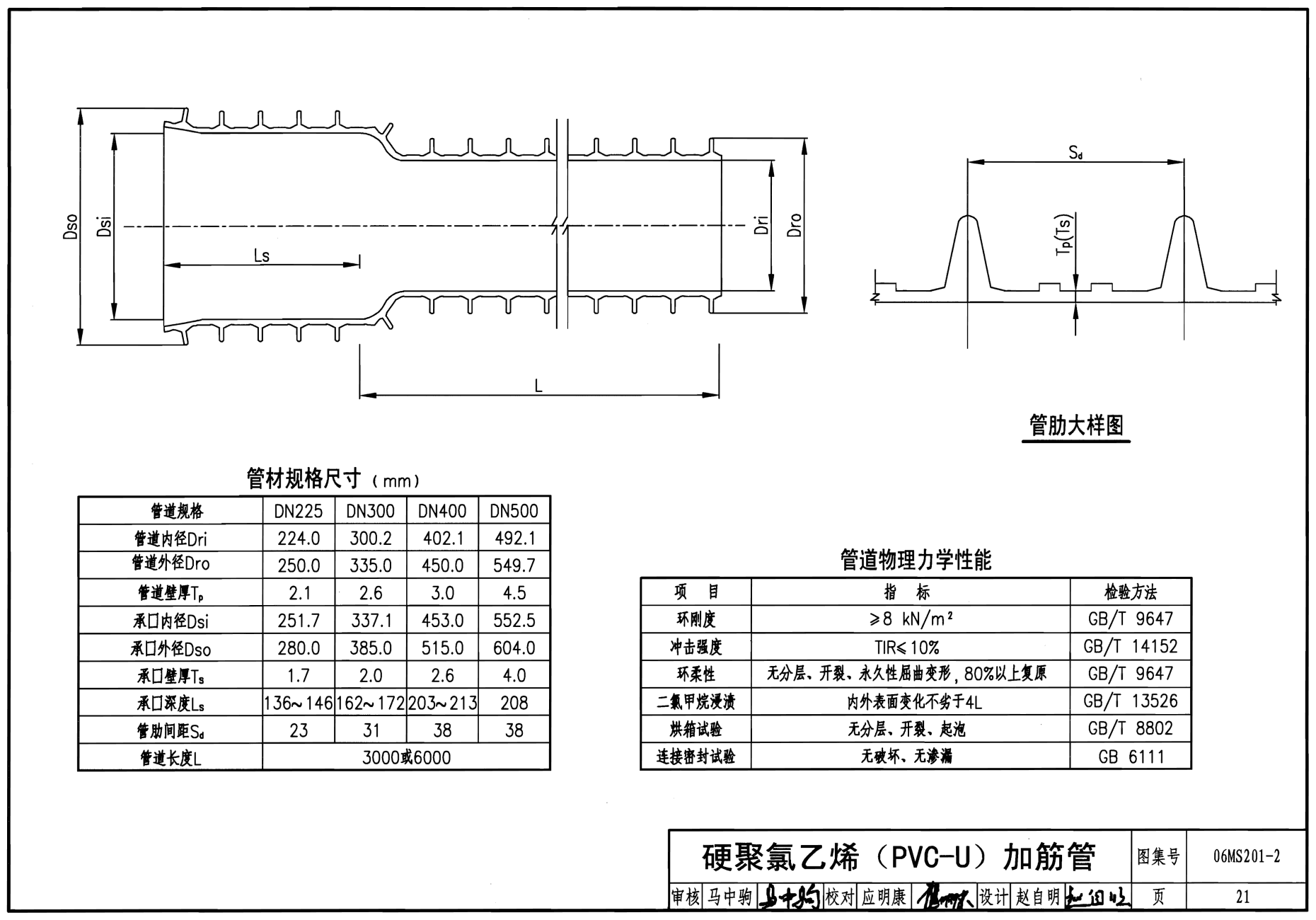

| 硬聚氯乙烯（PVC-U）加筋管 (21) | 69 |
| 硬聚氯乙烯（PVC-U）加筋管接口及橡膠圈 (22) | 70 |
| 硬聚氯乙烯（PVC-U）平壁管 (23) | 71 |
| 硬聚氯乙烯（PVC-U）平壁管接口橡膠圈及膠粘劑（Ⅰ型） (24) | 72 |
| 硬聚氯乙烯（PVC-U）平壁管接口橡膠圈及膠粘劑（Ⅱ型） (25) | 73 |
| 硬聚氯乙烯（PVC-U）鋼塑復合纏繞管 (26) | 74 |
| 硬聚氯乙烯（PVC-U）鋼塑復合纏繞管接口及板材規格 (27) | 75 |
| 聚乙烯（PE）管 (28) | 76 |
| 聚乙烯（PE）雙壁波紋管 (28) | 76 |
| 聚乙烯（PE）雙壁波紋管性能要求 (29) | 77 |
| 聚乙烯（PE）雙壁波紋管接口及橡膠圈（Ⅰ型 ） (30) | 78 |
| 聚乙烯（PE）雙壁波紋管接口及橡膠圈（Ⅱ型 ） (31) | 79 |
| 聚乙烯（PE）雙壁波紋管接口及橡膠圈（Ⅲ型 ） (32) | 80 |
| 聚乙烯（PE）雙壁波紋管接口及橡膠圈（Ⅳ型） (33) | 81 |
| 聚乙烯（PE）雙壁波紋管接口及橡膠圈（Ⅴ型 ） (34) | 82 |
| 聚乙烯（PE）纏繞結構壁管 (35) | 83 |
| 聚乙烯（PE）纏繞結構壁管管材尺寸 (36) | 84 |
| 聚乙烯（PE）纏繞結構壁管材性能要求 (37) | 85 |
| 聚乙烯（PE）纏繞結構壁管管道承口尺寸 (38) | 86 |
| 聚乙烯（PE）纏繞結構壁管承插式接口及橡膠圈尺寸 (39) | 87 |
| 聚乙烯（PE）纏繞結構壁管雙向承插彈性密封件接口 (40) | 88 |
| 聚乙烯（PE）纏繞結構壁管卡箍式彈性密封件接口 (41) | 89 |
| 聚乙烯（PE）纏繞結構壁管電熱熔帶接日 (42) | 90 |
| 聚乙烯（PE）纏繞結構壁管熱收縮帶接口 (43) | 91 |
| 聚乙烯（PE）鋼塑復合纏繞管 (44) | 92 |
| 聚乙烯（PE）鋼塑復合纏繞管接口與板材材料特性 (45) | 93 |
| PVC-U/PE鋼塑復合纏繞管鋼肋材料力學特性 (46) | 94 |
| 鋼帶增強聚乙烯（PE）管 (47) | 95 |
| 鋼帶增強聚乙烯（PE）螺旋波紋管 (47) | 95 |
| 鋼帶增強聚乙烯（PE）螺旋波紋管鋼帶 (48) | 96 |
| 鋼帶增強聚乙烯（PE）螺旋波紋管焊接接口 (49) | 97 |
| 鋼帶增強聚乙烯（PE）螺旋波紋管熱收縮套接口 (50) | 98 |
| 鋼帶增強聚乙烯（PE）螺旋波紋管內材板材焊接接口 (51) | 99 |
| 增強聚丙烯（FRPP）管 (52) | 100 |
| 增強聚丙烯（FRPP）模壓管 (52) | 100 |
| 增強聚丙烯（FRPP）模壓管接口及橡膠圈 (53) | 101 |
| 管道基礎加固、管道與檢查井接口詳圖 (54) | 102 |
| 埋地塑料排水管道基礎及溝槽寬度 (54) | 102 |
| 埋地塑料排水管道土工布加固技術要求 (55) | 103 |
| 埋地塑料排水管道與檢查井的連接（Ⅰ型） (56) | 104 |
| 埋地塑料排水管道與檢查井的連接（Ⅱ型） (57) | 105 |
| 06MS20-3 排水檢查井 | |
| 目錄 (1) | 106 |
| 總說明 (5) | 110 |
| 圓形檢查井 (7) | 112 |
| 圓形排水檢查井尺寸表 (7) | 112 |
| 圓形排水檢查井流槽形式圖 (8) | 113 |
| Φ700圓形磚砌雨水檢查井 D≤400 (9) | 114 |
| Φ1000圓形磚砌雨水檢查井（收口式）D＝200～600 (10) | 115 |

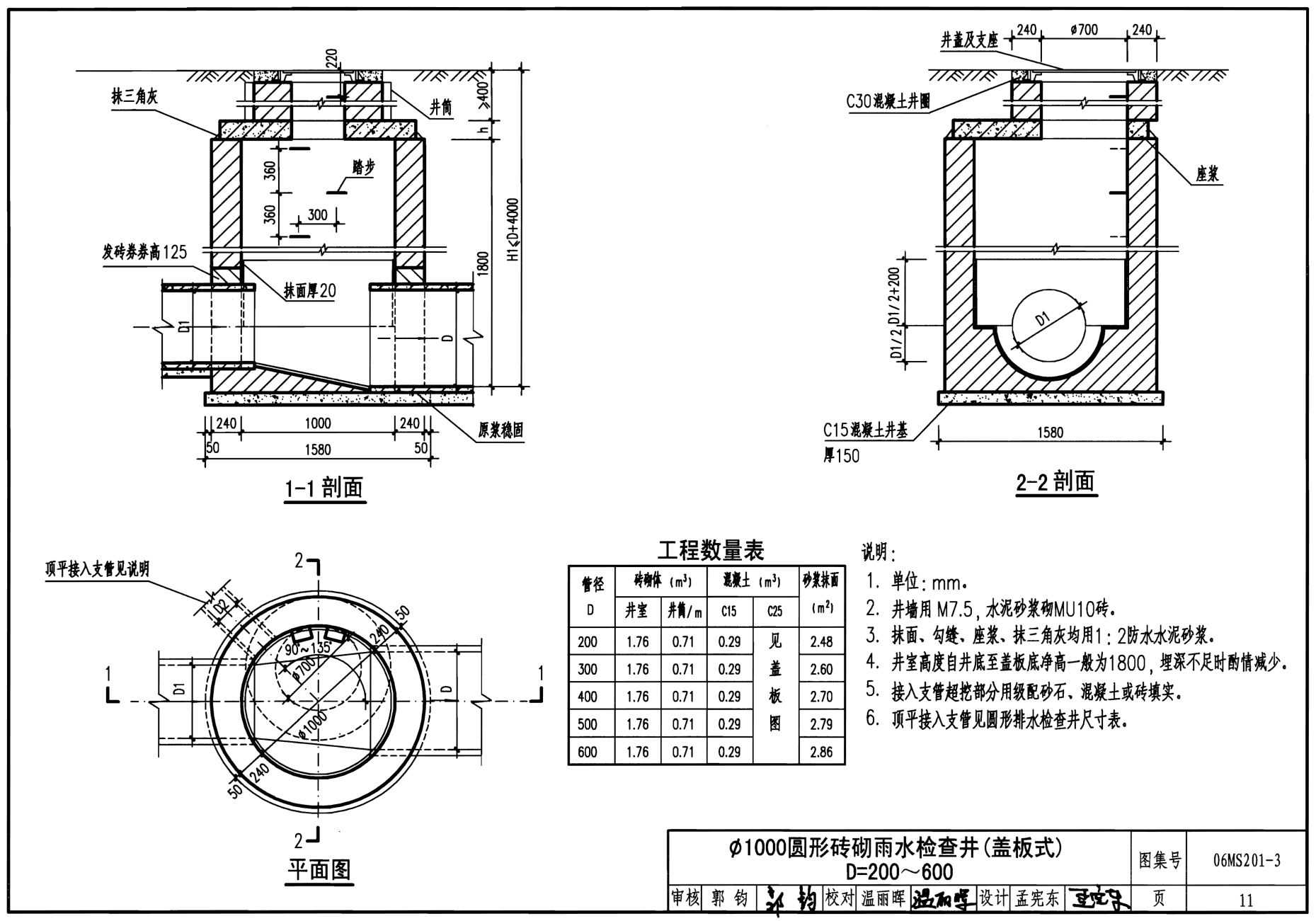

| Φ1000圓形磚砌雨水檢查井（蓋板式）D＝200～600 (11) | 116 |
| Φ1000圓形混凝土雨水檢查井 D＝200～600 (12) | 117 |
| Φ1250圓形磚砌雨水檢查井（收口式）D＝600～800 (13) | 118 |
| Φ1250圓形磚砌雨水檢查井（蓋板式）D＝600～800 (14) | 119 |
| Φ1250圓形混凝土雨水檢查井 D＝600～800 (15) | 120 |
| Φ1500圓形磚砌雨水檢查井（蓋板式）D＝800～1000 (16) | 121 |
| Φ1500圓形混凝土雨水檢查井 D＝800～1000 (17) | 122 |
| Φ700圓形磚砌污水檢查井 D≤400 (18) | 123 |
| Φ1000圓形磚砌污水檢查井（收口式）D＝200～600 (19) | 124 |
| Φ1000圓形磚砌污水檢查井（蓋板式）D＝200～600 (20) | 125 |
| Φ1000圓形混凝土污水檢查井 D＝200～600 (21) | 126 |
| Φ1000圓形雨污水檢查井蓋板配筋圖 (22) | 127 |
| Φ1250圓形磚砌污水檢查井（收口式）D＝600～800 (23) | 128 |
| Φ1250圓形磚砌污水檢查井（蓋板式）D＝600～800 (24) | 129 |
| Φ1250圓形混凝土污水檢查井 D＝600～800 (25) | 130 |
| Φ1250圓形雨污水檢查井蓋板配筋圖 (26) | 131 |
| Φ1500圓形磚砌污水檢查井（蓋板式）D＝800～1000 (27) | 132 |
| Φ1500圓形混凝土污水檢查井 D＝800～1000 (28) | 133 |
| Φ1500圓形雨污水檢查井蓋板配筋圖 (29) | 134 |
| 矩形檢查井 (30) | 135 |
| 矩形排水檢查井流槽形式圖 (30) | 135 |
| 矩形直線磚砌雨水檢查井 D＝800～2000 (31) | 136 |
| 矩形直線混凝土雨水檢查井 D＝800～2000 (32) | 137 |
| 矩形90°三通磚砌雨水檢查井 D＝900～2000 (33) | 138 |
| 矩形90°三通混凝土雨水檢查井 D＝900～2000 (34) | 139 |
| 矩形90°四通磚砌雨檢查井 D＝900～2000 (35) | 140 |
| 矩形90°四通混凝土雨水檢查井 D＝900～2000 (36) | 141 |
| 矩形直線磚砌污水檢查井 D＝800～1500 (37) | 142 |
| 矩形直線混凝土污水檢查井 D＝800～1500 (38) | 143 |
| 矩形直線雨污水檢查井蓋板配筋圖①（D＝800～1000） (39) | 144 |
| 矩形直線雨污水檢查井蓋板配筋圖②（D＝1100～1200） (40) | 145 |
| 矩形直線雨污水檢查井蓋板配筋圖③（D＝1350～1500） (41) | 146 |
| 矩形直線雨污水檢查井蓋板配筋圖④（D＝1650～1800） (42) | 147 |
| 矩形直線雨污水檢查井蓋板配筋圖⑤（D＝2000） (43) | 148 |
| 矩形90°三通磚砌污水檢查井 D＝900～1500 (44) | 149 |
| 矩形90°三通混凝土污水檢查井 D＝900～1500 (45) | 150 |
| 矩形90°三通雨污水檢查井蓋板配筋圖① (46) | 151 |
| 矩形90°三通雨污水檢查井蓋板配筋圖② (47) | 152 |
| 矩形90°三通雨污水檢查井蓋板配筋圖③ (48) | 153 |
| 矩形90°三通雨污水檢查井蓋板配筋圖④ (49) | 154 |
| 矩形90°四通磚砌污水檢查井 D＝900～1500 (50) | 155 |
| 矩形90°四通混凝土污水檢查井 D＝900～1500 (51) | 156 |
| 矩形90°四通雨污水檢查井蓋板配筋圖① (52) | 157 |
| 矩形90°四通雨污水檢查井蓋板配筋圖② (53) | 158 |
| 矩形90°四通雨污水檢查井蓋板配筋圖③ (54) | 159 |
| 矩形90°四通雨污水檢查井蓋板配筋圖④ (55) | 160 |
| 矩形90°四通雨污水檢查井蓋板配筋圖⑤ (56) | 161 |
| 扇形檢查井（90°、120°、135°、150°） (57) | 162 |
| 扇形磚砌雨水檢查井（90°～150°）D＝800～2000 (57) | 162 |
| 扇形磚砌雨水檢查井（90°～150°）主要尺寸及工程數量表 (58) | 163 |
| 扇形混凝土雨水檢查井（90°）D＝800～2000 (59) | 164 |
| 扇形混凝土雨水檢查井（120°）D＝800～2000 (60) | 165 |
| 扇形混凝土雨水檢查井（135°）D＝800～2000 (61) | 166 |
| 扇形混凝土雨水檢查井（150°）D＝800～2000 (62) | 167 |
| 扇形磚砌污水檢查井（90°～150°）D＝800～1500 (63) | 168 |
| 扇形磚砌污水檢查井（90°～150°）主要尺寸及工程數量表 (64) | 169 |
| 扇形混凝土污水檢查井（90°）D＝800～1500 (65) | 170 |
| 扇形雨污水檢查井（90°）蓋板配筋圖①（D＝800～900） (66) | 171 |
| 扇形雨污水檢查井（90°）蓋板配筋圖②（D＝1000 ～1100） (67) | 172 |
| 扇形雨污水檢查井（90°）蓋板配筋圖③（D＝1200 ～1350） (68) | 173 |
| 扇形雨污水檢查井（90°）蓋板配筋圖④（D＝1500 ～1650） (69) | 174 |
| 扇形雨污水檢查井（90°）蓋板配筋圖⑤（D＝1800） (70) | 175 |
| 扇形雨污水檢查井（90°）蓋板配筋圖⑥（D＝2000） (71) | 176 |
| 扇形混凝土污水檢查井（120°）D＝800～1500 (72) | 177 |
| 扇形雨污水檢查井（120°）蓋板配筋圖①（D＝800～900） (73) | 178 |
| 扇形雨污水檢查井（120°）蓋板配筋圖②（D＝1000～1100） (74) | 179 |
| 扇形雨污水檢查井（120°）蓋板配筋圖③（D＝1200～1350） (75) | 180 |
| 扇形雨污水檢查井（120°）蓋板配筋圖④（D＝1500～1650） (76) | 181 |
| 扇形雨污水檢查井（120°）蓋板配筋圖⑤（D＝1800） (77) | 182 |
| 扇形雨污水檢查井（120°）蓋板配筋圖⑥（D＝2000） (78) | 183 |
| 扇形混凝土污水檢查井（135°）D＝800～1500 (79) | 184 |
| 扇形雨污水檢查井（135°）蓋板配筋圖①（D＝800～900） (80) | 185 |
| 扇形雨污水檢查井（135°）蓋板配筋圖②（D＝1000～1100） (81) | 186 |
| 扇形雨污水檢查井（135°）蓋板配筋圖③（D＝1200～1350） (82) | 187 |
| 扇形雨污水檢查井（135°）蓋板配筋圖④（D＝1500～1650） (83) | 188 |
| 扇形雨污水檢查井（135°）蓋板配筋圖⑤（D＝1800） (84) | 189 |
| 扇形雨污水檢查井（135°）蓋板配筋圖⑥（D＝2000） (85) | 190 |
| 扇形混凝土污水檢查井（150°）D＝800～1500 (86) | 191 |
| 扇形雨污水檢查井（150°）蓋板配筋圖①（D＝800～900） (87) | 192 |
| 扇形雨污水檢查井（150°）蓋板配筋圖②（D＝1000～1100） (88) | 193 |
| 扇形雨污水檢查井（150°）蓋板配筋圖③（D＝1200～1350） (89) | 194 |
| 扇形雨污水檢查井（150°）蓋板配筋圖④（D＝1500～1650） (90) | 195 |
| 扇形雨污水檢查井（150°）蓋板配筋圖⑤（D＝1800） (91) | 196 |
| 扇形雨污水檢查井（150°）蓋板配筋圖⑥（D＝2000） (92) | 197 |
| 跌水井 (93) | 198 |
| 豎管式磚砌（收口式）跌水井D≤200（直線內跌） (93) | 198 |
| 豎管式磚砌（蓋板式）跌水井D≤200（直線內跌） (94) | 199 |
| 豎管式混凝土跌水井D≤200（直線內跌） (95) | 200 |
| 豎管式磚砌（收口式）跌水井D≤200（支線內跌） (96) | 201 |
| 豎管式磚砌（蓋板式）跌水井D≤200（支線內跌） (97) | 202 |
| 豎管式混凝土跌水井D≤200（支線內跌） (98) | 203 |
| 豎槽式磚砌（收口式）跌水井D＝200～400（直線內跌） (99) | 204 |
| 豎槽式磚砌（收口式）跌水井（直線外跌）蓋板配筋圖 (100) | 205 |
| 豎槽式磚砌（蓋板式）跌水井D＝200～400（直線外跌） (101) | 206 |
| 豎槽式磚砌（蓋板式）跌水井（直線外跌）蓋板配筋圖 (102) | 207 |
| 豎槽式磚砌跌水井 D＝400～600（直線外跌） (103) | 208 |
| 豎槽式混凝土跌水井 D＝200～600（直線外跌） (104) | 209 |
| 豎槽式磚砌跌水井（直線外跌）蓋板配筋圖 (105) | 210 |
| 豎槽式磚砌跌水井 D＝200～400（支線外跌） (106) | 211 |
| 豎槽式磚砌跌水井（支線外跌）蓋板配筋圖 (107) | 212 |
| 豎槽式混凝土跌水井 D＝200～400（支線外跌） (108) | 213 |
| 豎槽式混凝土跌水井（支線外跌）蓋板配筋圖 (109) | 214 |
| 階梯式磚砌跌水井D＝700～1500 (110) | 215 |
| 階梯式混凝土跌水井D＝700～1650 (111) | 216 |
| 階梯式跌水井蓋板配筋圖① (112) | 217 |
| 階梯式跌水井蓋板配筋圖② (113) | 218 |
| 階梯式跌水井蓋板配筋圖③ (114) | 219 |
| 階梯式跌水井蓋板配筋圖④ (115) | 220 |
| 閘槽井 (116) | 221 |
| 污水磚砌閘槽井D＝200～1000 (116) | 221 |
| 污水混凝土閘槽井D＝200～1000 (117) | 222 |
| 污水閘槽井蓋板配筋圖①（D＝200、300） (118) | 223 |
| 污水閘槽井蓋板配筋圖②（D＝400、500） (119) | 224 |
| 污水閘槽井蓋板配筋圖③（D＝600、700） (120) | 225 |
| 污水閘槽井蓋板配筋圖④（D＝800、900） (121) | 226 |
| 污水閘槽井蓋板配筋圖⑤（D＝1000） (122) | 227 |
| 沉泥井 (123) | 228 |
| Φ1000圓形磚砌沉泥井 D＝200～500 (123) | 228 |
| Φ1000圓形混凝土沉泥井 D＝200～500 (124) | 229 |
| Φ1250圓形磚砌沉泥井 D＝600～800 (125) | 230 |
| Φ1250圓形混凝土沉泥井 D＝600～800 (126) | 231 |
| 預制井筒 (127) | 232 |
| Φ700預制混凝土井筒（雙排踏步） (127) | 232 |
| Φ800預制混凝土井筒（雙排踏步） (128) | 233 |
| Φ800預制混凝土井筒（單排踏步） (129) | 234 |
| 檢查井腳窩圖 (130) | 235 |
| 磚砌雨水檢查井踏步腳窩位置圖 (130) | 235 |
| 混凝土雨水檢查井井室踏步腳窩位置圖 (131) | 236 |
| 磚砌污水檢查井踏步腳窩位置圖 (132) | 237 |
| 混凝土污水檢查井井室踏步腳窩位置圖 (133) | 238 |
| 06MS201-4 混凝土模塊式排水檢查井 | |
| 目錄 (1) | 239 |
| 總說明 (4) | 242 |
| 圓形檢查井 (8) | 246 |
| 圓形排水檢查井尺寸表 (8) | 246 |
| 圓形排水檢查井流槽形式圖 (9) | 247 |
| Φ700、Φ800圓形雨污水檢查井（D≤400） (10) | 248 |
| Φ700、Φ800圓形雨污水檢查井組砌圖（一） (11) | 249 |
| Φ700、Φ800圓形雨污水檢查井組砌圖（二） (12) | 250 |

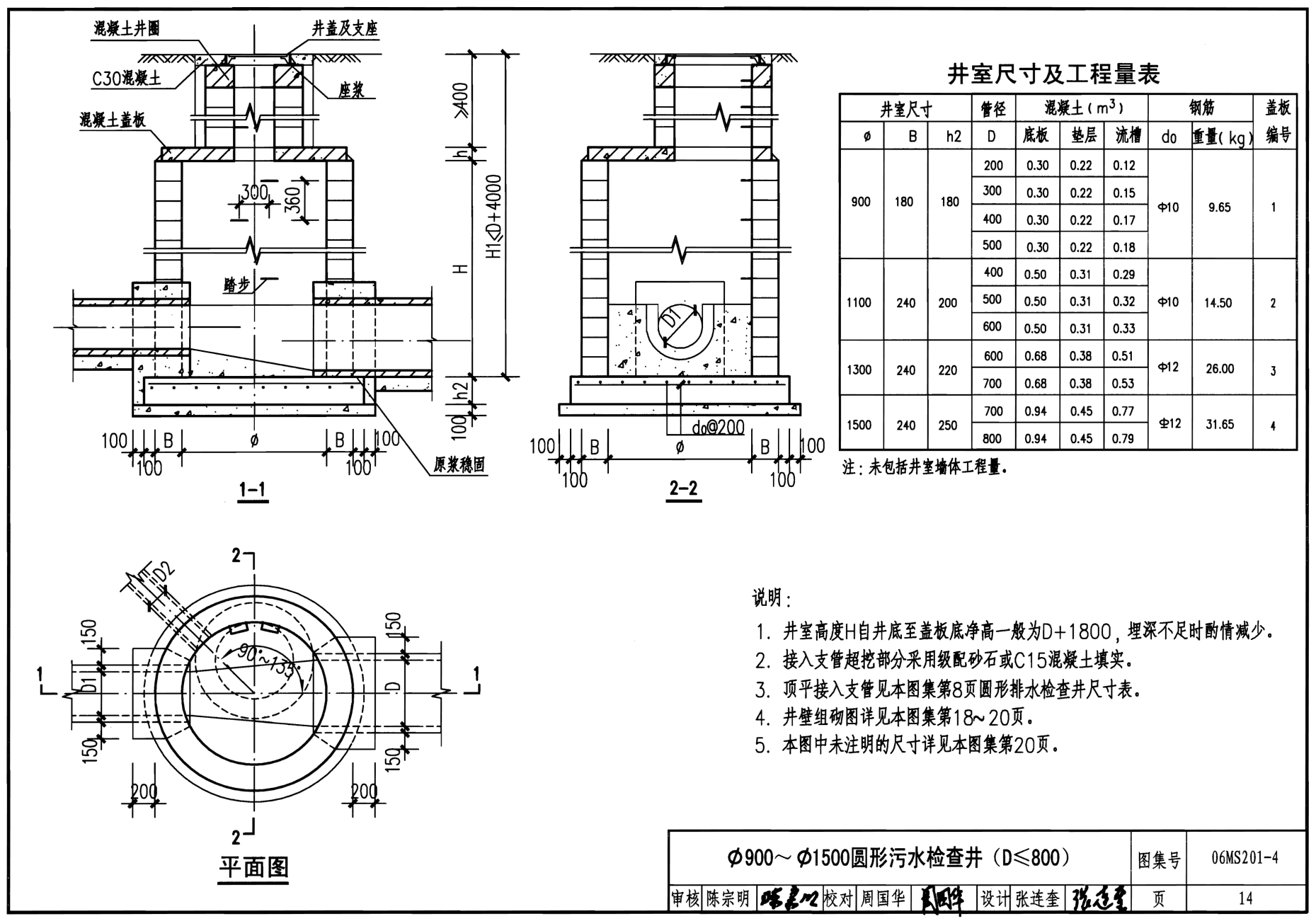

| Φ900～Φ1500圓形雨水檢查井（D≤800） (13) | 251 |
| Φ900～Φ1500圓形污水檢查井（D≤800） (14) | 252 |
| Φ900～Φ1500圓形雨水檢查井組砌圖（一） (15) | 253 |
| Φ900～Φ1500圓形雨水檢查井組砌圖（二） (16) | 254 |
| Φ900～Φ1500圓形雨水檢查井組砌圖（三） (17) | 255 |
| Φ900～Φ1500圓形污水檢查井組砌圖（一） (18) | 256 |
| Φ900～Φ1500圓形污水檢查井組砌圖（二） (19) | 257 |
| Φ900～Φ1500圓形污水檢查井組砌圖（三） (20) | 258 |
| Φ900圓形雨污水檢查井蓋板配筋圖 (21) | 259 |
| Φ1100圓形雨污水檢查井蓋板配筋圖 (22) | 260 |
| Φ1300圓形雨污水檢查井蓋板配筋圖 (23) | 261 |
| Φ1500圓形雨污水檢查井蓋板配筋圖 (24) | 262 |
| 矩形檢查井 (25) | 263 |
| 矩形排水檢查井尺寸表 (25) | 263 |
| 矩形排水檢查井流槽形式圖 (26) | 264 |
| 矩形直線形雨水檢查井（D＝900～2000） (27) | 265 |
| 矩形90°三通雨水檢查井（D＝900～2000） (28) | 266 |
| 矩形90°四通雨水檢查井（D＝900～2000） (29) | 267 |
| 矩形直線形污水檢查井（D＝900～1500） (30) | 268 |
| 矩形90°三通污水檢查井（D＝900～1500） (31) | 269 |
| 矩形90°四通污水檢查井（D＝900～1500） (32) | 270 |
| 矩形直線雨水檢查井組砌圖（一） (33) | 271 |
| 矩形直線雨水檢查井組砌圖（二） (34) | 272 |
| 矩形直線雨水檢查井組砌圖（三） (35) | 273 |
| 矩形直線雨水檢查井組砌圖（四） (36) | 274 |
| 矩形90°三通雨水檢查井組砌圖（一） (37) | 275 |
| 矩形90°三通雨水檢查井組砌圖（二） (38) | 276 |
| 矩形90°三通雨水檢查井組砌圖（三） (39) | 277 |
| 矩形90°三通雨水檢查井組砌圖（四） (40) | 278 |
| 矩形90°四通雨水檢查井組砌圖（一） (41) | 279 |
| 矩形90°四通雨水檢查井組砌圖（二） (42) | 280 |
| 矩形90°四通雨水檢查井組砌圖（三） (43) | 281 |
| 矩形90°四通雨水檢查井組砌圖（四） (44) | 282 |
| 矩形直線污水檢查井組砌圖（一） (45) | 283 |
| 矩形直線污水檢查井組砌圖（二） (46) | 284 |
| 矩形直線污水檢查井組砌圖（三） (47) | 285 |
| 矩形直線污水檢查井組砌圖（四） (48) | 286 |
| 矩形90°三通污水檢查井組砌圖（一） (49) | 287 |
| 矩形90°三通污水檢查井組砌圖（二） (50) | 288 |
| 矩形90°三通污水檢查井組砌圖（三） (51) | 289 |
| 矩形90°三通污水檢查井組砌圖（四） (52) | 290 |
| 矩形90°四通污水檢查井組砌圖（一） (53) | 291 |
| 矩形90°四通污水檢查井組砌圖（二） (54) | 292 |
| 矩形90°四通污水檢查井組砌圖（二） (55) | 293 |
| 矩形90°四通污水檢查井組砌圖（四） (56) | 294 |
| 矩形直線而污水檢查井蓋板配筋圖（一） (57) | 295 |
| 矩形直線雨污水檢查井蓋板配筋圖（二） (58) | 296 |
| 矩形直線雨污水檢查井蓋板配筋圖（三） (59) | 297 |
| 矩形直線雨污水檢查井蓋板配筋圖（四） (60) | 298 |
| 矩形90°三通雨污水檢查井蓋板配筋圖（一） (61) | 299 |
| 矩形90°三通雨污水檢查井蓋板配筋圖（二） (62) | 300 |
| 矩形90°三通雨污水檢查井蓋板配筋圖（三） (63) | 301 |
| 矩形90°三通雨污水檢查井蓋板配筋圖（四） (64) | 302 |
| 矩形90°四通雨污水檢查井蓋板配筋圖（一） (65) | 303 |
| 矩形90°四通雨污水檢查井蓋板配筋圖（二） (66) | 304 |
| 矩形90°四通雨污水檢查井蓋板配筋圖（三） (67) | 305 |
| 矩形90°四通雨污水檢查井蓋板配筋圖（四） (68) | 306 |
| 矩形90°四通雨污水檢查井蓋板配筋圖（五） (69) | 307 |
| 跌水井 (70) | 308 |
| 豎管式污水跌水井D≤200（直線內跌） (70) | 308 |
| 豎管式污水跌水井D≤200（支線內跌） (71) | 309 |
| 堅槽式跌水井D＝200～600（直線外跌） (72) | 310 |
| 階梯式跌水井（D＝700～1500） (73) | 311 |
| 階梯式跌水井蓋板配筋圖（一） (74) | 312 |
| 階梯式跌水井蓋板配筋圖（二） (75) | 313 |
| 階梯式跌水井蓋板配筋圖（三） (76) | 314 |
| 豎管式污水跌水井（直線內跌）組砌圖（一） (77) | 315 |
| 豎管式污水跌水井（直線內跌）組砌圖（二） (78) | 316 |
| 豎管式污水跌水井（支線內跌）組砌圖（一） (79) | 317 |
| 堅管式污水跌水井（支線內跌）組砌圖（二） (80) | 318 |
| 豎槽式跌水井組砌圖（一） (81) | 319 |
| 豎槽式跌水井組砌圖（二） (82) | 320 |
| 階梯式跌水井組砌圖（一） (83) | 321 |
| 階梯式跌水井組砌圖（二） (84) | 322 |
| 階梯式跌水井組砌圖（三） (85) | 323 |
| 井蓋、踏步、管線井壁接口詳圖 (86) | 324 |
| Φ700、Φ800輕、重型鑄鐵井蓋圖 (86) | 324 |
| 踏步詳圖 (87) | 325 |
| 踏步安裝圖 (88) | 326 |
| 管道接口包封詳圖 (89) | 327 |
| 蓋板吊鉤安裝圖 (90) | 328 |
| 混凝土模塊參數表（一） (91) | 329 |
| 混凝土模塊參數表（二） (92) | 330 |
| 06MS201-5 預制裝配式鋼筋混凝土排水檢查井 | |
| 目錄 (1) | 331 |
| 總說明 (3) | 333 |
| 圓形檢查井 (6) | 336 |
| Φ700、Φ800圓形檢查井接管規格 (6) | 336 |
| Φ700、Φ800圓形檢查井裝配圖（D＝200～400） (7) | 337 |
| Φ700圓形檢查井井室、底板配筋圖 (8) | 338 |
| Φ800圓形檢查井井室、底板配筋圖 (9) | 339 |
| Φ1000～Φ1500圓形檢查井接管規格 (10) | 340 |
| Φ1000圓形檢查井裝配圖（D≤600） (11) | 341 |
| Φ1000圓形檢查井井室配筋圖 (12) | 342 |
| Φ1000圓形檢查井蓋板、底板配筋圖 (13) | 343 |
| Φ1000圓形收口式檢查井裝配圖（D≤600） (14) | 344 |
| Φ1000圓形檢查井收口配筋圖 (15) | 345 |
| Φ1200圓形檢查井裝配圖（D＝600、700） (16) | 346 |
| Φ1200圓形檢查井井室配筋圖 (17) | 347 |
| Φ1200圓形檢查井蓋板、底板配筋圖 (18) | 348 |
| Φ1200圓形收口式檢查井裝配圖（D＝600、700） (19) | 349 |
| Φ1200圓形檢查井收口配筋圖 (20) | 350 |
| Φ1500圓形檢查井裝配圖（D＝700、800） (21) | 351 |
| Φ1500圓形檢查井井室配筋圖 (22) | 352 |
| Φ1500圓形檢查井蓋板、底板配筋圖 (23) | 353 |
| Φ1500圓形收口式檢查井裝配圖（D＝700、800） (24) | 354 |
| Φ1500圓形檢查井收口配筋圖 (25) | 355 |
| 圓形檢查井井室預留孔加強配筋圖 (26) | 356 |
| 矩形檢查井 (27) | 357 |
| 1360×1360矩形直通檢查井裝配圖（D＝800～1000） (27) | 357 |
| 1360×1360矩形檢查井蓋板配筋圖 (28) | 358 |
| 1360×1360矩形檢查井井室上部配筋圖 (29) | 359 |
| 1360×1360矩形直通檢查井井室中部配筋圖 (30) | 360 |
| 1360×1360矩形直通檢查井井室下部配筋圖 (31) | 361 |
| 1360×1360矩形三通檢查井裝配圖（D＝800～1000） (32) | 362 |
| 1360×1360矩形三通檢查井井室中部洞口加強筋圖 (33) | 363 |
| 1360×1360矩形三通檢查井井室下部洞口加強筋圖 (34) | 364 |
| 1360×1360矩形四通檢查井裝配圖（D＝800～1000） (35) | 365 |
| 1360×1360矩形四通檢查井井室中部模板圖 (36) | 366 |
| 1360×1360矩形四通檢查井井室下部模板圖 (37) | 367 |
| 1600×1600矩形直通檢查井裝配圖（D＝1000～1200） (38) | 368 |
| 1600×1600矩形檢查井蓋板配筋圖 (39) | 369 |
| 1600×1600矩形檢查井井室上部配筋圖 (40) | 370 |
| 1600×1600矩形直通檢查井井室中部配筋圖 (41) | 371 |
| 1600×1600矩形直通檢查井井室下部配筋圖 (42) | 372 |
| 1600×1600矩形三通檢查井裝配圖（D＝1000～1200） (43) | 373 |
| 1600×1600矩形三通檢查井井室中部洞口加強筋圖 (44) | 374 |
| 1600×1600矩形三通檢查井井室下部洞口加強筋圖 (45) | 375 |
| 1600×1600矩形四通檢查并裝配圖（D＝1000～1200） (46) | 376 |
| 1600×1600矩形四通檢查井井室中部模板圖 (47) | 377 |
| 1600×1600矩形四通檢查井井室下部模板圖 (48) | 378 |
| 構件連接、井筒、井圈、流槽、踏步、起吊環 (49) | 379 |
| 構件連接節點圖 (49) | 379 |
| Φ700、Φ800井筒及井圈配筋圖 (50) | 380 |
| 圓形檢查井流槽 (51) | 381 |
| 矩形檢查井流槽 (52) | 382 |
| 踏步安裝 (53) | 383 |
| 起吊環安裝 (54) | 384 |
| 06MS201-6 井蓋及踏步 | |
| 目錄 (1) | 385 |
| 總說明 (2) | 386 |
| 鑄鐵井蓋 (4) | 388 |
| 鑄鐵井蓋（A） (4) | 388 |
| Φ500～Φ800鑄鐵井蓋（A）尺寸表 (5) | 389 |
| 鑄鐵井蓋（B） (6) | 390 |
| Φ500～Φ800鑄鐵井蓋（B）尺寸表 (7) | 391 |
| 鑄鐵支座 (8) | 392 |
| 鑄鐵支座（A） (8) | 392 |
| Φ500～Φ800鑄鐵支座（A）尺寸表 (9) | 393 |
| 鑄鐵支座（B） (10) | 394 |
| Φ500～Φ800鑄鐵支座（B）尺寸表 (11) | 395 |
| 鑄鐵井蓋與支座間連接參考圖 (12) | 396 |
| 保溫井口、木制保溫蓋、踏步 (13) | 397 |
| 保溫井口及木制保溫蓋 (13) | 397 |
| 球墨鑄鐵踏步（TQ） (14) | 398 |
| 灰口鑄鐵踏步（TH） (15) | 399 |
| 塑鋼踏步（TG） (16) | 400 |
| 鑄鐵及塑鋼踏步安裝圖 (17) | 401 |
| 06MS201-7 雙層井蓋 | |
| 目錄 (1) | 402 |
| 總說明 (2) | 403 |
| 玻璃鋼子蓋 (3) | 404 |
| Φ500玻璃鋼子蓋 (3) | 404 |
| Φ600玻璃鋼子蓋 (4) | 405 |
| Φ700玻璃鋼子蓋 (5) | 406 |
| Φ800玻璃鋼子蓋 (6) | 407 |
| 子蓋、雙層井蓋支座 (7) | 408 |
| 鑄鐵子蓋支座 (7) | 408 |
| 鑄鐵雙層井蓋支座 (8) | 409 |
| 鑄鐵雙層井蓋支座尺寸表、鑄鐵子蓋支座尺寸表 (9) | 410 |
| 井蓋安裝圖 (10) | 411 |
| Φ500（Φ600）雙層井蓋安裝圖 (10) | 411 |
| Φ700（Φ800）雙層井蓋安裝圖 (11) | 412 |
| 06MS201-8 雨水口 | |
| 目錄 (1) | 413 |
| 總說明 (3) | 415 |
| 磚砌雨水口（鑄鐵井圈） (6) | 418 |
| 磚砌平箅式單箅雨水口（鑄鐵井圈） (6) | 418 |
| 磚砌平箅式雙箅雨水口（鑄鐵井圈） (7) | 419 |
| 磚砌平箅式多箅雨水口（鑄鐵井圈） (8) | 420 |
| 磚砌偏溝式單箅雨水口（鑄鐵井圈） (9) | 421 |
| 磚砌偏溝式雙箅雨水口（鑄鐵井圈） (10) | 422 |
| 磚砌偏溝式多箅雨水口（鑄鐵井圈） (11) | 423 |
| 磚砌聯合式單箅雨水口（鑄鐵井圈） (12) | 424 |
| 磚砌聯合式雙箅雨水口（鑄鐵井圈） (13) | 425 |
| 磚砌聯合式多箅雨水口（鑄鐵井圈） (14) | 426 |
| 磚砌立箅式單箅雨水口（鑄鐵井圈） (15) | 427 |
| 磚砌立箅式雙箅雨水口（鑄鐵井圈） (16) | 428 |
| 磚砌立箅式多箅雨水口（鑄鐵井圈） (17) | 429 |
| 雨水口過梁配筋圖 (18) | 430 |
| 雨水口蓋板配筋圖 (19) | 431 |
| 磚砌雨水口（混凝土井圈） (20) | 432 |
| 磚砌平箅式單箅雨水口（混凝土井圈） (20) | 432 |
| 磚砌平箅式雙箅雨水口（混凝土井圈） (21) | 433 |
| 磚砌平箅式多箅雨水口（混凝土井圈） (22) | 434 |
| 磚砌平箅式雨水口混凝土井圈 (23) | 435 |
| 磚砌偏溝式單箅雨水口（混凝土井圈） (24) | 436 |
| 磚砌偏溝式雙箅雨水口（混凝土井圈） (25) | 437 |
| 磚砌偏溝式多箅雨水口（混凝土井圈） (26) | 438 |
| 磚砌偏溝式雨水口混凝土井圈及過梁 (27) | 439 |
| 磚砌聯合式單箅雨水口（混凝土井圈） (28) | 440 |
| 磚砌聯合式雙箅雨水口（混凝土井圈） (29) | 441 |
| 磚砌聯合式多箅雨水口（混凝土井圈） (30) | 442 |
| 磚砌聯合式雨水口混凝土蓋板 (31) | 443 |
| 預制混凝土裝配式雨水口（鑄鐵井圈） (32) | 444 |
| 預制混凝土裝配式平復式單箅雨水口（鑄鐵井圈） (32) | 444 |
| 預制混凝土裝配式平箅式雙箅雨水口（鑄鐵井圈） (33) | 445 |
| 預制混凝土裝配式平箅式多箅雨水口（鑄鐵井圈） (34) | 446 |
| 預制混凝土裝配式偏溝式單箅雨水口（鑄鐵井圈） (35) | 447 |
| 預制混凝土裝配式偏溝式雙箅雨水口（鑄鐵井圈） (36) | 448 |
| 預制混凝土裝配式偏溝式多箅雨水口（鑄鐵井圈） (37) | 449 |

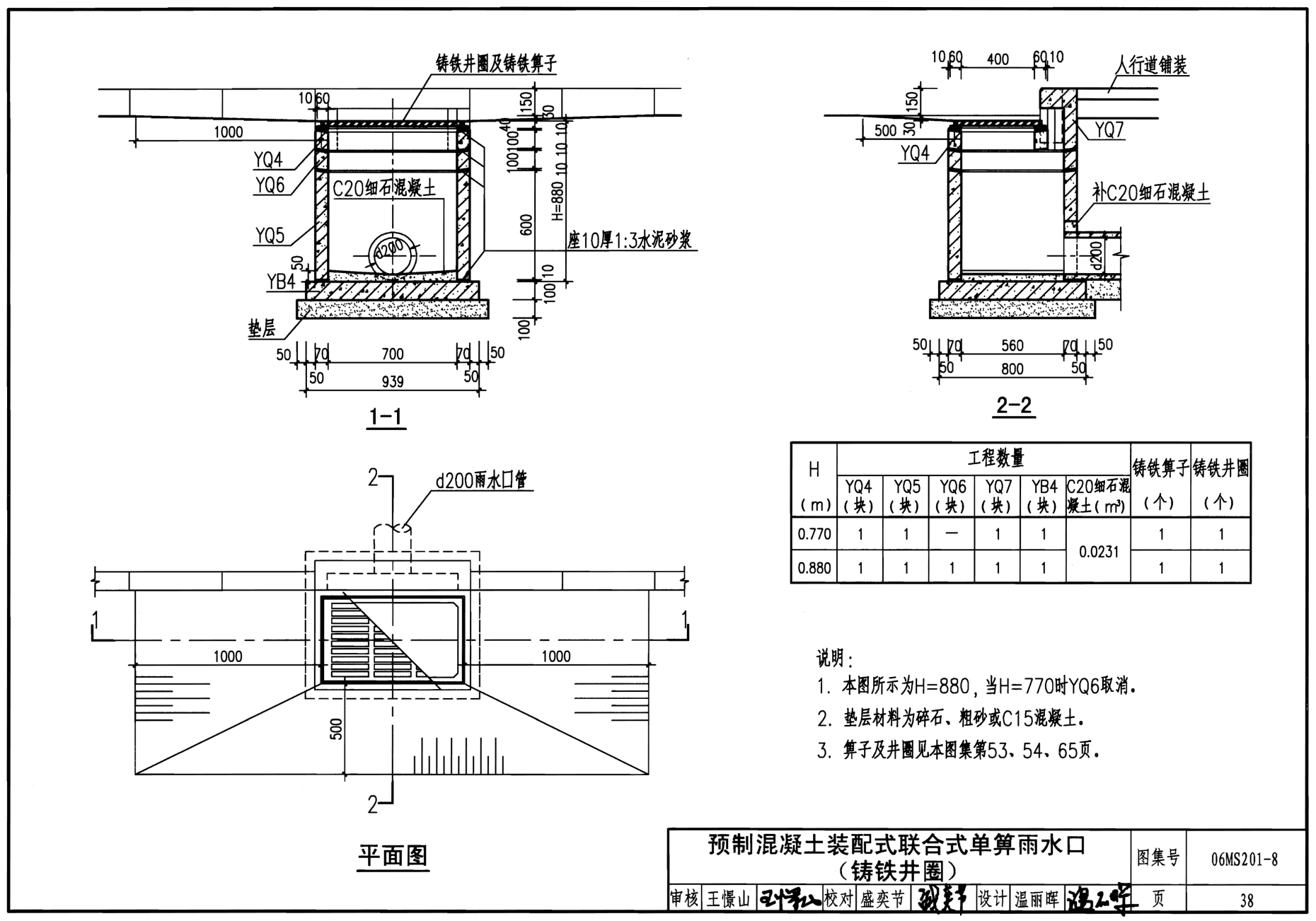

| 預制混凝土裝配式聯合式單箅雨水口（鑄鐵井圈） (38) | 450 |
| 預制混凝土裝配式聯合式雙箅雨水口（鑄鐵井圈） (39) | 451 |
| 預制混凝土裝配式雨水口YQ1配筋圖 (40) | 452 |
| 預制混凝土裝配式雨水口YQ2配筋圖 (41) | 453 |
| 預制混凝土裝配式雨水口YQ3配筋圖 (42) | 454 |
| 預制混凝土裝配式雨水口YQ4配筋圖 (43) | 455 |
| 預制混凝土裝配式雨水口YQ5配筋圖 (44) | 456 |
| 預制混凝土裝配式雨水口YQ6配筋圖 (45) | 457 |
| 預制混凝土裝配式雨水口YQ7配筋圖 (46) | 458 |
| 預制混凝土裝配式雨水口YQ8配筋圖 (47) | 459 |
| 預制混凝土裝配式雨水口YB1配筋圖 (48) | 460 |
| 預制混凝土裝配式雨水口YB2配筋圖 (49) | 461 |
| 預制混凝土裝配式雨水口YB3配筋圖 (50) | 462 |
| 預制混凝土裝配式雨水口YB4配筋圖 (51) | 463 |
| 預制混凝土裝配式雨水口YB5配筋圖 (52) | 464 |
| 雨水口箅子及井圈 (53) | 465 |
| 球墨鑄鐵雨水口箅子Ⅰ型 (53) | 465 |
| 球墨鑄鐵雨水口箅子Ⅱ型 (54) | 466 |
| 球墨鑄鐵雨水口井圈 (55) | 467 |
| 灰口鑄鐵雨水口箅子Ⅰ型 (56) | 468 |
| 灰口鑄鐵雨水口箅子Ⅱ型 (57) | 469 |
| 灰口鑄鐵雨水口井圈 (58) | 470 |
| 鋼格板雨水口箅子 (59) | 471 |
| 鋼格板雨水口井圈 (60) | 472 |
| 球墨鑄鐵雨水口箅子Ⅲ型 (61) | 473 |
| 球墨鑄鐵雨水口箅子Ⅳ型 (62) | 474 |
| 球墨鑄鐵整體立箅式雨水口井蓋 (63) | 475 |
| 球墨鑄鐵整體立箅式雨水口井座、算子 (64) | 476 |
| 球墨鑄鐵雨水口井圈（預制混凝土裝配式雨水口專用） (65) | 477 |
| 06MS201-9 排水管道出水口 | |
| 目錄 (1) | 478 |
| 總說明 (2) | 479 |
| 八字式管道出水口 (3) | 480 |
| 八字式管道出水口（磚） (3) | 480 |
| 八字式管道出水口（磚）各部尺寸及工程數量表 (4) | 481 |
| 八字式管道出水口（漿砌塊石或混凝土） (5) | 482 |
| 八字式管道出水口（漿砌塊石或混凝土）各部尺寸及工程數量表 (6) | 483 |
| 一字式管道出水口 (7) | 484 |
| 一字式管道出水口（磚） (7) | 484 |
| 一字式管道出水口（磚）各部尺寸表 (8) | 485 |
| 一字式管道出水口（磚）工程數量表 (9) | 486 |
| 一字式管道出水口（漿砌塊石或混凝土） (10) | 487 |
| 一字式管道出水口（漿砌塊石或混凝土）各部尺寸表 (11) | 488 |
| 一字式管道出水口（漿砌塊石或混凝土）工程數量表 (12) | 489 |
| 門字式管道出水口 (13) | 490 |
| 門字式管道出水口（磚） (13) | 490 |
| 門字式管道出水口（磚）各部尺寸表 (14) | 491 |
| 門字式管道出水口（磚）工程數量表 (15) | 492 |

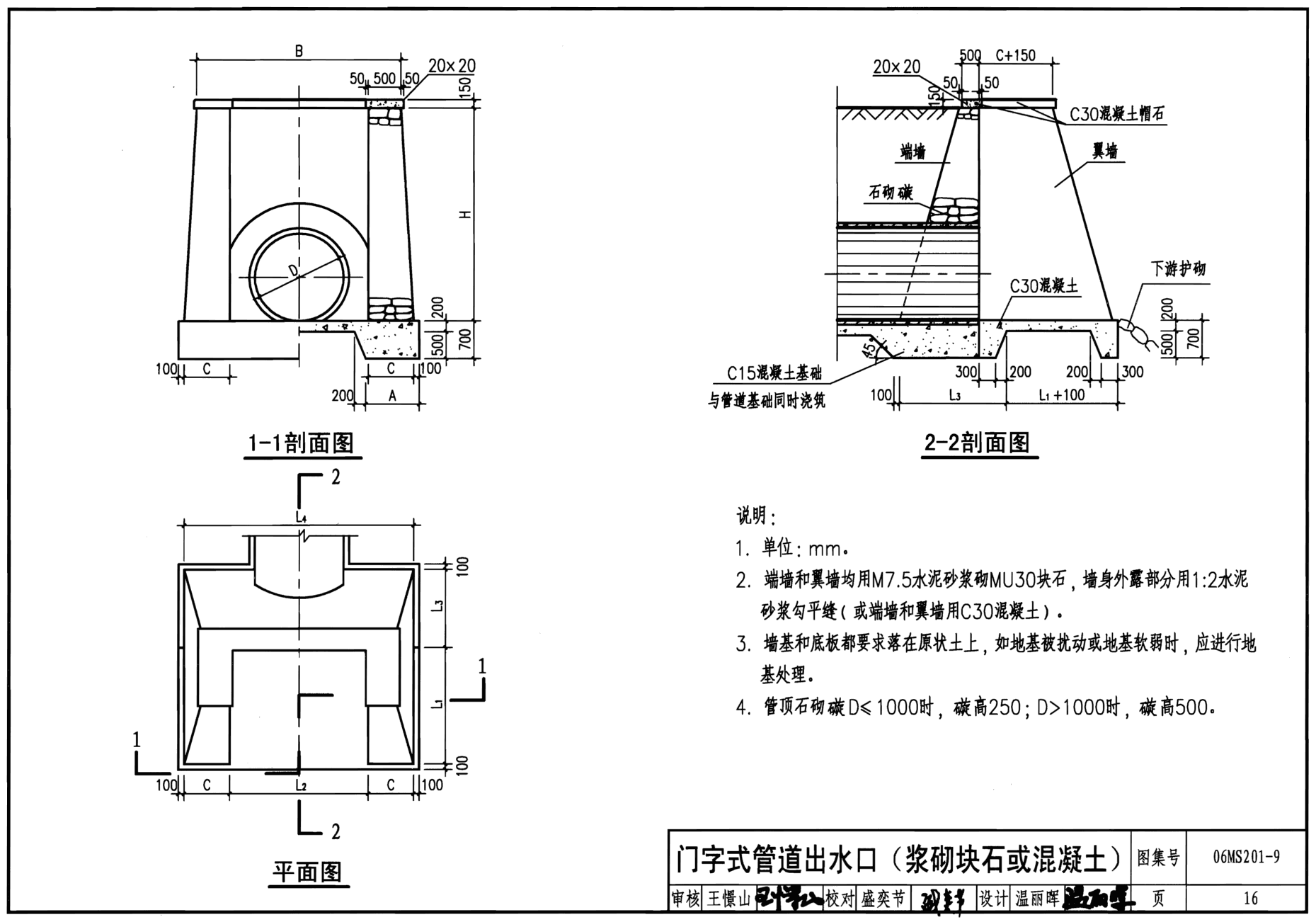

| 門字式管道出水口（漿砌塊石或混凝土） (16) | 493 |
| 門字式管道出水口（漿砌塊石或混凝土）各部尺寸表 (17) | 494 |
| 門字式管道出水口（漿砌塊石或混凝土）工程數量表 (18) | 495 |
| 出水口下游護砌 (19) | 496 |
| 八字式、門字式出水口下游護砌（Ⅰ型） (19) | 496 |
| 八字式、門字式出水口下游護砌（Ⅱ型） (20) | 497 |
樣張
©2015-2025, 中國建筑標準設計研究院有限公司 版權所有, 京ICP備05012122號-8
