13SG364：預制清水混凝土看臺板
- 圖集編號
- 13SG364
- 圖集名稱
- 預制清水混凝土看臺板
- 定價
- 28.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 北京預制建筑工程研究院有限公司
內容簡介
13SG364《預制清水混凝土看臺板》適用于抗震設防烈度不大于8度地區的體育場館及其它設置看臺的建筑。
圖集預制清水混凝土看臺板是裝配在混凝土結構或鋼結構上的水平結構構件，主要編制了常用看臺板的模板圖、配筋圖以及看臺板與周邊構件的連接構造。
圖集可供設計人員直接選用看臺板形式及配筋，施工人員可照?qǐng)D安裝，生產單位可參照本圖并結合具體工程情況進行深化設計。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| KTA 看臺板(模板圖) | 8 |
| KTA 看臺板(配筋圖) | 9 |

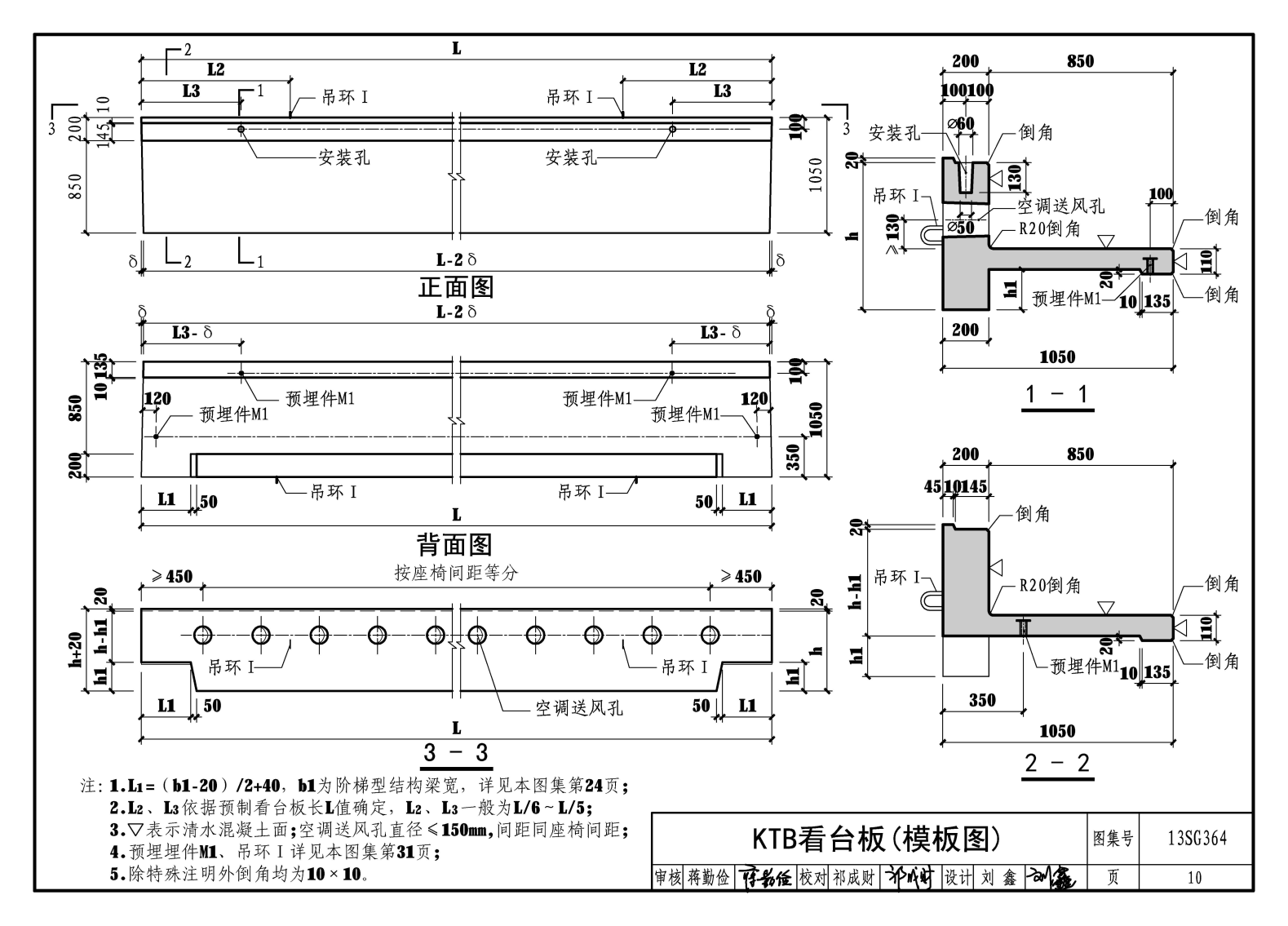

| KTB 看臺板(模板圖) | 10 |
| KTB 看臺板(配筋圖) | 11 |
| 預制看臺板配筋表 | 12 |
| KTC 平板(模板圖、配筋圖) | 13 |
| 雙階踏步（模板圖、配筋圖） | 14 |
| 單階踏步（模板圖、配筋圖） | 15 |
| 預制看臺板平面示意圖 | 16 |
| 預制看臺剖面構造示例 | 17 |
| 典型看臺板連接構造示意 | 19 |
| 首排看臺板連接構造示意 | 20 |
| 末排看臺板連接構造示意 | 21 |

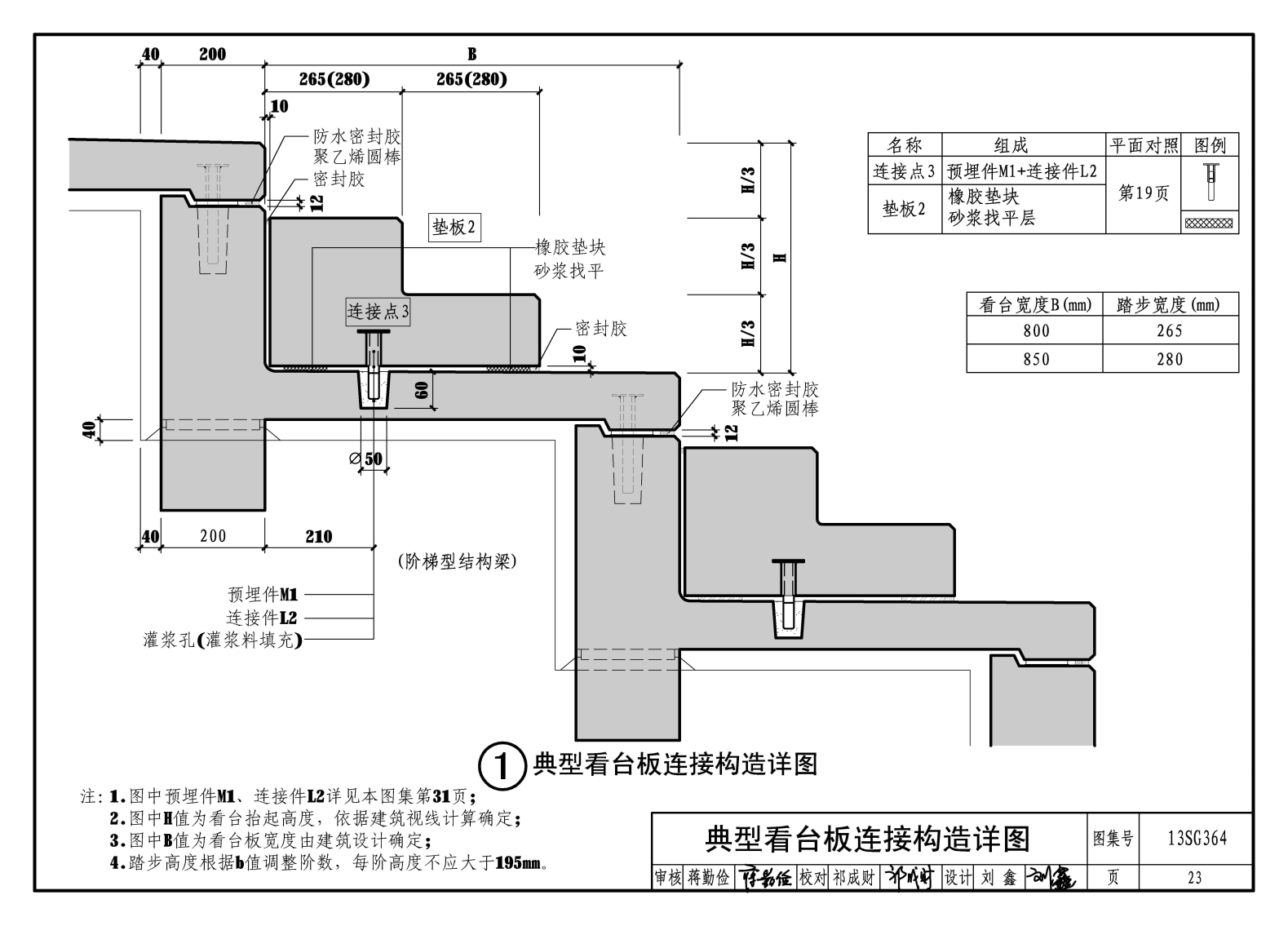

| 典型看臺板連接構造詳圖 | 22 |
| 首排看臺板連接構造詳圖 | 25 |
| 末排看臺板連接構造詳圖 | 27 |
| 特殊部位看臺板連接構造詳圖 | 29 |
| 吊環、預埋件選用表 | 31 |

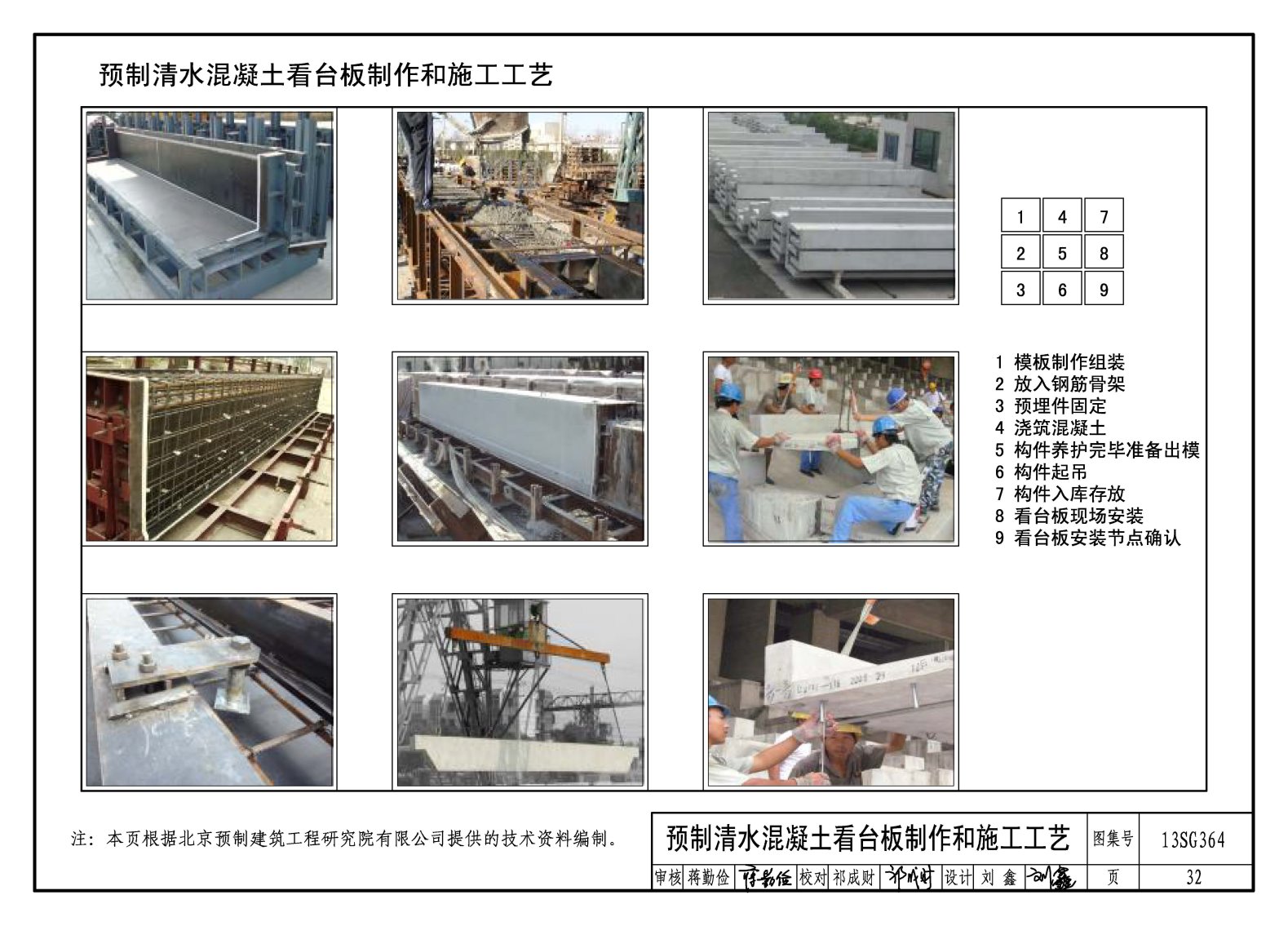

| 預制清水混凝土看臺板制作和施工工藝 | 32 |
| 預制清水混凝土看臺板工程案例 | 33 |
