13G311-1：混凝土結構加固構造
- 圖集編號
- 13G311-1
- 圖集名稱
- 混凝土結構加固構造
- 定價
- 95.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑科學研究院
內容簡介
13G311-1《混凝土結構加固構造》國家建筑標準設計圖集適用于非抗震設計和抗震設防烈度為6～8度的既有和新建的混凝土建筑結構及構筑物的加固與修復，包括工業與民用建筑、多層與高層建筑。
本圖集主要內容包括混凝土結構加固總則、加固方法及相關技術、混凝土構件的各種加固方法及建筑結構體系的加固。
本圖集較全面地提供了混凝土結構構件和建筑結構體系加固的適用方法和構造詳圖，對混凝土結構加固設計和施工均有指導、參考作用，部分內容可直接用于施工。
備注
代替06SG311-1
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 6 |
| 混凝土結構加固總則 | |
| 混凝土結構加固總則 | 8 |
| 加固方法及相關技術 | |
| 加固方法及相關技術 | 12 |
| 柱加圖 | |
| 柱加固說明 | 18 |
| 增大截面加固法 | |
| 四面圍套 | 21 |
| 三面圍套 | 22 |
| 兩面圍套 | 23 |
| 單面增大 | 24 |
| 新增受力鋼筋在樓蓋及屋蓋處的錨固 | 25 |
| 新增受力鋼筋基礎錨固 | 26 |
| 外粘型鋼加固法 | |
| 中柱 | 27 |
| 角柱 | 29 |
| 邊柱 | 30 |
| 壁柱 | 31 |
| 預制二階中柱 | 32 |
| 預制二階邊柱 | 33 |
| 角鋼在基礎的錨固 | 34 |
| 繞絲加固法 | |
| 框架柱繞絲加固 | 35 |
| 粘貼纖維布加固法 | |
| 框架柱纖維布環向圍束加固 | 36 |
| 外加預應力加固法 | |
| 橫向張拉雙側預應力撐桿加固框架柱 | 37 |
| 橫向張拉單側預應力撐桿加固框架柱 | 39 |
| 鋼絞線網片－聚合物砂漿加固法 | |
| 鋼絞線網片－聚合物砂漿外加層加固柱 | 41 |
| 墻加固 | |
| 墻加固說明 | 43 |
| 增大截面加固法 | |
| T 形節點加固 | 45 |
| 十字形、L形節點加固 | 46 |
| 墻面鋼筋網布置圖 | 47 |
| 端柱、角柱及基礎處做法 | 48 |
| 現澆、空心樓板處做法 | 49 |
| 門窗洞口做法 | 50 |
| 粘貼鋼板加固法 | |
| T形、L形、十字形節點加固 | 52 |
| 墻柱節點及門窗洞口做法 | 53 |
| 墻面扁鋼布置 | 54 |
| 墻開洞加固法 | |
| 小洞口、洞口尺寸為500 - 800mm時的做法 | 55 |
| 洞口寬度小于1200mm時的做法 | 56 |
| 邊緣構件加固 | |
| 邊緣構件增大截面加固 | 57 |
| 邊緣構件粘貼鋼板加固 | 58 |
| 連梁加固 | |
| 連梁受剪承載力加固 | 59 |
| 梁加固 | |
| 梁加固說明 | 60 |
| 增大截面加固法 | |
| 簡支梁加固(只增加鋼筋) | 63 |
| 框架梁受彎承載力加固 | 64 |
| 框架梁受彎、受剪承載力加固 | 65 |
| 外粘型鋼加固法 | |
| 中框架梁加固(穿孔螺栓錨固) | 66 |
| 中框架梁加固(型鋼箍錨固) | 68 |
| 邊框架梁加固(穿孔螺栓錨固) | 70 |
| 邊框架梁加固(型鋼箍錨固) | 72 |
| 粘貼鋼板加固法 | |
| 簡支梁正截面粘鋼加固 | 74 |
| 簡支梁綜合法加固 | 75 |
| 中框架梁正截面加固 | 76 |
| 邊框架梁正截面加固 | 80 |
| 粘貼纖維布加固法 | |
| 簡支梁正截面加固 | 82 |
| 中框架梁加固 | 83 |
| 邊框架梁加固 | 86 |
| 框架梁斜截面加固 | 89 |
| 外加預應力加固法 | |
| 預制梁體外預應力拉桿加固 | 91 |
| 框架梁體外預應力加固 | 94 |
| 梁端部錨固塊構造 | 98 |
| 穿樓板錨固塊構造 | 99 |
| 增設支點加固法 | |
| 框架梁斜向支撐加固 | 100 |
| 鋼絞線網片一聚合物砂漿加固法 | |
| 梁支座受彎承載力加固 | 104 |
| 梁跨中受彎承載力加固 | 106 |
| 梁受剪承載力加固 | 107 |
| 板加固 | |
| 板加固說明 | 108 |
| 預制板 | |
| 增澆疊合層加固 | 110 |
| 粘貼纖維布加固 | 111 |
| 現澆板 | |
| 板面增大截面法加固 | 113 |
| 板底增大截面法加固 | 114 |
| 粘鋼加固，板面扁鋼布置 | 116 |
| 粘鋼加固，有外墻時板面扁鋼布置 | 117 |
| 粘鋼加固，板底扁鋼布置 | 118 |
| 粘貼纖維布加固，板面纖維布置 | 120 |
| 粘貼纖維布加固，有外墻時板面纖維布置 | 121 |
| 粘貼纖維布加圖，板底纖維布置 | 122 |
| 現澆板板底新增鋼筋混凝土梁加固 | 124 |
| 樓板開洞 | |
| 粘鋼補償加固現澆板開洞 | 125 |
| 粘鋼補償加固現澆板開洞(開洞位于角部) | 127 |
| 粘貼纖維布補償加固現澆板開洞 | 128 |
| 粘貼纖維布補償加固現澆板開洞(開洞位于角部) | 130 |
| 增設型鋼梁加固樓板開洞 | 131 |
| 增設混凝土梁加固樓板開洞 | 134 |
| 樓梯加固 | |
| 樓梯加固說明 | 136 |
| 粘貼鋼板加固法 | |
| 板式樓梯梯板加固 | 137 |
| 梁式樓梯梯梁加固 | 138 |
| 梁式樓梯梯板加固 | 139 |
| 粘貼纖維布加固法 | |
| 板式樓梯梯板加固 | 140 |
| 梁式樓梯梯梁加固 | 141 |
| 梁式樓梯梯板加固 | 142 |
| 基礎加固 | |
| 基礎加固說明 | 143 |
| 裂損基礎注漿加固 | |
| 裂損基礎注漿加固說明 | 144 |
| 裂損基礎注漿加固 | 145 |
| 基礎加固 | |
| 基礎承載力加固說明 | 146 |
| 條形基礎肋梁加固 | 147 |
| 柱基肋梁加固 | 148 |
| 條形基礎加腋加固 | 149 |
| 加大基礎底面積法 | |
| 加大基礎底面積法說明 | 150 |
| 鋼筋混凝土套加寬鋼筋混凝土條形基礎 | 151 |
| 獨立基礎改條形基礎(肋梁式) | 152 |
| 條形基礎改十字正交條形基礎 | 154 |
| 條形基礎改筏形基礎(肋梁式) | 155 |
| 條形基礎改筏形基礎(平板式) | 156 |
| 節點加固 | |
| 節點加固說明 | 157 |
| 現澆框架梁柱節點 | |
| 中間層節點核心區混凝土缺陷補強 | 158 |
| 頂層節點核心區混凝土缺陷補強 | 159 |
| 中間樓層、頂層節點核心區承載力加固(增大截面法) | 160 |
| 中間樓層、頂層節點核心區承載力加固(外粘型鋼法) | 161 |
| 無梁樓蓋節點 | |
| 無柱帽板柱節點加固 | 162 |
| 托換技術 | |
| 托換技術說明 | 163 |
| 排架結構 | |
| 設支撐頂升托屋架拔柱 | 165 |
| 吊車梁頂升托屋架拔柱 | 169 |
| 托架原位托換拔柱 | 171 |
| 雙托梁拔柱 | 172 |
| 框架結構 | |
| 現制混凝土托梁托上柱拔下柱 | 175 |
| 雙向托梁托上柱拔下柱 | 176 |
| 現制預應力混凝土托梁托上柱拔下柱 | 177 |
| 預應力斜拉索托上柱拔下柱 | 179 |
| 建筑結構體系加固 | |
| 建筑結構體系加固說明 | 181 |
| 增設剪力墻加固法 | |
| 新增剪力墻平面布置示意圖 | 182 |
| 新增剪力墻與原框架柱植筋連接 | 183 |
| 新增剪力墻與原框架柱植筋及焊接連接 | 184 |
| 新增剪力墻與原框架柱混凝土圍套連接 | 185 |
| 新增剪力墻與原框架梁連接 | 186 |
| 新增剪力墻基礎 | 187 |
| 新增側向支撐加固法 | |
| 單層工業廠房有吊車情況 | 188 |
| 單層工業廠房無吊車情況 | 189 |
| 支撐與柱的連接 | 190 |
| 構件延展與接長 | |
| 構件延展與接長說明 | 192 |
| 柱接長 | |
| 接柱與原柱截面相近，新增混凝土套連接 | 193 |
| 接柱比原柱截面小，植筋連接 | 194 |
| 剪力墻向上延伸 | |
| 接墻配筋及連接構造 | 195 |
| 梁接長 | |
| 框架梁接長、主梁外接次梁 | 196 |
| 板接長 | |
| 板接長 | 197 |

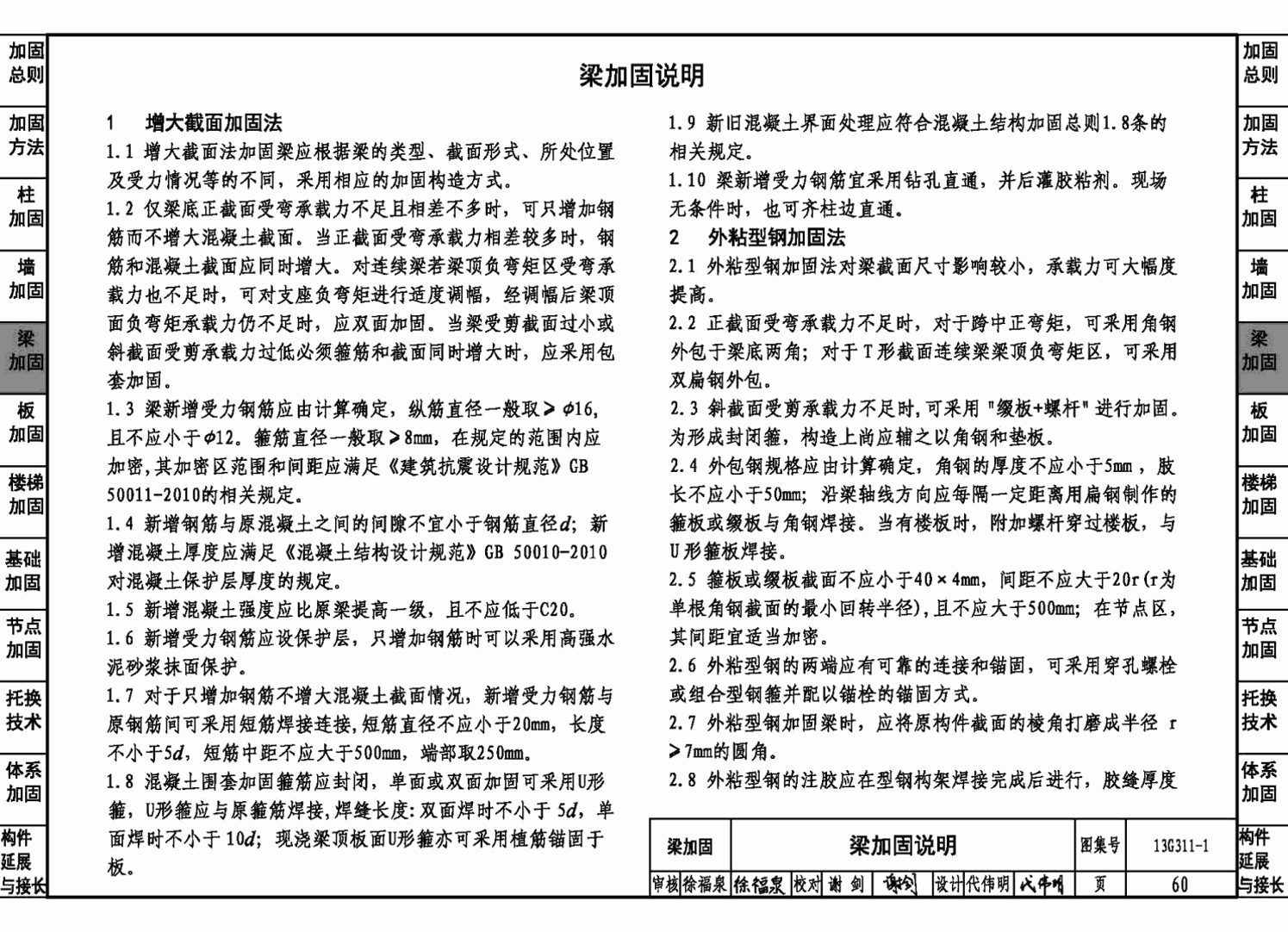

樣張
