12SG620：砌體結構設計與構造
- 圖集編號
- 12SG620
- 圖集名稱
- 砌體結構設計與構造
- 定價
- 59.00 元
- 開本
- 16 開
- 主編單位
- 同濟大學建筑設計研究院（集團）有限公司
- 湖南大學建筑設計研究院有限公司
內容簡介
12SG620《砌體結構設計與構造》圖集適用于設計使用年限為50年、安全等級為二級的非抗震設計及抗震設防烈度6~8度地區的低層、多層磚砌體房屋、砌塊砌體房屋和底部框架—剪力墻結構砌體房屋。
編制內容主要包括以下幾方面：
1 磚砌體房屋：包括以粘土、頁巖、煤矸石、粉煤灰為主要原料的燒結普通磚、多孔磚及蒸壓粉煤灰磚、蒸壓灰砂磚等砌體承重的磚砌體低層、多層房屋的結構設計與構造詳圖。
2 砌塊砌體房屋：包括普通混凝土或輕集料混凝土小型空心砌塊砌體承重的低層、多層房屋的結構設計與構造詳圖。
3 底部框架—剪力墻砌體房屋：用于非抗震設計及6—8度（0.2g）抗震設防地區，且上部按剛性方案設計的丙類多層砌體房屋的結構設計與構造詳圖。
本圖集為提高工程設計質量和效率，分別提供了砌體房屋的辦公樓、住宅樓、內廊式及外廊式教學樓的構造柱、芯柱設置示例，以及相應的構造詳圖，從設計、施工質量控制等要點方面作了系統、明確的要求，能很好地指導工程設計和施工技術人員應用。
目錄
| 目錄 | 1 |
|---|---|

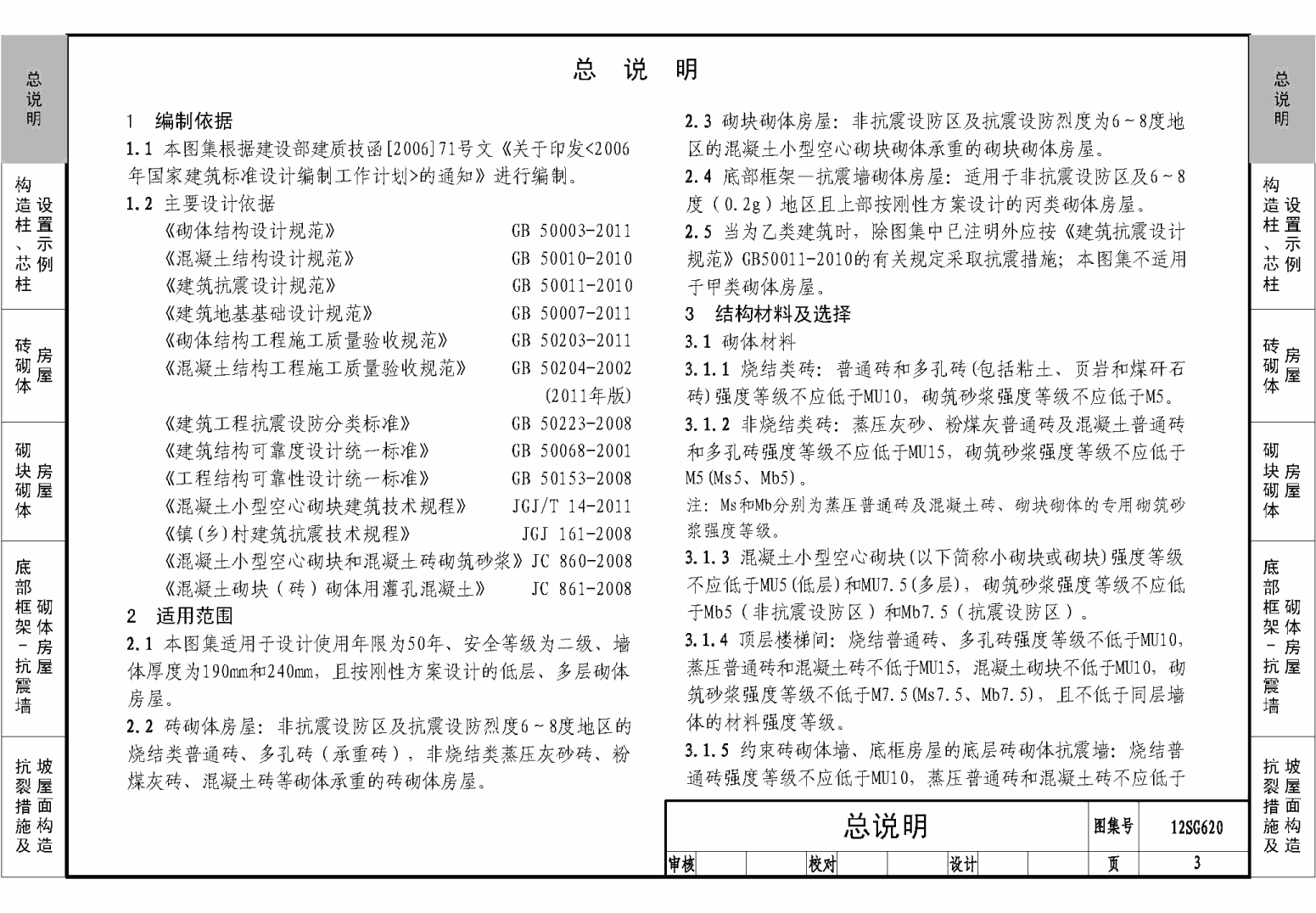

| 總說明 | 3 |
| 砌體房屋構造柱、芯柱設置示例 | |
| 辦公樓構造柱、芯柱設置 | 1-1 |
| 住宅樓構造柱、芯柱設置 | 1-4 |
| 內廊式教學樓構造柱、芯柱設置 | 1-7 |
| 外廊式教學樓構造柱、芯柱設置 | 1-9 |
| 磚砌體房屋 | |
| 基礎構造 | 2-1 |
| 構造柱與基礎的連接 | 2-2 |
| 構造柱與拉結鋼筋網片立面 | 2-4 |
| 加強構造柱與拉結鋼筋網片立面 | 2-5 |

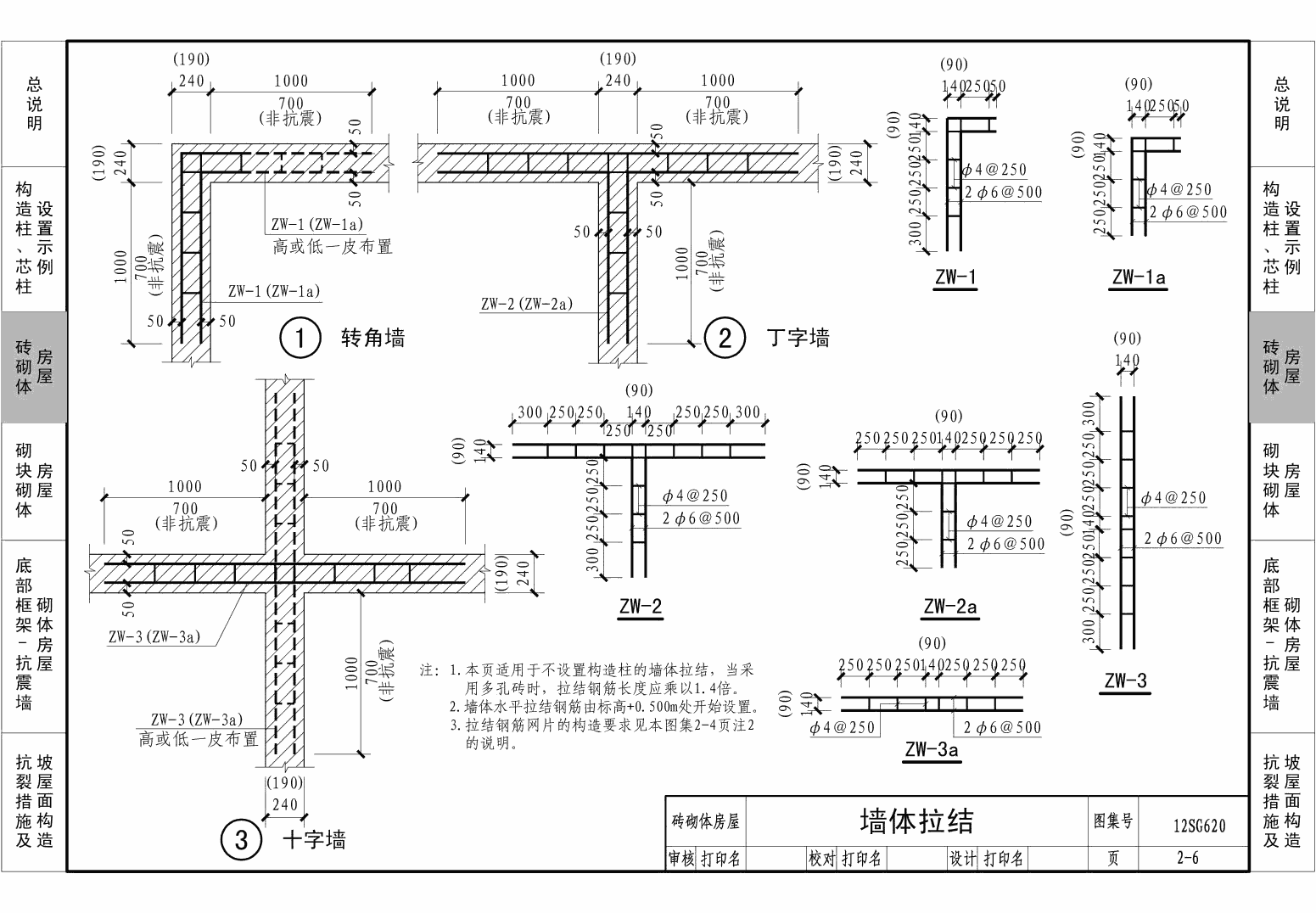

| 墻體拉結 | 2-6 |
| 構造柱與墻拉結 | 2-8 |
| 構造柱與現澆梁連接 | 2-10 |
| 組合磚柱與現澆梁連接 | 2-11 |
| 構造柱與預制梁連接 | 2-12 |
| 圈梁構造節點 | 2-14 |
| 無構造柱圈梁構造節點 | 2-15 |
| 有構造柱圈梁構造節點 | 2-16 |
| 無構造柱圈梁與梁連接 | 2-18 |
| 挑梁構造 | 2-19 |
| 預制空心板支承構造 | 2-20 |
| 預制空心板硬架支模構造 | 2-22 |
| 現澆板與墻、圈梁連接 | 2-23 |
| 預制空心板與外墻拉結 | 2-24 |
| 樓梯間墻體配筋構造 | 2-25 |
| 女兒墻節點平面及構造 | 2-26 |
| 女兒墻構造節點 | 2-27 |
| 砌塊砌體房屋 | |
| 芯柱與基礎的連接 | 3-1 |
| 替代芯柱的構造柱與基礎連接 | 3-2 |
| 芯柱 | 3-3 |
| 無芯柱墻體拉結 | 3-4 |
| 后砌隔墻與墻體拉結 | 3-5 |
| 芯柱與墻體拉結 | 3-6 |
| 構造柱與墻體拉結 | 3-8 |
| 扶壁柱構造 | 3-10 |
| 梁與芯柱連接 | 3-11 |
| 梁與扶壁柱的連接 | 3-12 |
| 圈梁構造節點 | 3-13 |
| 挑梁構造 | 3-15 |
| 預制空心板支承構造 | 3-16 |
| 預制空心板硬架支模構造 | 3-17 |
| 現澆板與墻連接 | 3-18 |
| 預制空心板與外墻拉結 | 3-19 |
| 樓梯間墻體配筋構造 | 3-20 |
| 女兒墻節點平面及構造 | 3-21 |
| 女兒墻構造節點 | 3-22 |
| 底部框架-抗震墻砌體房屋抗震構造 | |
| 底部框架—抗震墻節點選用示例 | 4-1 |
| 鋼筋混凝土抗震墻構造 | 4-2 |
| 鋼筋混凝土抗震墻洞口補強 | 4-3 |
| 磚砌體抗震墻構造 | 4-5 |

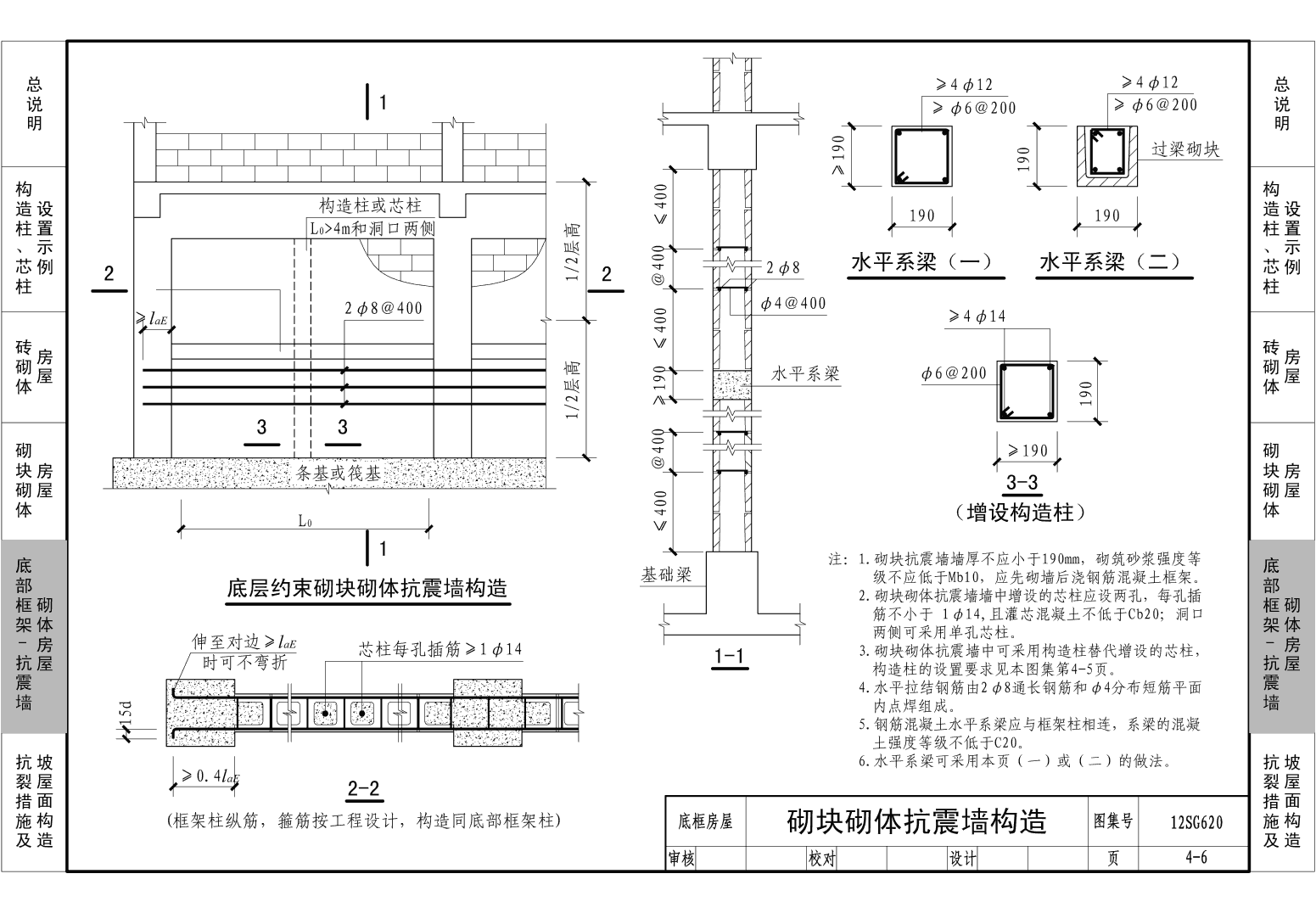

| 砌塊砌體抗震墻構造 | 4-6 |
| 配筋砌塊砌體抗震墻構造 | 4-7 |
| 過渡層墻體構造 | 4-8 |
| 磚砌體過渡層節點 | 4-9 |
| 砌塊砌體過渡層節點 | 4-10 |
| 框架托墻梁構造 | 4-11 |
| 框架柱與磚砌體填充墻拉結 | 4-12 |
| 框架柱與砌塊砌體填充墻拉結 | 4-13 |
| 框架填充墻的頂部拉結 | 4-14 |
| 抗裂措施及坡屋面構造 | |
| 磚墻房屋抗裂構造示例圖 | 5-1 |
| 磚墻房屋抗裂構造節點 | 5-2 |
| 砌塊墻房屋抗裂構造示例圖 | 5-3 |
| 砌塊墻房屋抗裂構造節點 | 5-4 |
| 瓦木坡屋面構造 | 5-5 |
| 鋼筋混凝土坡屋面構造 | 5-7 |
