12SS508《混凝土模塊式室外給水管道附屬構筑物》國家建筑標準設計圖集適用于城鎮、小區及工業區的DN≤1800mm的室外給水管道的閥門井、水表井、排氣閥井及排泥井工程。其中安裝圖均按金屬管道設計。抗震設防烈度8度(0.20g、0.30g)及8度以下地區。

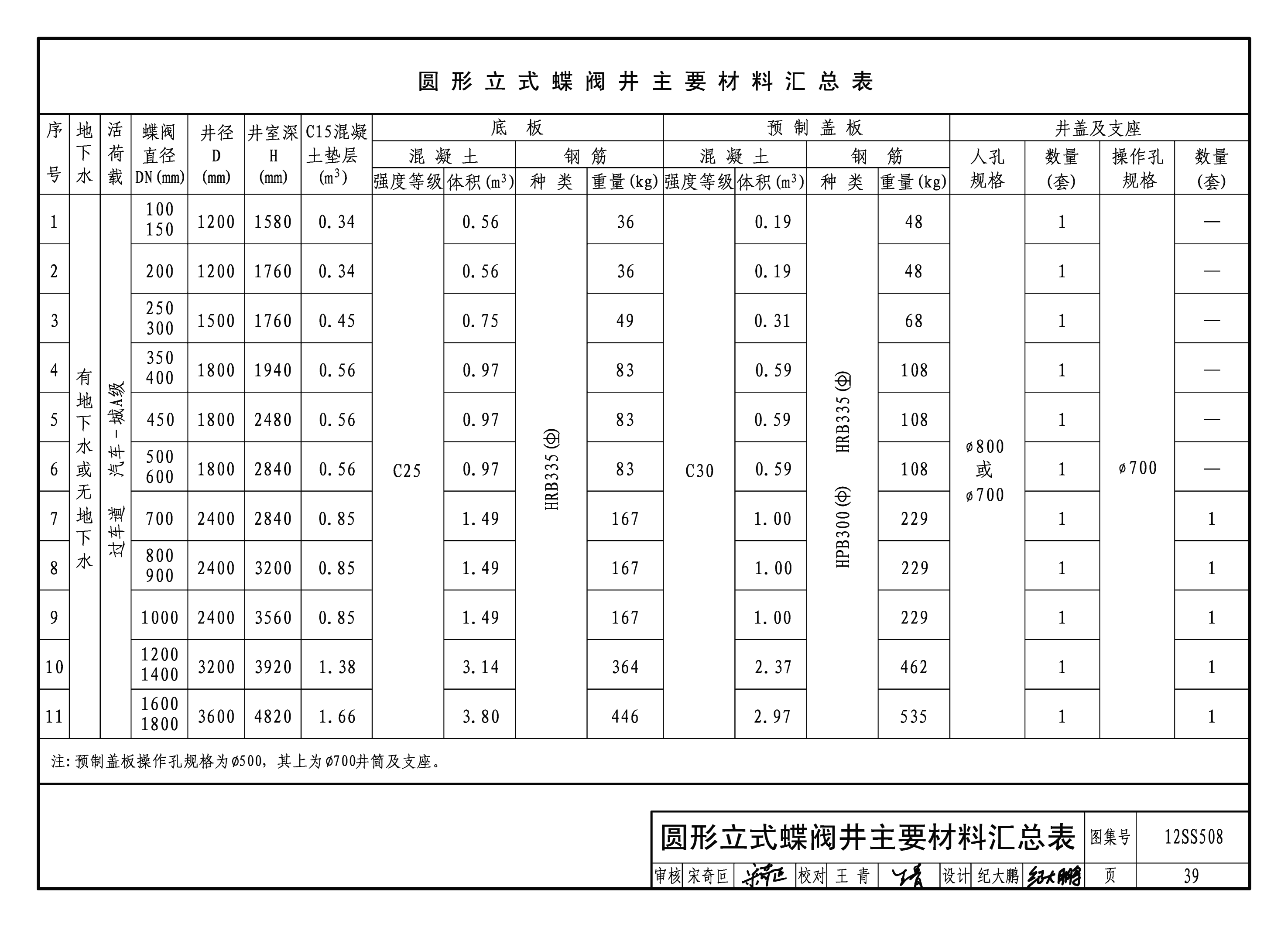

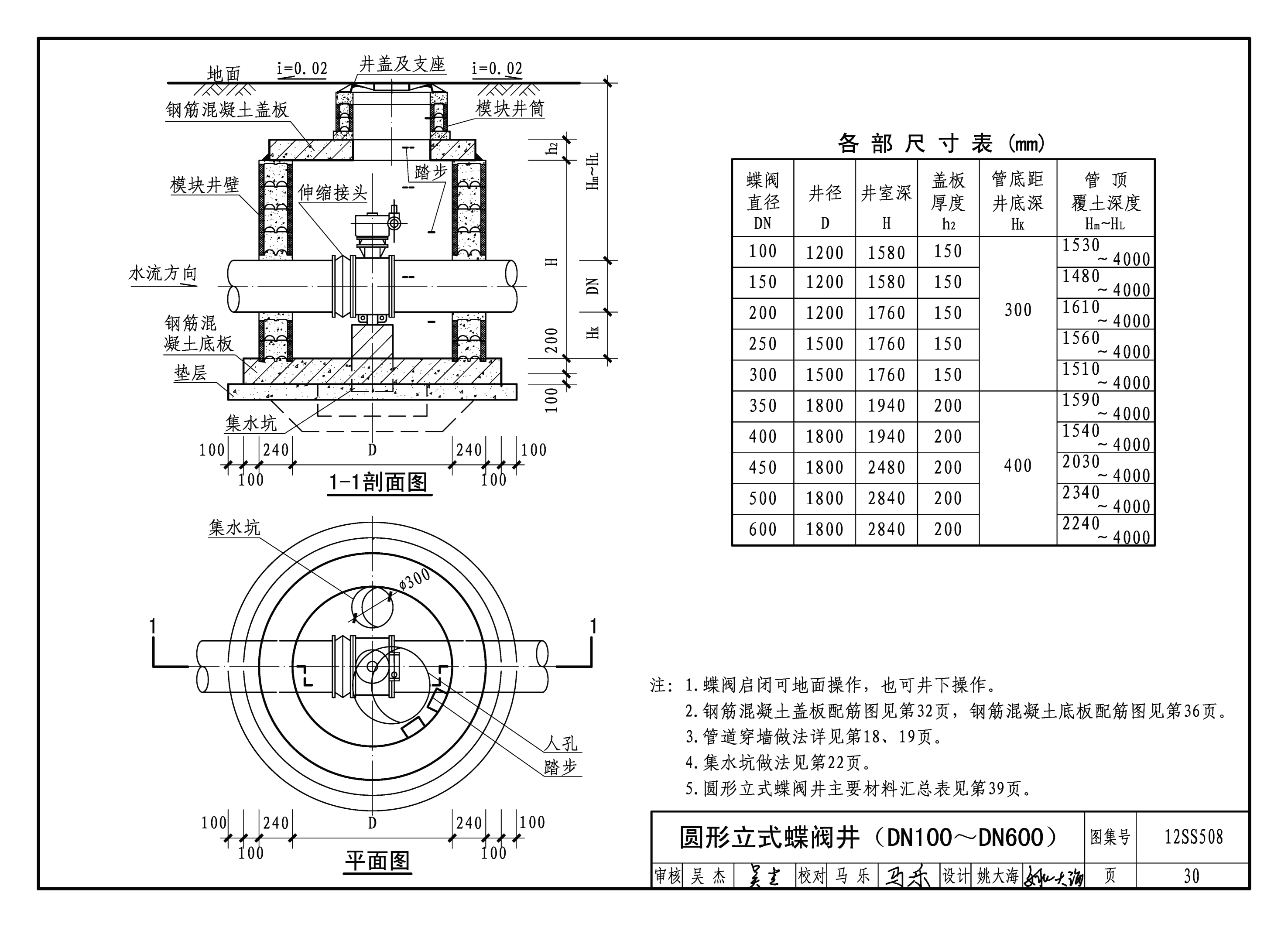

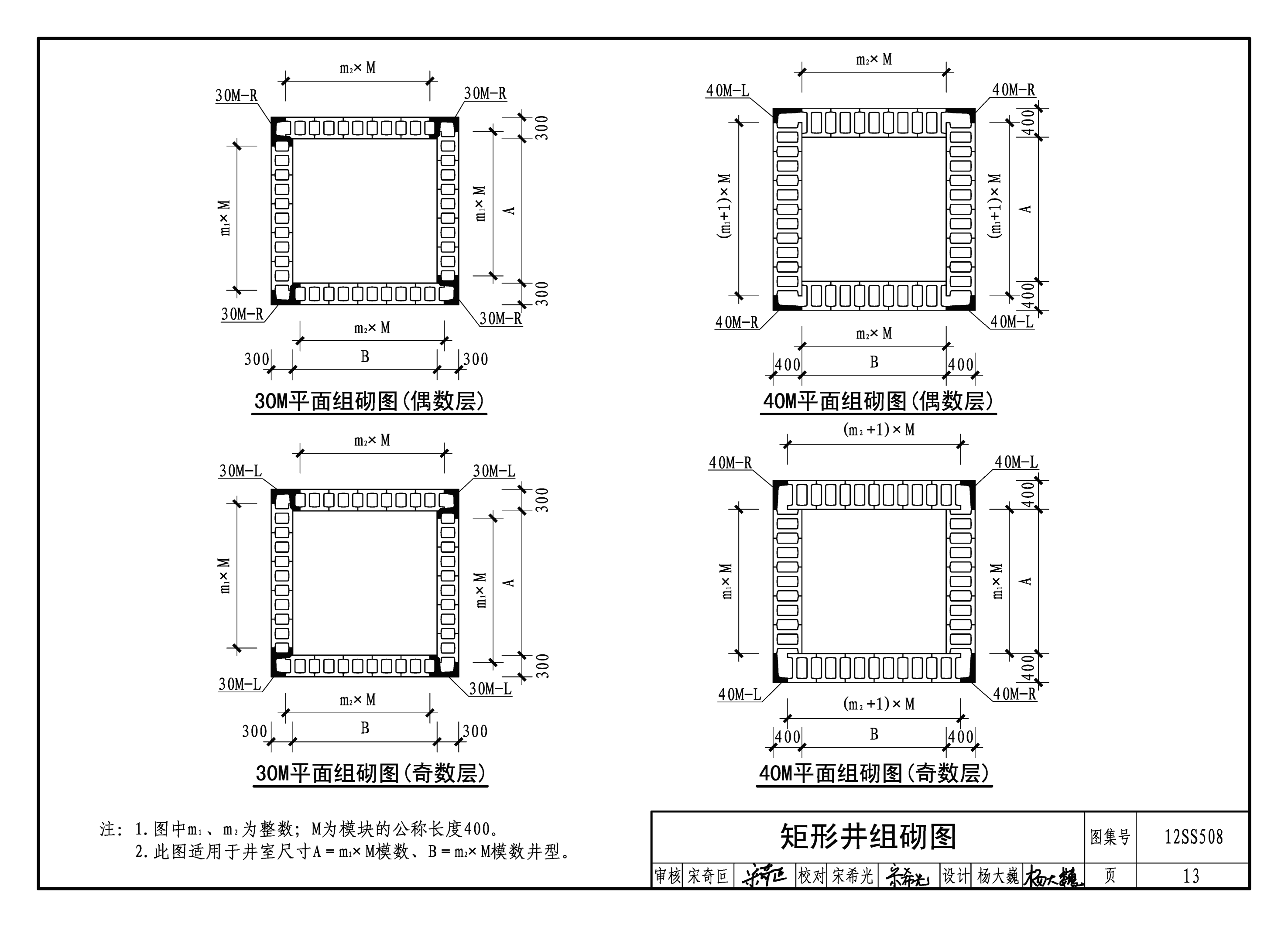

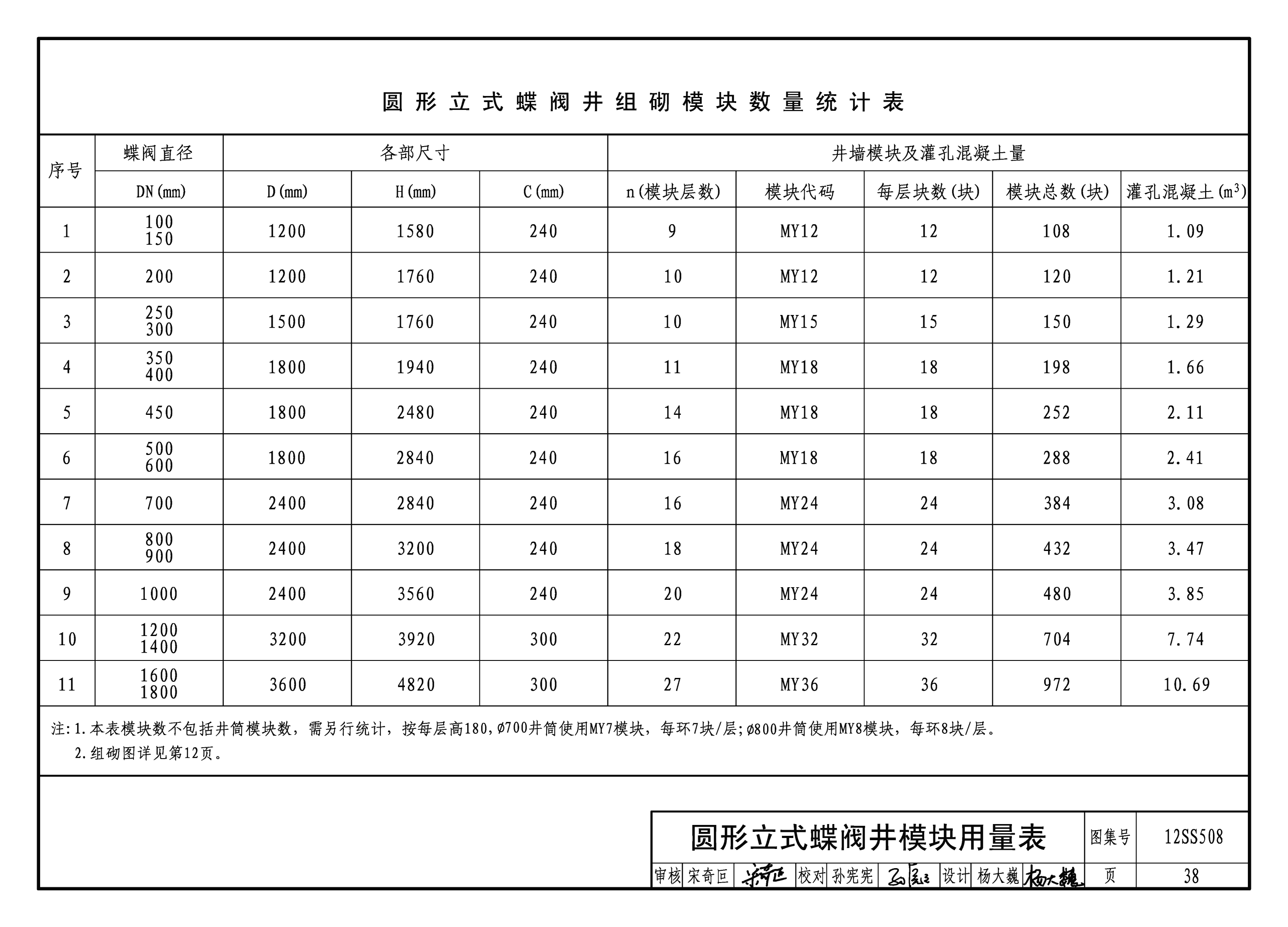

　　本圖集構筑物為混合式結構，由預制鋼筋混凝土蓋板、混凝土模塊灌孔砌體井墻、現澆鋼筋混凝土底板三部分組成。包括閘閥井、蝶閥井、水表井、排氣閥井、排泥閥井等室外給水管道附屬構筑物的管道附件安裝及底板、預制蓋板配筋圖及其材料表、砌筑井室墻體的模塊組砌圖及其用量表。還包括管道穿墻大樣、踏步安裝、集水坑等施工詳圖。
　　本圖集采用混凝土模塊作為室外給水管道附屬構筑物墻體的砌筑材料替代粘土實心磚，對節約土地資源、保護生態環境將起到積極作用。
