12SG619-3：房屋建筑抗震加固(三) (單層工業廠房、煙囪、水塔)
- 圖集編號
- 12SG619-3
- 圖集名稱
- 房屋建筑抗震加固(三) (單層工業廠房、煙囪、水塔)
- 定價
- 57.00 元
- 開本
- 16 開
- 主編單位
- 中國中元國際工程公司
內容簡介
12SG619-3《房屋建筑抗震加固（三）（單層工業廠房、煙囪、水塔）》國標圖集適用于抗震設防烈度為6～8度地區，經抗震鑒定后需要進行抗震加固的現有單層鋼筋混凝土柱廠房、單層鋼結構廠房、單層磚柱廠房等抗震設防烈度為丙類的一般工業廠房、煙囪及水塔的抗震加固。主要內容為單層鋼筋混凝土柱廠房，屋蓋、柱、維護結構加固的構造詳圖及要求；單層鋼結構廠房柱間支撐、屋蓋抗震加固的平面布置及節點詳圖；單層磚柱廠房的獨立磚柱及壁柱的加固；煙囪、水塔的磚煙囪、磚水塔的加固以及混凝土煙囪、混凝土水塔的加固構造。本圖集系《房屋建筑抗震加固》G619系列圖集之一，根據典型工程提供加固構造示意，供廣大設計、施工、監理并工程技術人員使用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 1 單層鋼筋混凝土柱廠房 | |
| 單層鋼筋混凝土柱廠房加固說明 | 1-1 |
| 屋蓋部分 | |
| 屋架支撐加固平面布置示意圖 | 1-4 |
| 屋架支撐加固立面布置圖 | 1-5 |
| 屋架增設支撐加固節點示意（端部） | 1-6 |
| 屋架增設支撐加固節點示意（跨中） | 1-7 |
| 屋架增設支撐加固節點示意 | 1-8 |
| 屋面板支承長度不足50mm加固圖 | 1-9 |
| 柱部分 | |
| 柱及柱間支撐加固平面布置示意圖 | 1-10 |
| 柱及柱間支撐加固立面布置圖 | 1-11 |
| 柱增設支撐加固節點 | 1-12 |

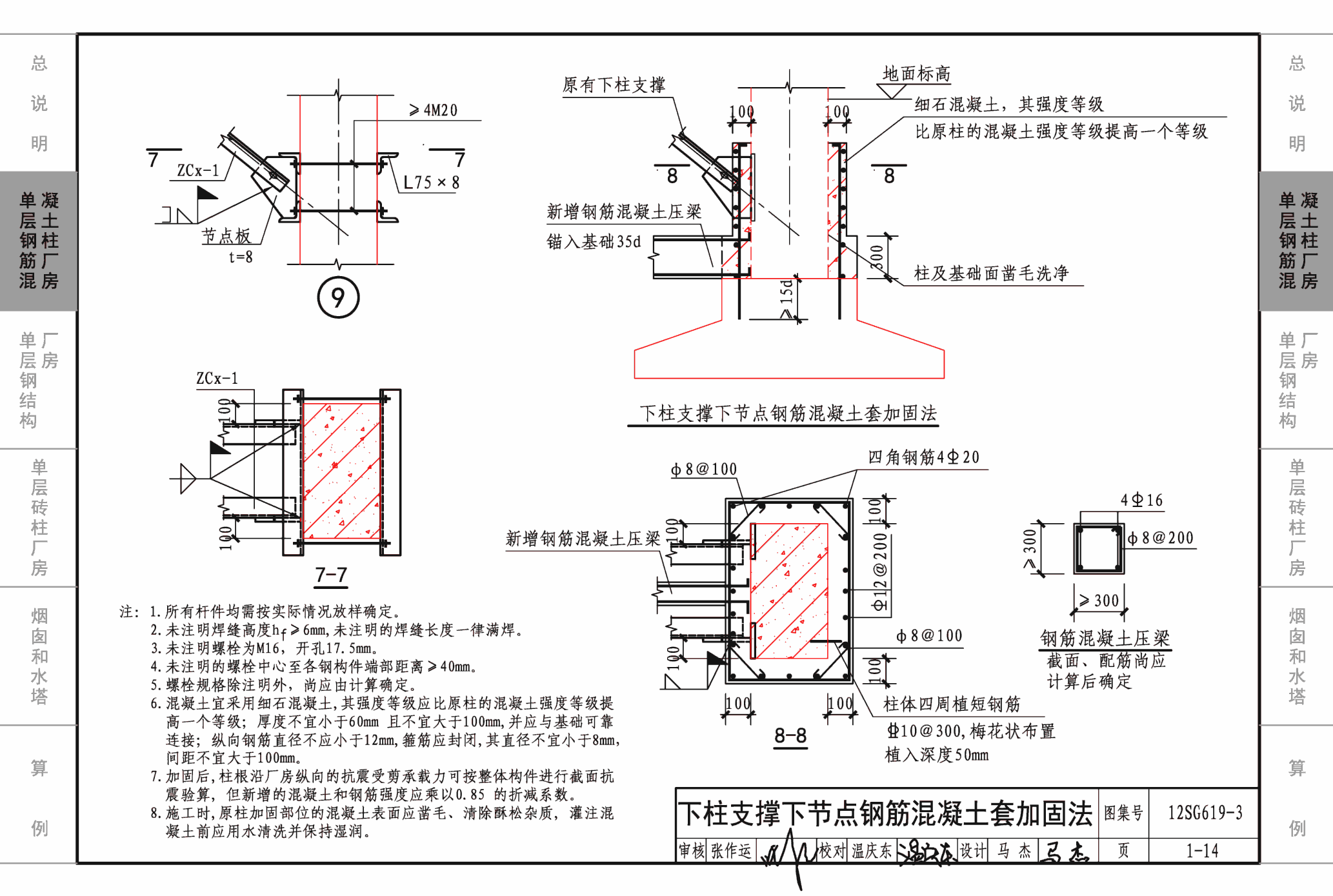

| 下柱支撐下節點鋼筋混凝土套加固法 | 1-14 |
| 邊柱柱頂加固節點ZD-1 | 1-15 |
| 中柱柱頂加固節點ZD-2 | 1-16 |
| 雙階預制邊柱鋼筋混凝土套加固法 | 1-17 |
| 雙階預制中柱鋼筋混凝土套加固法(牛腿等高) | 1-18 |
| 雙階預制中柱鋼筋混凝土套加固法(牛腿不等高) 新增受力鋼筋在基礎的錨固 | 1-19 |
| 雙階預制邊柱鋼構套加固法 | 1-20 |
| 雙階預制中柱鋼構套加固法 | 1-21 |
| 雙階預制柱鋼構套力固節點 | 1-22 |
| 維護結構加固 | |
| 封檐墻和女兒墻加固 | 1-23 |
| 非承重墻、圈梁拉結加固 | 1-25 |
| 承重山墻拉結加固 | 1-26 |
| 高低跨封墻拉結加固、抗風柱與屋架新增連接節點 | 1-27 |
| 2 單層鋼結構廠房 | |
| 單層鋼結構廠房抗震加固說明 | 2-1 |
| 柱間支撐 | |
| 柱及柱間支撐加固平面布置示意圖 | 2-5 |

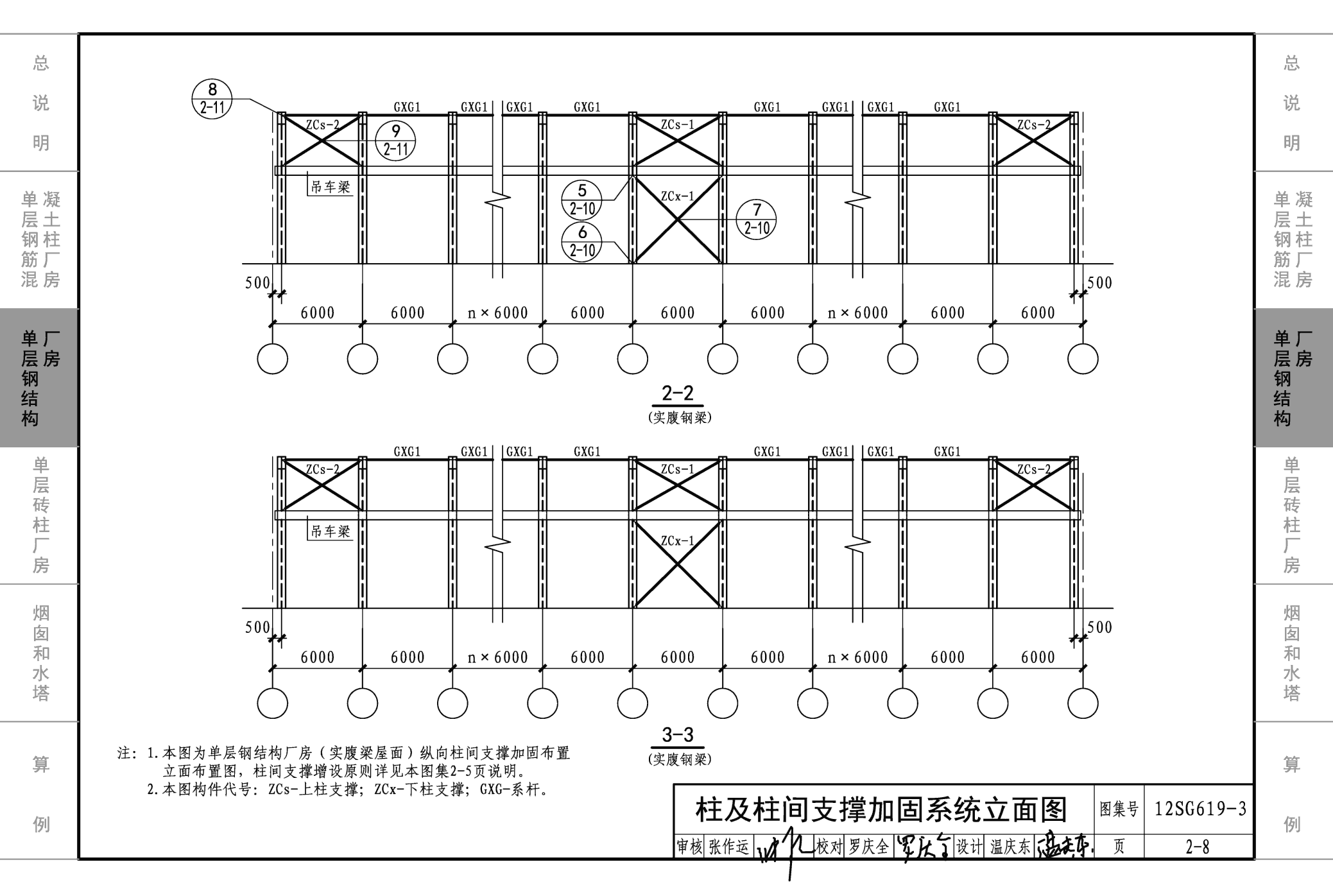

| 柱及柱間支撐加固系統立面圖 | 2-6 |
| 柱間支撐安裝節點圖 | 2-9 |
| 屋蓋部份 | |
| 鋼屋架上弦支撐加固平面布置示意圖 | 2-12 |
| 鋼屋架下弦支撐加固平面布置示意圖 | 2-13 |
| 鋼屋架支撐加固系統立面圖 | 2-14 |
| 實腹鋼梁屋面支撐加固平面布置示意圖 | 2-15 |
| 實腹鋼梁加固支撐系統立面圖 | 2-16 |
| 屋面支撐安裝節點圖 | 2-17 |
| 天窗架支撐加固平面、立面布置示意圖 | 2-21 |
| 天窗架支撐加固安裝節點圖 | 2-22 |
| 鋼屋架水平預應力拉桿加固，機械張拉 | 2-23 |
| 增加截面法構件加固做法示意圖 | 2-24 |
| 3 單層磚柱廠房 | |
| 單層磚柱廠房抗震加固說明 | 3-1 |
| 柱及柱間支撐加固平面布置圖 | 3-4 |
| 獨立磚柱加固詳圖（鋼筋混凝土套加固） | 3-5 |
| 壁柱加固詳圖（鋼筋混凝土套加固） | 3-8 |
| 獨立磚柱加固詳圖（鋼構套加固） | 3-10 |
| 壁柱加固詳圖（鋼構套加固） | 3-13 |
| 4 煙囪及水塔 | |
| 煙囪及水塔加固說明 | 4-1 |
| 鋼筋網砂漿面層加固磚煙囪 | 4-3 |
| 扁鋼構套加固磚煙囪 | 4-4 |
| 磚煙囪加固用表 | 4-5 |
| 鋼筋混凝土煙囪加固圖 | 4-6 |
| 扁鋼構套加固磚筒水塔 | 4-7 |
| 鋼筋網砂漿面層加固磚筒水塔 | 4-8 |
| 鋼筋混凝土套加固磚筒水塔 | 4-9 |
| 鋼筋混凝土水塔加固圖 | 4-10 |
| 5 單層鋼筋混凝土柱廠房抗震加固設計示例 | |

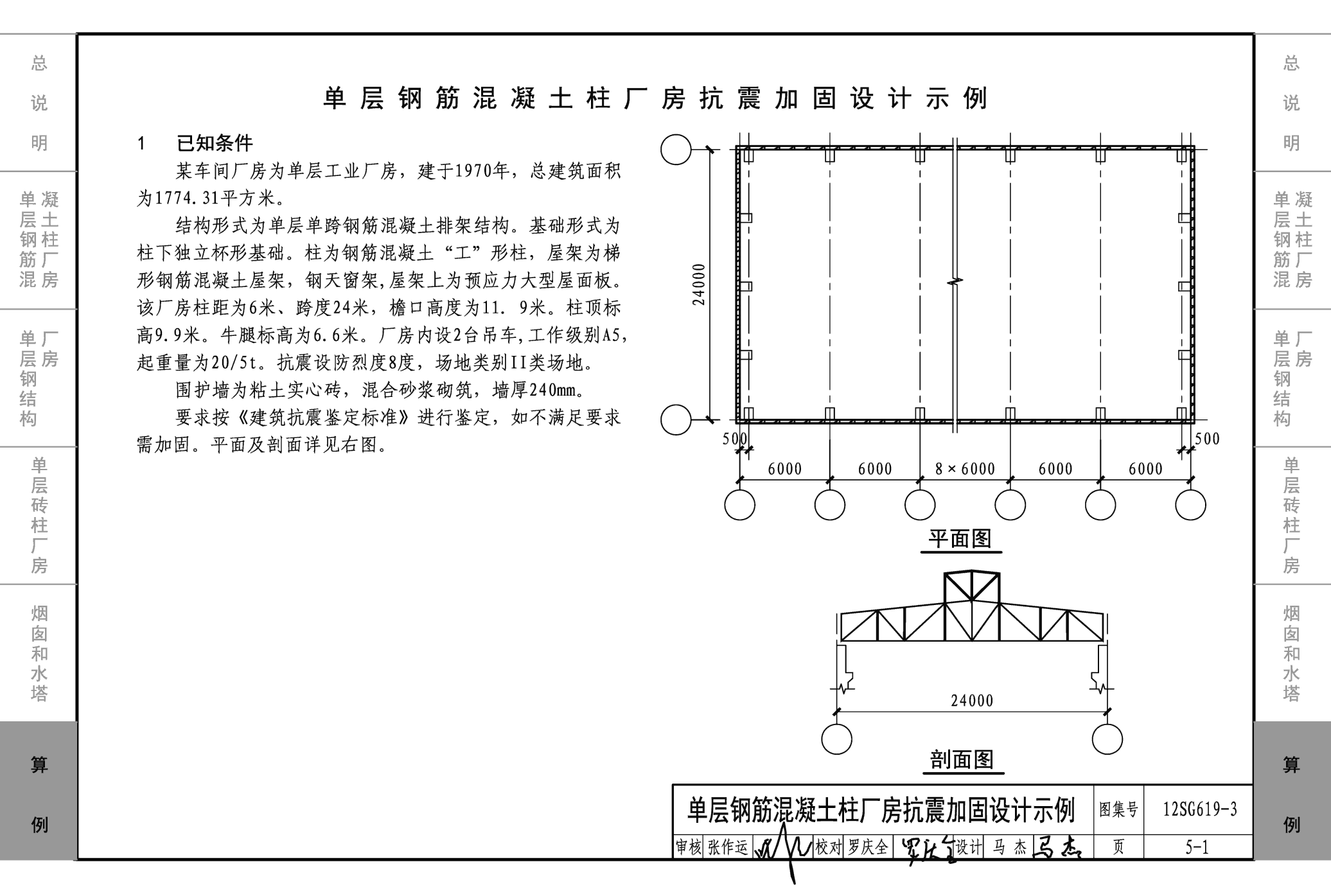

| 單層鋼筋混凝土柱廠房抗震加固設計示例 | 5-1 |
樣張
