12K101-4：混流通風機安裝
- 圖集編號
- 12K101-4
- 圖集名稱
- 混流通風機安裝
- 開本
- 16 開
- 主編單位
- 中國核電工程有限公司
內容簡介
12K101-4《混流通風機安裝》，新編圖集，適用于一般工業及民用建筑通風排風及空調系統中混流通風機的施工安裝。主要內容包括混流通風機在混凝土墻上的安裝（垂直及水平）；在輕質墻上的安裝（垂直及水平）；在屋面上的安裝及風管穿屋面做法；混流通風機減振吊裝；誘導風機的安裝，以及風機的安裝尺寸和性能參數等。圖集內容全面、數據詳盡，并配有相關的結構配筋圖，設計人員可直接選用、施工人員可照?qǐng)D施工。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 風機在混凝土墻上垂直安裝 | 4 |
| 風機在混凝土墻(柱)上水平安裝 | 5 |
| 風機在混凝土墻上安裝節點(一) | 6 |
| 風機在混凝土墻上安裝節點(二) | 7 |
| 風機在輕質墻上垂直安裝 | 8 |
| 風機在輕質墻上水平安裝 | 9 |
| 風機在輕質墻上水平安裝節點 | 10 |
| 風機在屋面上安裝 | 11 |
| SJG通風機安裝外形尺寸 | 12 |

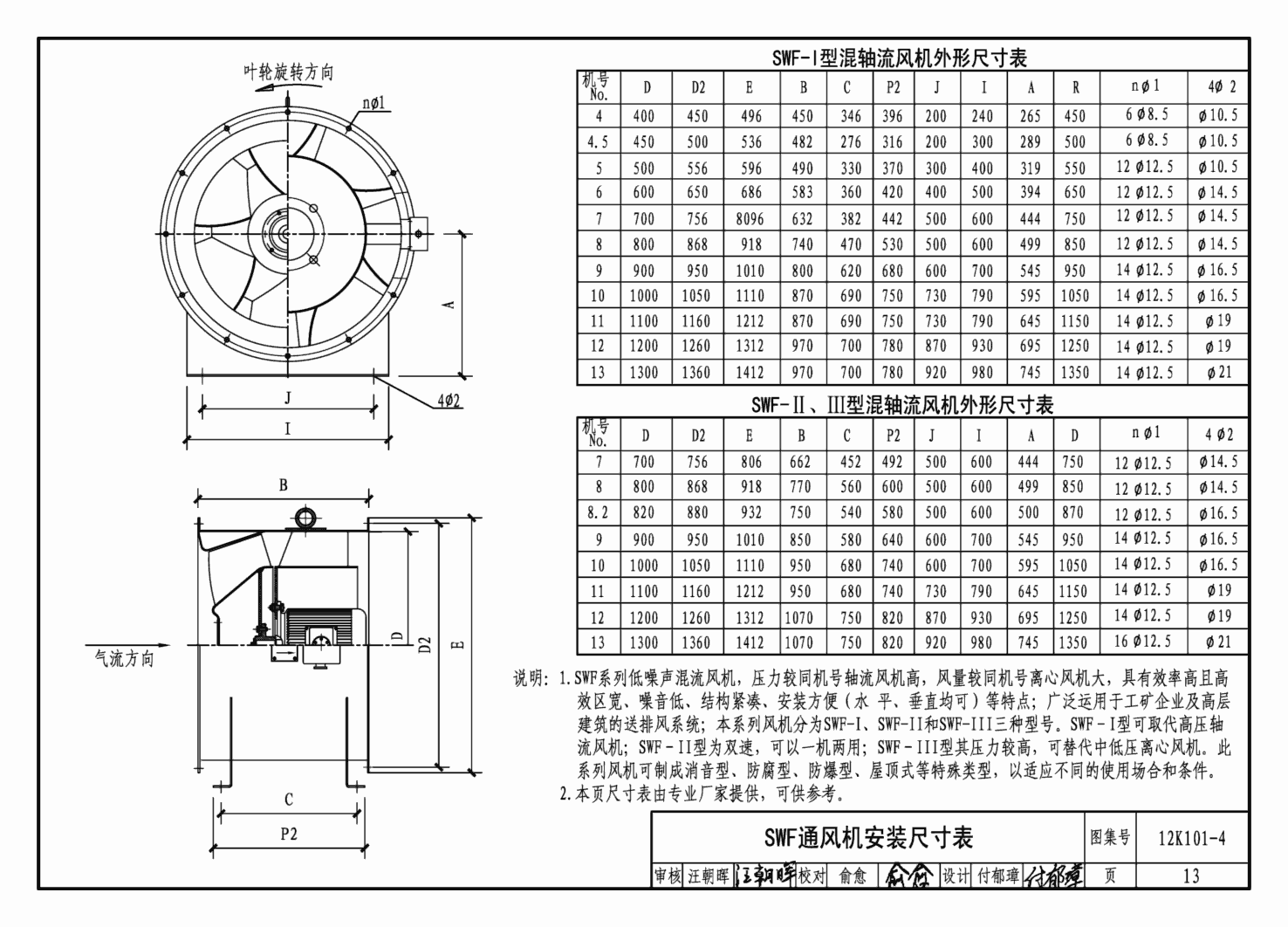

| SWF通風機安裝尺寸表 | 13 |
| HL3-2A通風機安裝外形尺寸 | 14 |
| HL3-2A通風機安裝尺寸表 | 15 |
| GXF通風機安裝尺寸表 | 16 |
| 風機減振吊裝 | 17 |
| 風機減振吊裝零件表 | 18 |

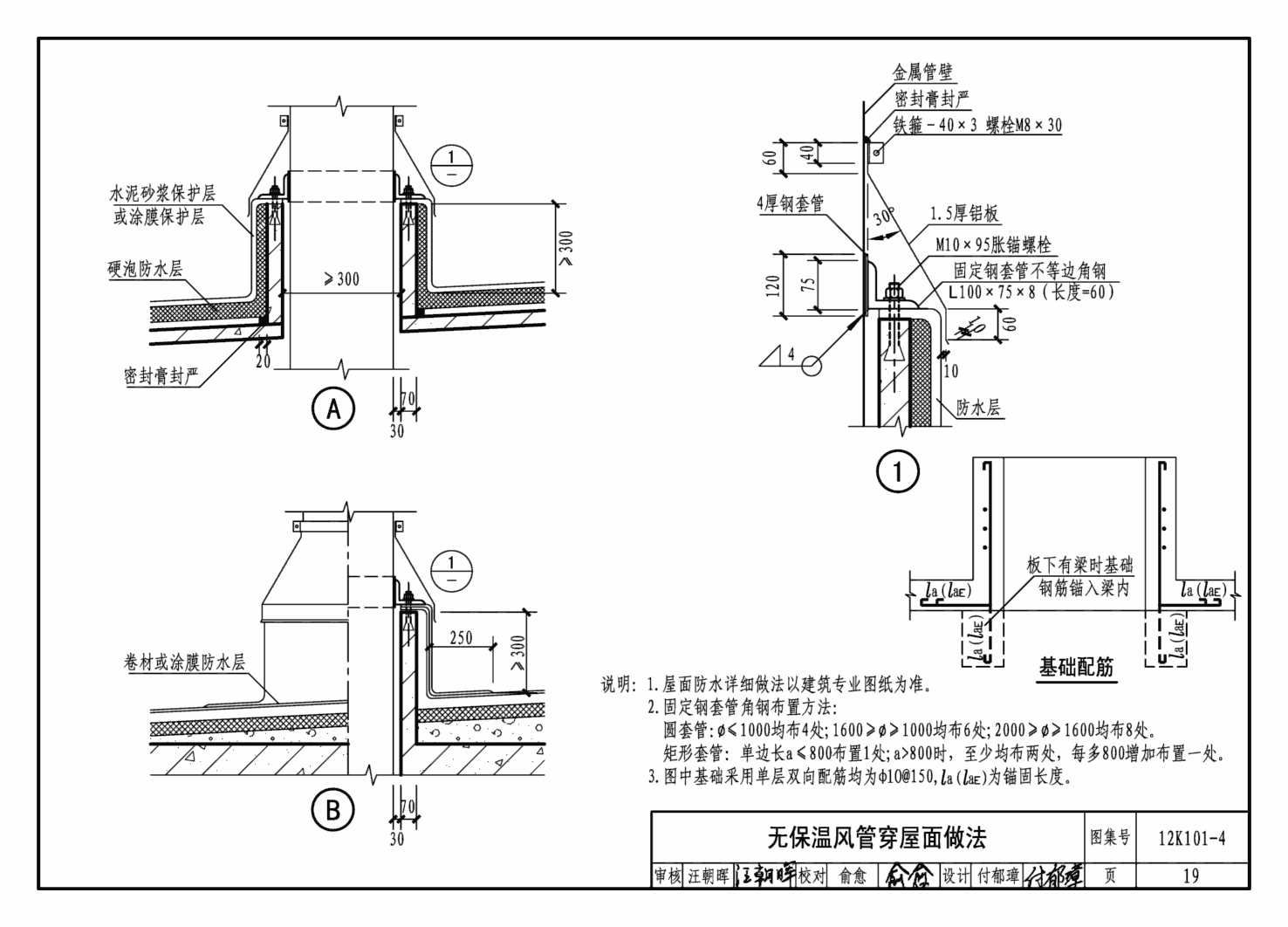

| 無保溫風管穿屋面做法 | 19 |
| 保溫風管穿屋面做法 | 20 |
| YDF-I型立式誘導風機外型尺寸 | 21 |
| YDF-I型臥式誘導風機外型尺寸 | 22 |
| SJG通風機技術性能表 | 23 |
| SWF通風機技術性能表 | 24 |
| HL3-2A通風機技術性能表 | 25 |
| GXF單速通風機技術性能表 | 26 |
