12K101-3：離心通風機安裝
- 圖集編號
- 12K101-3
- 圖集名稱
- 離心通風機安裝
- 開本
- 16 開
- 主編單位
- 中國航天建設集團有限公司
內容簡介
12K101-3《離心通風機安裝》，修編圖集，適用于一般工業及民用建筑中常用離心風機的施工安裝。主要內容包括離心通風機地坪或平臺上安裝、墻或柱上安裝、屋面或樓板上安裝三部分。圖集列出了電動機直接傳動（A式）、皮帶輪在軸承中間（B式）、皮帶輪在軸承外側（C式），以及聯軸器傳動（D式）四種傳動方式。修編圖集在原有圖集基礎上，增加了B、C、D三種傳動方式風機的安裝及風機箱的安裝，且安裝位置增加了地坪、平臺、屋面、樓板等不同場合，每種安裝方式都有安裝詳圖、節點大樣及安裝尺寸表等，并給出了減振臺座及減振器的詳細數據，內容全面，設計人員可直接選用、施工人員可照圖施工。
備注
替代98K101-3、05K102。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 4 |
| 索引表 | 5 |
| 離心通風機在地坪或平臺上安裝 | |
| 離心通風機混凝土基礎安裝說明 | 6 |
| 4-72、B4-72No.2.8A～6A混凝土基礎安裝圖 | 7 |
| 4-72、B4-72No.2.8A～6A混凝土基礎數據表 | 8 |
| 4-68No.2.8A～5A混凝土基礎數據表 | 9 |
| 4-72No.16B～20B混凝土基礎安裝圖(一) | 10 |
| 4-72No.16B～20B混凝土基礎安裝圖(二) | 11 |
| 4-72、B4-72No.16B～20B混凝土基礎數據表 | 12 |
| 4-68No.16B～20B混凝土基礎數據表 | 13 |
| 4-72、B4-72No.6C混凝土基礎安裝圖 | 14 |
| 4-72、B4-72No.8C～12C混凝土基礎安裝圖 | 15 |
| 4-72、B4-72No.8C～12C混凝土基礎數據表 | 16 |
| 4-68No.6.3C混凝土基礎安裝圖 | 17 |
| 4-68No.8C～12.5C混凝土基礎安裝圖 | 18 |
| 4-68No.8C～12.5C混凝土基礎數據表 | 19 |
| 4-72、B4-72No.6D混凝土基礎安裝圖 | 20 |
| 4-68No.6.3D混凝土基礎安裝圖 | 21 |
| 4-72、B4-72No.8D～12D混凝土基礎安裝圖 | 22 |
| 4-72、B4-72No.8D～12D混凝土基礎數據表 | 23 |
| 4-68No.8D～12.5D混凝土基礎數據表 | 24 |
| 離心通風機在墻或柱上安裝 | |
| 離心通風機鋼支架安裝說明 | 25 |
| 4-72、B4-72No.2.8A～5A主要參數表 | 26 |
| 4-68、BL4-72No.2.8A～5A主要參數表 | 27 |
| 4-72No.2.8A～5A實心磚墻上安裝圖 | 28 |
| 4-72No.2.8A～5A混凝土柱上安裝圖(一) | 29 |
| 4-72No.2.8A～5A混凝土柱上安裝圖(二) | 30 |
| 4-72No.2.8A～5A鋼柱上安裝圖 | 31 |
| 4-72、B4-72No.2.8A～5A鋼支架數據表 | 32 |
| 4-68No.2.8A～5A鋼支架數據表 | 33 |
| BL4-72No.2.8A～5A鋼支架數據表 | 34 |
| 離心通風機在屋面或樓板上安裝 | |
| 離心通風機鋼架臺座安裝說明 | 35 |
| ZD型阻尼彈簧復合隔振器 | 36 |
| ZT型阻尼彈簧隔振器 | 37 |
| DFG2型低頻彈簧橡膠復合隔振器 | 38 |
| JG、JSD型橡膠剪切隔振器 | 39 |
| 4-72No.2.8A～5A鋼架臺座安裝圖 | 40 |
| 4-72No.2.8A～5A鋼架臺座詳圖 | 41 |
| 4-72No.2.8A～5A鋼架臺座數據表 | 42 |
| 4-72No.6C鋼架臺座安裝圖 | 43 |
| 4-72No.6C鋼架臺座詳圖 | 44 |
| 4-72No.6C鋼架臺座數據表 | 45 |
| 4-72No.8C鋼架臺座安裝圖 | 46 |
| 4-72No.8C鋼架臺座詳圖 | 47 |
| 4-72No.8C鋼架臺座數據表 | 48 |
| 4-72No.10C鋼架臺座安裝圖 | 49 |
| 4-72No.10C鋼架臺座詳圖 | 50 |
| 4-72No.10C鋼架臺座數據表 | 51 |
| 4-72No.12C鋼架臺座安裝圖 | 52 |
| 4-72No.12C鋼架臺座詳圖 | 53 |
| 4-72No.12C鋼架臺座數據表 | 54 |
| 4-72No.6D～12D鋼架臺座安裝圖 | 55 |
| 4-72No.6D～12D鋼架臺座詳圖 | 56 |
| 4-72No.6D～12D鋼架臺座數據表(一) | 57 |
| 4-72No.6D～12D鋼架臺座數據表(二) | 58 |
| 離心通風機混凝土臺座板及配筋圖 | 59 |
| 4-72No.2.8A～5A混凝土臺座安裝圖 | 60 |
| 4-72No.2.8A～5A混凝土臺座數據表 | 61 |
| 4-72No.6C混凝土臺座安裝圖 | 62 |
| 4-72No.6C混凝土臺座數據表 | 63 |
| 4-72No.8C混凝土臺座安裝圖 | 64 |
| 4-72No.8C混凝土臺座數據表 | 65 |
| 4-72No.10C混凝土臺座安裝圖 | 66 |
| 4-72No.10C混凝土臺座數據表 | 67 |
| 4-72No.12C混凝土臺座安裝圖 | 68 |
| 4-72No.12C混凝土臺座數據表 | 69 |

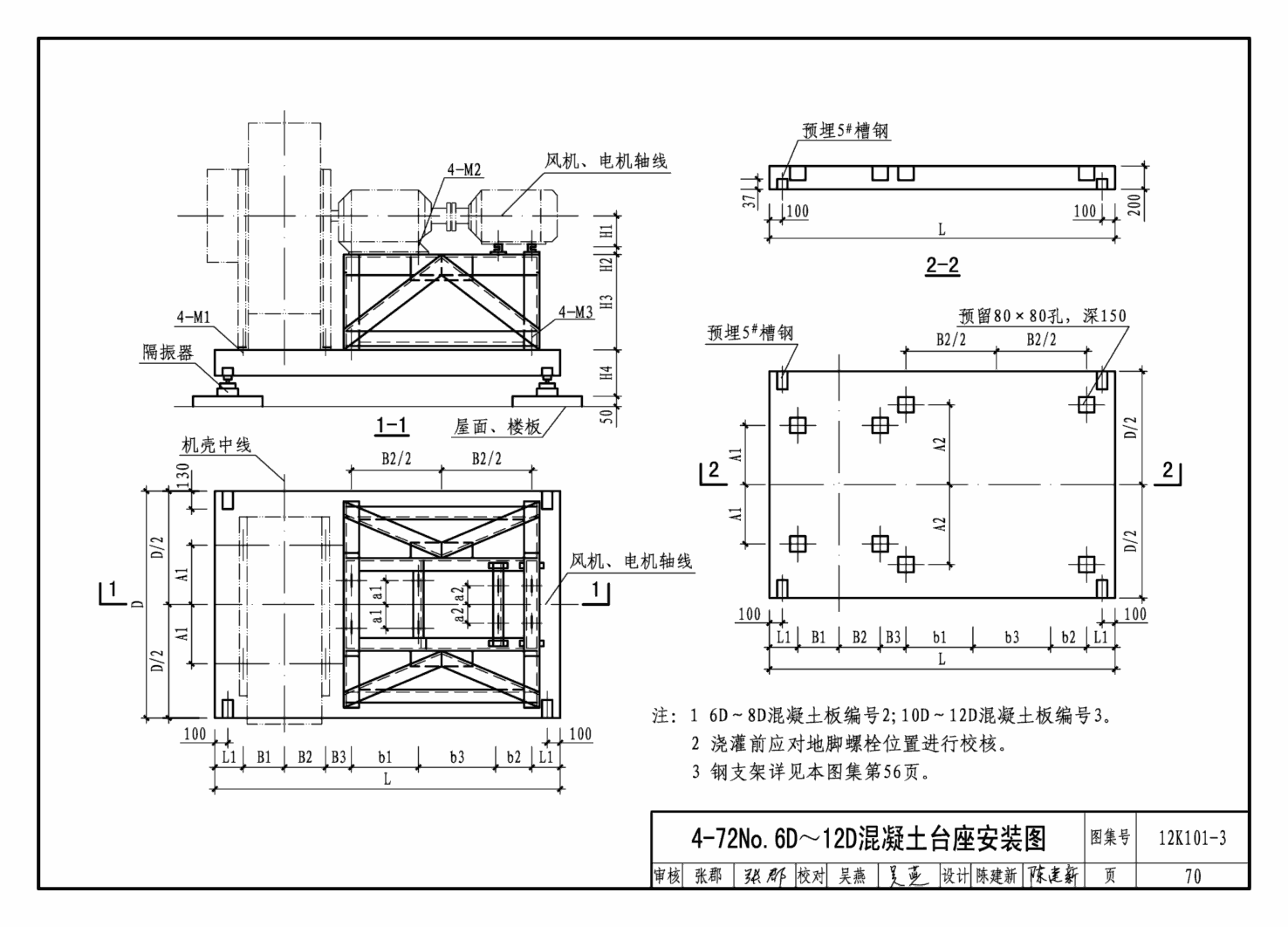

| 4-72No.6D～12D混凝土臺座安裝圖 | 70 |
| 4-72No.6D～12D混凝土臺座數據表 | 71 |
| BL4-72No.2.8A～5A鋼架臺座安裝圖 | 72 |
| BL4-72No.2.8A～5A鋼架臺座數據表 | 73 |
| BL4-72No.6.3C鋼架臺座安裝圖 | 74 |
| BL4-72No.6.3C鋼架臺座數據表 | 75 |
| BL4-72No.8C鋼架臺座安裝圖 | 76 |
| BL4-72No.8C鋼架臺座數據表 | 77 |
| BL4-72No.10C鋼架臺座安裝圖 | 78 |
| BL4-72No.10C鋼架臺座數據表 | 79 |
| BL4-72No.12.5C鋼架臺座安裝圖 | 80 |
| BL4-72No.12.5C鋼架臺座數據表 | 81 |
| 風機箱吊式安裝或在平臺、樓板上安裝 | |
| DBF型風機箱數據表 | 82 |

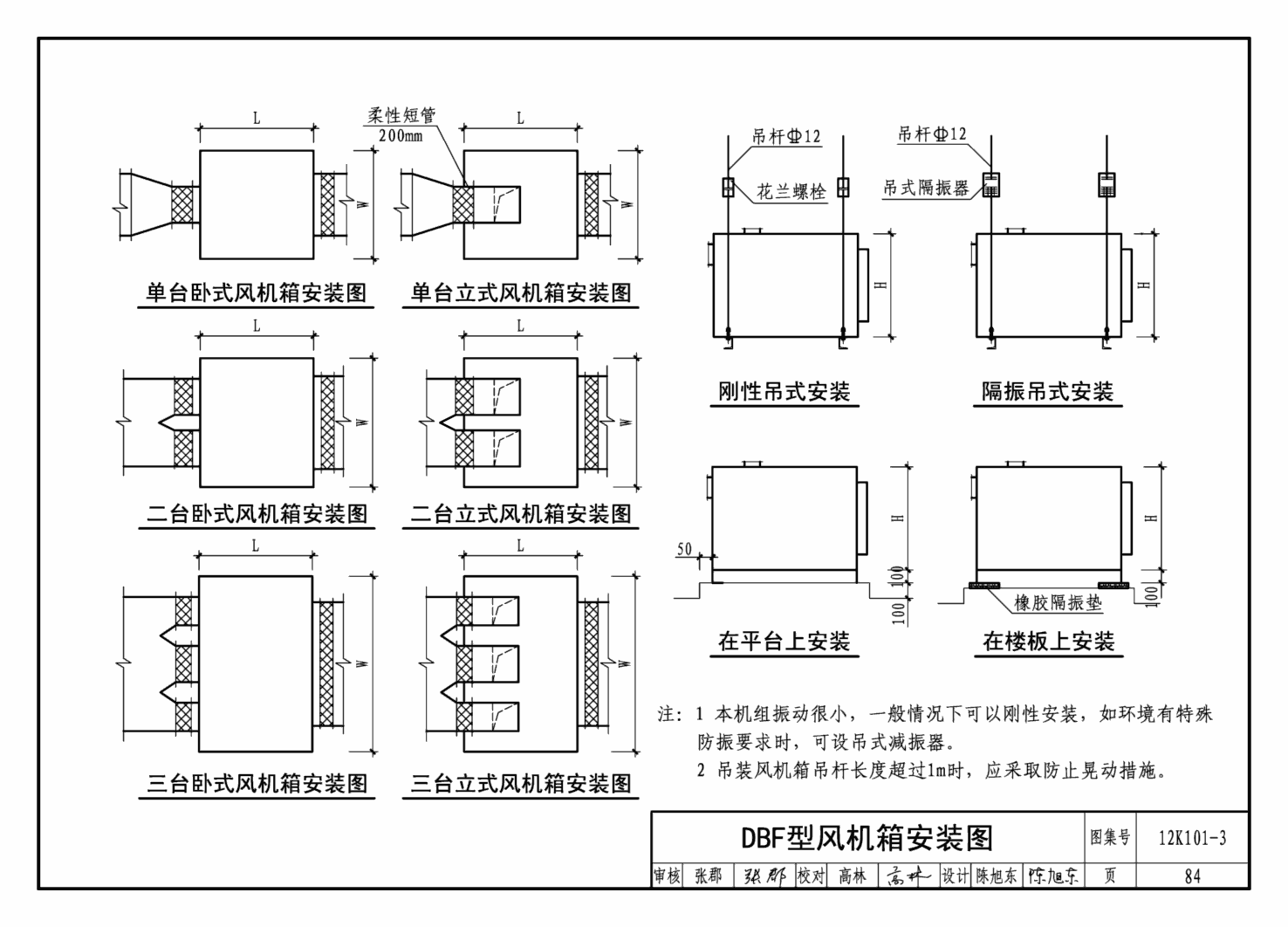

| DBF型風機箱安裝圖 | 83 |
| CB-D/Q型風機箱數據表 | 85 |
| YGBS型風機箱數據表 | 86 |
| CBPF型風機箱數據表 | 87 |
| CB-D/Q、YGBS、CBPF型風機箱安裝示意圖 | 88 |
| 吊桿與樓板連接詳圖 | 89 |
| 吊桿與梁連接詳圖 | 90 |
| V型吊架阻尼彈簧隔振器 | 91 |
| XHS型吊架彈簧隔振器 | 92 |
| XDJ型吊式橡膠隔振器 | 93 |
樣張
