12K101-2：屋頂風機安裝
- 圖集編號
- 12K101-2
- 圖集名稱
- 屋頂風機安裝
- 開本
- 16 開
- 主編單位
- 中國核電工程有限公司
內容簡介
12K101-2《屋頂風機安裝》，修編圖集，適用于一般工業及民用建筑屋頂風機在混凝土和鋼屋面上的施工安裝。風機使用介質：溫度不超過60℃，氣體中不含有過量粘性物質，含塵量小于100mg/m3主要內容包括軸流式風機在混凝土屋面安裝；離心風機在混凝土屋面安裝；鋁制風機在混凝土屋面安裝；屋頂風機在鋼屋面上的安裝等。修編圖集在原有圖集基礎上，增加了屋頂風機在鋼屋面的安裝及鋁制風機的安裝方法，每種安裝方式都有安裝詳圖、節點大樣及安裝尺寸表等，并配有相關的結構配筋圖，數據詳盡，設計人員可直接選用、施工人員可照圖施工。
備注
替代94K101-2。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 2 |
| 屋頂風機安裝基礎形式 | 4 |
| I型屋頂風機混凝土屋面上安裝（一） | 5 |
| I型屋頂風機混凝土屋面上安裝（二） | 6 |
| I型屋頂風機混凝土屋面上安裝（三） | 7 |
| 屋頂風機混凝土屋面上安裝詳圖 | 8 |
| I型屋頂風機基礎安裝尺寸表 | 9 |
| II型屋頂風機混凝土屋面上安裝（一） | 10 |
| II型屋頂風機混凝土屋面上安裝（二） | 11 |
| II型屋頂風機混凝土屋面上安裝（三） | 12 |
| II型屋頂風機基礎安裝尺寸 | 13 |
| III型屋頂風機混凝土屋面上安裝（一） | 14 |
| III型屋頂風機混凝土屋面上安裝（二） | 15 |
| III型屋頂風機混凝土屋面上安裝（三） | 16 |
| III型屋頂風機基礎安裝尺寸表 | 17 |

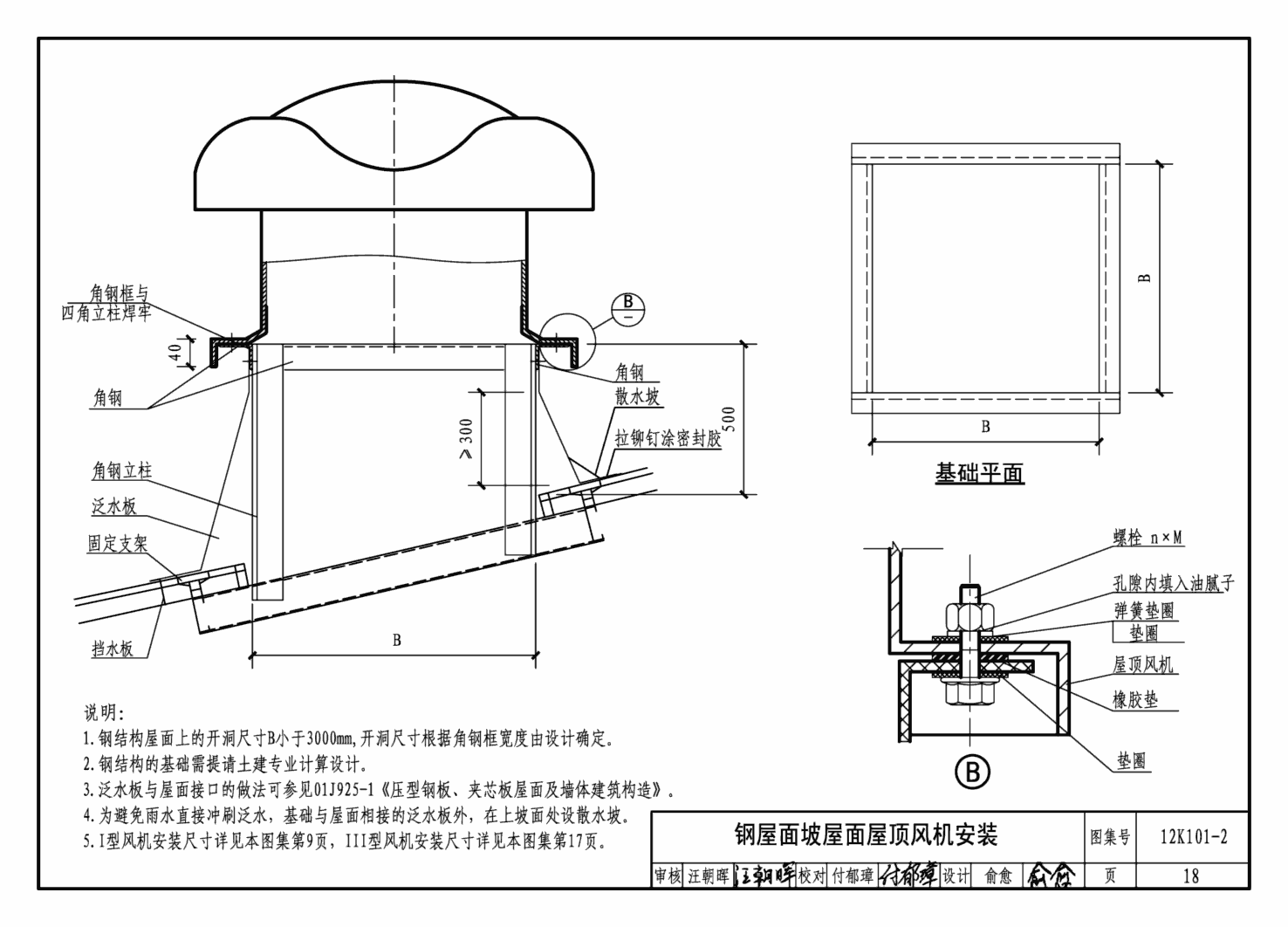

| 鋼屋面坡屋面屋頂風機安裝 | 18 |
| 鋼屋面屋脊上屋頂風機安裝(一) | 19 |
| 鋼屋面屋脊上屋頂風機安裝(二) | 20 |
| 鋁制屋頂風機混凝土屋面上安裝 | 21 |
| 鋁制屋頂風機鋼屋面上的安裝 | 22 |
| 鋁制屋頂風機基礎安裝尺寸表 | 23 |
| 屋頂風機帶閥門風口混凝土基礎上的安裝 | 24 |
| 屋頂風機帶閥門風口鋼結構基礎上的安裝 | 25 |
| 軸流屋頂風機性能參數選用表 | 26 |
| 離心屋頂風機性能參數選用表 | 28 |
| 鋁制屋頂風機性能參數選用表 | 29 |
樣張
