12K101-1：軸流通風機安裝
- 圖集編號
- 12K101-1
- 圖集名稱
- 軸流通風機安裝
- 開本
- 16 開
- 主編單位
- 中南建筑設計院股份有限公司
內容簡介
12K101-1《軸流通風機安裝》，修編圖集，系軸流通風機及附件安裝圖集，適用于一般工業及民用建筑的通風排風及空調系統。主要內容包括T35-11系列軸流風機安裝、常用附件安裝及導翼型軸流風機安裝。具體安裝方式有墻（含輕質墻）、柱上安裝；吊裝；落地安裝；屋面安裝及穿屋面做法；輕鋼結構建筑上的安裝等。修編圖集在原圖集基礎上增加了多種安裝方式，基本涵蓋目前風機安裝常用做法，風機型號也由7.1號擴展到11.2號，且都給出了安裝詳圖，并配有相關的結構配筋圖，數據詳盡，設計人員可直接選用、施工人員可照圖施工。
備注
替代94K101-1。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| T35-11系列軸流通風機及附件安裝 | |
| T35-11軸流通風機外形及安裝尺寸 | 5 |
| T35-11軸流通風機加氣塊、空心磚墻內甲型安裝 | 6 |
| T35-11軸流通風機加氣塊、空心磚墻內乙型安裝 | 7 |
| T35-11軸流通風機加氣塊、空心磚墻內丙型安裝（一） | 8 |
| T35-11軸流通風機加氣塊、空心磚墻內丙型安裝（二） | 9 |
| T35-11軸流通風機加氣塊、空心磚墻內丙型安裝材料明細表(一) | 10 |
| T35-11軸流通風機加氣塊、空心磚墻內丙型安裝材料明細表(二) | 11 |
| T35-11軸流通風機加氣塊、空心磚墻上安裝 | 12 |
| T35-11軸流通風機加氣塊、空心磚墻上安裝材料明細表 | 13 |

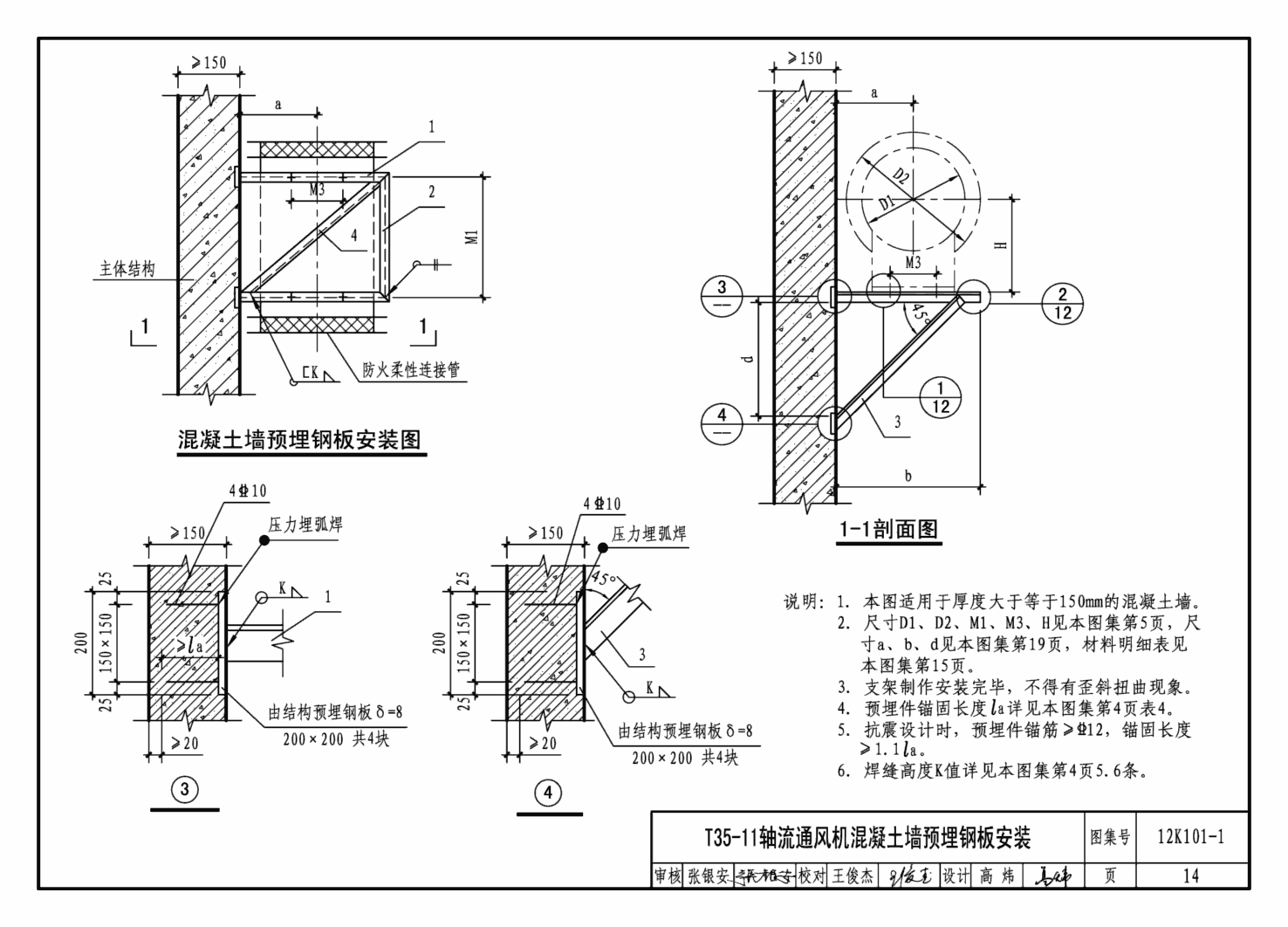

| T35-11軸流通風機混凝土墻預埋鋼板安裝 | 14 |
| T35-11軸流通風機混凝土墻預埋鋼板安裝材料明細表 | 15 |
| T35-11軸流通風機混凝土墻脹錨螺栓安裝 | 16 |
| T35-11軸流通風機穿混凝土墻安裝 | 17 |
| T35-11軸流通風機混凝土墻脹錨螺栓安裝、穿混凝土墻安裝材料明細表 | 18 |
| T35-11軸流通風機磚柱上安裝 | 19 |
| T35-11軸流通風機磚柱上安裝材料明細表 | 20 |
| T35-11軸流通風機鋼筋混凝土柱上甲型安裝 | 21 |
| T35-11軸流通風機鋼筋混凝土柱上乙型安裝 | 22 |
| T35-11軸流通風機鋼筋混凝土柱上安裝材料明細表 | 23 |

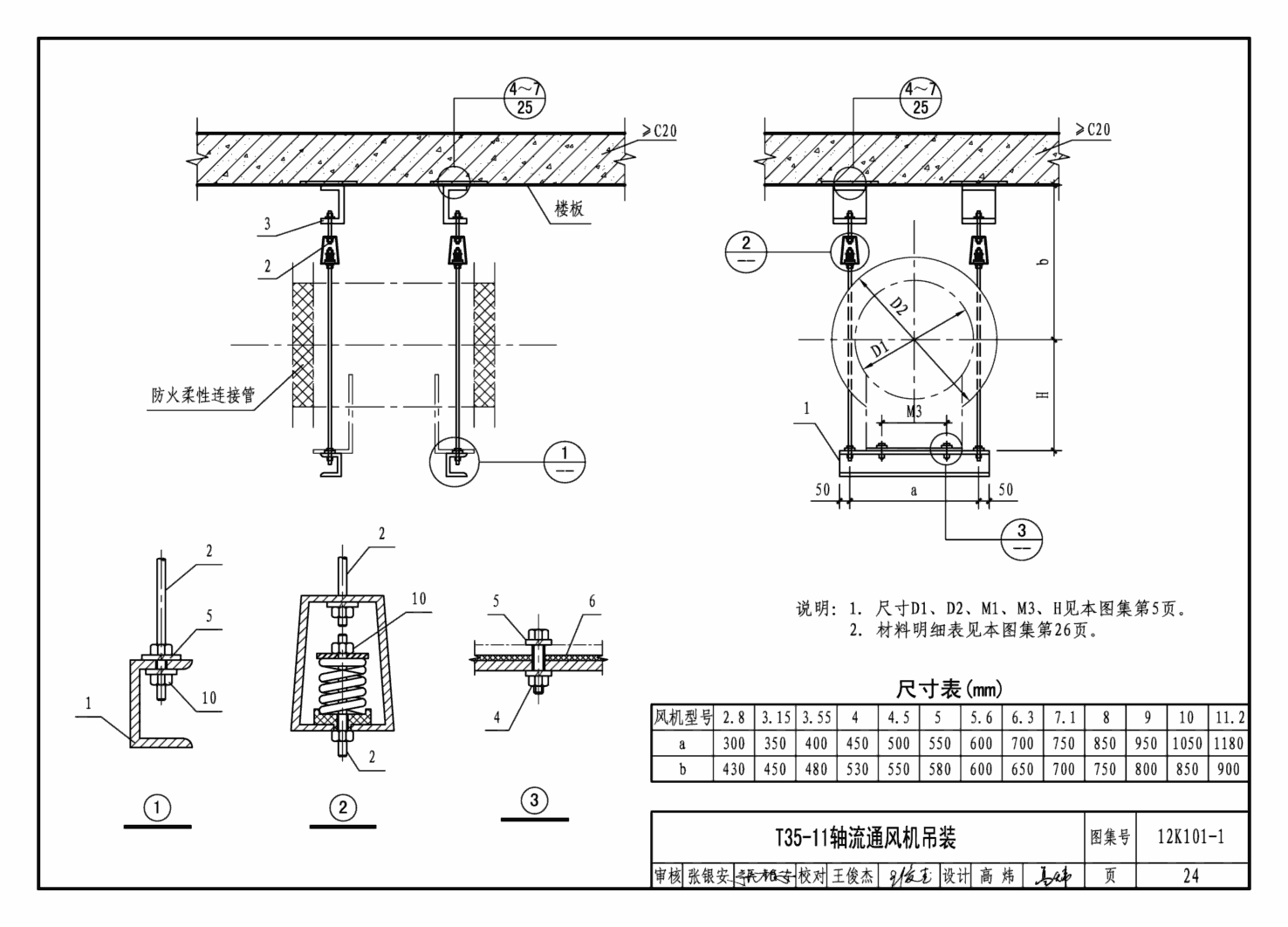

| T35-11軸流通風機吊裝 | 24 |
| T35-11軸流通風機吊裝部件詳圖 | 25 |
| T35-11軸流通風機吊裝材料明細表 | 26 |
| T35-11軸流通風機鋼支座安裝 | 27 |
| T35-11軸流通風機鋼支座安裝材料明細表 | 28 |
| T35-11軸流通風機地面、樓板上安裝 | 29 |
| T35-11軸流通風機屋面上（接管井）安裝 | 30 |
| T35-11軸流通風機屋面上（風管穿屋面）安裝 | 31 |
| T35-11軸流通風機地面、屋面上安裝材料明細表 | 32 |
| T35-11軸流通風機輕質墻上安裝 | 33 |
| T35-11軸流通風機輕質墻上安裝材料明細表 | 34 |
| 方形金屬活動百葉式風口墻上安裝（一） | 35 |
| 方形金屬活動百葉式風口墻上安裝（二） | 36 |
| 方形金屬活動百葉式風口墻上安裝材料明細表 | 37 |
| 方形遮光風口墻上安裝（一） | 38 |
| 方形遮光風口墻上安裝（二） | 39 |
| 方形遮光風口墻上安裝材料明細表 | 40 |
| 玻璃鋼出風罩、固定圓百葉風口安裝 | 41 |
| 圓形金屬活動百葉窗、90°遮光彎頭安裝 | 42 |
| 遮光出風口Ⅰ、遮光出風口Ⅱ安裝 | 43 |
| 方型45°彎頭、方型90°彎頭安裝 | 44 |
| 方型固定百葉窗、方型活動百葉窗安裝 | 45 |
| T35-11軸流通風機性能表（一） | 46 |
| T35-11軸流通風機性能表（二） | 47 |
| T35-11軸流通風機性能表（三） | 48 |
| 導翼型軸流通風機安裝 | |
| AF-S系列導翼型風機外形及安裝尺寸 | 49 |
| AF-S315～1400導翼型風機水泥結構基礎平面座裝 | 50 |
| AF-S315～1400導翼型風機水泥結構基礎平面座裝材料明細表 | 51 |
| AF-S315～710導翼型風機輕鋼結構上安裝 | 52 |
| AF-S315～710導翼型風機輕鋼結構上安裝材料明細表 | 53 |
| AF-S315～1400導翼型風機快速選型表 | 54 |
