12D401-3：爆炸危險環境電氣線路和電氣設備安裝
- 圖集編號
- 12D401-3
- 圖集名稱
- 爆炸危險環境電氣線路和電氣設備安裝
- 定價
- 58.00 元
- 開本
- 16 開
- 主編單位
- 中國寰球工程公司
內容簡介
12D401-3《爆炸危險環境電氣線路和電氣設備安裝》根據修訂后的國家標準GB50058《爆炸危險環境電力裝置設計規范》對94D401-3《爆炸和火災危險環境電氣線路和電氣設備安裝》進行修編。適用于在生產、加工、處理、轉運或貯存過程中出現或可能出現爆炸危險環境的新建、擴建和改建工程的爆炸危險環境電氣線路和電氣設備的設計、施工及驗收。本圖集主要包括4部分內容:爆炸危險環境各種密封、隔離密封和防火封堵的做法、動力和照明配電線路的安裝、照明燈具的安裝和部分弱電設備的安裝。
備注
替代94D401-3。
目錄
| 一、目錄及編制說明 | |
|---|---|
| 目錄 | 1-1 |
| 編制說明 | 1-4 |
| 二、隔離密封和封堵 | |
| 防爆電氣設備安裝示意圖（電纜布線） | 2-1 |
| 防爆電氣設備安裝示意圖（鋼管布線） | 2-2 |
| 電氣線路的隔離密封安裝要求 | 2-3 |
| 孔洞封堵與隔離密封的安裝要求 | 2-5 |
| 電氣設備電纜布線隔離密封 | 2-7 |

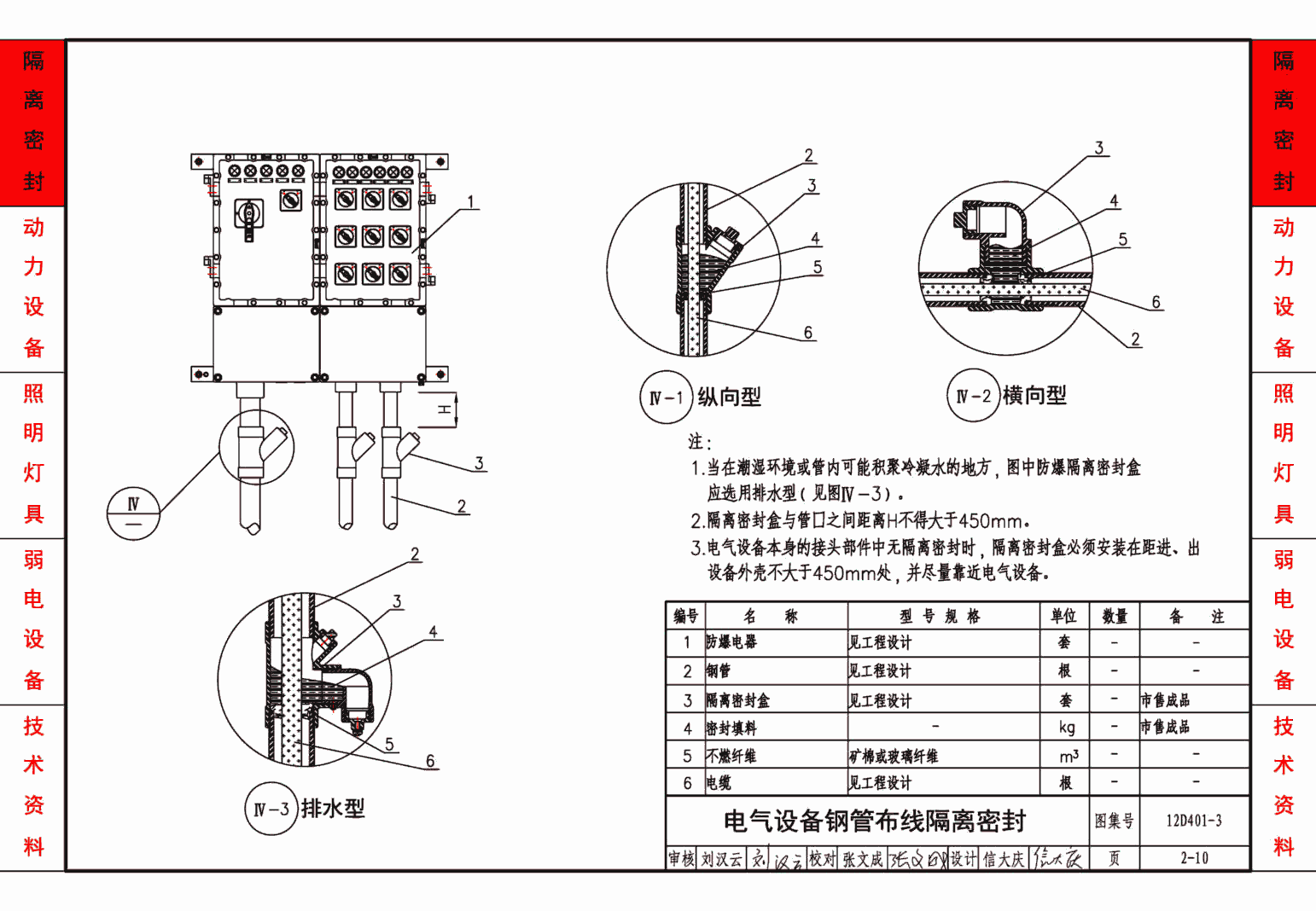

| 電氣設備鋼管布線隔離密封 | 2-10 |
| 爆炸危險環境鋼管布線隔離密封位置 | 2-11 |
| 鋼管布線穿墻及樓板隔離密封的安裝 | 2-12 |
| 電纜穿墻及樓板的柔性有機堵料封堵 | 2-13 |
| 電纜穿墻及樓板的速固密封劑封堵 | 2-14 |
| 電纜穿墻的密封膠封堵 | 2-15 |
| 電纜穿樓板的密封膠封堵 | 2-16 |
| 電纜穿墻的模塊封堵或密封 | 2-17 |
| 電纜穿樓板的模塊封堵或密封 | 2-18 |
| 電纜梯架穿墻柔性有機堵料封堵 | 2-19 |
| 電纜梯架穿墻脹型防火密封膠封堵 | 2-20 |
| 電纜穿管引入室內電纜溝 | 2-21 |
| 充砂電纜溝穿墻密封 | 2-22 |
| 三、動力設備及配線 | |
| 自地坪引上及梯架或托盤引下至電動機（電纜布線） | 3-1 |
| 自地坪引上及梯架或托盤引下至中壓電動機（電纜布線） | 3-2 |
| 自電纜梯架或托盤引至電動機（鋼管布線） | 3-3 |
| 自樓板下電纜梯架引下至電動機（電纜布線） | 3-4 |
| 防爆配電箱在鋼柱上安裝（電纜布線） | 3-5 |
| 防爆配電箱在鋼柱上安裝（鋼管布線） | 3-6 |
| 防爆配電箱在墻上安裝（電纜布線） | 3-7 |
| 防爆配電箱在墻上安裝（鋼管布線） | 3-8 |
| 防爆配電箱在支架上安裝（電纜布線） | 3-9 |
| 防爆配電箱在支架上安裝（鋼管布線） | 3-10 |
| 防爆斷路器在墻上安裝 | 3-11 |
| 防爆操作柱立柱式安裝 | 3-12 |
| 防爆操作柱在鋼柱上安裝（電纜布線） | 3-13 |
| 防爆操作柱在鋼柱上安裝（鋼管布線） | 3-14 |
| 防爆操作柱在墻上安裝 | 3-15 |
| 防爆操作柱集中安裝（上進線） | 3-16 |
| 防爆操作柱集中安裝（下進線） | 3-17 |
| 防爆操作箱的安裝（上進線） | 3-18 |
| 防爆操作箱的安裝（下進線） | 3-19 |
| 防爆插座在鋼柱上安裝 | 3-20 |
| 防爆插座在鐵欄桿上安裝 | 3-21 |
| 防爆插座支架上安裝 | 3-22 |
| 電機主電纜端子接線 | 3-23 |
| 電機控制電纜的端接 | 3-24 |
| 四、照明燈具及配線 | |
| 防爆燈吸頂式安裝（鋼結構下電纜布線） | 4-1 |
| 防爆燈吸頂式安裝（鋼結構下鋼管布線） | 4-2 |
| 防爆燈吸頂式安裝（混凝土下電纜布線） | 4-3 |
| 防爆燈吊鏈?zhǔn)桨惭b | 4-4 |
| 防爆燈吊桿式安裝 | 4-5 |
| 防爆燈壁式安裝（鋼柱上電纜布線） | 4-6 |
| 防爆燈壁式安裝（混凝土上鋼管布線） | 4-7 |
| 防爆燈護欄式安裝（電纜布線） | 4-8 |

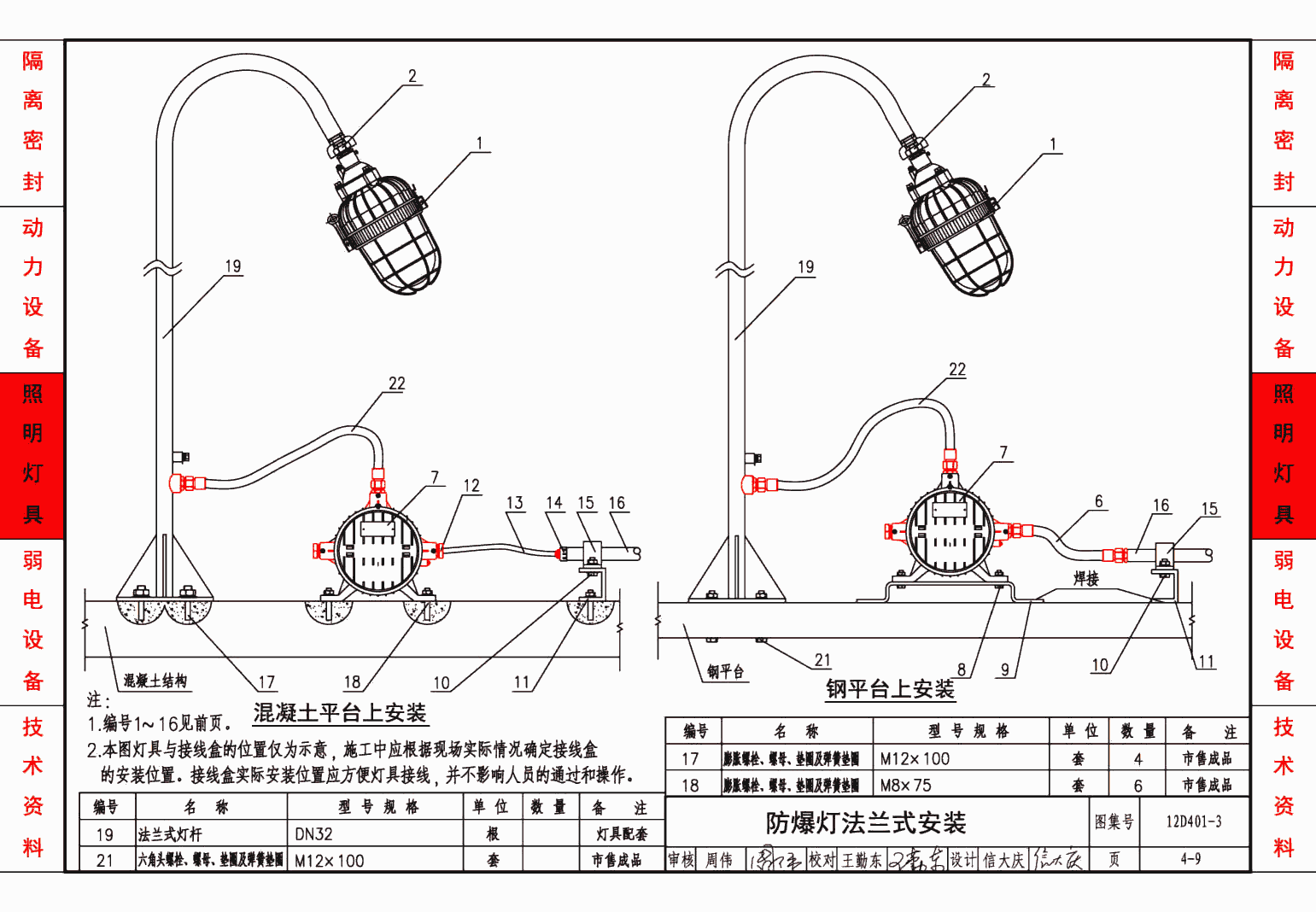

| 防爆燈法蘭式安裝 | 4-9 |
| 防爆燈吊桿式安裝（折板屋面下） | 4-10 |
| 防爆燈吊鏈?zhǔn)桨惭b（折板屋面下） | 4-11 |
| 防爆燈吸頂式安裝（網架結構下） | 4-12 |
| 防爆熒光燈吸頂式安裝（電纜布線） | 4-13 |
| 防爆熒光燈吸頂式安裝（鋼管布線） | 4-14 |
| 防爆熒光燈吊桿式安裝（混凝土下電纜布線） | 4-15 |
| 防爆全塑熒光燈吊鏈?zhǔn)桨惭b（鋼結構下鋼管布線） | 4-16 |
| 防爆熒光燈線槽下光帶安裝（金屬線槽下電纜布線） | 4-17 |
| 防爆熒光燈壁式安裝 | 4-18 |
| 防爆熒光燈護欄式安裝 | 4-19 |
| 防爆熒光燈法蘭式安裝 | 4-20 |
| 防爆標志燈壁式、吸頂式安裝 | 4-21 |
| 防爆標志燈吊桿式安裝 | 4-22 |
| 防爆投光燈壁式安裝（混凝土上電纜布線） | 4-23 |
| 防爆投光燈壁式安裝（鋼柱上鋼管布線） | 4-24 |
| 防爆投光燈法蘭式安裝（桿上） | 4-25 |
| 防爆路燈安裝 | 4-26 |
| 防爆路燈安裝（投光燈式） | 4-27 |
| 防爆航空障礙燈法蘭式安裝 | 4-28 |
| 防爆航空障礙燈壁式安裝 | 4-29 |
| 防爆支架燈壁式、吸頂式安裝 | 4-30 |
| 防爆支架燈法蘭式安裝 | 4-31 |
| LED防爆泛光燈立柱式安裝 | 4-32 |
| LED防爆泛光燈混凝土平臺上安裝 | 4-33 |
| LED防爆泛光燈吸頂式安裝 | 4-34 |
| LED防爆泛光燈壁式安裝 | 4-35 |
| 照明開關盒的安裝 | 4-36 |
| 三通接線盒和燈具接線盒的接線 | 4-37 |
| 五、弱電設備及配線 | |
| 擴音對講機立柱式安裝 | 5-1 |
| 防爆揚聲器混凝土壁上安裝 | 5-2 |
| 防爆云臺及攝像機混凝土壁上安裝 | 5-3 |

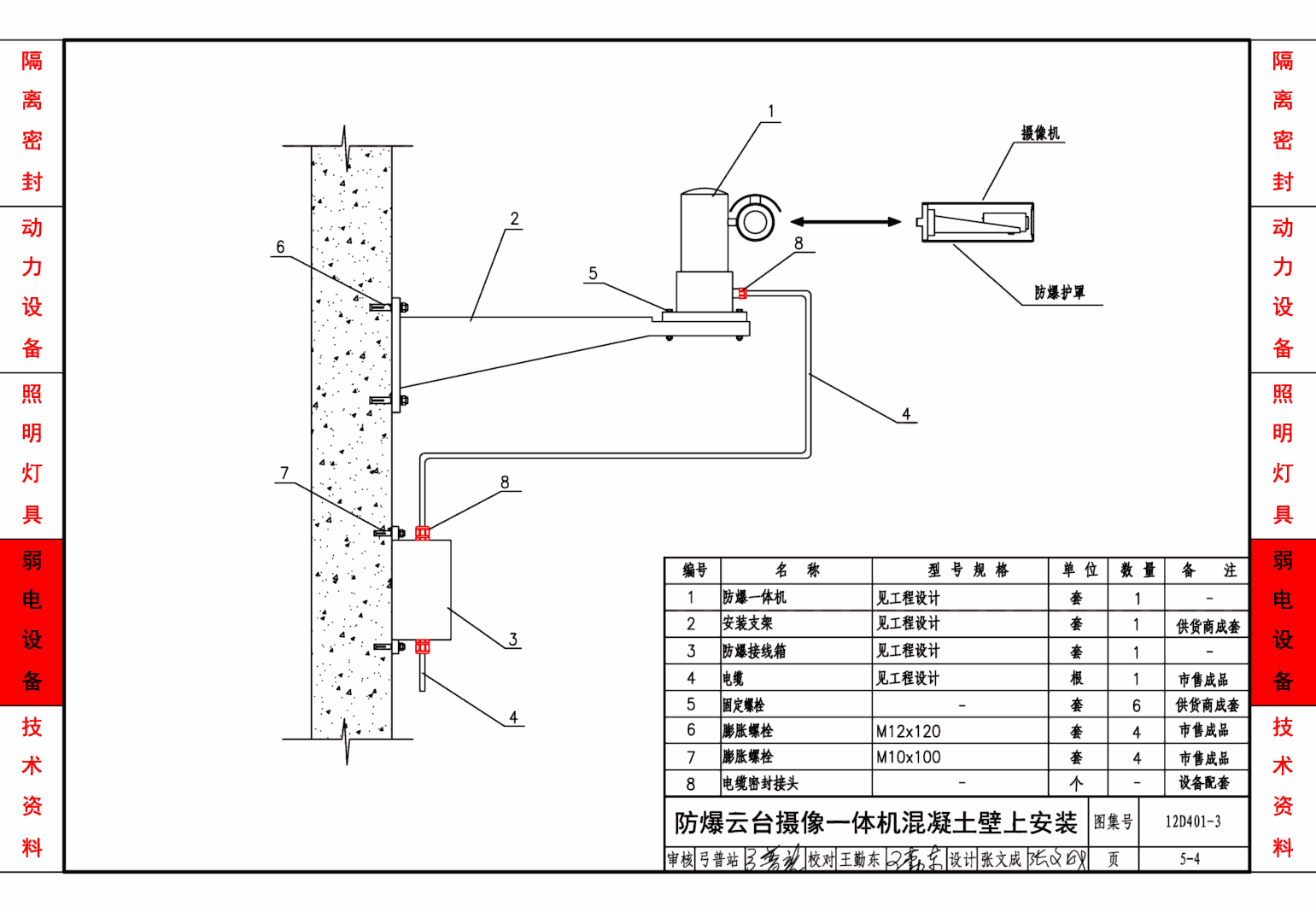

| 防爆云臺攝像一體機混凝土壁上安裝 | 5-4 |
| 六、相關技術資料 | |
| 防爆配電柜 | 6-1 |
| 全塑防爆防腐照明（動力）配電箱 | 6-2 |
| 鋁合金防爆照明（動力）配電箱 | 6-3 |
| 全塑防爆防腐操作柱 | 6-4 |
| 全塑防爆插接裝置 | 6-5 |
| 防爆陶瓷金鹵燈 | 6-6 |
| 防爆無極燈 | 6-7 |
| 防爆LED燈 | 6-8 |
