12G101-4：混凝土結構施工圖平面表示方法制圖規則和構造詳圖（剪力墻邊緣構件）
- 圖集編號
- 12G101-4
- 圖集名稱
- 混凝土結構施工圖平面表示方法制圖規則和構造詳圖（剪力墻邊緣構件）
- 定價
- 38.00 元
- 開本
- 16 開
- 主編單位
- 中國電子工程設計院
- 中國建筑標準設計研究院
內容簡介
12G101-4《混凝土結構施工圖平面表示方法制圖規則和構造詳圖（剪力墻邊緣構件）》國家標準圖集，主要適用于墻厚不大于400mm(雙排配筋)的現澆剪力墻結構邊緣構件施工圖設計。
圖集主要內容為鋼筋混凝土結構剪力墻邊緣構件平法施工圖制圖規則及剪力墻邊緣構件鋼筋構造，圖集附錄中提供了剪力墻分布鋼筋選用表。結構設計人員可按本圖集的制圖規則繪制剪力墻邊緣構件的施工設計文件，施工人員可按構造詳圖施工。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 第一部分 平面整體表示方法制圖規則 | |
| 1 總則 | 3 |
| 2 剪力墻邊緣構件平法施工圖制圖規則 | 4 |
| 2.1 剪力墻邊緣構件平法施工圖表示方法 | 4 |
| 2.2 剪力墻邊緣構件平面注寫方式 | 4 |
| 2.3 剪力墻邊緣構件鋼筋排布規則 | 6 |
| 2.4 注意事項 | 11 |
| 3 剪力墻邊緣構件平面注寫方式示例 | 12 |
| 4 剪力墻邊緣構件典型尺寸(陰影區) | 14 |
| 第二部分 剪力墻邊緣構件鋼筋構造 | |
| 一字形約束邊緣構件鋼筋構造 | 17 |
| L形約束邊緣構件鋼筋構造 | 18 |
| T形約束邊緣構件鋼筋構造 | 21 |
| Z、W、F形約束邊緣構件鋼筋構造 | 27 |
| 一字形構造邊緣構件鋼筋構造 | 28 |
| L形構造邊緣構件鋼筋構造 | 29 |
| T形構造邊緣構件鋼筋構造 | 30 |
| Z形構造邊緣構件鋼筋構造 | 35 |
| W形構造邊緣構件鋼筋構造 | 36 |
| F形構造邊緣構件鋼筋構造 | 37 |
| 端柱鋼筋構造 | 38 |
| 端柱鋼筋構造 | 38 |
| 第三部分 附錄 | |
| 附錄一：剪力墻分布筋選用表 | 39 |

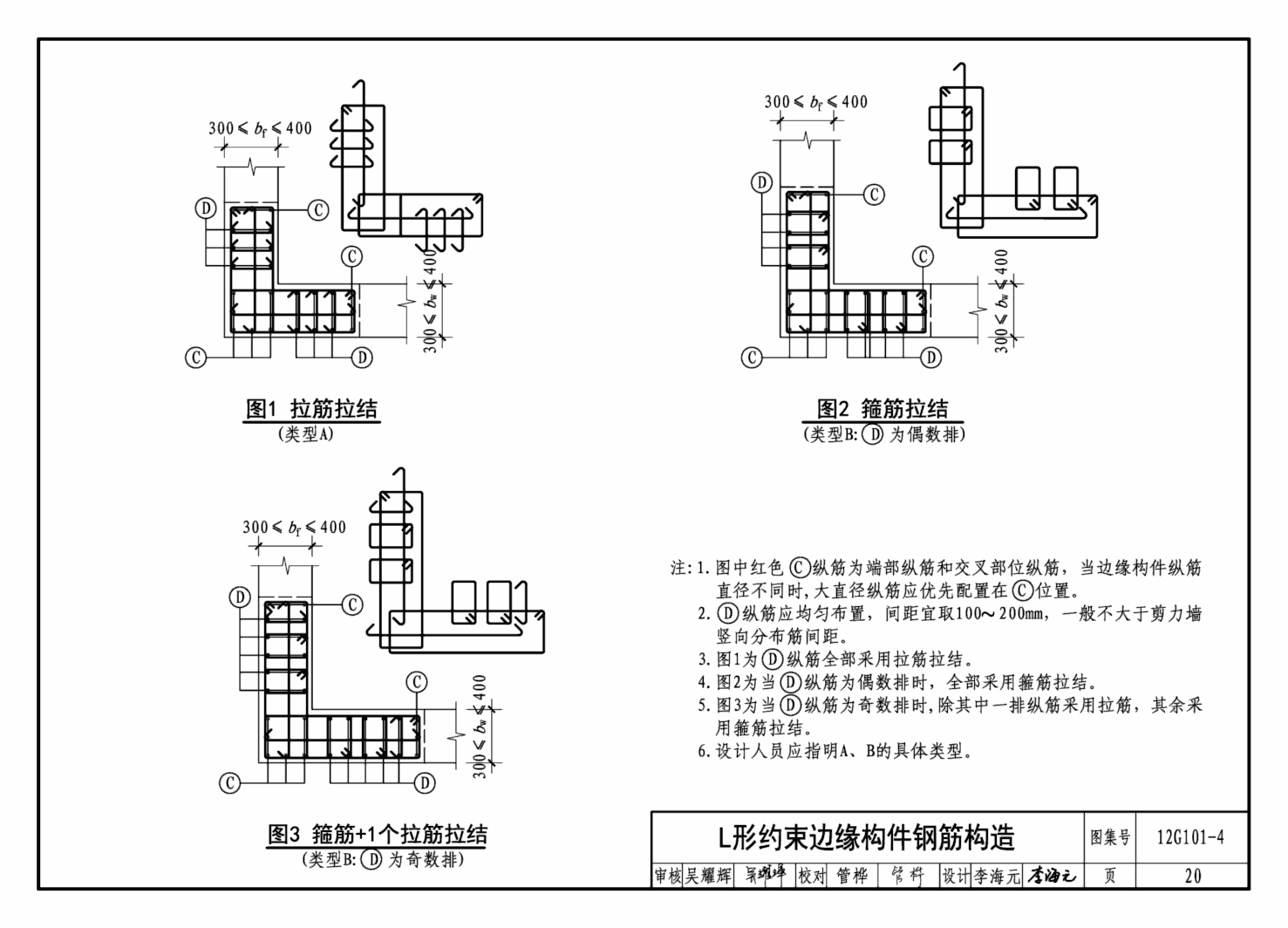

樣張
