12J912-2：常用設備用房—鍋爐房、冷(熱)源機房、柴油發電機房、水泵房
- 圖集編號
- 12J912-2
- 圖集名稱
- 常用設備用房—鍋爐房、冷(熱)源機房、柴油發電機房、水泵房
- 定價
- 46.00 元
- 開本
- 16 開
- 主編單位
- 鄭州大學綜合設計研究院
- 中國建筑標準設計研究院
內容簡介
12J912-2《常用設備用房—鍋爐房、冷（熱）源機房、柴油發電機房、水泵房》國家建筑標準設計圖集適用于民用建筑工程中常用的獨立式或附建式鍋爐房、冷（熱）源機房、柴油發電機房、水泵房。可供設計、施工、監理等單位相關技術人員使用。
圖集主要編入所選取的四類設備用房的設計技術要點(列表形式)和貼近工程實際的平面、剖面示例，包括地上獨立式和地下附建式二種形式; 編制了適合常用設備用房的建筑構造節點詳圖和工程做法，可在實際工程設計、施工中直接選用。
本圖集所編內容較全面，論述詳細，幫助建筑專業及相關專業人員特別是年輕設計人員了解、熟悉常用的設備用房，掌握常用設備用房在功能組成、平面布局、技術要點、安全運行等方面的要求；增加了節能環保、減振隔聲、爆炸減壓板等方面的新技術，具有較強的指導性和實用性。
本圖集采用分類編排形式，由設計總說明（文字）、分類設計技術要點（圖表）、分類平面、剖面示例、節點詳圖、工程做法（圖表）、常用設備間距及尺寸參數（圖表）等組成，條理清晰，便于查找、選用。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 3 |
| 鍋爐房 | |

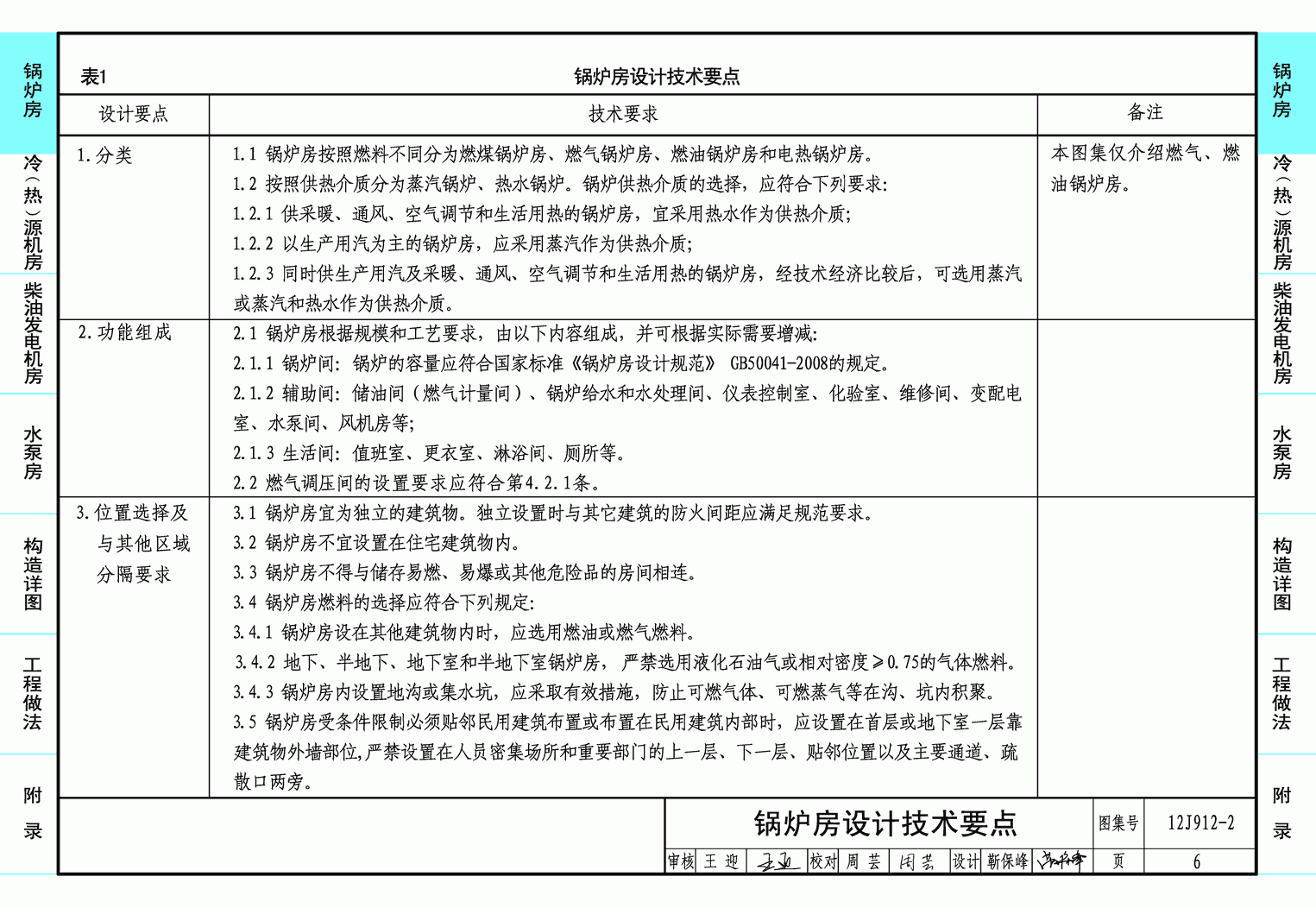

| 鍋爐房設計技術要點 | 6 |

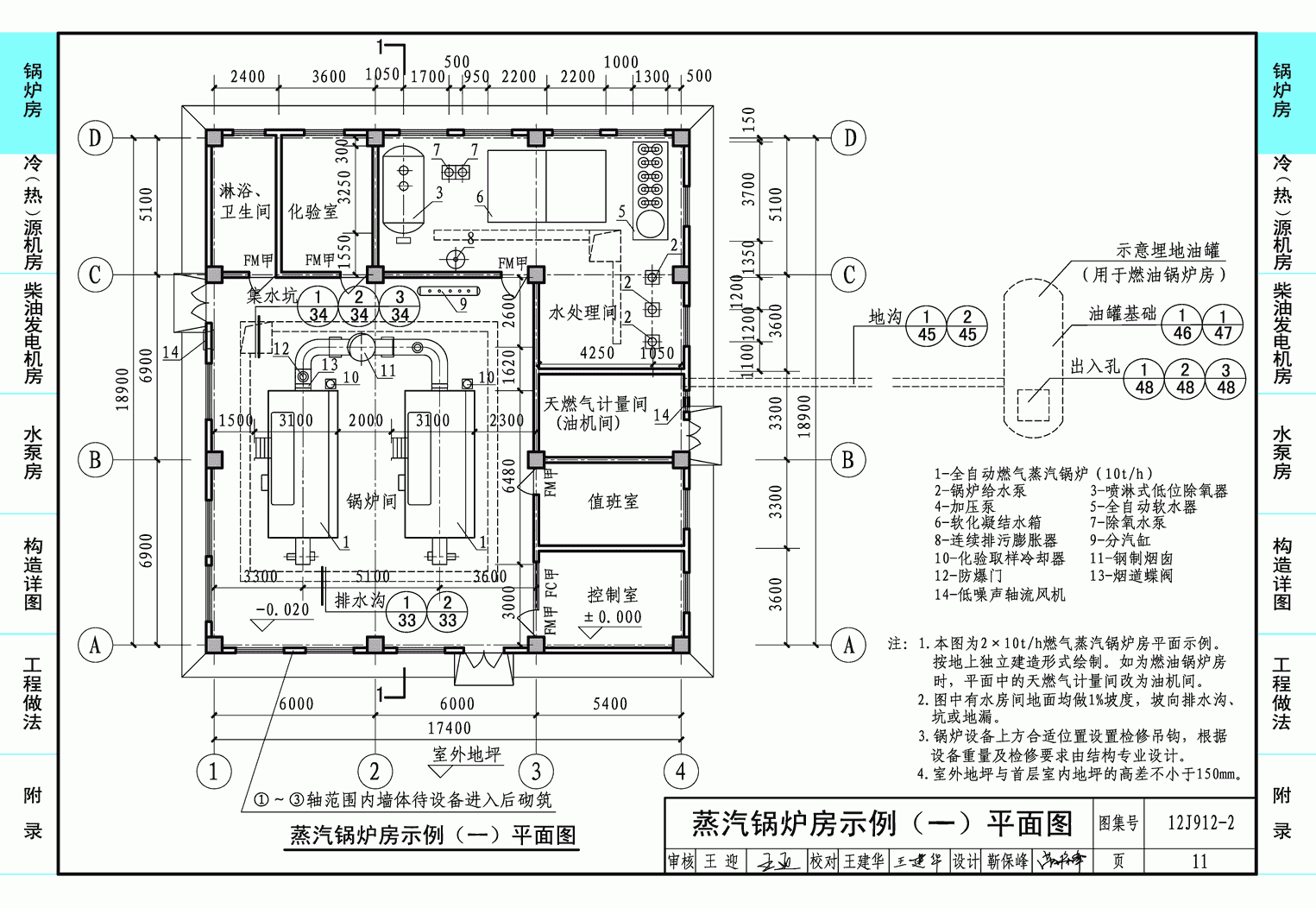

| 蒸汽鍋爐房示例（一）平面圖 | 11 |
| 蒸汽鍋爐房示例（一）剖面圖 | 12 |
| 蒸汽鍋爐房示例（二）平面圖 | 13 |
| 蒸汽鍋爐房示例（二）剖面圖 | 14 |
| 熱水鍋爐房示例（一）平面圖 | 15 |
| 熱水鍋爐房示例（一）剖面圖 | 16 |
| 熱水鍋爐房示例（二）平面圖 | 17 |
| 熱水鍋爐房示例（二）剖面圖 | 18 |
| 冷（熱）源機房 | |

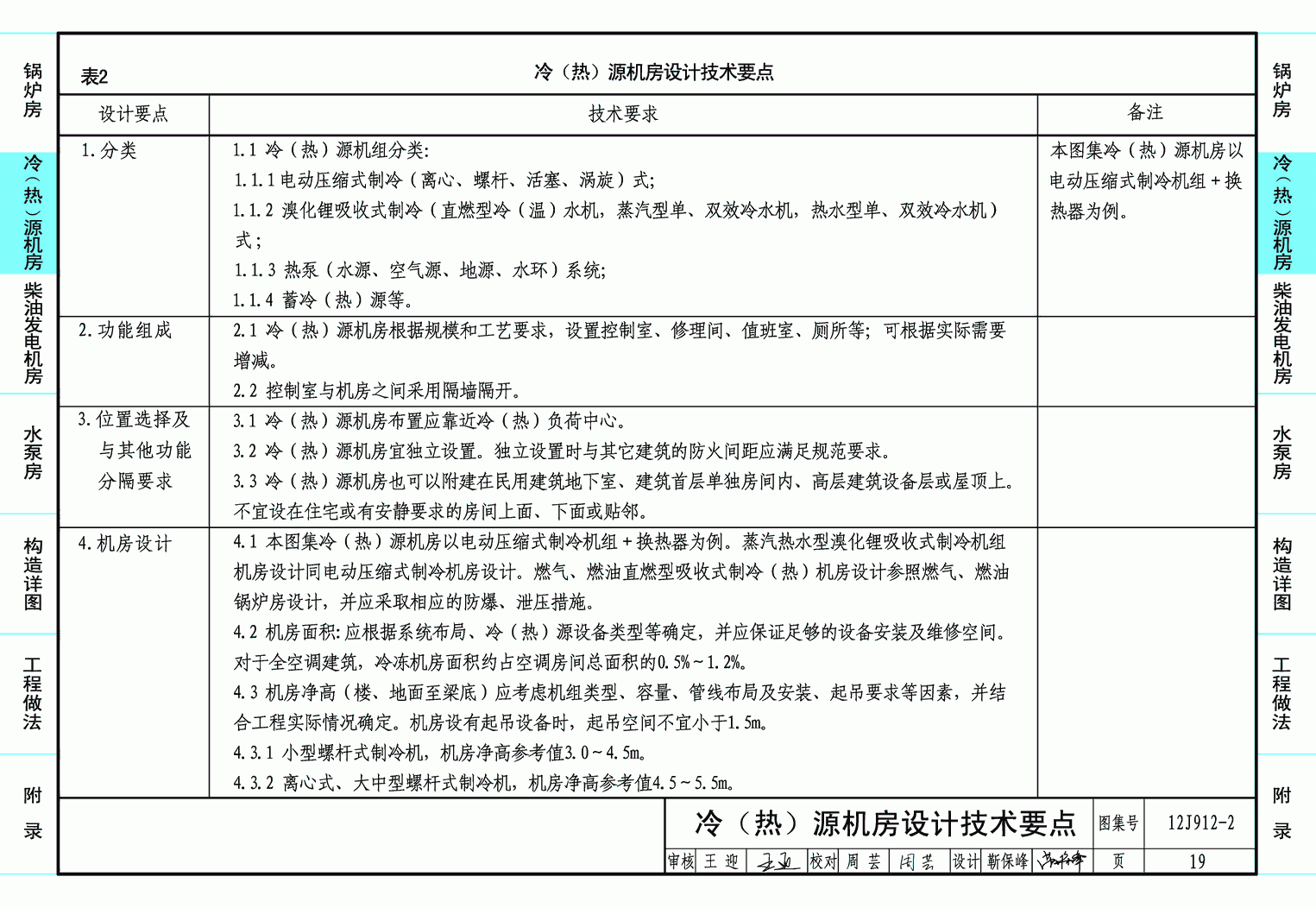

| 冷（熱）源機房設計技術要點 | 19 |
| 冷（熱）源機房示例平面圖 | 21 |
| 冷（熱）源機房示例剖面圖 | 22 |
| 柴油發電機房 | |
| 柴油發電機房設計技術要點 | 23 |
| 柴油發電機房示例（一）平面圖 | 25 |
| 柴油發電機房示例（二）平面圖 | 26 |
| 柴油發電機房示例剖面圖 | 27 |
| 水泵房 | |
| 水泵房設計技術要點 | 28 |
| 生活水泵房示例平面圖 | 30 |
| 消防水泵房示例平面圖 | 31 |
| 生活、消防水泵房示例剖面圖 | 32 |
| 構造詳圖 | |
| 排水溝詳圖 | 33 |
| 集水坑詳圖 | 34 |

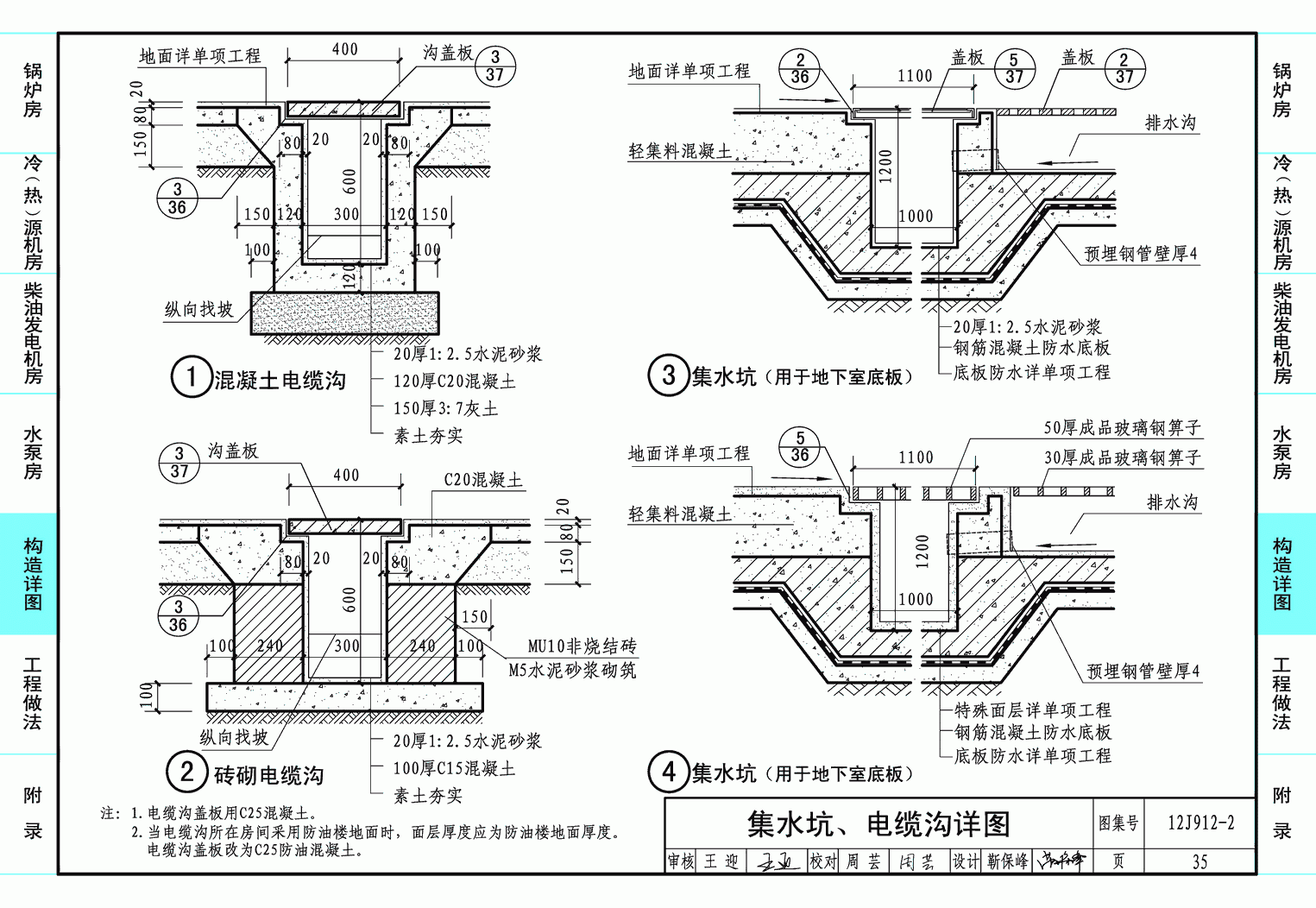

| 集水坑、電纜溝詳圖 | 35 |
| 集油坑詳圖 | 36 |
| 箅子、蓋板詳圖 | 37 |
| 設備基礎形式示意 | 38 |
| 設備基礎詳圖 | 39 |
| 設備吊裝口詳圖（一） | 40 |
| 設備吊裝口詳圖（二） | 41 |
| 泄爆口（設備吊裝口）詳圖 | 42 |
| 窗井詳圖 | 43 |
| 窗井、排煙道詳圖 | 44 |
| 輸油管地溝詳圖 | 45 |
| 油罐基礎詳圖（一） | 46 |
| 油罐基礎詳圖（二） | 47 |
| 油罐出入孔詳圖 | 48 |
| 機房隔振示意圖 | 49 |
| 管道穿墻、設備基礎隔振構造 | 50 |
| 管道穿樓（屋）面、吊鉤隔振構造 | 51 |
| 管道支架隔振構造 | 52 |
| 工程做法 | |
| 耐腐蝕樓地面 | 53 |
| 防油樓地面 | 56 |
| 不發火花樓地面 | 59 |
| 耐腐蝕內墻面 | 61 |
| 吸聲內墻面 | 62 |
| 吸聲頂棚 | 64 |
| 附錄 | |
| 附錄A、附錄B | 65 |

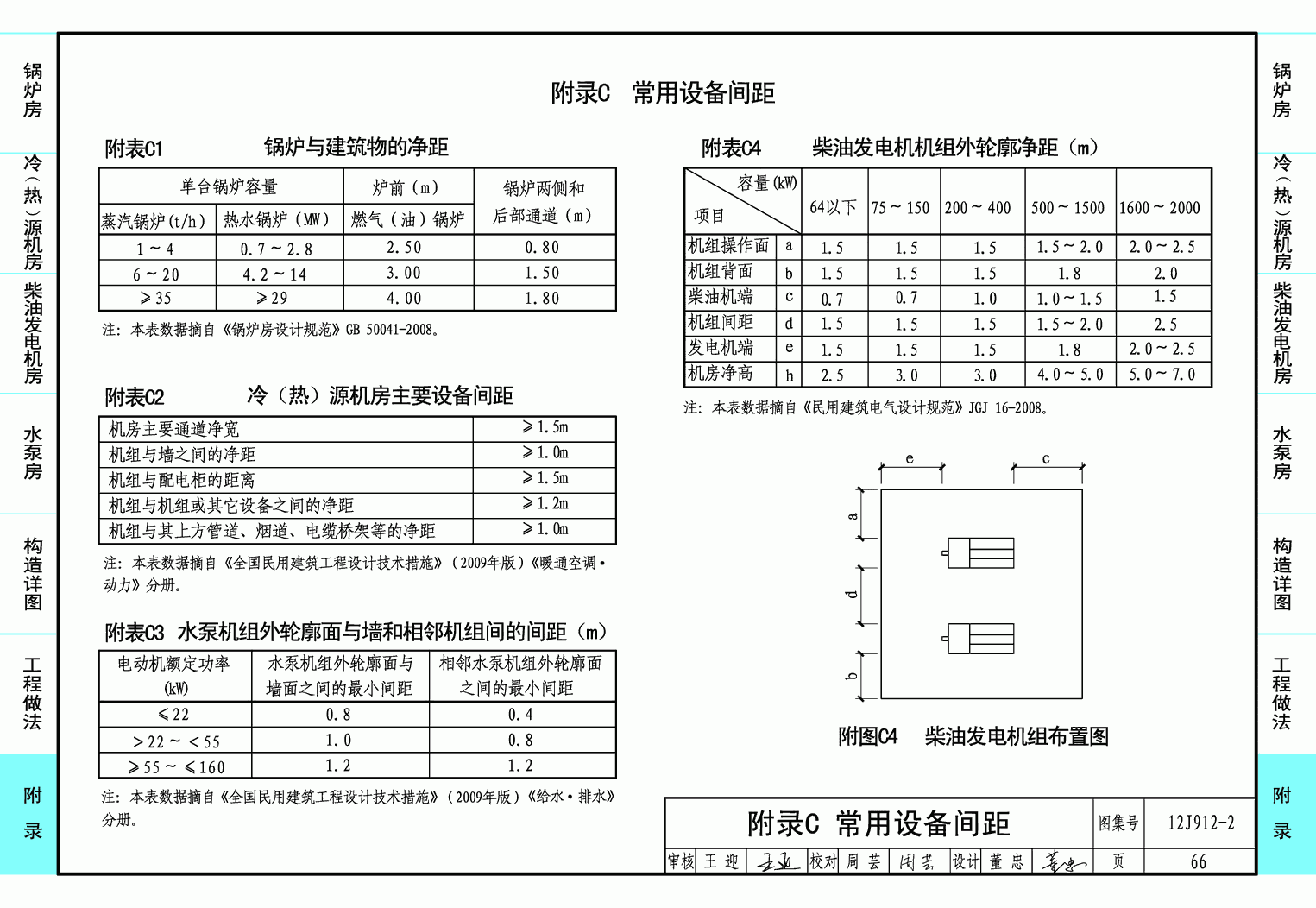

| 附錄C 常用設備間距 | 66 |
| 附錄D 常用設備參考數據 | 67 |
