12R116 12K512：污水源熱泵系統設計與安裝
- 圖集編號
- 12R116 12K512
- 圖集名稱
- 污水源熱泵系統設計與安裝
- 定價
- 69.00 元
- 開本
- 16 開
- 主編單位
- 哈爾濱工業大學
- 中國建筑標準設計研究院
內容簡介
12K512 12R116《污水源熱泵系統設計與安裝》為新編國家建筑標準設計圖集。本圖集適用于采取城市地下污水管渠內，以生活污水為主的原生污水作為熱泵低位冷熱源，已獲得相關部門批準的污水源熱泵供熱、空調工程項目的設計與施工。本圖集也可作為城市江水、湖水、污水處理廠排放水作為低位冷熱源的熱泵系統參考。
本圖集包括說明、污水源熱泵系統原理圖、污水引退水方式和構筑物、污水源熱泵關鍵設備、污水源熱泵機房安裝、工程實例以及構筑物結構做法等七個部分。
本圖集將污水源熱泵的源頭部分作為重點，以現有的、成功的和成熟的工程為技術基礎，以最新的實驗和科研成果為技術指導進行編制，體現本圖集的科學性和前瞻性，系統形式、工程實例及相關設備性能資料全面可供設計人員參考或直接選用，污水管路、設備及構筑物配有詳細的安裝節點和結構配筋圖表可供施工人員直接照圖施工。
目錄
| 目錄 | 1 |
|---|---|

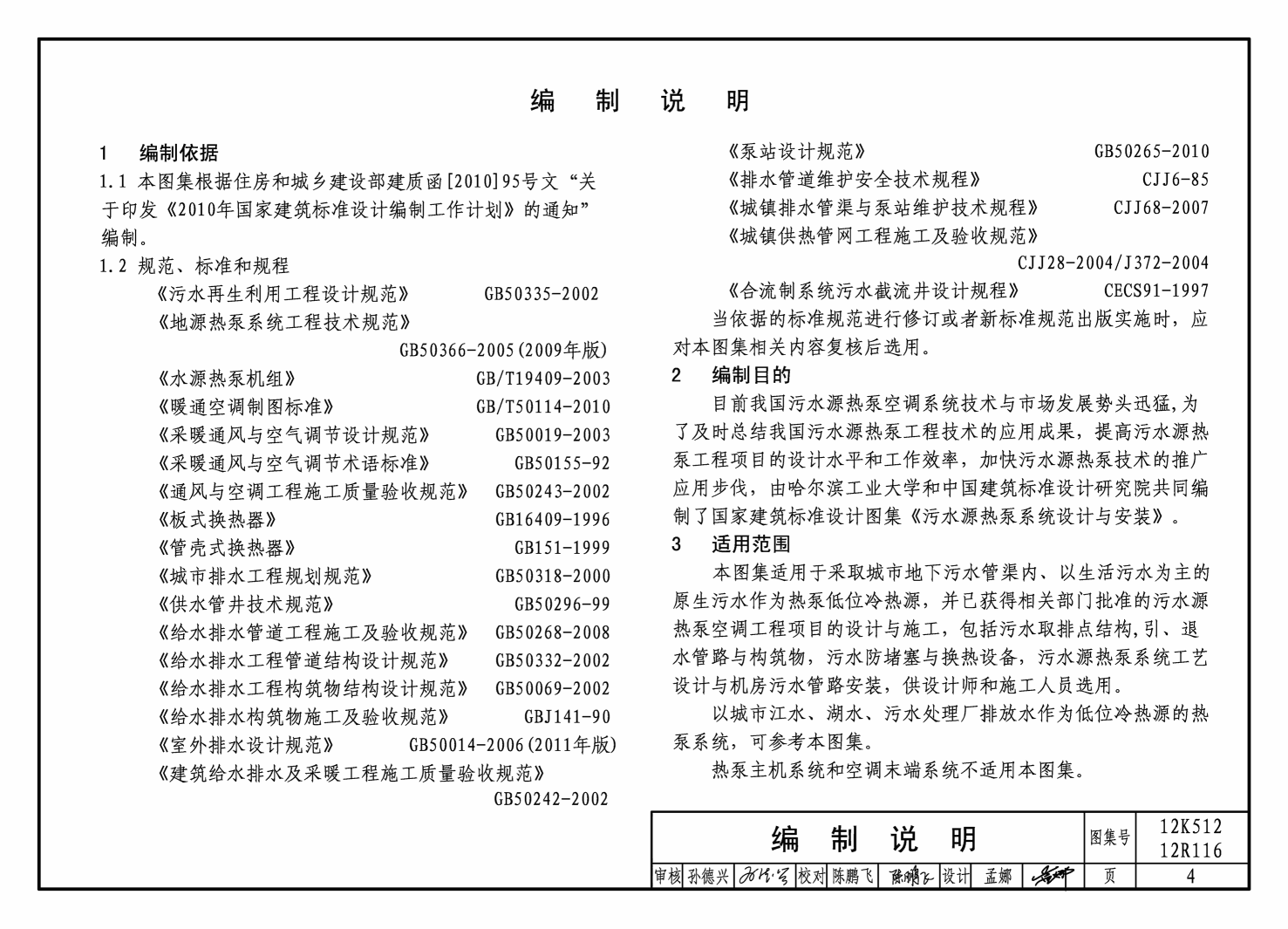

| 編制說明 | 4 |
| 設計選用說明 | 6 |
| 污水源熱泵系統原理 | |

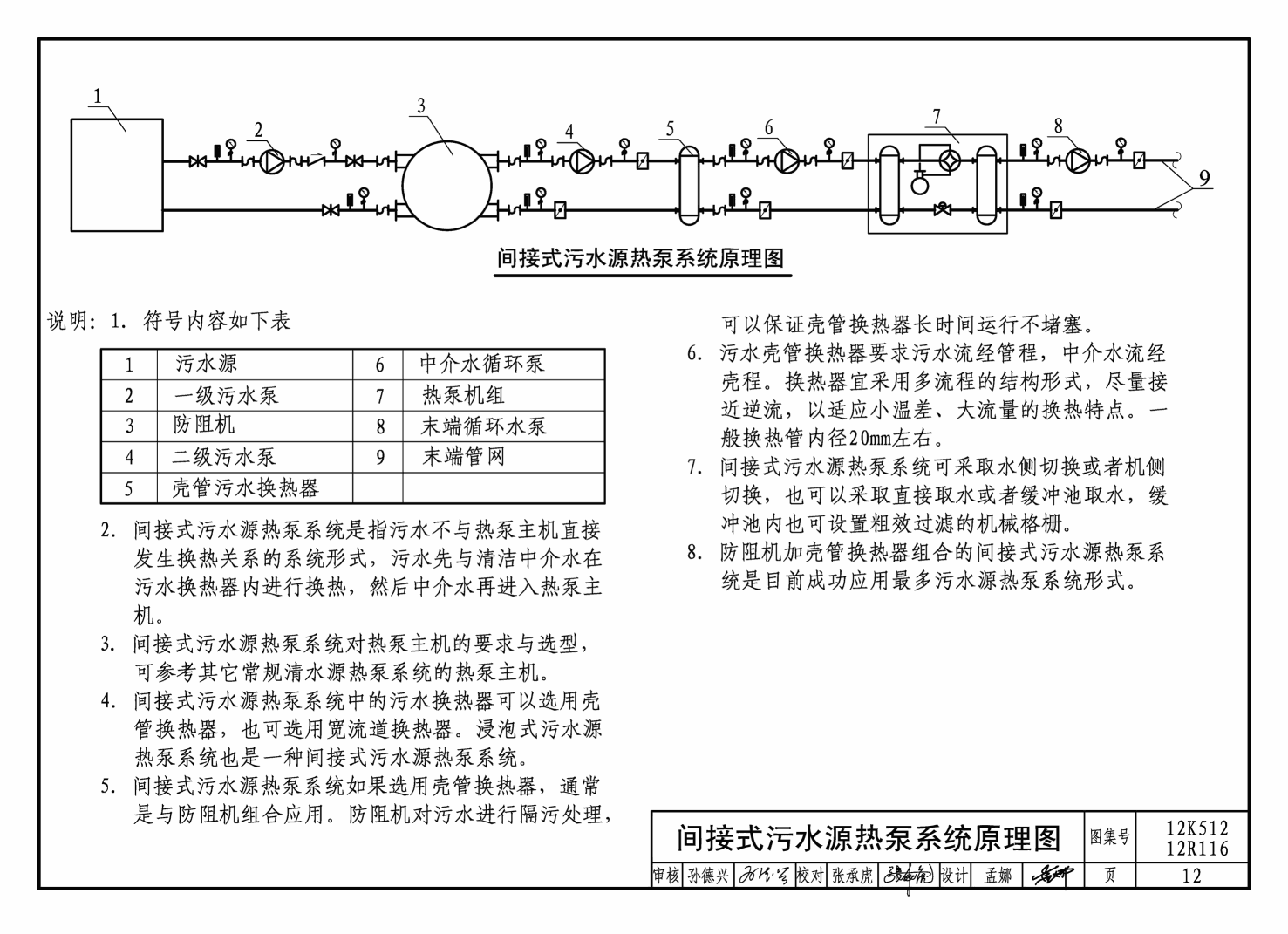

| 間接式污水源熱泵系統原理圖 | 12 |
| 帶冷卻塔的污水源熱泵原理圖 | 13 |
| 水路切換間接污水源熱泵系統圖 | 14 |
| 直接式污水源熱泵系統原理圖 | 15 |
| 寬流道式污水源熱泵系統原理圖 | 16 |
| 浸泡式污水源熱泵系統原理圖 | 17 |
| 輸送換熱式污水源熱泵系統原理圖 | 18 |
| 集中式污水源熱泵系統 | 19 |
| 半集中式污水源熱泵系統 | 20 |
| 污水源熱泵系統連接方式說明 | 21 |
| 污水源熱泵系統的并聯方式 | 22 |
| 污水源熱泵系統單線式連接方式 | 23 |
| 污水源熱泵系統單線跨越式連接方式 | 24 |
| 污水源熱泵系統混聯式連接方式 | 25 |
| 污水引退水方式與構筑物 | |
| 重力引水、重力退水系統圖 | 26 |
| 重力引水、壓力退水系統圖 | 27 |

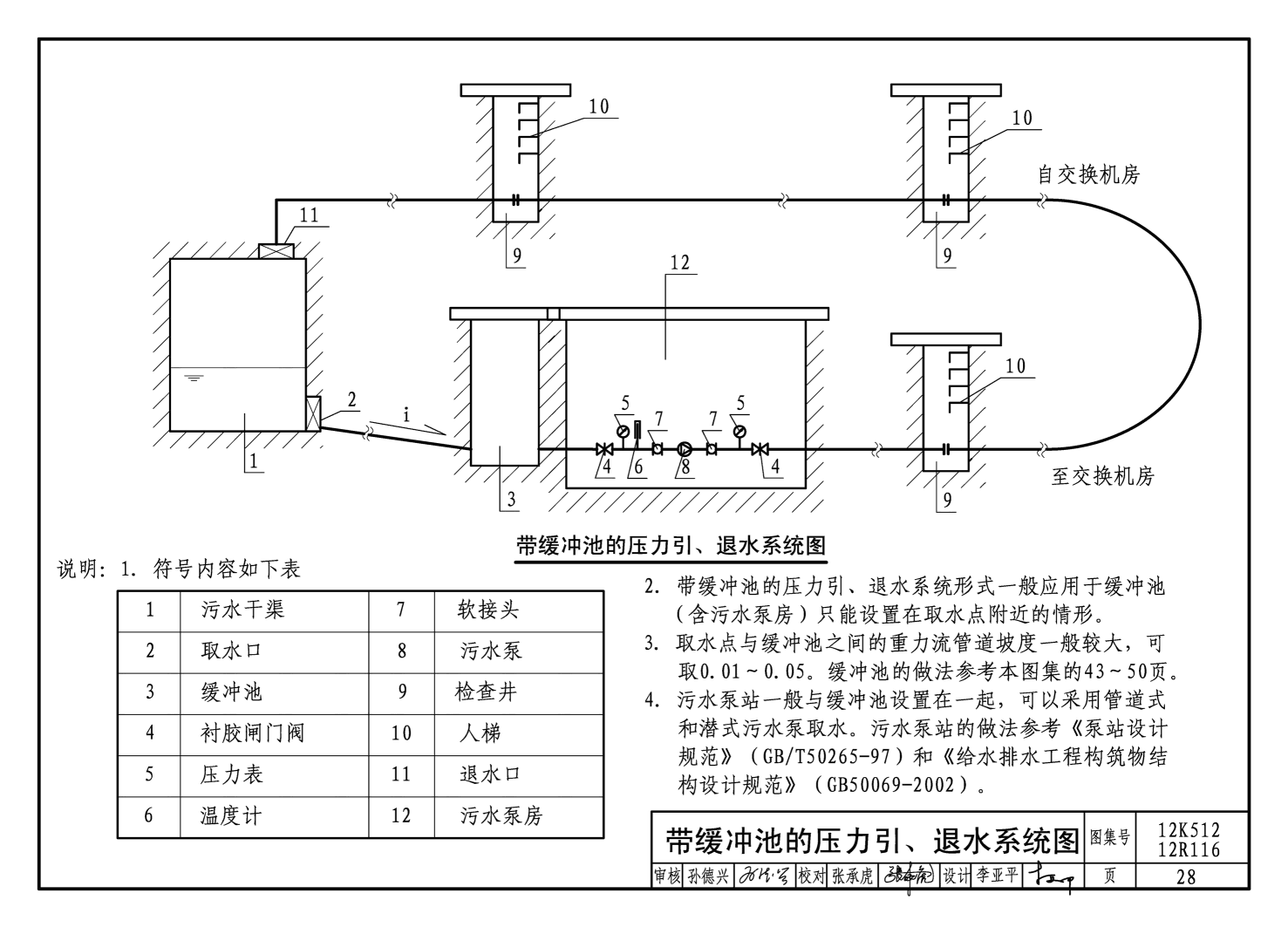

| 帶緩沖池的壓力引、退水系統圖 | 28 |
| 無緩沖池的壓力引、退水系統圖 | 29 |
| 污水引退水管路縱斷面圖示例 | 30 |
| 污水引退水管路縱斷面圖說明 | 31 |
| 平板防阻機直接取水系統圖 | 32 |
| 筒式防阻機直接取水系統圖 | 33 |
| 管道泵直接取水系統圖 | 34 |
| 方渠底面取水構造圖 | 35 |
| 圓渠底面取水構造圖 | 36 |
| 截流取水堰構造圖 | 37 |
| 撇流取水堰構造圖 | 38 |
| 緩沖池取水口安裝圖 | 39 |
| 污水閘門井構造圖 | 40 |
| 污水閘門井構造尺寸 | 41 |
| 污水閘門井構造說明 | 42 |
| 粗效過濾緩沖池主剖面圖 | 43 |
| 粗效過濾緩沖池C－C向剖面圖 | 44 |
| 粗效過濾緩沖池A－A向剖面圖 | 45 |
| 粗效過濾緩沖池B－B向剖面圖 | 46 |
| 粗效過濾緩沖池構造說明 | 47 |
| 粗效過濾緩沖池構造尺寸 | 48 |
| 潛水泵取水的無粗效過濾緩沖池 | 49 |
| 無粗效過濾緩沖池構造說明 | 50 |
| 管道泵取水的無粗效過濾緩沖池 | 51 |
| 退水池構造圖 | 52 |
| 退水池構造尺寸 | 53 |
| 污水源熱泵主要設備 | |

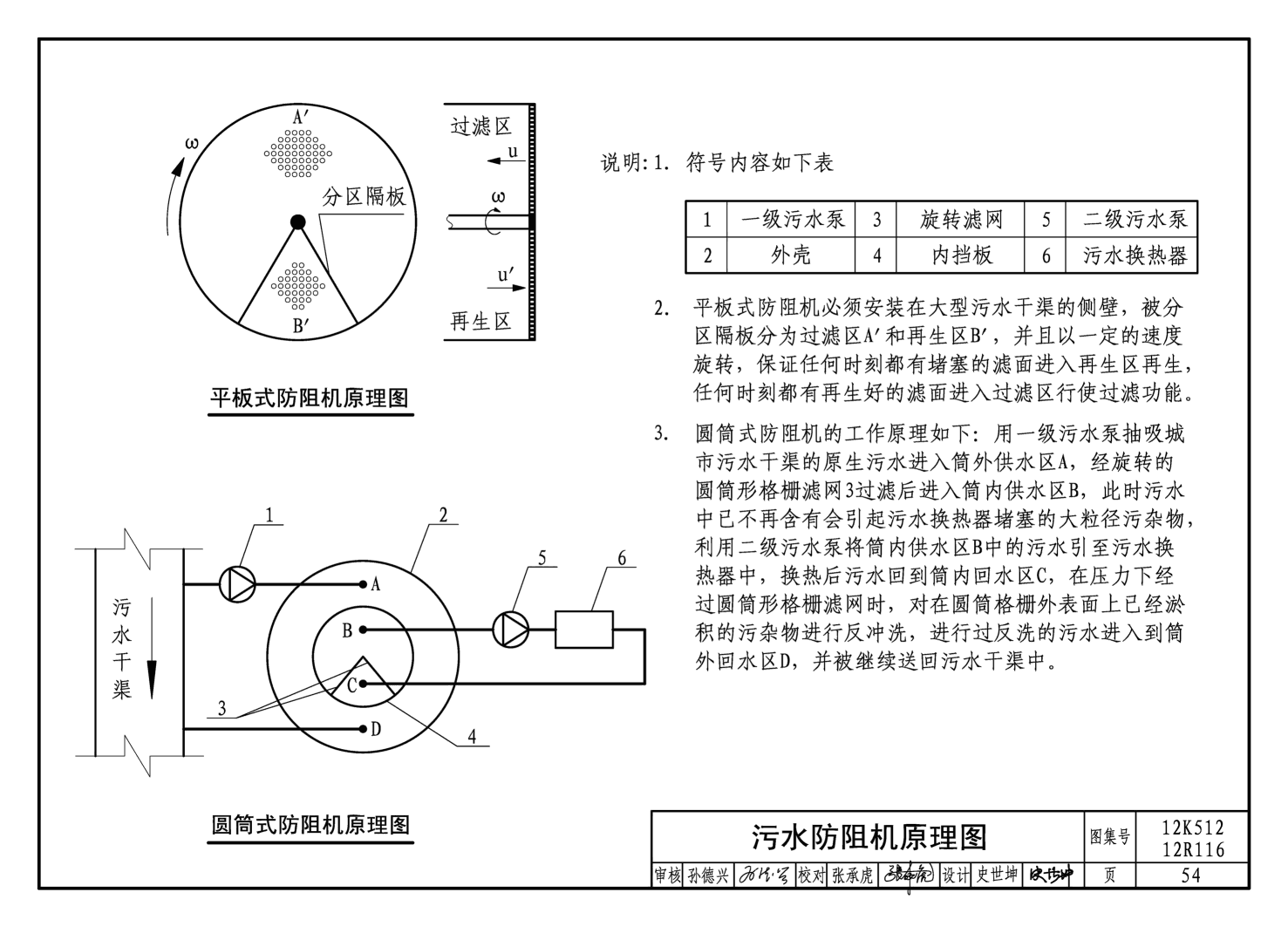

| 污水防阻機原理圖 | 54 |
| 平板式防阻機結構圖 | 55 |
| 平板式防阻機規格系列-1 | 56 |
| 平板式防阻機規格系列-2 | 57 |
| 平板式防阻機規格系列-3 | 58 |
| 平板式防阻機規格系列-4 | 59 |
| 平板式防阻機規格系列-5 | 60 |
| 平板式防阻機規格系列-6 | 61 |
| 圓筒式防阻機結構圖 | 62 |
| 圓筒式防阻機規格系列-1 | 63 |
| 圓筒式防阻機規格系列-2 | 64 |
| 圓筒式防阻機規格系列-3 | 65 |
| 圓筒式防阻機規格系列-4 | 66 |
| 圓筒式防阻機規格系列-5 | 67 |
| 圓筒式防阻機規格系列-6 | 68 |
| 圓形污水殼管換熱器外型圖 | 69 |
| 圓形污水殼管換熱器性能表 | 70 |
| 方形污水殼管換熱器外型圖 | 71 |
| 方形污水殼管換熱器性能表 | 72 |
| 機房安裝 | |
| 防阻機與換熱器連接圖 | 73 |

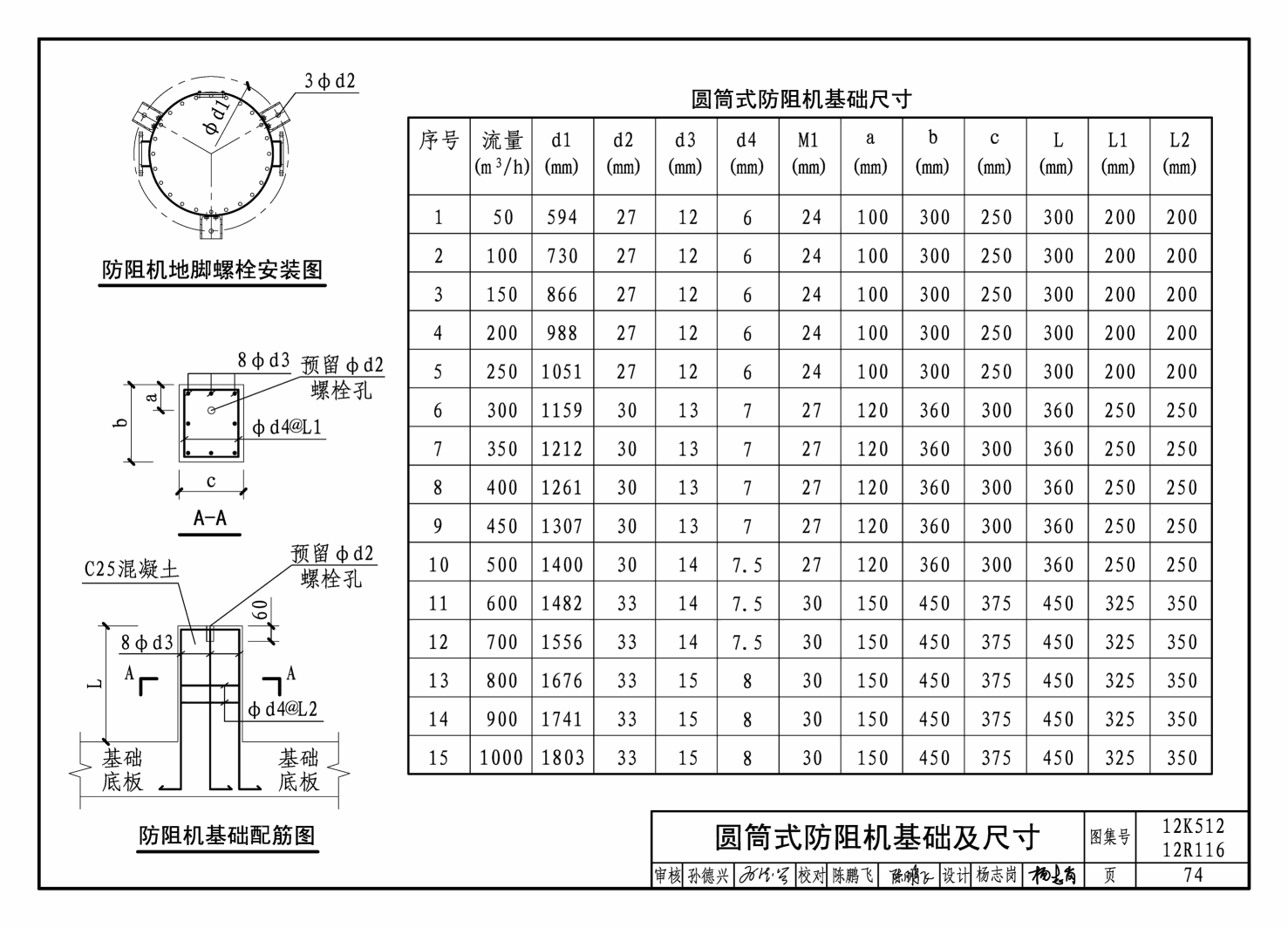

| 圓筒式防阻機基礎及尺寸 | 74 |
| 污水換熱器安裝基礎 | 75 |
| 污水換熱器安裝基礎尺寸 | 76 |
| 污水輸送換熱套管構造圖 | 77 |
| 污水潛水泵安裝示意圖 | 78 |
| 污水管道泵連接示意圖 | 79 |
| 污水管道彎頭安裝詳圖 | 80 |
| 污水跨越管與三通安裝示意圖 | 81 |
| 污水子系統存水彎原理圖 | 82 |
| 工程案例 | |
| 工程案例一 簡介 | 83 |

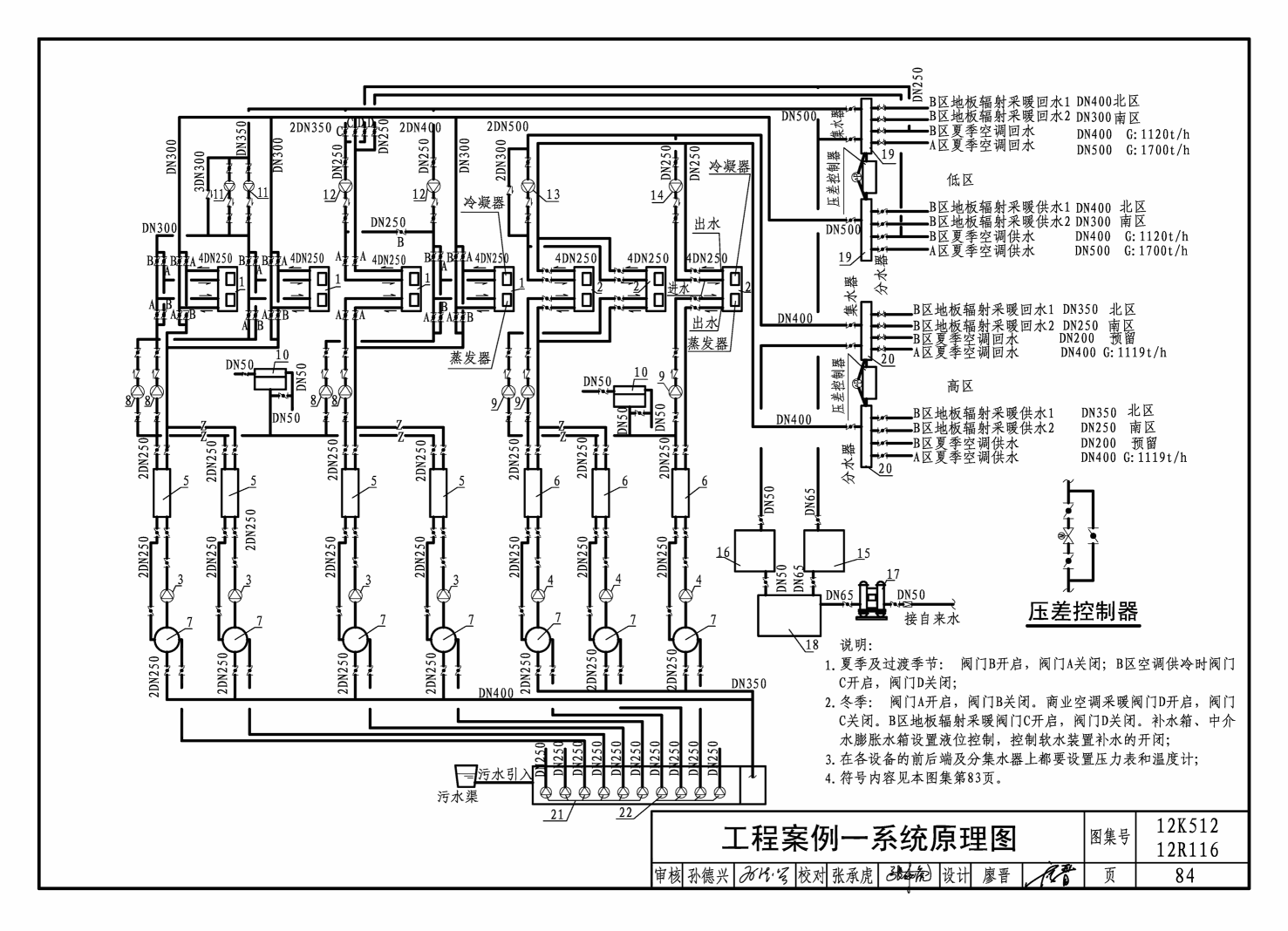

| 工程案例一 系統原理圖 | 84 |
| 污水取水口總剖面示意圖 | 85 |
| 圓形污水渠取水口 | 86 |
| 方形污水渠取水口 | 87 |
| 污水閘門井池頂平面圖 | 88 |
| 污水閘門井中間層平面圖 | 89 |
| 污水閘門井底層平面圖 | 90 |
| 污水閘門井A－A向剖面圖 | 91 |
| 污水閘門井B－B向剖面圖 | 92 |
| 污水緩沖池底層平面圖 | 93 |
| 污水緩沖池頂層平面圖 | 94 |
| 污水緩沖池A－A向剖面圖 | 95 |
| 緩沖池B－B向及C－C向剖面圖 | 96 |
| 頂層污水管道支架布置圖 | 97 |
| 工程案例二 簡介 | 98 |
| 工程案例二 系統原理圖 | 99 |
| 機房設備平面布置圖 | 100 |
| 機房管道平面布置圖 | 101 |
| 引退水管線平面布置圖 | 102 |
| 污水緩沖池平剖面圖 | 103 |
| 污水緩沖池分晌及o晌剖面圖 | 104 |
| 排污泵及污水泵安裝大樣圖 | 105 |
| 不銹鋼折疊式攔污網 | 106 |
| 構筑物結構配筋部分 | |
| 結構設計說明 | 107 |

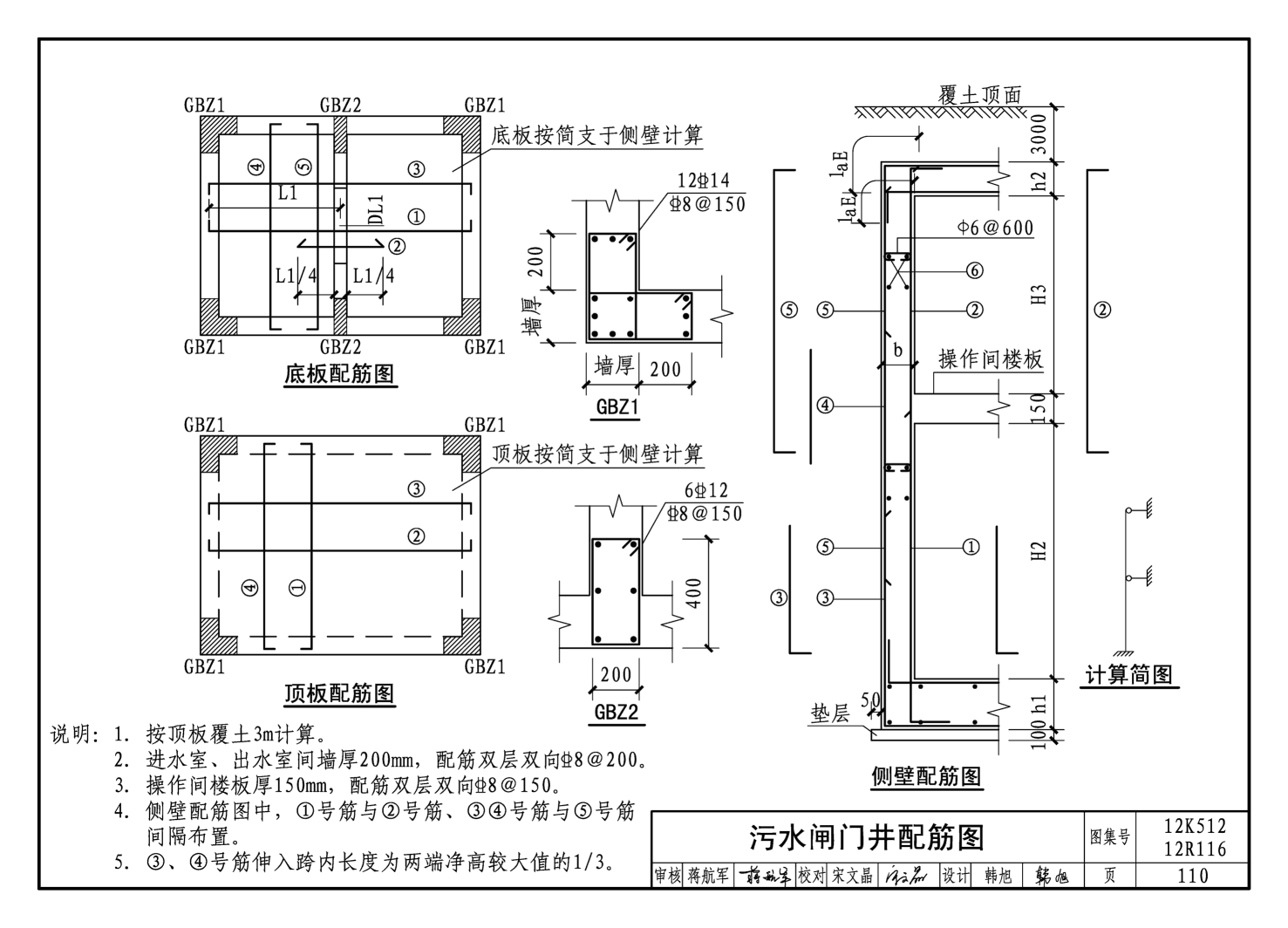

| 污水閘門井配筋圖 | 110 |
| 污水閘門井配筋圖表 | 111 |
| 粗效過濾緩沖池配筋圖（一） | 112 |
| 粗效過濾緩沖池配筋圖（二） | 113 |
| 粗效過濾緩沖池配筋圖（三） | 114 |
| 粗效過濾緩沖池配筋選用表 | 115 |
| 無粗效過濾緩沖池配筋圖（一） | 116 |
| 無粗效過濾緩沖池配筋圖（二） | 117 |
| 無粗效過濾緩沖池配筋圖表 | 118 |
| 退水池配筋圖 | 119 |
| 退水池配筋圖表 | 120 |
樣張
