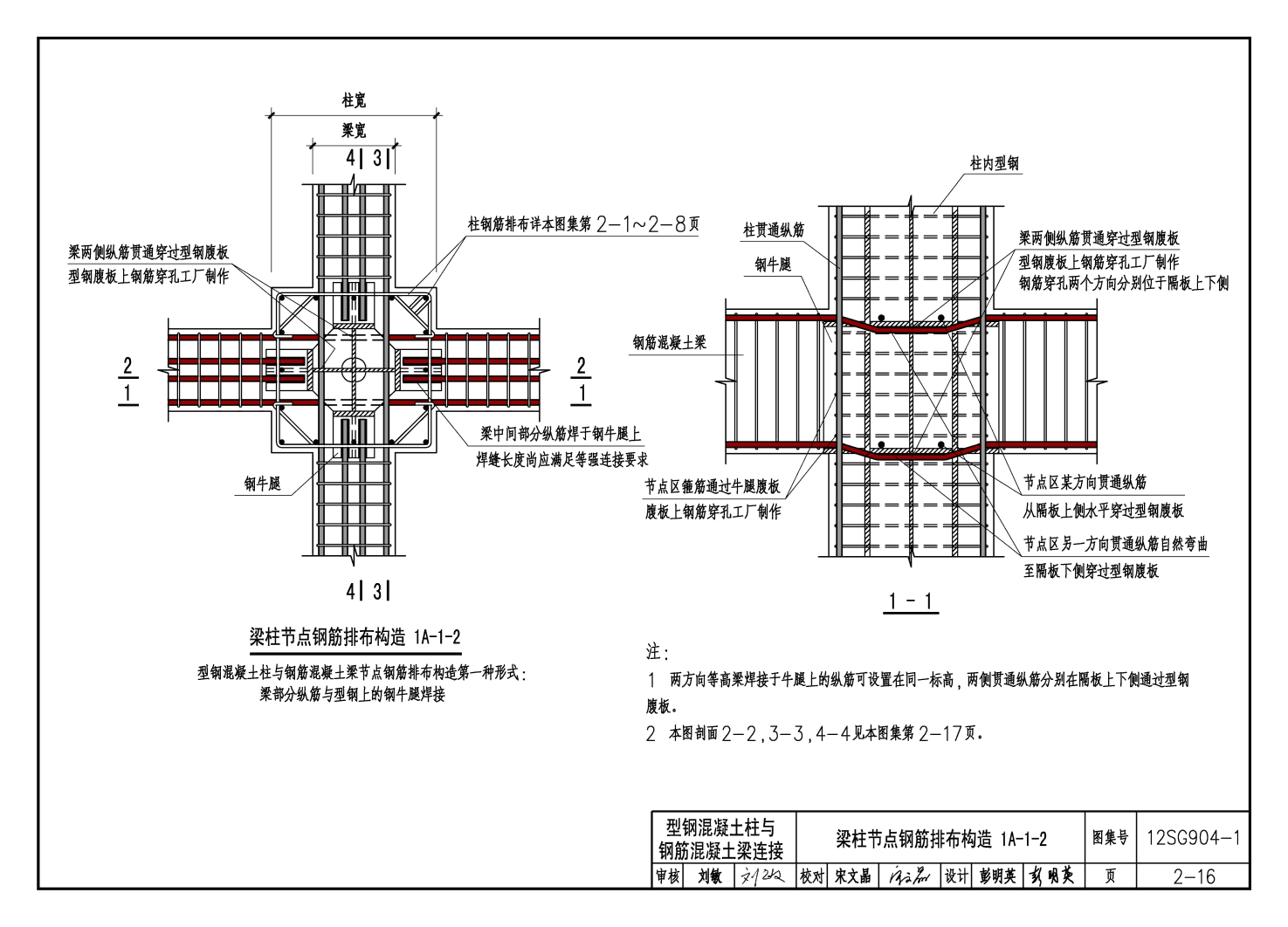

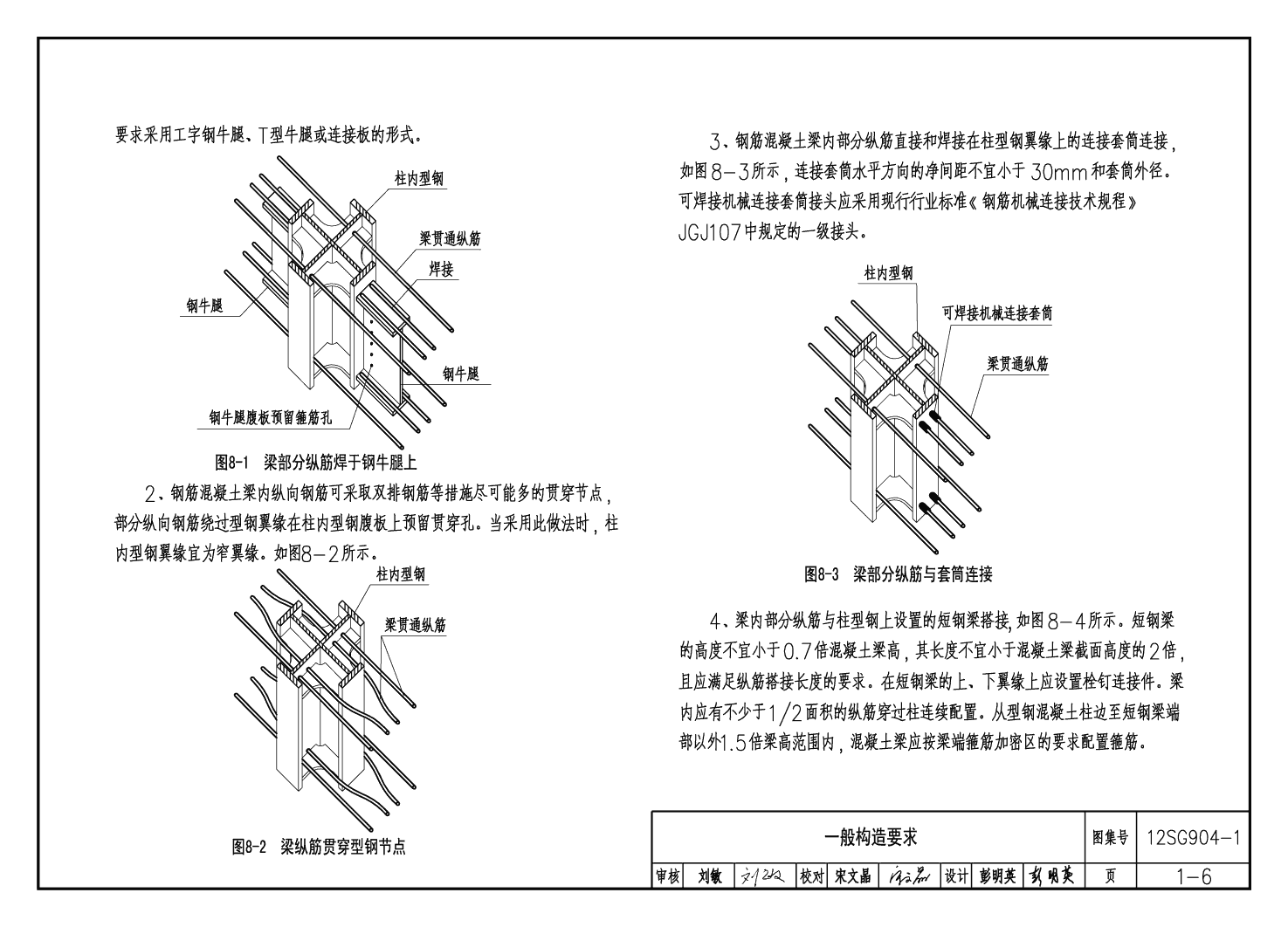

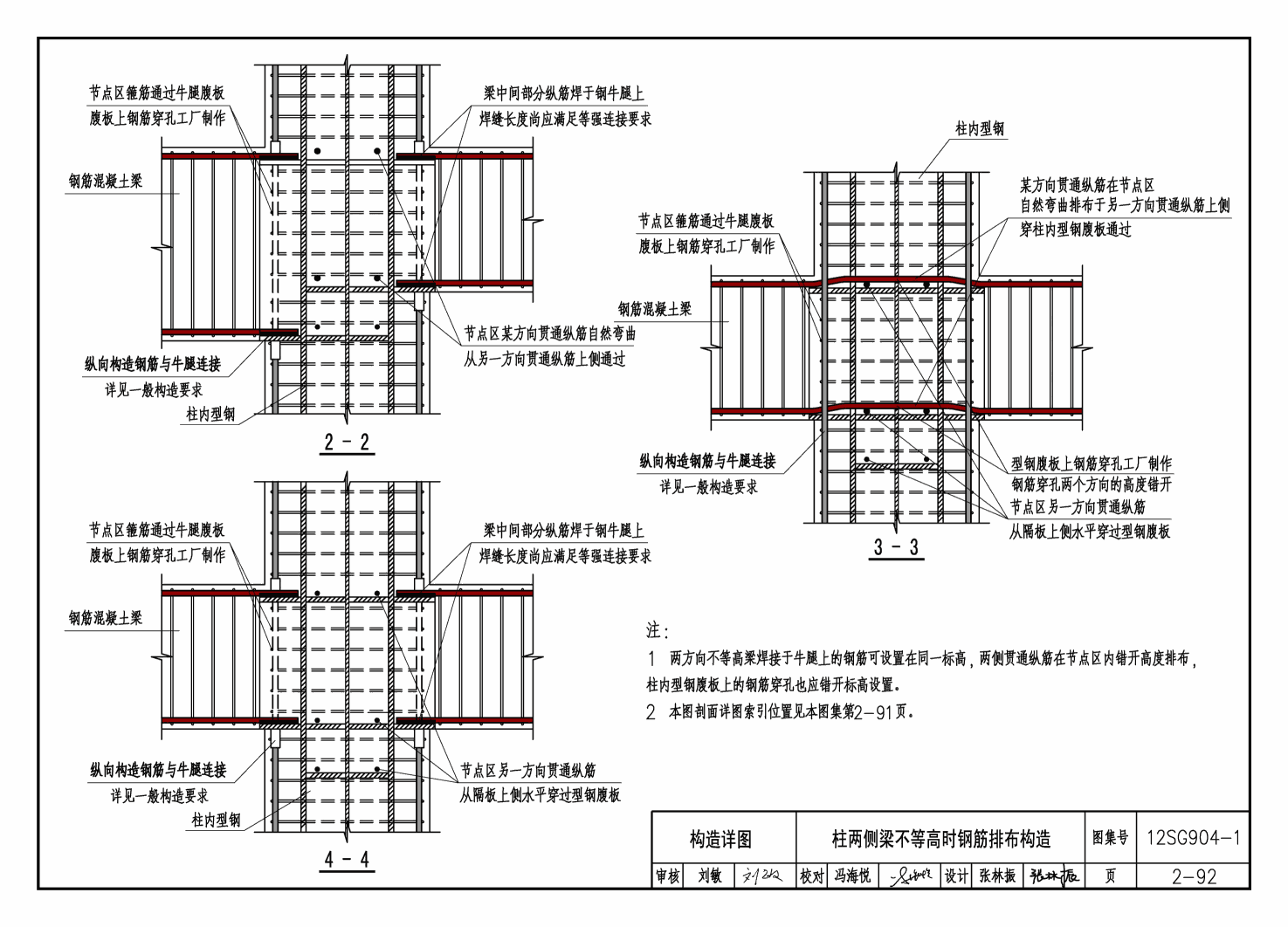

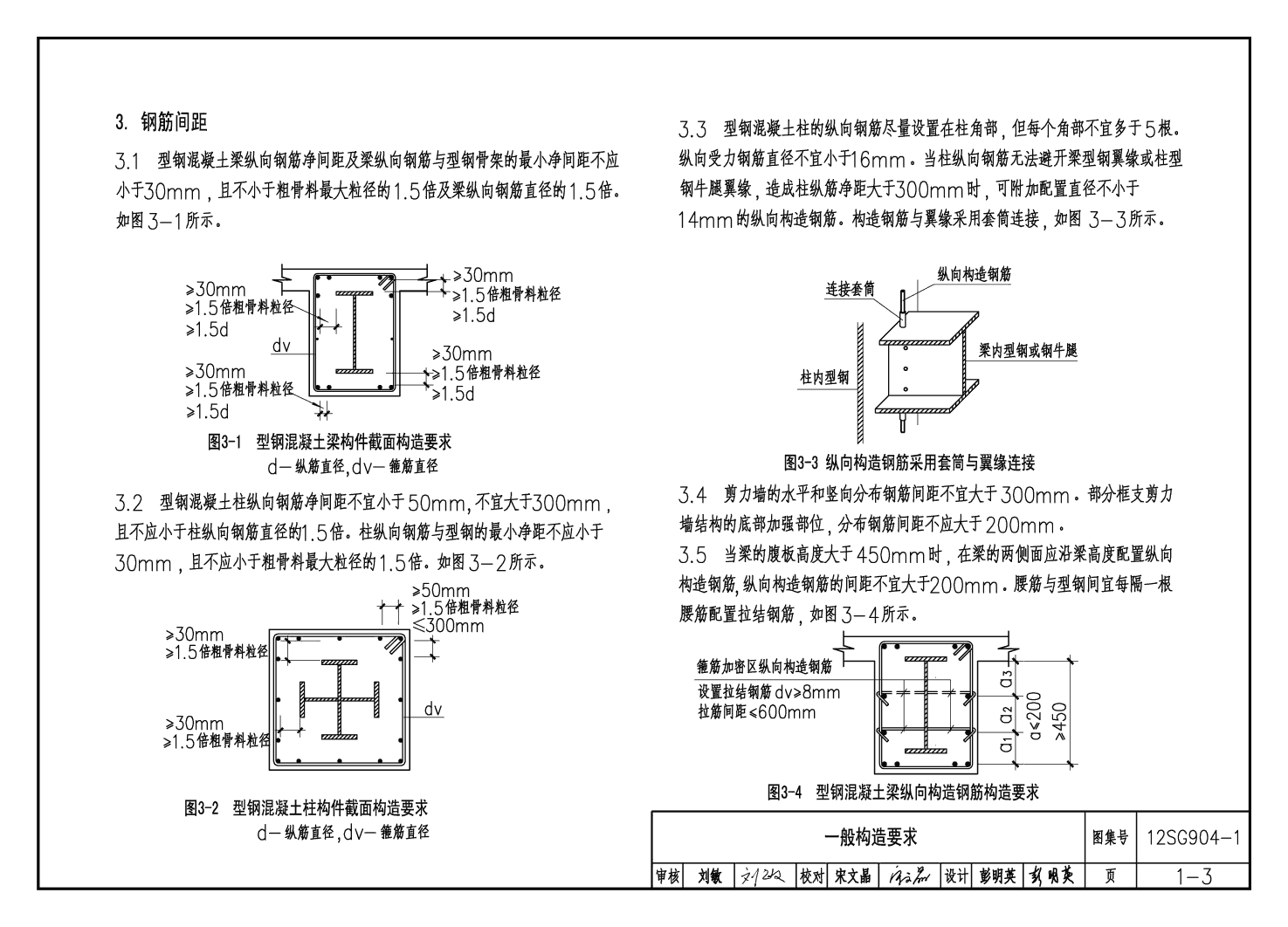

12SG904-1《型鋼混凝土結構施工鋼筋排布規則與構造詳圖》適用于非抗震設防和抗震設防烈度為6、7、8、9度地區抗震等級為特一級和一、二、三、四級的現澆型鋼混凝土框架結構、抗震墻結構、框架-抗震墻結構、筒體結構等。圖集主要包括現澆型鋼混凝土梁、柱、剪力墻及基礎等構件的施工鋼筋排布規則與構造詳圖；其中梁柱節點包括型鋼混凝土柱與鋼筋混凝土梁、型鋼混凝土柱與型鋼混凝土梁、型鋼混凝土柱與鋼梁的連接。圖集可供建筑施工、設計、監理人員使用，可指導施工人員進行鋼筋施工排布設計、鋼筋翻樣計算和現場安裝綁扎，確保施工時鋼筋排布規范有序，使實際施工建造滿足規范規定和設計要求；并可輔助設計人員進行合理的構造方案選擇，實現設計構造與施工建造的有機銜接，全面保證工程設計與工程質量。
