12S108-2：真空破壞器選用與安裝
- 圖集編號
- 12S108-2
- 圖集名稱
- 真空破壞器選用與安裝
- 定價
- 37.00 元
- 開本
- 16 開
- 主編單位
- 上海現代建筑設計（集團）有限公司
內容簡介
12S108-2《真空破壞器選用與安裝》國家建筑標準設計圖集適用于新建、擴建和改建的民用與工業建筑生活飲用水給水工程中DN≤50、PN≤1.0MPa、工作溫度不高于65℃的真空破壞器的設計選用、施工安裝、調試驗收和維護管理。
主要內容包括：真空破壞器和組合水嘴的工作原理、性能參數、水頭損失曲線（管頂形除外）、管頂形真空破壞器真空度曲線、安裝圖及選用安裝注意事項、調試驗收和維護管理要求。
本圖集為國內首次編制的真空破壞器的選用及安裝標準圖集，在國內產品較少的情況下還納入了美國和歐洲真空破壞器生產企業的產品，用以滿足防止民用與工業建筑生活飲用水因虹吸回流造成污染的需要。對于更好地引導和規范真空破壞器技術的推廣和應用，將起到積極作用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 大氣型真空破壞器 | |

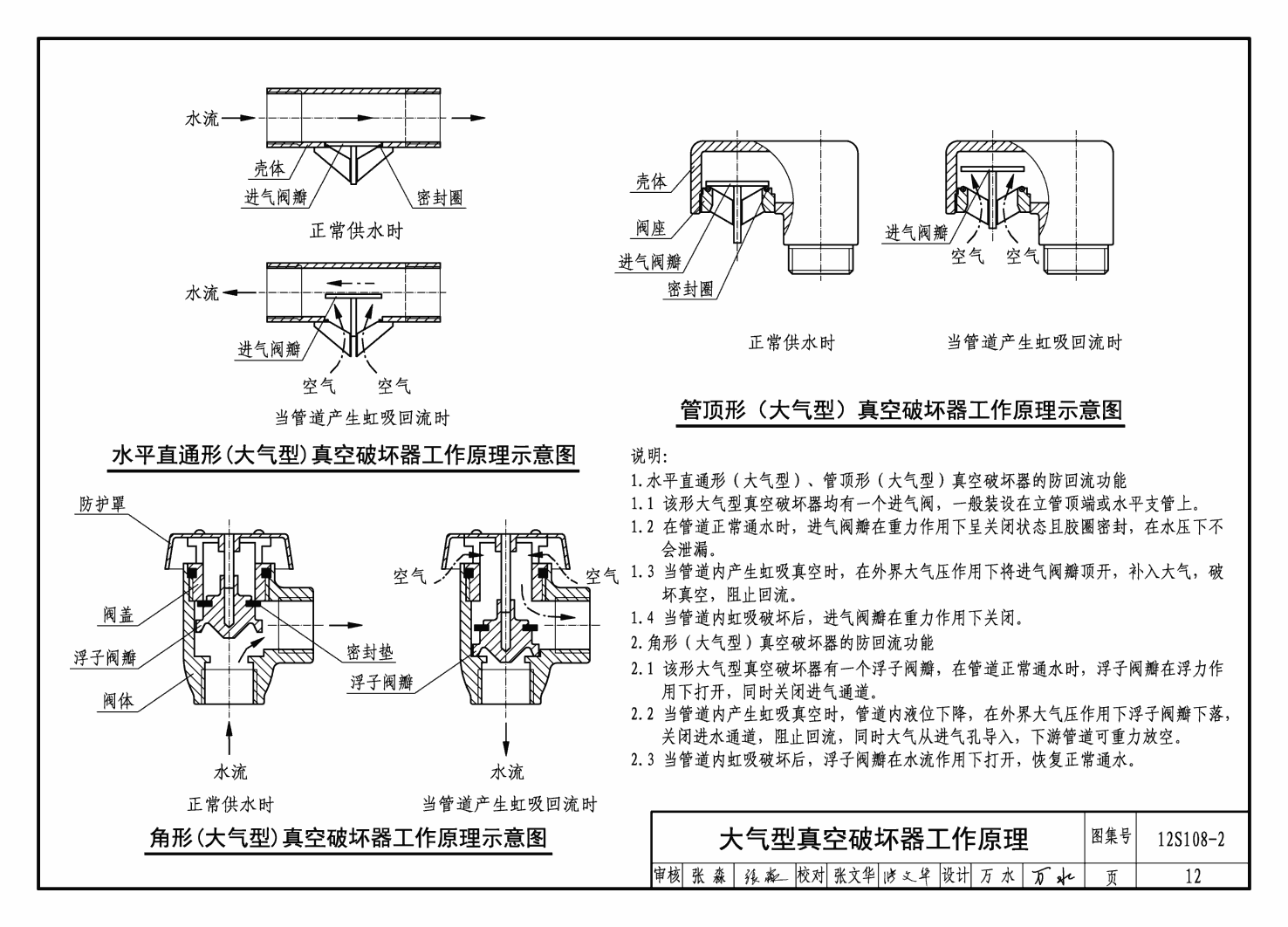

| 大氣型真空破壞器工作原理 | 12 |
| VV-HF型水平直通形（大氣型）真空破壞器外形構造圖及水頭損失曲線 | 13 |

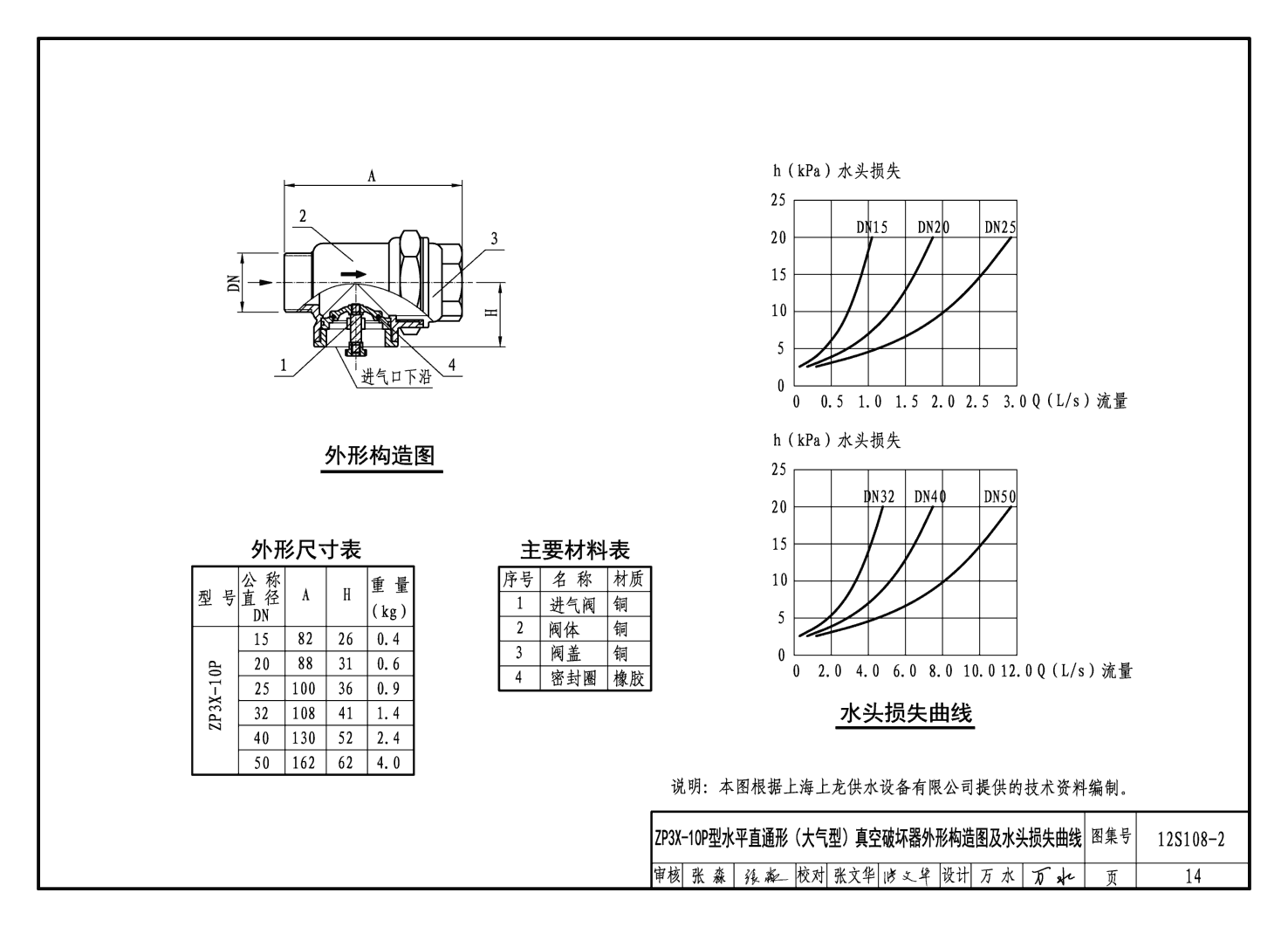

| ZP3X-10P型水平直通形（大氣型）真空破壞器外形構造圖及水頭損失曲線 | 14 |
| 288A型角形（大氣型）真空破壞器外形構造圖及水頭損失曲線 | 15 |
| VV-VT型管頂形（大氣型）真空破壞器外形構造圖及補氣流量曲線 | 16 |
| VV-VTU型管頂形（大氣型）真空破壞器外形構造圖及補氣流量曲線 | 17 |
| VV-HT型管頂形（大氣型）真空破壞器外形構造圖及補氣流量曲線 | 18 |
| ZPD3X-10P型管頂形（大氣型）真空破壞器外形構造圖 | 19 |
| ZPD3X-10P型管頂形（大氣型）真空破壞器補氣流量曲線 | 20 |
| ZPQ3X-10P型排氣（大氣型）真空破壞器外形構造圖 | 21 |
| 壓力型真空破壞器 | |
| 壓力型真空破壞器工作原理 | 22 |

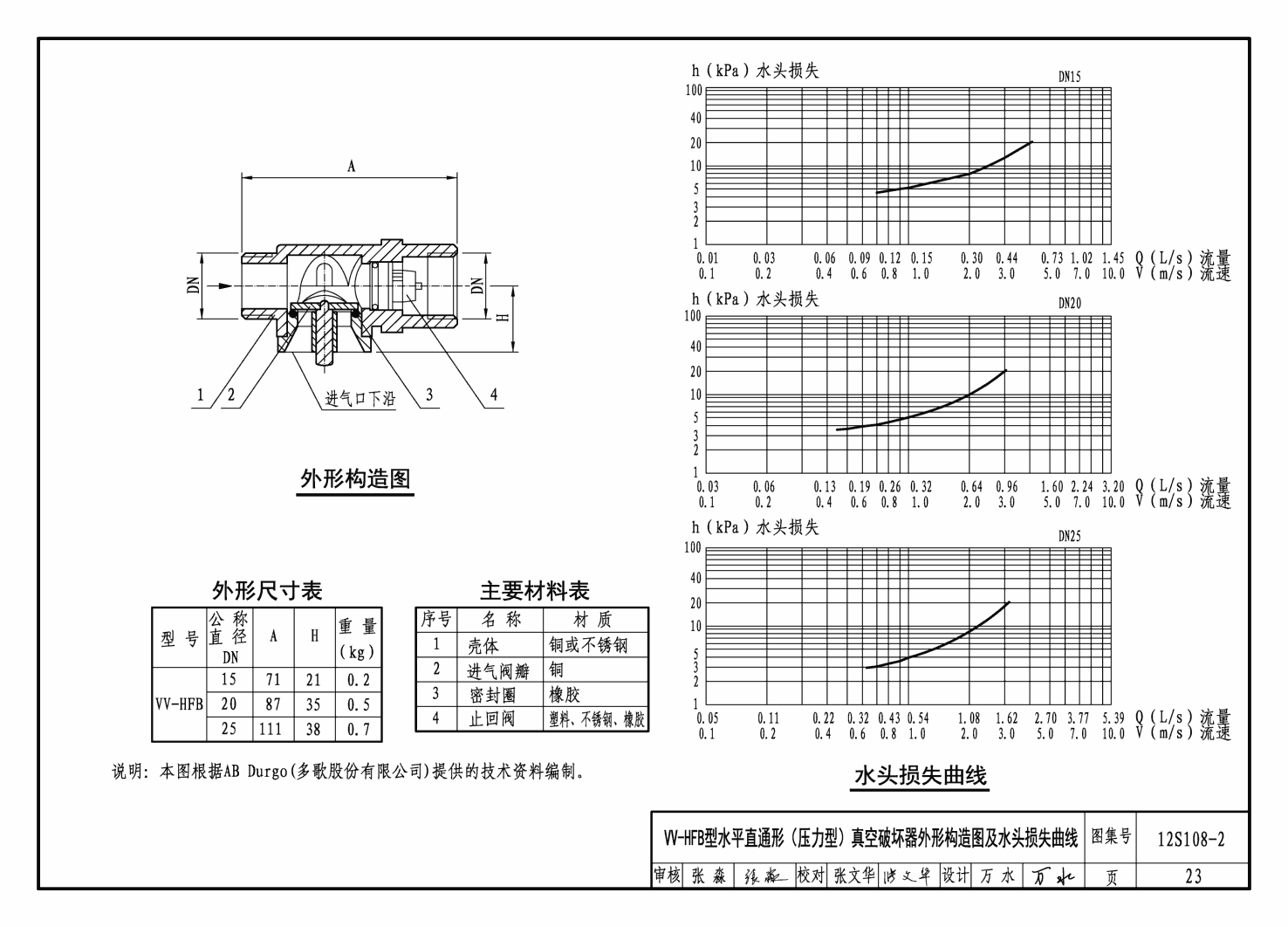

| VV-HFB型水平直通形（壓力型）真空破壞器外形構造圖及水頭損失曲線 | 23 |
| ZYC3X-10P型水平直通形（壓力型）真空破壞器外形構造圖及水頭損失曲線 | 24 |
| 800M4QT型角形（壓力型）真空破壞器外形構造圖 | 25 |
| 800M4QT型角形（壓力型）真空破壞器水頭損失曲線 | 26 |

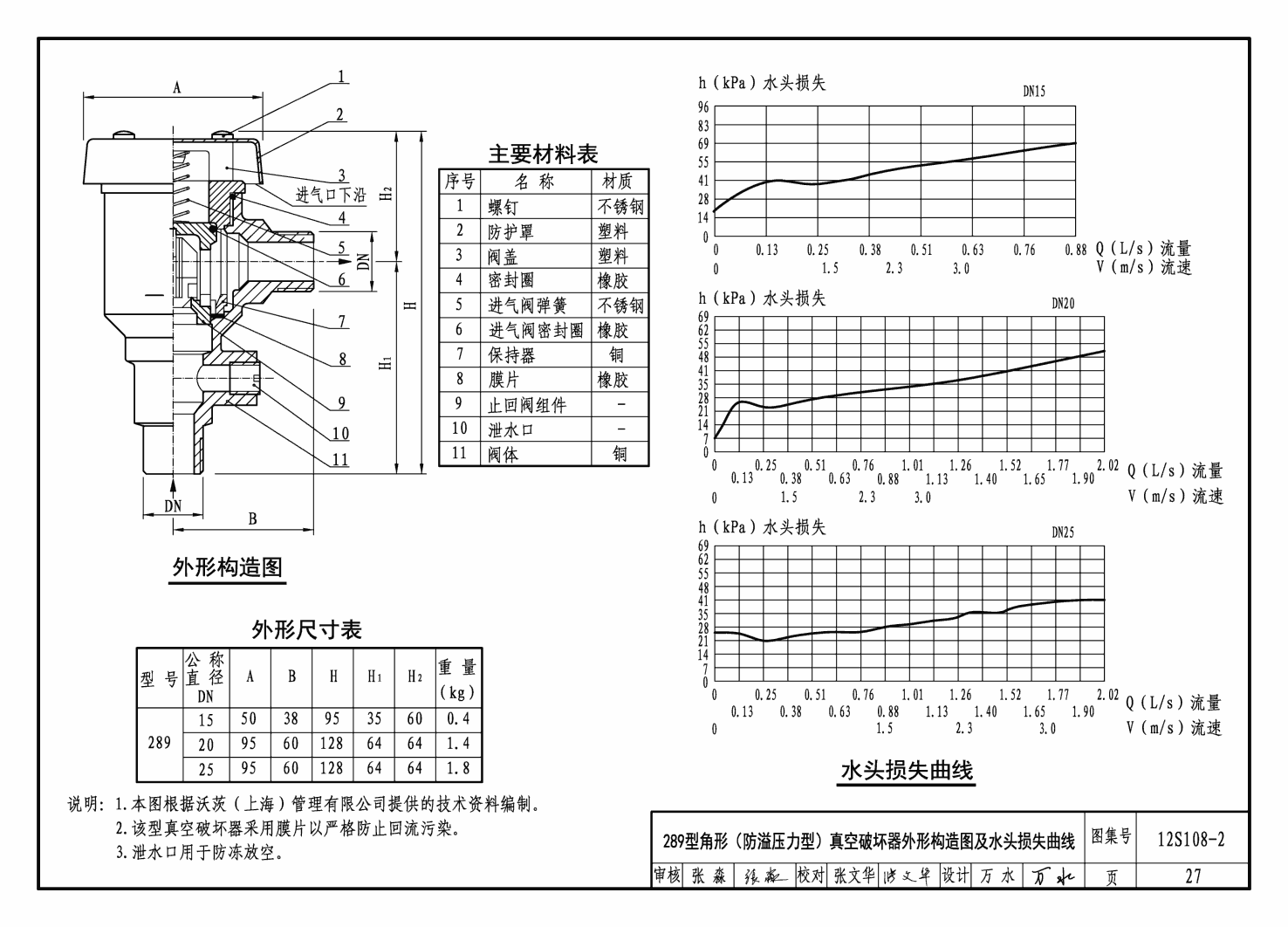

| 289型角形（防溢壓力型）真空破壞器外形構造圖及水頭損失曲線 | 27 |
| 軟管型真空破壞器 | |
| 軟管型真空破壞器工作原理 | 28 |
| VV-VF型軟管型（大氣型）真空破壞器外形構造圖及水頭損失曲線 | 29 |
| VV-VFB型軟管型（壓力型）真空破壞器外形構造圖及水頭損失曲線 | 30 |
| ZRJ3X-10P型軟管型（壓力型）真空破壞器外形構造圖及水頭損失曲線 | 31 |
| 8系列軟管型（壓力型）真空破壞器外形構造圖及水頭損失曲線 | 32 |
| 組合水嘴 | |
| 組合水嘴工作原理 | 33 |
| TV-HFM型組合水嘴（大氣型）外形構造圖及水頭損失曲線 | 34 |
| TV-HFBP型組合水嘴（壓力型）外形構造圖及水頭損失曲線 | 35 |
| ZHY3X-l0P型組合水嘴（壓力型）外形構造圖及水頭損失曲線 | 36 |
| 真空破壞器安裝 | |

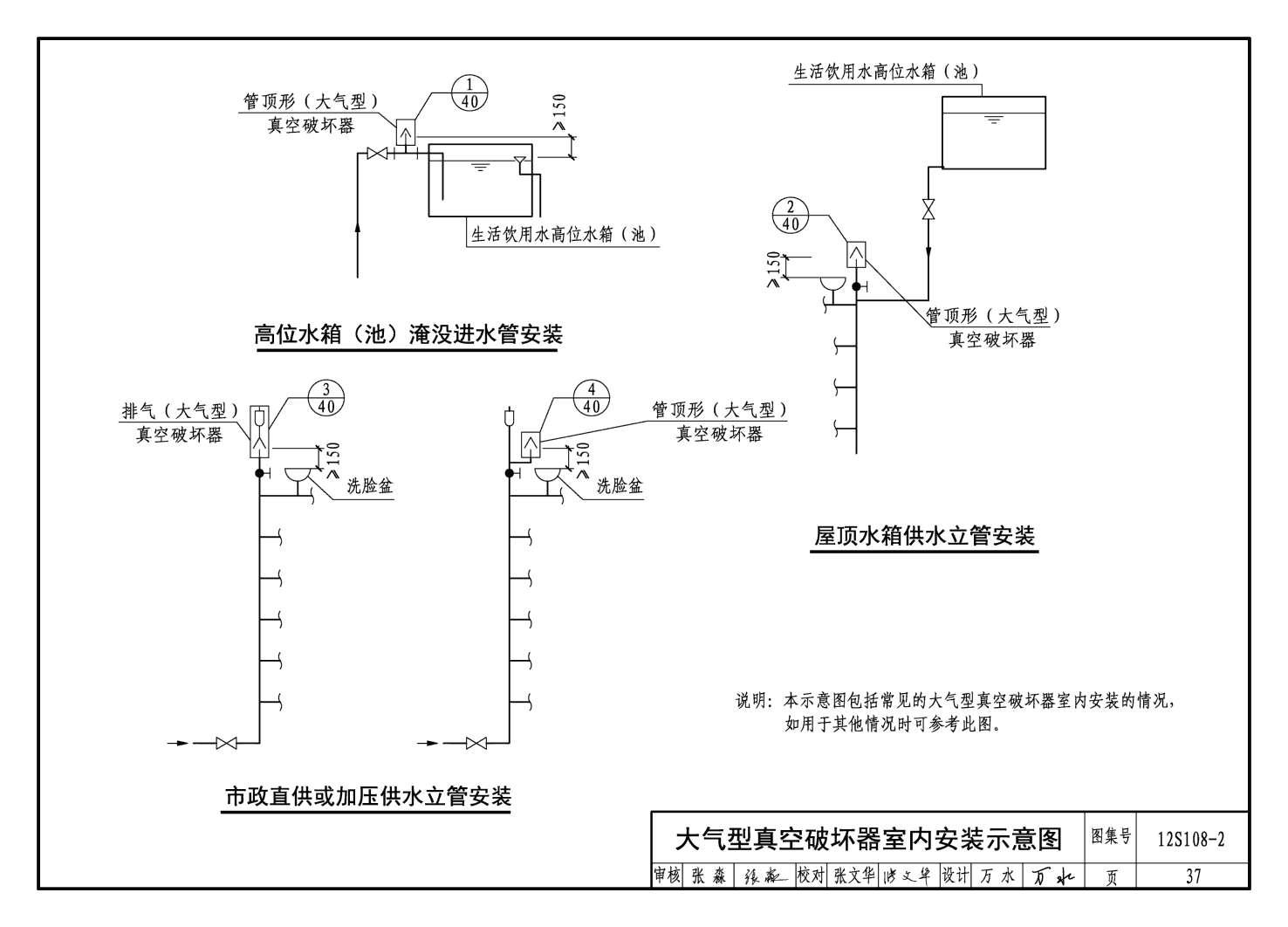

| 大氣型真空破壞器室內安裝示意圖 | 37 |
| 壓力型真空破壞器室內安裝示意圖 | 38 |
| 真空破壞器室外安裝示意圖 | 39 |
| 大氣型真空破壞器安裝詳圖 | 40 |
| 壓力型真空破壞器安裝詳圖 | 41 |
| 消防軟管卷盤箱真空破壞器設置 | 42 |
| 軟管型真空破壞器、組合水嘴安裝示意圖 | 43 |
| 軟管型真空破壞器、組合水嘴安裝詳圖 | 44 |
