12SG535：實腹鋼梁混凝土柱
- 圖集編號
- 12SG535
- 圖集名稱
- 實腹鋼梁混凝土柱
- 定價
- 69.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 中國昆侖工程公司
內容簡介
12SG535《實腹鋼梁混凝土柱》適用于抗震設防烈度不大于8度，設計基本地震加速度≤0.2g，基本風壓≤0.7kN/m2地區的單層單跨實腹鋼梁混凝土柱廠房。圖集主要包括柱距為6m（跨度9m、12m、15m、18m、21m）、7.5m（跨度12m、15m、18m、21m）單跨實腹鋼梁混凝土柱廠房中混凝土柱、人字形實腹鋼梁、屋面支撐體系的構件選用圖及節點詳圖。設計人員可直接選用圖集中構件及構造，配合柱間支撐、抗風柱等國標圖集可形成一套完整的單層單跨實腹鋼梁混凝土柱廠房施工圖，施工單位可按圖施工。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 柱及鋼梁選用表 | |
| 6m柱距柱模板選用表 | 15 |

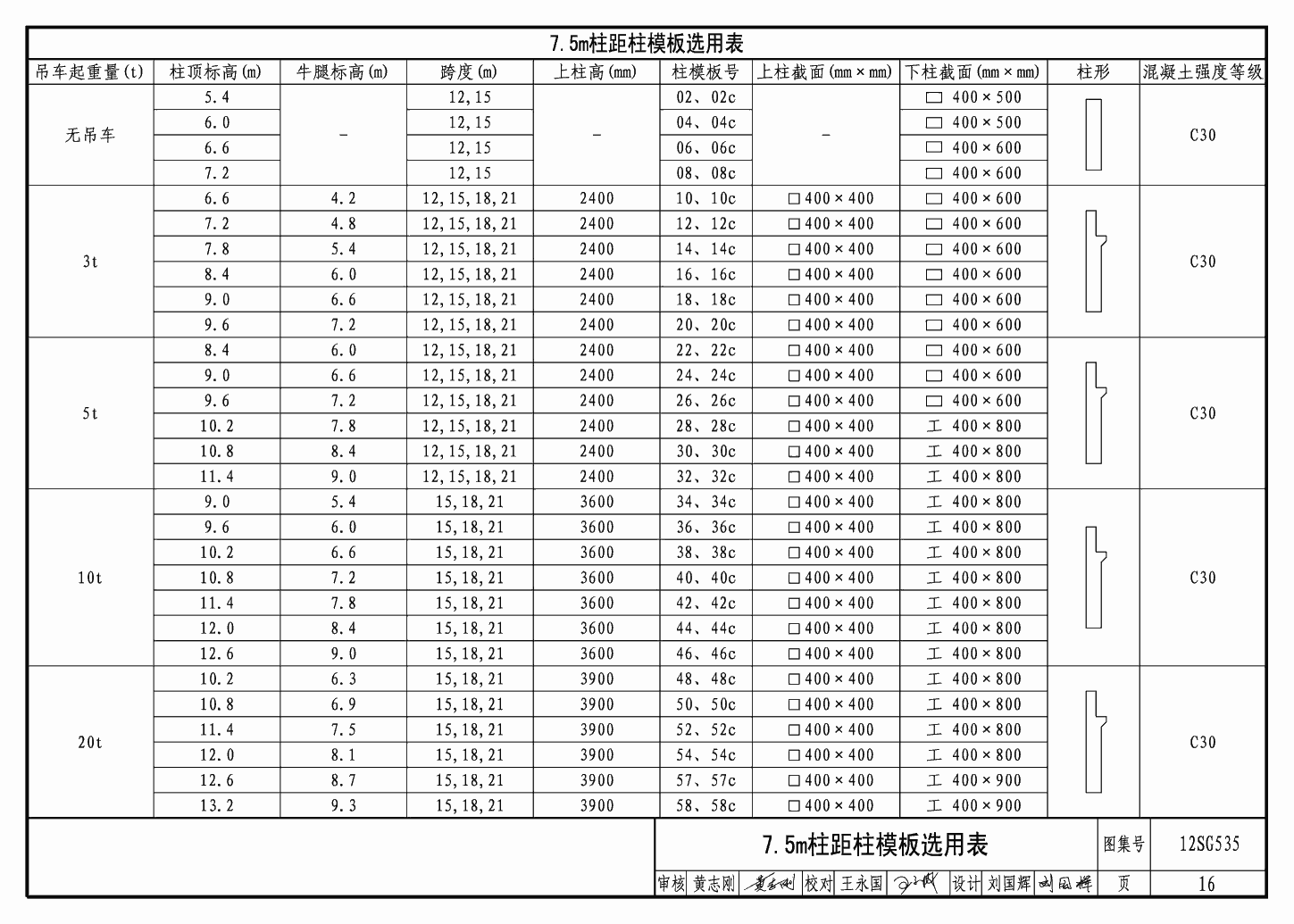

| 7.5m柱距柱模板選用表 | 16 |
| 柱高及混凝土用量表 | 17 |
| 6m柱距柱底內力表 | 19 |
| 7.5m柱距柱底內力表 | 21 |
| 9m跨實腹鋼梁選用表 | 23 |
| 12m跨實腹鋼梁選用表 | 24 |
| 15m跨實腹鋼梁選用表 | 25 |
| 18m跨實腹鋼梁選用表 | 26 |
| 21m跨實腹鋼梁選用表 | 27 |
| 結構布置示意圖 | |
| 9m跨結構布置示意圖 | 28 |
| 12m跨結構布置示意圖 | 30 |
| 15m跨結構布置示意圖 | 34 |
| 18m跨結構布置示意圖 | 38 |
| 21m跨結構布置示意圖 | 40 |
| 安裝節點示意圖 | 42 |
| 柱模板及配筋圖 | |
| BZ01、BZ01C、BZ02、BZ02C模板及配筋圖 | 46 |
| BZ03、BZ03C、BZ04、BZ04C模板及配筋圖 | 47 |
| BZ05、BZ05c、BZ06、BZ06c模板及配筋圖 | 48 |
| BZ07、BZ07c、BZ08、BZ08c模板及配筋圖 | 49 |
| BZ09、BZ09c、BZ10、BZ10c模板及配筋圖 | 50 |
| BZ11、BZ11c、BZ12、BZ12c模板及配筋圖 | 51 |
| BZ13、BZ13c、BZ14、BZ14c模板及配筋圖 | 52 |
| BZ15、BZ15c、BZ16、BZ16c、BZ21、BZ21c、BZ22、BZ22c模板及配筋圖 | 53 |
| BZ17、BZ17c、BZ18、BZ18c、BZ23、BZ23c、BZ24、BZ24c模板及配筋圖 | 54 |
| BZ19、BZ19c、BZ20、BZ20c、BZ25、BZ25c、BZ26、BZ26c模板及配筋圖 | 55 |
| BZ09～BZ26、BZ09c～BZ26c剖面 | 56 |
| BZ27、BZ27c、BZ28、BZ28c模板及配筋圖 | 57 |
| BZ29、BZ29c、BZ30、BZ30c模板及配筋圖 | 58 |
| BZ31、BZ31c、BZ32、BZ32c模板及配筋圖 | 59 |
| BZ33、BZ33c、BZ34、BZ34c模板及配筋圖 | 60 |
| BZ35、BZ35c、BZ36、BZ36c模板及配筋圖 | 61 |
| BZ37、BZ37c、BZ38、BZ38c模板及配筋圖 | 62 |
| BZ39、BZ39c、BZ40、BZ40c模板及配筋圖 | 63 |
| BZ41、BZ41c、BZ42、BZ42c模板及配筋圖 | 64 |
| BZ43、BZ43c、BZ44、BZ44c模板及配筋圖 | 65 |
| BZ45、BZ45c、BZ46、BZ46c模板及配筋圖 | 66 |
| BZ47、BZ47c、BZ48、BZ48c模板及配筋圖 | 67 |
| BZ49、BZ49c、BZ50、BZ50c模板及配筋圖 | 68 |
| BZ51、BZ51c、BZ52、BZ52c模板及配筋圖 | 69 |
| BZ53、BZ53c、BZ54、BZ54c模板及配筋圖 | 70 |
| BZ55、BZ55c模板及配筋圖 | 71 |
| BZ27～BZ55、BZ27c～BZ55c剖面 | 72 |
| BZ57、BZ57c模板及配筋圖 | 73 |
| BZ56、BZ56c、BZ58、BZ58c模板及配筋圖 | 74 |
| BZ56～BZ58、BZ56c～BZ58c剖面 | 75 |
| 預埋件詳圖 | 76 |
| 鋼筋明細表 | 78 |
| 支撐及系桿詳圖 | |
| 水平支撐SC1～SC10、SC1a～SC10a截面選用表 | 91 |
| 水平支撐SC11～SC15、SC11a～SC15a截面選用表 | 92 |
| 系桿XG1～XG8、XG1a、XG2a、XG5a、XG6a截面選用表 | 93 |
| 水平支撐SC1、SC1a及系桿XG1、XG1a詳圖 | 94 |
| 水平支撐SC2、SC2a及系桿XG2、XG2a詳圖 | 95 |
| 水平支撐SC3、SC3a及系桿XG3詳圖 | 96 |
| 水平支撐SC4、SC4a及系桿XG4詳圖 | 97 |
| 水平支撐SC5、SC5a及系桿XG5、XG5a詳圖 | 98 |
| 水平支撐SC6、SC6a及系桿XG6、XG6a詳圖 | 99 |
| 水平支撐SC7、SC7a及系桿XG7詳圖 | 100 |
| 水平支撐SC8、SC8a及系桿XG8詳圖 | 101 |
| 水平支撐SC9、SC9a詳圖 | 102 |
| 水平支撐SC10、SC10a詳圖 | 103 |
| 鋼梁詳圖 | |
| 鋼梁示意圖 | 104 |
| GL9-1a～1c | 105 |
| GL9-2a～2c | 106 |
| GL9-3a～3c | 107 |
| GL9-4a～4c | 108 |
| GL12-1a～1c | 109 |
| GL12-2a～2c | 110 |
| GL12-3a～3c | 111 |
| GL12-4a～4c | 112 |
| GL12-5a～5c | 113 |
| GL15-1a～1c | 114 |
| GL15-2a～2c | 115 |
| GL15-3a～3c | 116 |
| GL15-4a～4c | 117 |
| GL15-5a～5c | 118 |
| GL18-1a～1c | 119 |
| GL18-2a～2c | 120 |
| GL18-3a～3c | 121 |
| GL18-4a～4c | 122 |
| GL18-5a～5c | 123 |
| GL21-1a～1c | 124 |
| GL21-2a～2c | 125 |

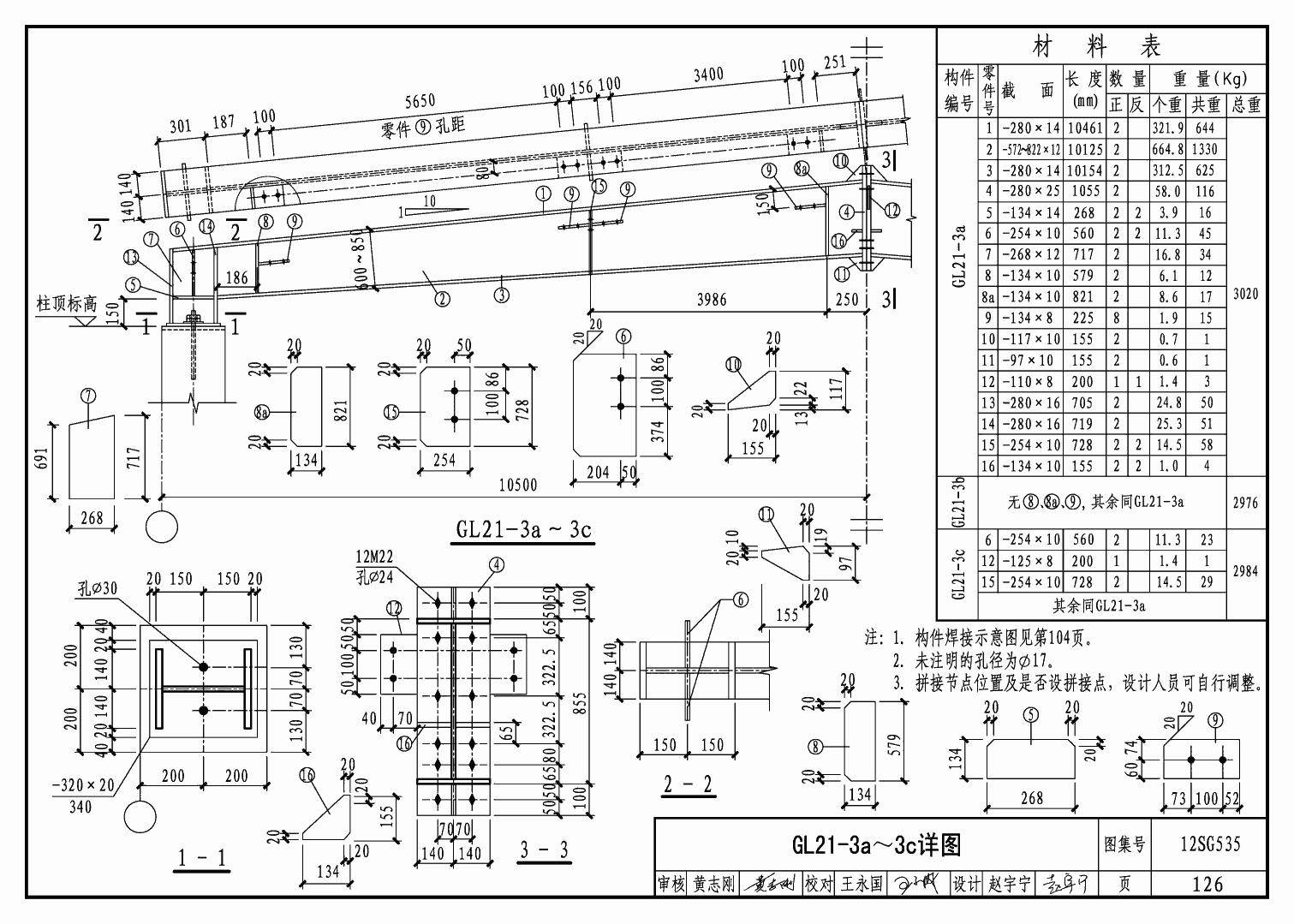

| GL21-3a～3c | 126 |
| GL21-4a～4c | 127 |
| GL21-5a～5c | 128 |
| 附錄一 | |
| 吊車傳給排架柱的荷載計算方法 | 129 |
樣張
