12R422：混凝土模塊砌體燃氣閥室及管溝
- 圖集編號
- 12R422
- 圖集名稱
- 混凝土模塊砌體燃氣閥室及管溝
- 定價
- 62.00 元
- 開本
- 16 開
- 主編單位
- 北京市煤氣熱力工程設計院有限公司
內容簡介
12R422《混凝土模塊砌體燃氣閥室及管溝》為新編國家建筑標準設計圖集。本圖集適用于抗震設防烈度為８度（含設計基本地震加速度為0.15g和0.30g）及８度以下地區，設計覆土厚度為0.3～1.5m的城鎮室外燃氣閥室及管溝的設計、施工及安裝工程。燃氣管道的輸送介質為天然氣，設計溫度為常溫，鋼制燃氣管道的設計壓力為2.5MPa、1.6MPa及以下，管徑范圍從DN100～DN700；聚乙烯燃氣管道的最大允許工作壓力不大于0.7MPa，管徑范圍DN63～DN315。結構的設計使用年限為50年。
主要內容包括：工藝部分包括不同設計壓力的鋼管單管、雙管、三通閥室布置圖，聚乙烯管單管、雙管閥室布置圖，鋼管單管和雙管、聚乙烯管單管和雙管管溝布置圖；結構部分包括閥室及管溝結構布置圖，閥室模塊組砌圖，蓋板、側墻、底板結構圖，閥室、管溝模塊砌體構造圖等詳圖。
本圖集根據燃氣閥室及管溝的常見布置形式，分別給出了每種形式的安裝示意圖及尺寸表，相應的結構數據表，組砌圖，模塊數量統計表，預制蓋板布置圖，蓋板、側墻及底板配筋表，以及套管穿墻、管溝變形縫做法等詳圖。內容豐富，數據詳實，廣大設計施工人員可直接選用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 典型模塊尺寸及代碼表 | 10 |
| 鋼管單管閥室示意圖（PN16 帶單放散） | 11 |
| 鋼管單管閥室尺寸表（PN16 帶單放散） | 12 |
| 鋼管雙管閥室示意圖（PN16 帶單放散） | 13 |
| 鋼管雙管閥室尺寸表（PN16 帶單放散） | 14 |
| 鋼管三通閥室示意圖（PN16 帶單放散） | 16 |
| 鋼管三通閥室尺寸表（PN16 帶單放散） | 17 |
| 鋼管單管閥室示意圖（PN16 帶雙放散） | 19 |
| 鋼管單管閥室尺寸表（PN16 帶雙放散） | 20 |
| 鋼管雙管閥室示意圖（PN16 帶雙放散） | 21 |
| 鋼管雙管閥室尺寸表（PN16 帶雙放散） | 22 |

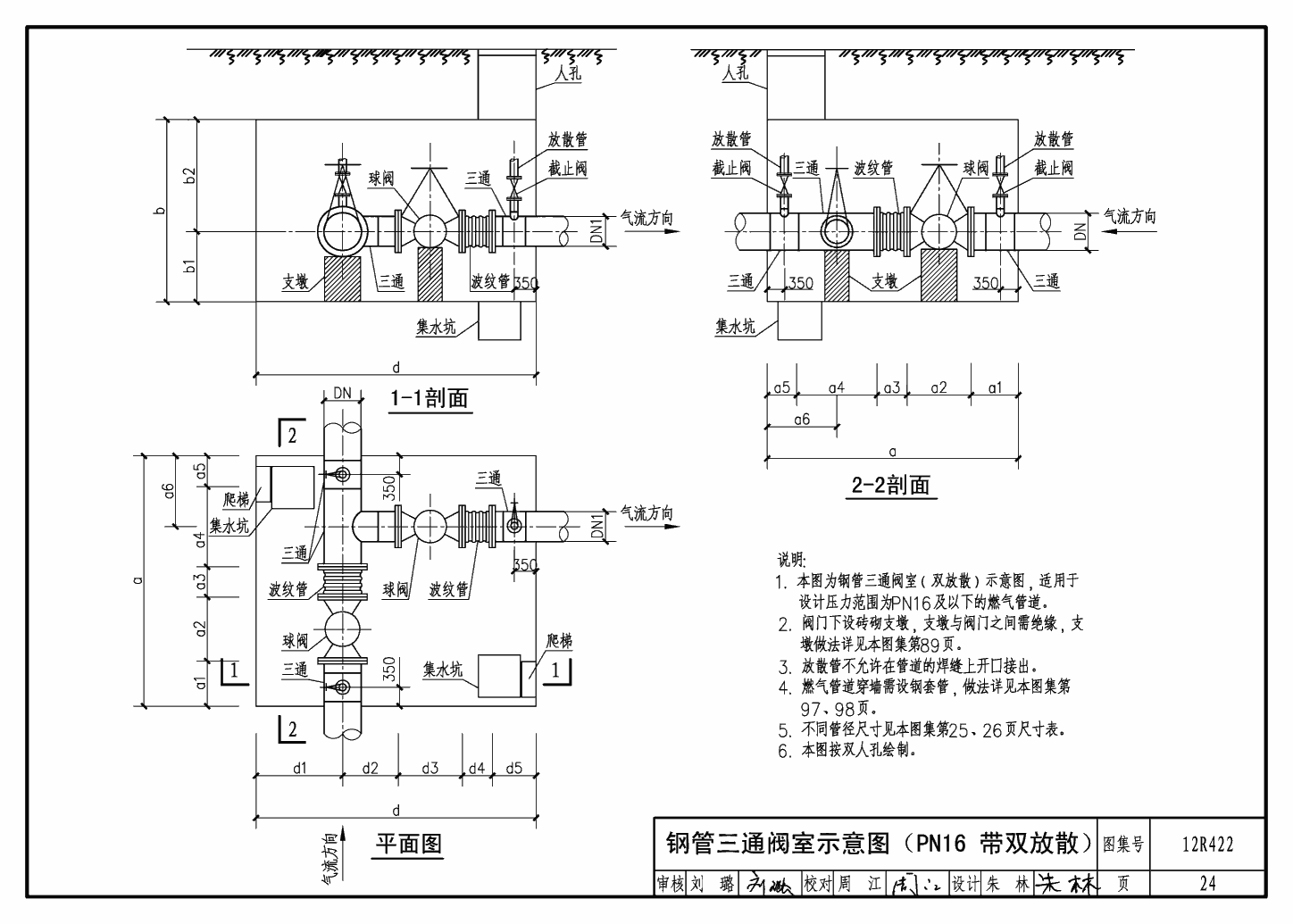

| 鋼管三通閥室示意圖（PN16 帶雙放散） | 24 |

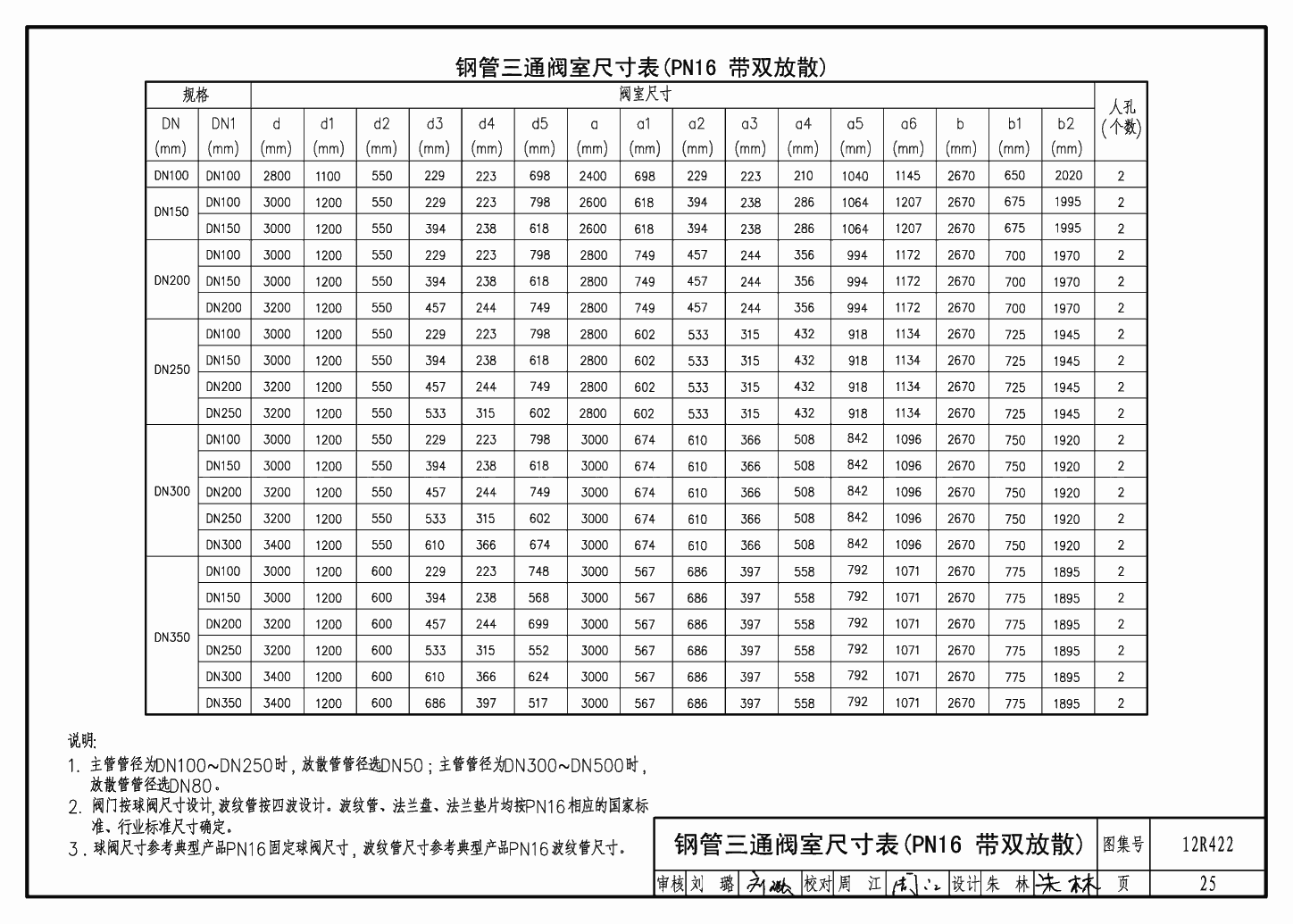

| 鋼管三通閥室尺寸表（PN16 帶雙放散） | 25 |
| 鋼管單管閥室示意圖（PN25 帶雙放散） | 27 |
| 鋼管單管閥室尺寸表（PN25 帶雙放散） | 28 |
| 鋼管雙管閥室示意圖（PN25 帶雙放散） | 29 |
| 鋼管雙管閥室尺寸表（PN25 帶雙放散） | 30 |
| 鋼管三通閥室示意圖（PN25 帶雙放散） | 32 |
| 鋼管三通閥室尺寸表（PN25 帶雙放散） | 33 |
| 聚乙烯管單管閥室工藝安裝圖（帶雙放散） | 35 |
| 聚乙烯管雙管閥室工藝安裝圖（帶雙放散） | 36 |
| 鋼管管溝布置示意圖 | 37 |
| 鋼管管溝尺寸表 | 38 |
| 聚乙烯管管溝布置示意圖 | 39 |
| 聚乙烯管管溝尺寸表 | 40 |
| 鋼管單管閥室（PN16）結構數據表 | 41 |
| 鋼管雙管閥室（PN16）結構數據表 | 42 |

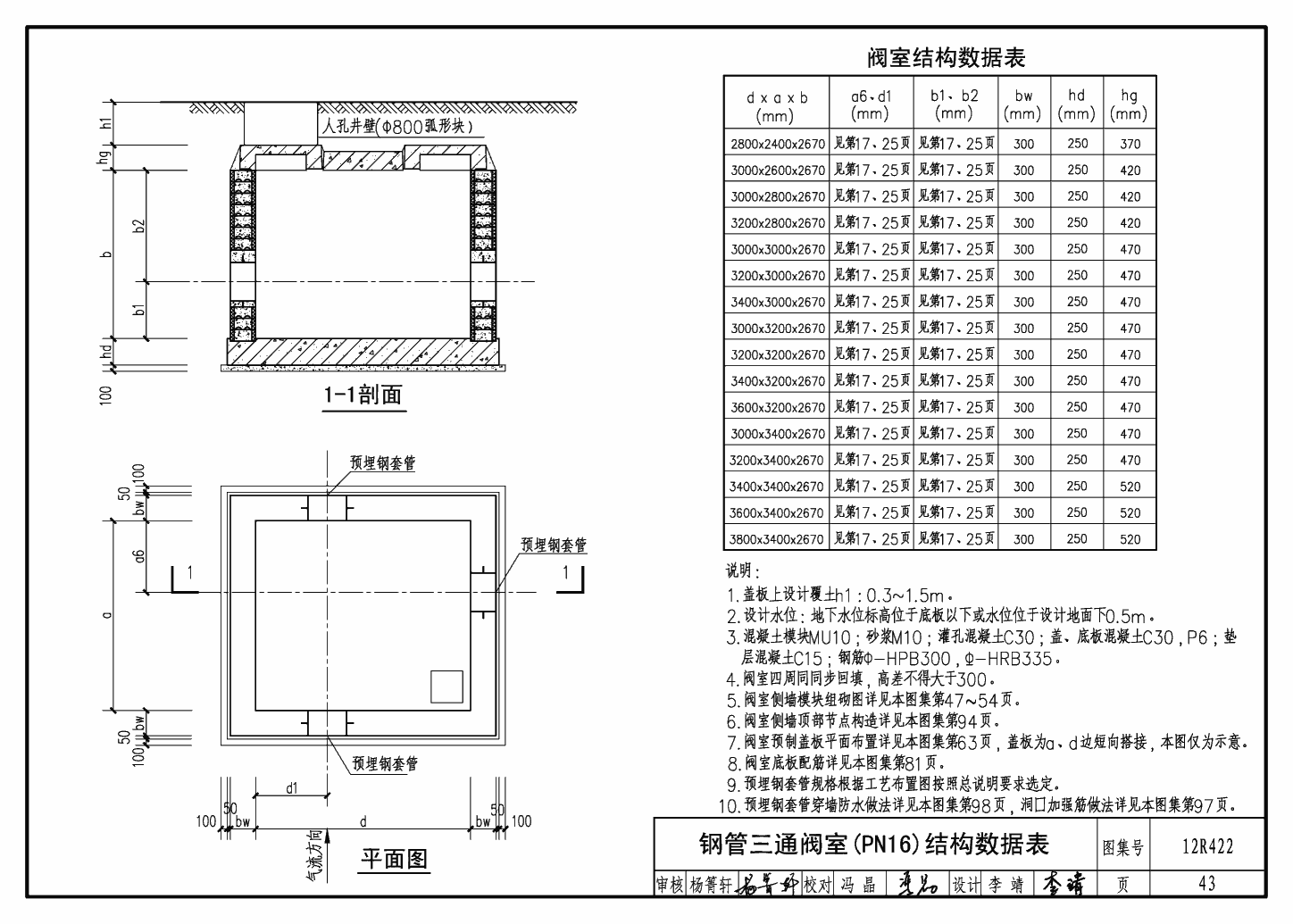

| 鋼管三通閥室（PN16）結構數據表 | 43 |
| 鋼管單管閥室（PN25）結構數據表 | 44 |
| 鋼管雙管閥室（PN25）結構數據表 | 45 |
| 鋼管三通閥室（PN25）結構數據表 | 46 |
| 平面組砌圖（30M-1） | 47 |
| 平面組砌圖（30M-2） | 48 |
| 平面組砌圖（30M-3） | 49 |
| 平面組砌圖（30M-4） | 50 |
| 平面組砌圖（40M-1） | 51 |
| 平面組砌圖（40M-2） | 52 |
| 平面組砌圖（40M-3） | 53 |
| 平面組砌圖（40M-4） | 54 |
| 鋼管單管閥室（PN16、PN25）模塊數量統計表 | 55 |
| 鋼管雙管閥室（PN16）模塊數量統計表 | 56 |
| 鋼管雙管閥室（PN25）模塊數量統計表 | 57 |
| 鋼管三通閥室（PN16）模塊數量統計表 | 58 |
| 鋼管三通閥室（PN25）模塊數量統計表 | 59 |
| 鋼管單管閥室預制蓋板布置圖 | 60 |
| 鋼管雙管閥室（PN16）預制蓋板布置圖 | 61 |
| 鋼管雙管閥室（PN25）預制蓋板布置圖 | 62 |

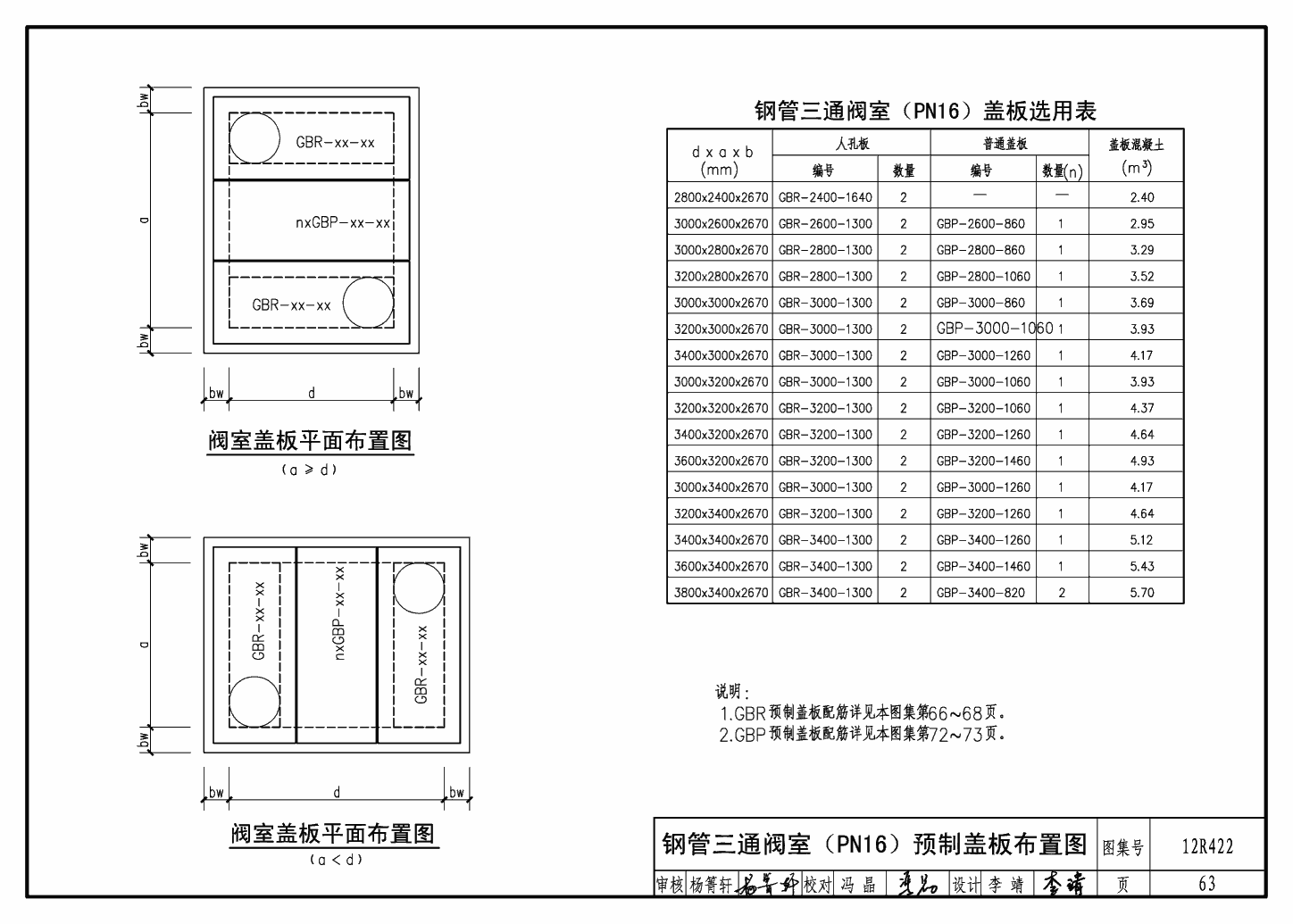

| 鋼管三通閥室（PN16）預制蓋板布置圖 | 63 |
| 鋼管三通閥室（PN25）預制蓋板布置圖 | 64 |

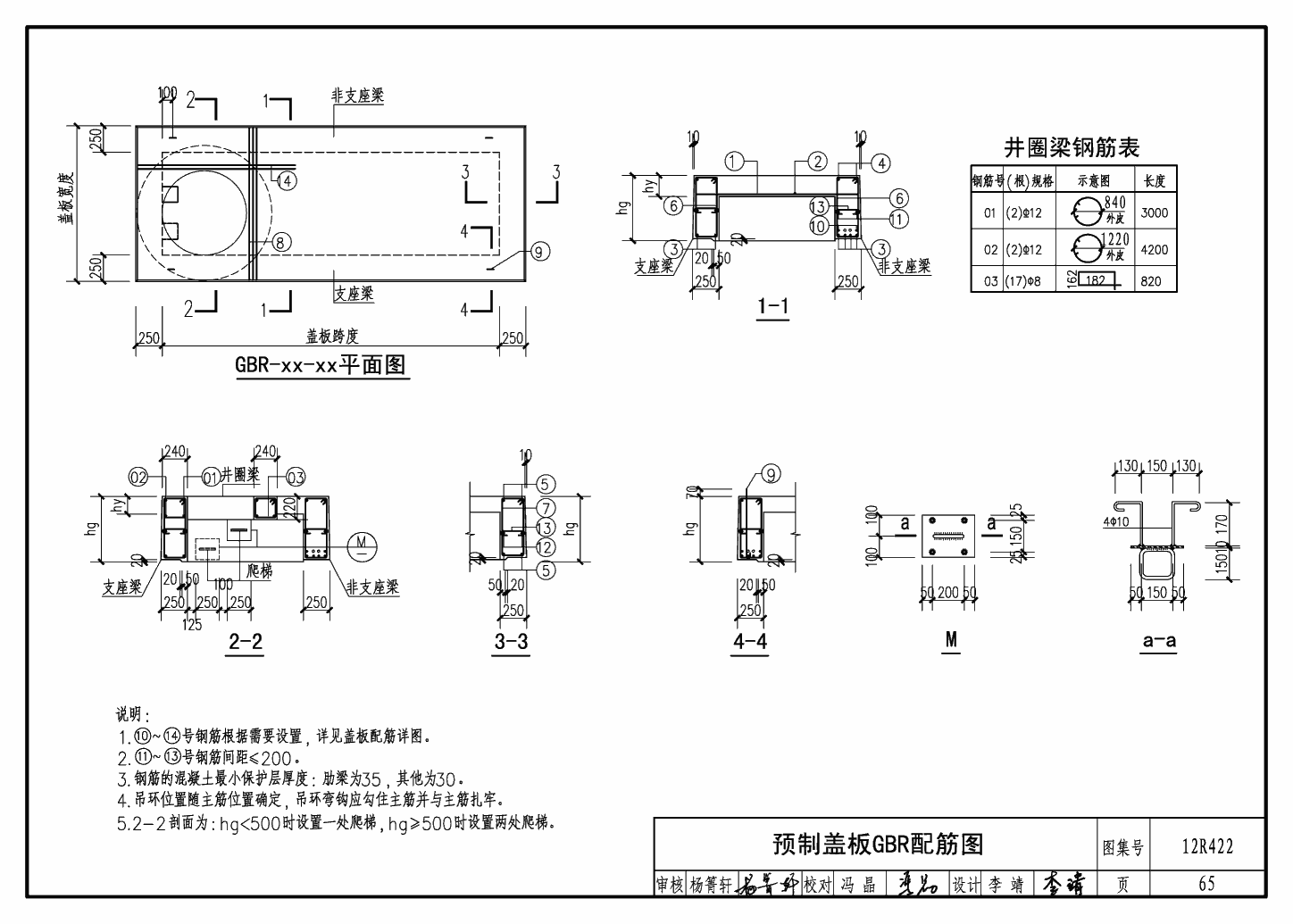

| 預制蓋板GBR配筋圖 | 65 |
| 預制蓋板GBR鋼筋表 | 66 |
| 預制蓋板GBP、GBC配筋圖 | 69 |
| 預制蓋板GBC鋼筋表 | 70 |
| 預制蓋板GBP鋼筋表 | 72 |
| 鋼管單管閥室側墻鋼筋表 | 74 |
| 鋼管雙管閥室側墻鋼筋表 | 75 |
| 鋼管三通閥室側墻鋼筋表 | 76 |
| 閥室底板結構圖 | 77 |
| 鋼管單管閥室底板鋼筋表 | 78 |
| 鋼管雙管閥室（PN16）底板鋼筋表 | 79 |
| 鋼管雙管閥室（PN25）底板鋼筋表 | 80 |
| 鋼管三通閥室（PN16）底板鋼筋表 | 81 |
| 鋼管三通閥室（PN25）底板鋼筋表 | 82 |
| 管溝結構數據表 | 84 |
| 鋼管管溝側墻鋼筋表 | 85 |
| 管溝預制蓋板GB配筋圖 | 86 |
| 鋼管管溝底板配筋圖 | 87 |
| 聚乙烯管管溝底板配筋圖 | 88 |
| 管道支墩結構圖 | 89 |
| 聚乙烯管單管閥室結構圖 | 90 |
| 聚乙烯管雙管閥室結構圖 | 91 |
| 閥室防水做法 | 92 |
| 管溝變形縫做法詳圖 | 93 |
| 閥室（管溝）側墻頂部節點及蓋板接縫詳圖 | 94 |
| 閥室（管溝）側墻配筋構造示意圖 | 95 |
| 閥室人孔、爬梯、集水坑做法 | 96 |

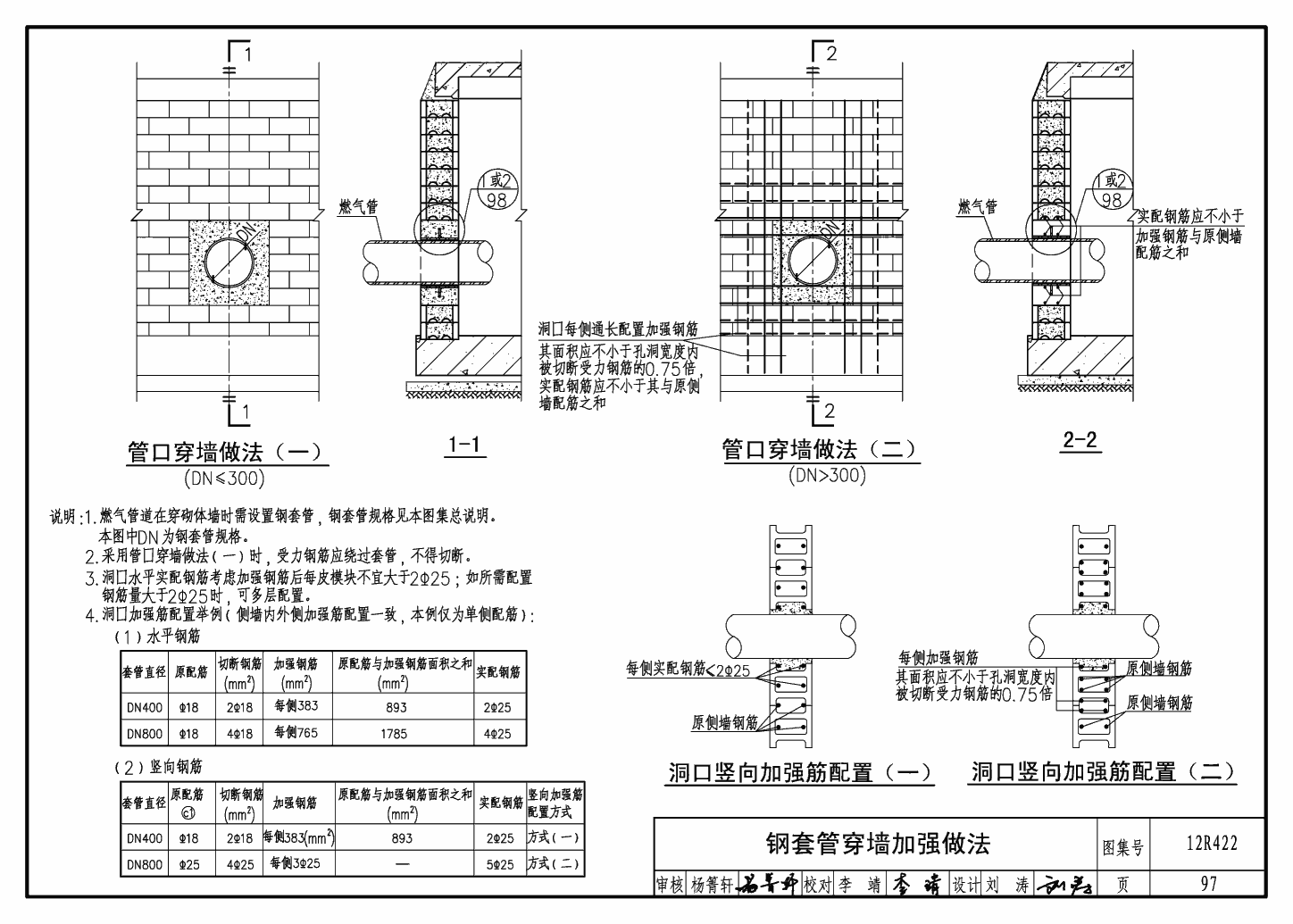

| 鋼套管穿墻加強做法 | 97 |
| 鋼套管穿墻防水做法 | 98 |
| 閥室踏步位置、安裝圖 | 99 |
| 踏步詳圖 | 100 |
| 鋼爬梯詳圖 | 101 |
| Φ800輕、重型鑄鐵井蓋圖 | 102 |
