11S405-3：建筑給水復合類塑料管道安裝
- 圖集編號
- 11S405-3
- 圖集名稱
- 建筑給水復合類塑料管道安裝
- 主編單位
- 廣西華藍設計（集團）有限公司
內容簡介
11S405-3《建筑給水復合類塑料管道安裝》主要編制了包括鋁塑復合管（dn16～75）、PP-R及PE-RT穩態復合管（dn20～75）、鋁合金塑料復合管（dn20～110）等三種復合塑料管道的性能和規格；卡壓式連接、卡套式連接、雙熱熔連接、熱熔連接、法蘭連接、螺紋連接等安裝詳圖；管道橫管、立管、支管及伸縮節的安裝圖；常用管件。
備注
替代02SS405-3
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 管道規格及性能 | |
| 搭接焊式鋁塑復合管力學性能 | 12 |
| 搭接焊式鋁塑復合管力學性能及規格尺寸 | 13 |
| 對接焊式鋁塑復合管力學性能 | 14 |
| 對接焊式鋁塑復合管力學性能及規格尺寸 | 15 |
| 鋁塑復合管卡壓式管件物理力學性能 | 16 |
| 鋁塑復合管卡壓式管件規格尺寸 | 17 |
| 鋁塑復合管卡套式和雙熱熔承插式管件物理力學性能 | 18 |
| 鋁塑復合管卡套式和雙熱熔承插式管件規格尺寸 | 19 |
| PP-R塑鋁穩態復合管物理力學性能 | 20 |
| PP-R塑鋁穩態復合管材、管件的物理力學性能 | 21 |
| PE-RT塑鋁穩態復合管物理力學性能 | 22 |

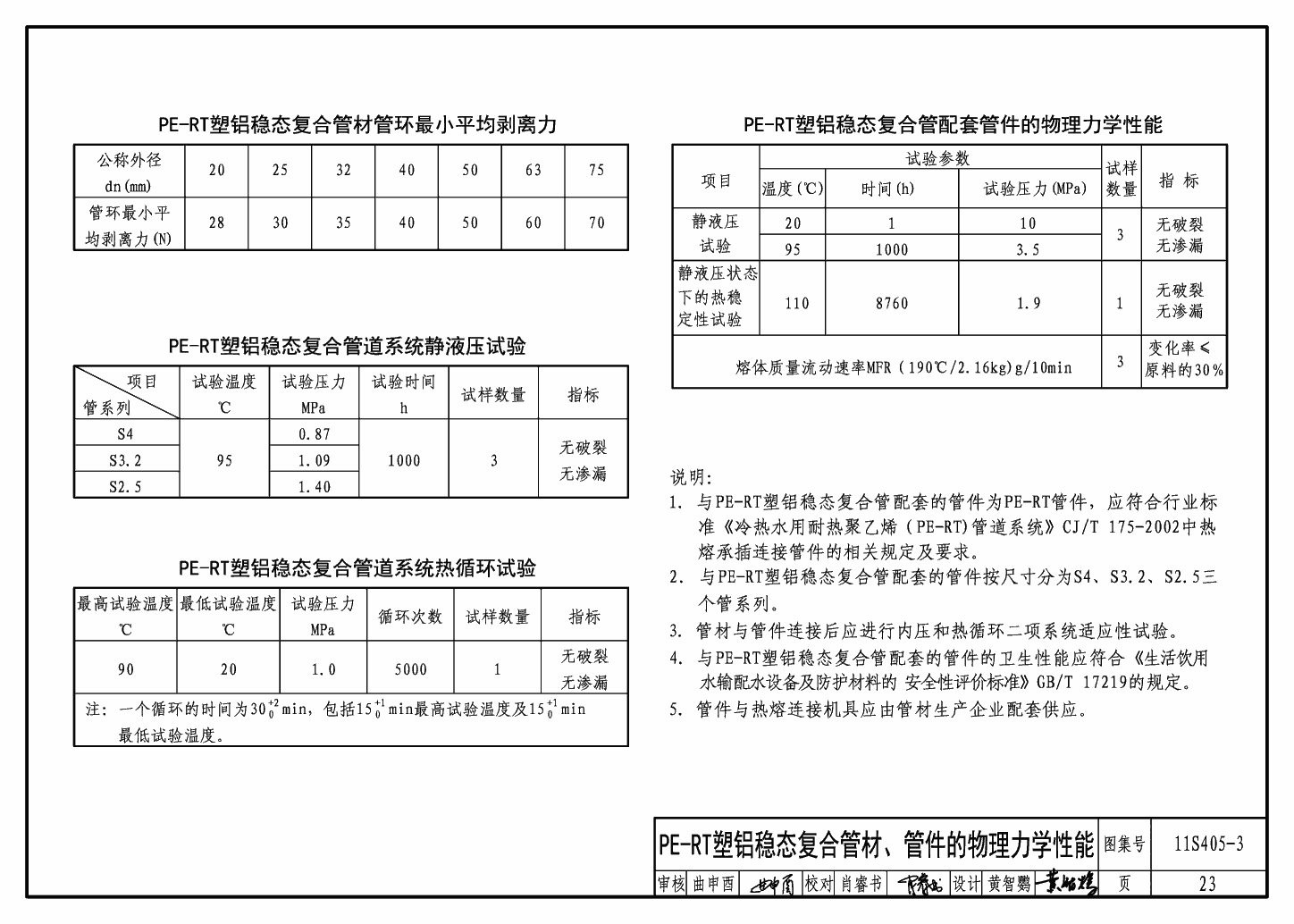

| PE-RT塑鋁穩態復合管材、管件的物理力學性能 | 23 |
| PP-R（PE-RT）塑鋁穩態復合管材規格尺寸 | 24 |
| 鋁合金襯塑復合管物理力學性能 | 25 |
| 鋁合金襯塑復合管材規格尺寸 | 26 |
| 管道連接 | |
| 鋁塑復合管卡壓式連接 | 27 |
| 鋁塑復合管卡套式連接 | 28 |
| 鋁塑復合管雙熱熔承插式連接 | 29 |
| 塑鋁穩態復合管熱熔承插連接 | 30 |
| 鋁合金襯塑復合管熱熔承插連接 | 31 |

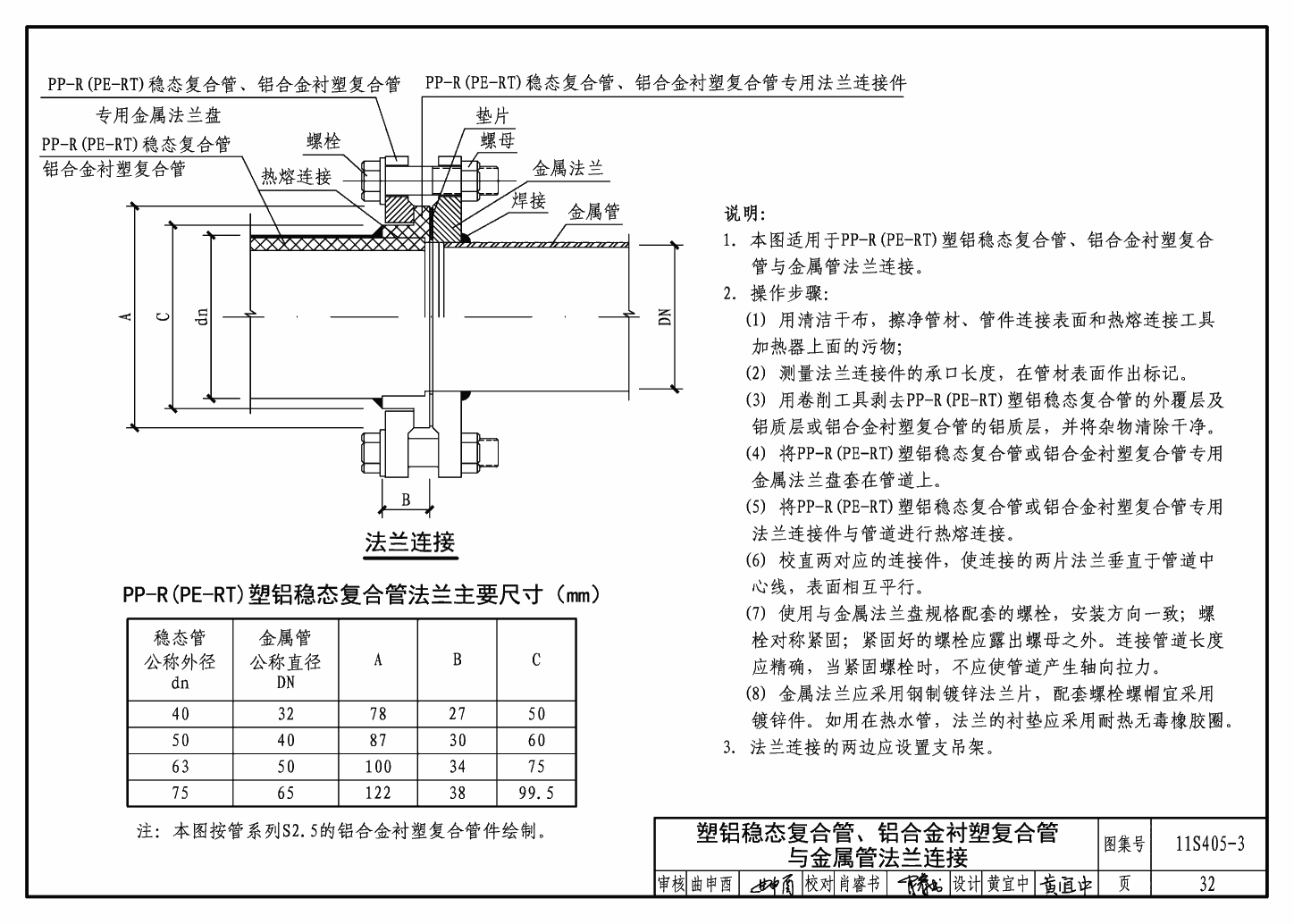

| 塑鋁穩態復合管、鋁合金襯塑復合管與金屬管法蘭連接 | 32 |
| 鋁塑復合管與其他材質給水管螺紋連接 | 33 |
| 塑鋁穩態復合管、鋁合金襯塑復合管與其他材質給水管螺紋連接 | 34 |
| 橫管、立管、支管及伸縮節安裝 | |
| 橫管安裝（一） | 35 |
| 橫管安裝（二） | 36 |
| 立管安裝 | 37 |
| 支管安裝 | 38 |
| 多球橡膠伸縮節安裝 | 39 |
| 相關技術資料 | |
| 鋁塑復合管 | |
| 鋁塑復合管卡壓式管件（一） | 40 |
| 鋁塑復合管卡壓式管件（二） | 41 |
| 鋁塑復合管卡壓式管件（三） | 42 |
| 鋁塑復合管卡套式管件（一） | 43 |
| 鋁塑復合管卡套式管件（二） | 44 |
| 鋁塑復合管雙熱熔管件（一） | 45 |
| 鋁塑復合管雙熱熔管件（二） | 46 |
| 鋁塑復合管雙熱熔管件（三） | 47 |
| 鋁塑復合管雙熱熔管件（四） | 48 |
| 塑鋁穩態復合管 | |
| 塑鋁穩態復合管熱熔管件（一） | 49 |
| 塑鋁穩態復合管熱熔管件（二） | 50 |
| 塑鋁穩態復合管熱熔管件（三） | 51 |
| 塑鋁穩態復合管熱熔管件（四） | 52 |
| 塑鋁穩態復合管熱熔管件（五） | 53 |
| 塑鋁穩態復合管熱熔管件（六） | 54 |
| 鋁合金襯塑復合管 | |
| 鋁合金襯塑復合管熱熔管件（一） | 55 |
| 鋁合金襯塑復合管熱熔管件（二） | 56 |
| 鋁合金襯塑復合管熱熔管件（三） | 57 |
