11G521-1：鋼檁條（冷彎薄壁卷邊槽鋼、冷彎薄壁斜卷邊Z形鋼、高頻焊接薄壁H型鋼）
- 圖集編號
- 11G521-1
- 圖集名稱
- 鋼檁條（冷彎薄壁卷邊槽鋼、冷彎薄壁斜卷邊Z形鋼、高頻焊接薄壁H型鋼）
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
內容簡介
本圖集集合了工程中常用的檁條形式，并提供了設計原則、選用指標、構造做法,適用于我國非抗震地區、抗震設防烈度小于等于9度地區工業與民用建筑的圍護結構設計。包括：冷彎薄壁卷邊槽鋼（C形鋼）檁條，截面高度120mm~300mm，適用跨度4m~9m；冷彎薄壁斜卷邊Z形鋼檁條，截面高度120mm~300mm，適用跨度4m~9m；高頻焊接薄壁H型鋼檁條，截面高度150mm~350mm，適用跨度6m~12m。并提供了設計原則、選用指標、構造做法,適用于我國非抗震地區、抗震設防烈度小于等于9度地區工業與民用建筑的圍護結構設計。
備注
替代10G521-1
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 冷彎薄壁卷邊槽鋼檁條 | |

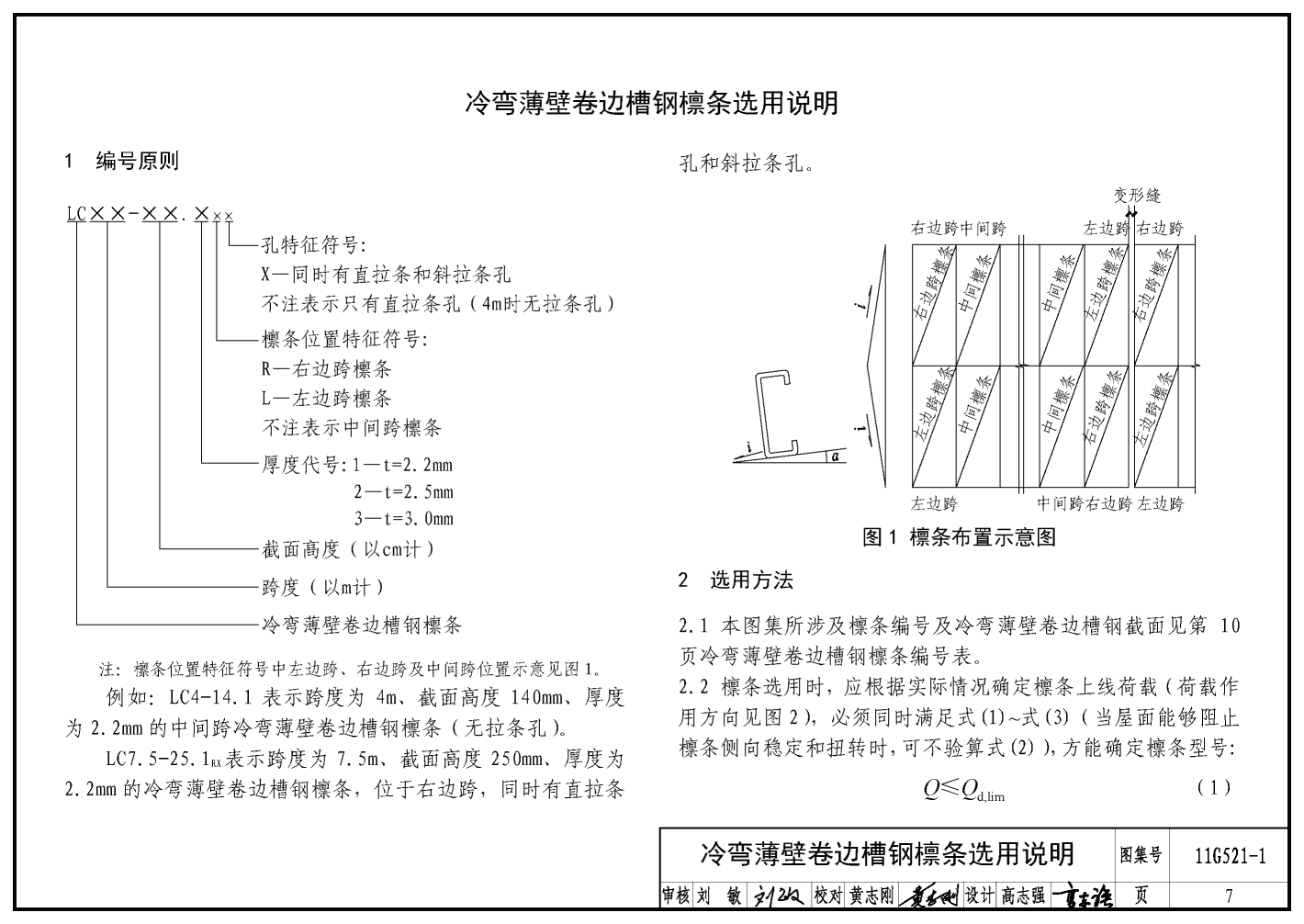

| 冷彎薄壁卷邊槽鋼檁條選用說明 | 7 |
| 冷彎薄壁卷邊槽鋼檁條編號表 | 10 |
| 冷彎薄壁卷邊槽鋼檁條選用表(4m) | 11 |
| 冷彎薄壁卷邊槽鋼檁條選用表(4.5m) | 12 |
| 冷彎薄壁卷邊槽鋼檁條選用表(5m) | 13 |
| 冷彎薄壁卷邊槽鋼檁條選用表(6m) | 14 |

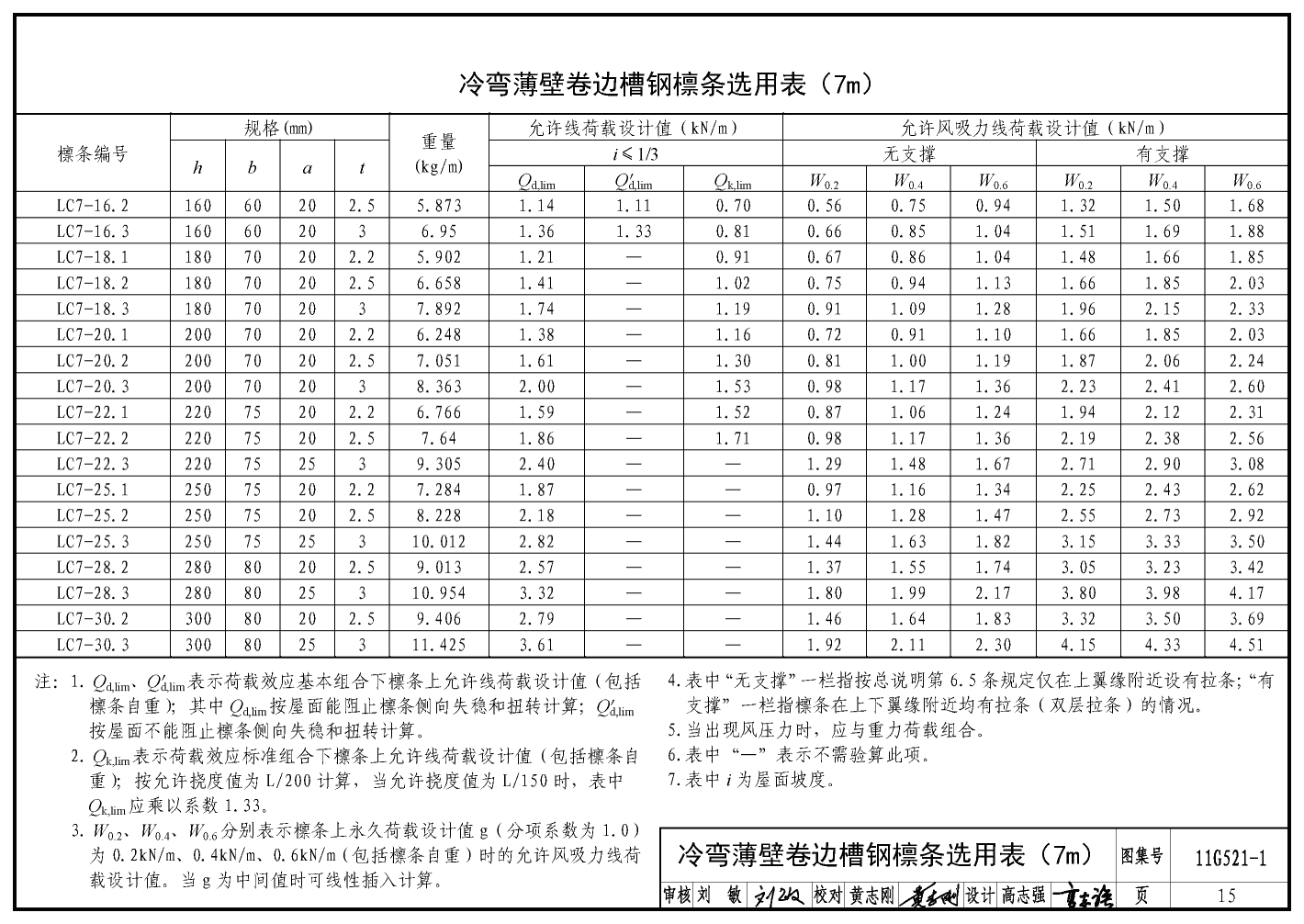

| 冷彎薄壁卷邊槽鋼檁條選用表(7m) | 15 |
| 冷彎薄壁卷邊槽鋼檁條選用表(7.5m) | 16 |
| 冷彎薄壁卷邊槽鋼檁條選用表(8、9m) | 17 |
| 冷彎薄壁卷邊槽鋼檁條模板圖 | 18 |

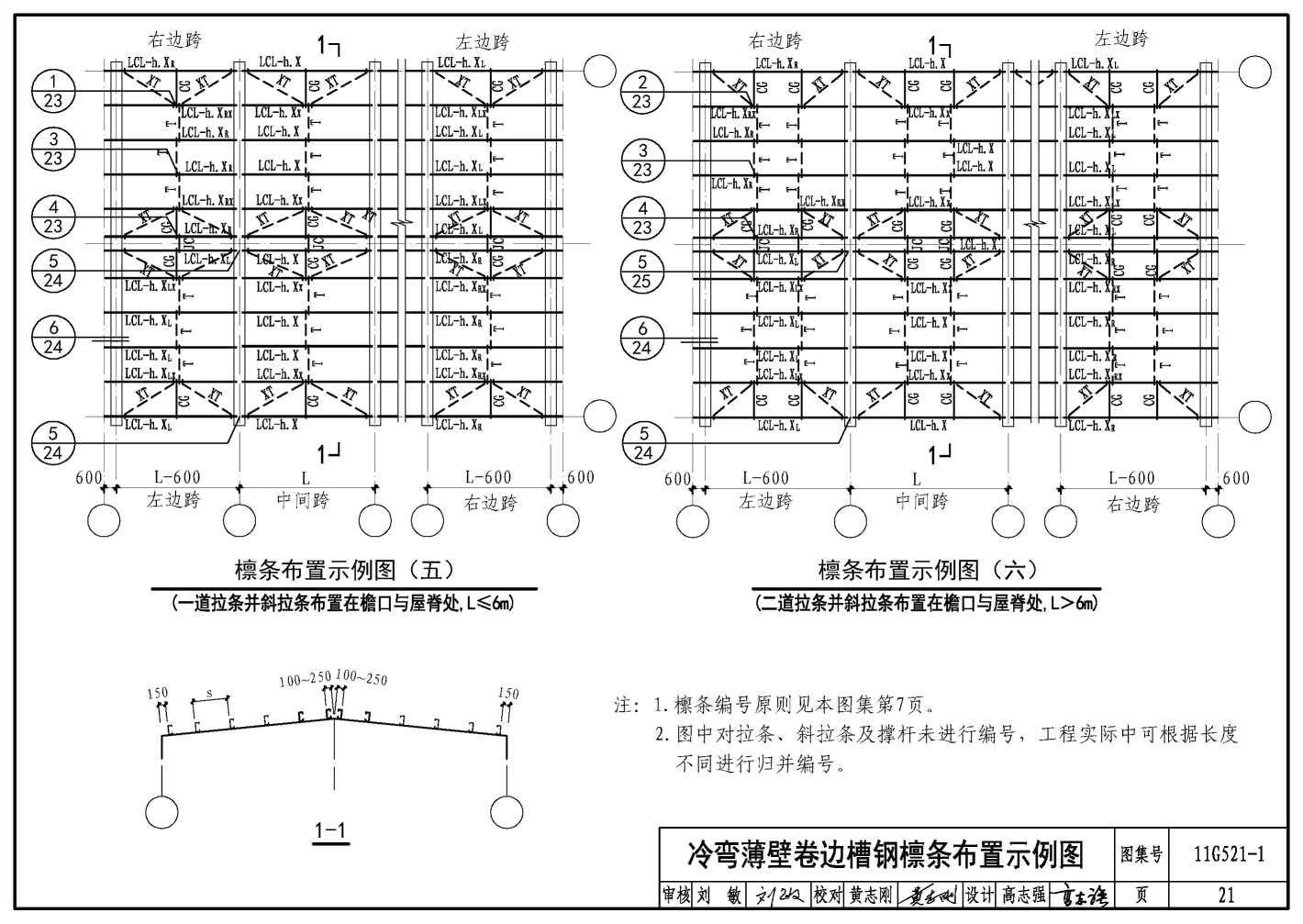

| 冷彎薄壁卷邊槽鋼檁條布置示例圖 | 20 |
| 冷彎薄壁卷邊槽鋼檁條安裝節點圖 | 23 |
| 冷彎薄壁斜卷邊Z形鋼檁條 | |
| 冷彎薄壁斜卷邊Z形鋼檁條選用說明 | 25 |
| 冷彎薄壁斜卷邊Z形鋼檁條編號表 | 28 |
| 冷彎薄壁斜卷邊Z形鋼檁條選用表(4m) | 29 |
| 冷彎薄壁斜卷邊Z形鋼檁條選用表(4.5m) | 30 |
| 冷彎薄壁斜卷邊Z形鋼檁條選用表(5m) | 31 |
| 冷彎薄壁斜卷邊Z形鋼檁條選用表(6m) | 32 |
| 冷彎薄壁斜卷邊Z形鋼檁條選用表(7m) | 33 |
| 冷彎薄壁斜卷邊Z形鋼檁條選用表(7.5m) | 34 |
| 冷彎薄壁斜卷邊Z形鋼檁條選用表(8、9m) | 35 |
| 冷彎薄壁斜卷邊Z形鋼檁條模板圖 | 36 |
| 冷彎薄壁斜卷邊Z形鋼檁條布置示例圖 | 38 |
| 冷彎薄壁斜卷邊Z形鋼檁條安裝節點圖 | 41 |
| 高頻焊接薄壁H型鋼檁條 | |
| 高頻焊接薄壁H型鋼檁條選用說明 | 43 |
| 高頻焊接薄壁H型鋼檁條編號表 | 46 |
| 高頻焊接薄壁H型鋼檁條選用表(6m) | 47 |
| 高頻焊接薄壁H型鋼檁條選用表(7、7.5m) | 48 |
| 高頻焊接薄壁H型鋼檁條選用表(8、9m) | 49 |
| 高頻焊接薄壁H型鋼檁條選用表(10、11m) | 50 |
| 高頻焊接薄壁H型鋼檁條選用表(12m) | 51 |
| 高頻焊接薄壁H型鋼檁條模板圖 | 52 |
| 高頻焊接薄壁H型鋼檁條布置示例圖 | 53 |
| 高頻焊接薄壁H型鋼檁條安裝節點圖 | 56 |
| 隅撐安裝節點 | 58 |
| 拉條、撐桿詳圖 | 59 |
| 檁托詳圖 | 60 |
| 檁托選用表 | 61 |
樣張
