10MR604-1：城市道路－人行天橋
- 圖集編號
- 10MR604-1
- 圖集名稱
- 城市道路－人行天橋
- 定價
- 62.00 元
- 開本
- 8 開
- 主編單位
- 北京城建設計研究總院有限責任公司
- 北京市市政工程研究院
內容簡介
10MR604-1《城市道路—人行天橋》國家標準設計圖集適用于抗震設防烈度為8度（地震動峰值加速度≤0.30g）及以下地區，Ⅰ～Ⅲ類場地的人行天橋施工圖設計。人行天橋上部條件為簡支鋼箱梁，橋?qū)挿譃?.3米與4.3米兩種，墩柱為鋼管混凝土結構，基礎采用樁基礎；天橋平面布置為工字形，跨度范圍為15m～30m；兩側對應設置鋼梯道、鋼坡道，對應橋?qū)捪鄳?yīng)梯（坡）道寬度2.9m、3.5m；附屬設施主要包括橋面鋪裝、欄桿等。主要內容有人行天橋總圖、主梁構造圖、梯（坡）道構造圖、基礎圖、欄桿、使用示例等幾部分。設計師可參考設計示例的指示直接選用，條理清晰，方便實用。
目錄
| 目錄 | 1 |
|---|---|

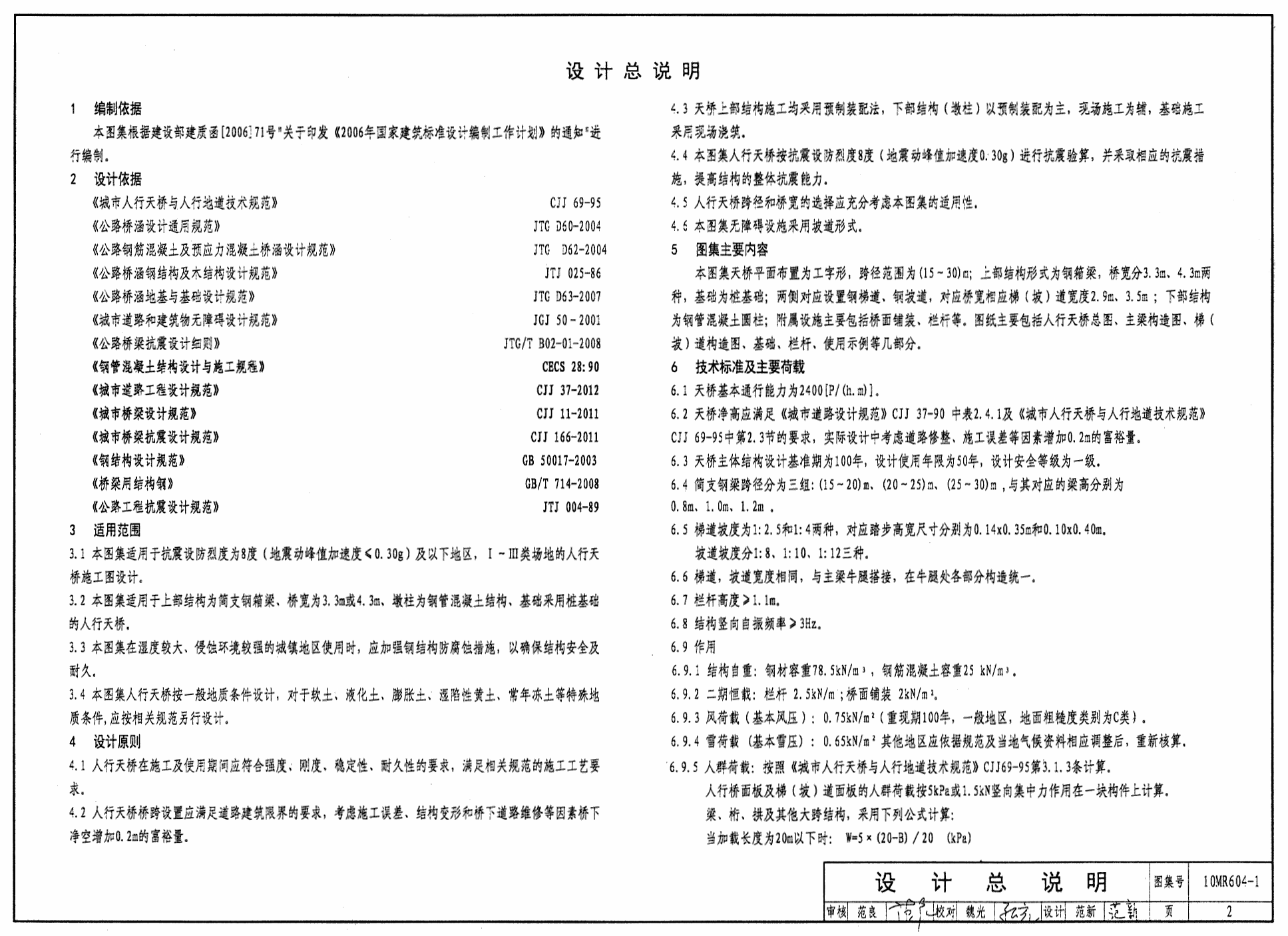

| 設計總說明 | 2 |

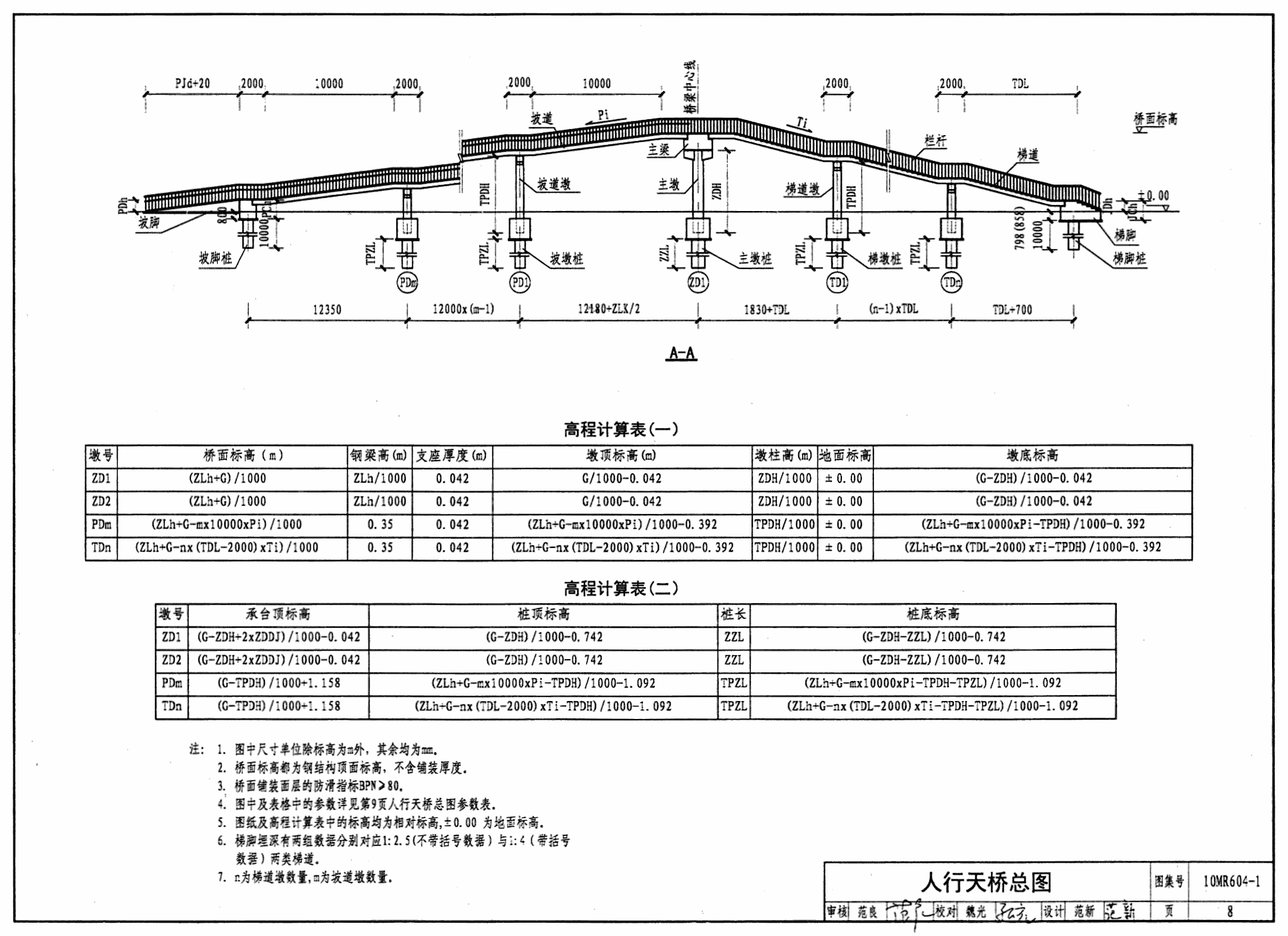

| 人行天橋總圖 | 7 |
| 人行天橋總圖參數表 | 9 |
| 簡支鋼箱梁主梁構造圖 | 11 |
| 簡支鋼箱梁主梁材料表 | 15 |
| 梯道構造圖 | 16 |
| 梯道材料表 | 19 |
| 坡道構造圖 | 20 |
| 坡道材料表 | 22 |

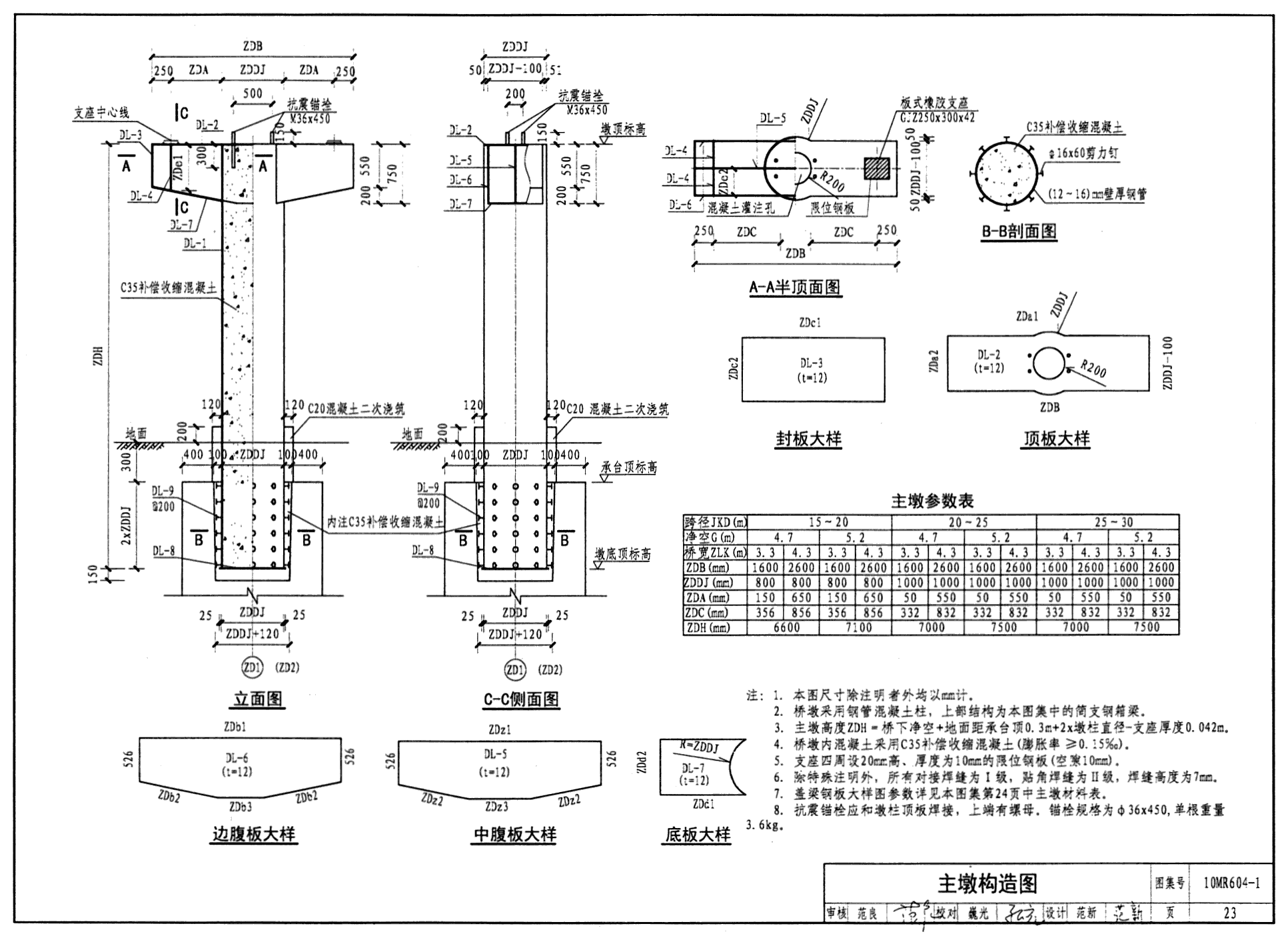

| 主墩構造圖 | 23 |
| 主墩材料表 | 24 |

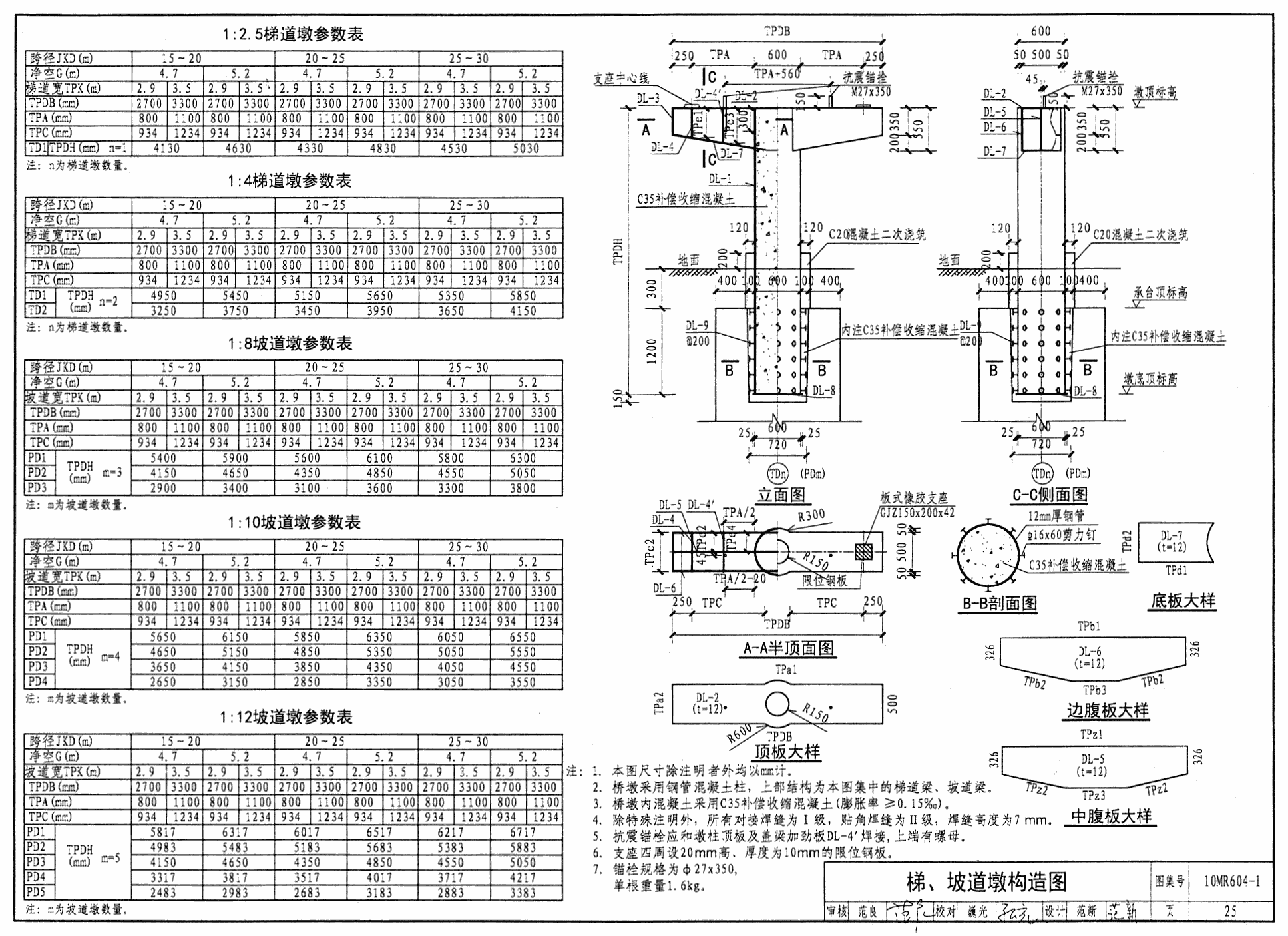

| 梯、坡道墩構造圖 | 25 |
| 1:2.5梯道墩材料表 | 26 |
| 1:4梯道墩材料表 | 27 |
| 1:8坡道墩材料表 | 28 |
| 1:10坡道墩材料表 | 29 |
| 1:12坡道墩材料表 | 30 |
| 梯腳結構圖 | 31 |
| 1:2.5梯腳材料表 | 33 |
| 1:4梯腳材料表 | 34 |
| 坡腳結構圖 | 35 |
| 1:8坡腳材料表 | 37 |
| 1:10坡腳材料表 | 38 |
| 1:12坡腳材料表 | 39 |
| 基礎結構圖 | 40 |
| 欄桿構造圖 | 43 |
| 橋面鋪裝圖 | 44 |
| 墩柱底主要荷載表 | 45 |
| 工程算例 | 46 |
樣張
