11SG534：帶水平段鋼斜梯（45°）

圖集編號

11SG534

圖集名稱

帶水平段鋼斜梯（45°）

定價

42.00 元

開本

16 開

主編單位

中國昆侖工程公司（大慶石化工程有限公司）

圖集咨詢

圖集購買

內容簡介

　　本圖集適用于一般工業與民用建、構筑物帶平臺鋼斜梯，鋼斜梯的角度為45度。圖集給出了一端帶平臺、兩端帶平臺、平臺高小于20m、平臺高大于20m等20種；鋼斜梯踏板和平臺板分花紋鋼板和鍍鋅鋼格柵板；各鋼斜梯詳圖及節點詳圖，支撐斜梯的工字鋼及三角支架詳圖以及各桿件的選用表。設計及施工人員可直接選用圖集的構件，并照?qǐng)D施工。

目錄	1
總說明	3
大樣圖
XT₁大樣圖	A1
XT₂大樣圖	A2
XT₃大樣圖	A3
XT₄大樣圖	A4
XT₅大樣圖	A5
XT₆大樣圖	A6
XT₇大樣圖	A7
XT₈大樣圖	A8
XT₉大樣圖	A9
XT₁₀大樣圖	A10
XT_1a大樣圖	A11
XT_2a大樣圖	A12
XT_3a大樣圖	A13
XT_4a大樣圖	A14
XT_5a大樣圖	A15
XT_6a大樣圖	A16
XT_7a大樣圖	A17
XT_8a大樣圖	A18
XT_9a大樣圖	A19
XT_10a大樣圖	A20
節點詳圖
XT_{1、2、6、7、1a、2a、6a、7a}基礎詳圖	B1

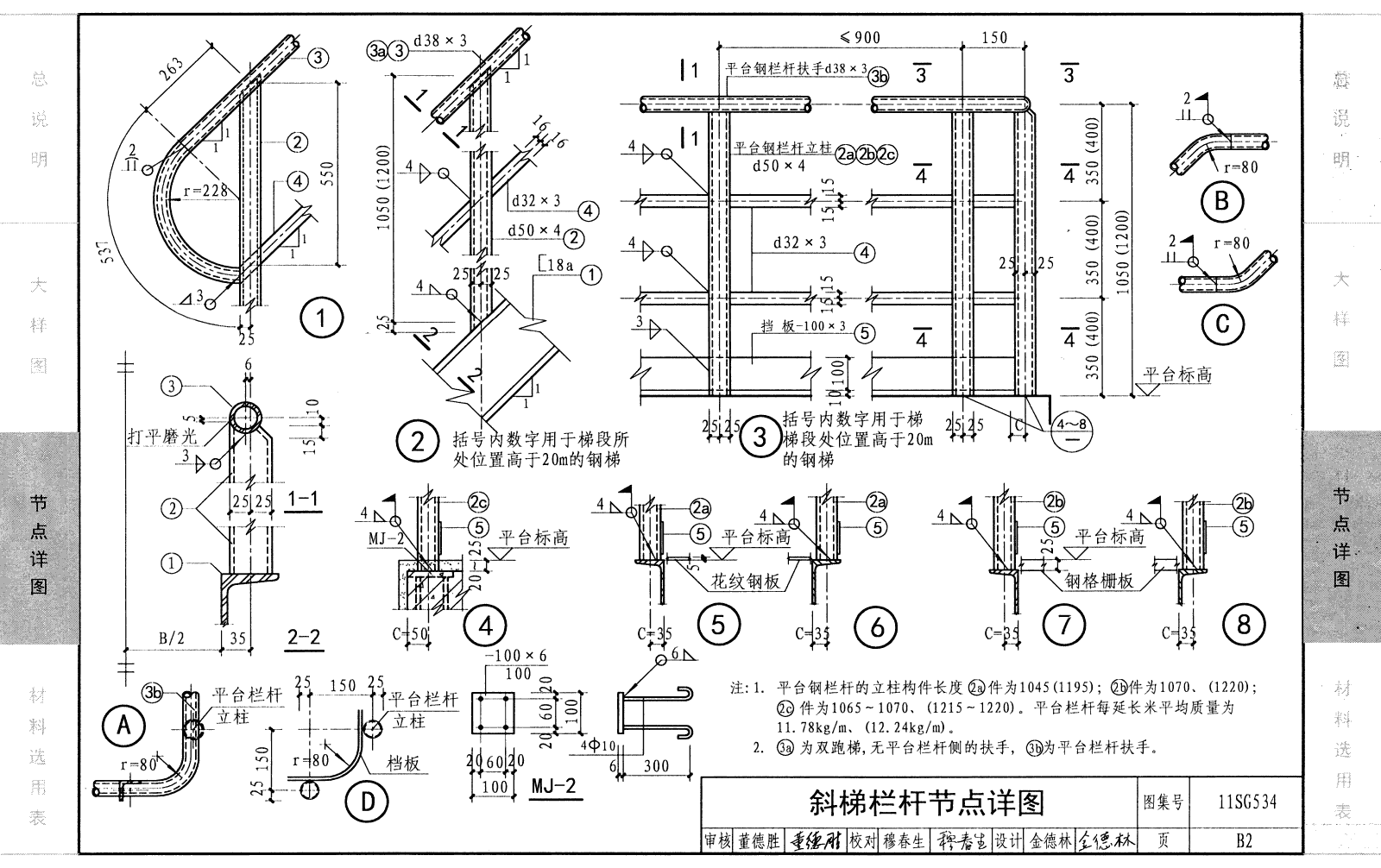

斜梯欄桿節點詳圖	B2
平臺板為花紋鋼板的梯梁及平臺板節點詳圖	B3
平臺板為花紋鋼板的梯梁與支座連接節點詳圖	B4
XT_1～3、XT_1a～3a、XT_5～8、XT_5a～8a、XT₁₀、XT_10a斜梯扶手節點詳圖	B6
XT₄、XT₉、XT_4a、XT_9a斜梯扶手節點詳圖	B7
平臺板為鋼格柵板的梯梁及平臺板節點詳圖	B8
平臺板為鋼格柵板的梯梁與支座連接節點詳圖	B9
花紋鋼板踏步板詳圖	B11
鋼格柵板踏步板詳圖	B12
懸臂工字鋼梁	B13
工字鋼三角支架	B15
材料選用表
梁加勁肋詳圖	C1

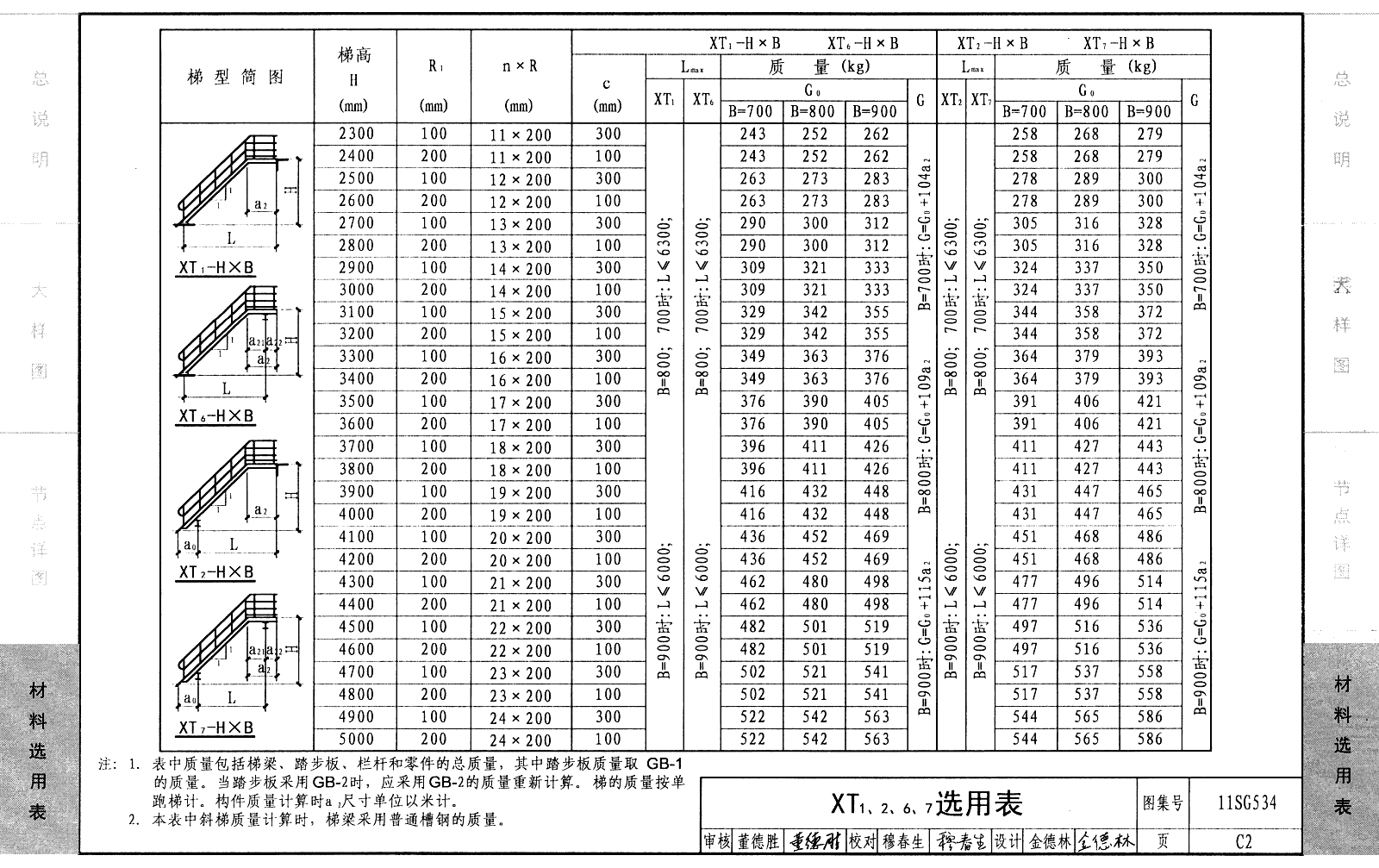

XT_{1、2、6、7}選用表	C2
XT_{1、2、6、7}材料表	C3
XT_{3～5、8～10}選用表（一）	C4
XT_{3～5、8～10}材料表（一）	C5
XT_{3～5、8～10}選用表（二）	C6
XT_{3～5、8～10}材料表（二）	C7
XT_{1a、2a、6a、7a}選用表	C8
XT_{1a、2a、6a、7a}材料表	C9
XT_{3a～5a、8a～10a}選用表（一）	C10
XT_{3a～5a、8a～10a}材料表（一）	C11
XT_{3a～5a、8a～10a}選用表（二）	C12
XT_{3a～5a、8a～10a}材料表（二）	C13
