12S522：混凝土模塊式排水檢查井
- 圖集編號
- 12S522
- 圖集名稱
- 混凝土模塊式排水檢查井
- 定價
- 59.00 元
- 開本
- 16 開
- 主編單位
- 北京市市政工程設計研究總院
內容簡介
12S522 《混凝土模塊式排水檢查井》適用于市政及工業與民用建筑室外無內壓的圓形排水管道。雨水管道管徑D＝200～2000mm，污水管道管徑D=200～1500mm，檢查井蓋板以上設計覆土厚度在0.4～4.0m之間。結構抗震設防烈度不大于8度（0.2g、0.30g）。矩形井按有地下水及無地下水兩種情況設計，其余均按有地下水設計。
主要內容包括：Φ700～Φ1500mm圓形、直線和90°三（四）通矩形混凝土模塊式排水檢查井選用與施工詳圖；Φ900～Φ1500mm圓形沉泥井選用與施工詳圖；矩形和半圓形豎槽式混凝土模塊式跌水井選用與施工詳圖。
本圖集根據混凝土模塊產品及其作為井室墻體材料的砌筑技術發展，對05SS522《混凝土模塊式排水檢查井》進行修編。本圖集采用混凝土模塊作為排水檢查井墻體的砌筑材料替代粘土實心磚，對節約土地資源、保護生態環境將起到積極作用。
備注
替代05SS522
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 通用詳圖 | |
| 典型模塊尺寸及代碼表 | 12 |
| 檢查井井墻底部構造示意圖、蓋板安裝節點大樣圖 | 13 |
| 井墻配筋大樣圖 | 14 |
| 跌水井井墻構造柱做法大樣圖 | 15 |
| 圓形管道穿墻做法大樣圖 | 16 |
| 預制蓋板模板大樣圖 | 17 |
| 圓形檢查井 | |
| 圓形檢查井管道接入組合表 | 18 |

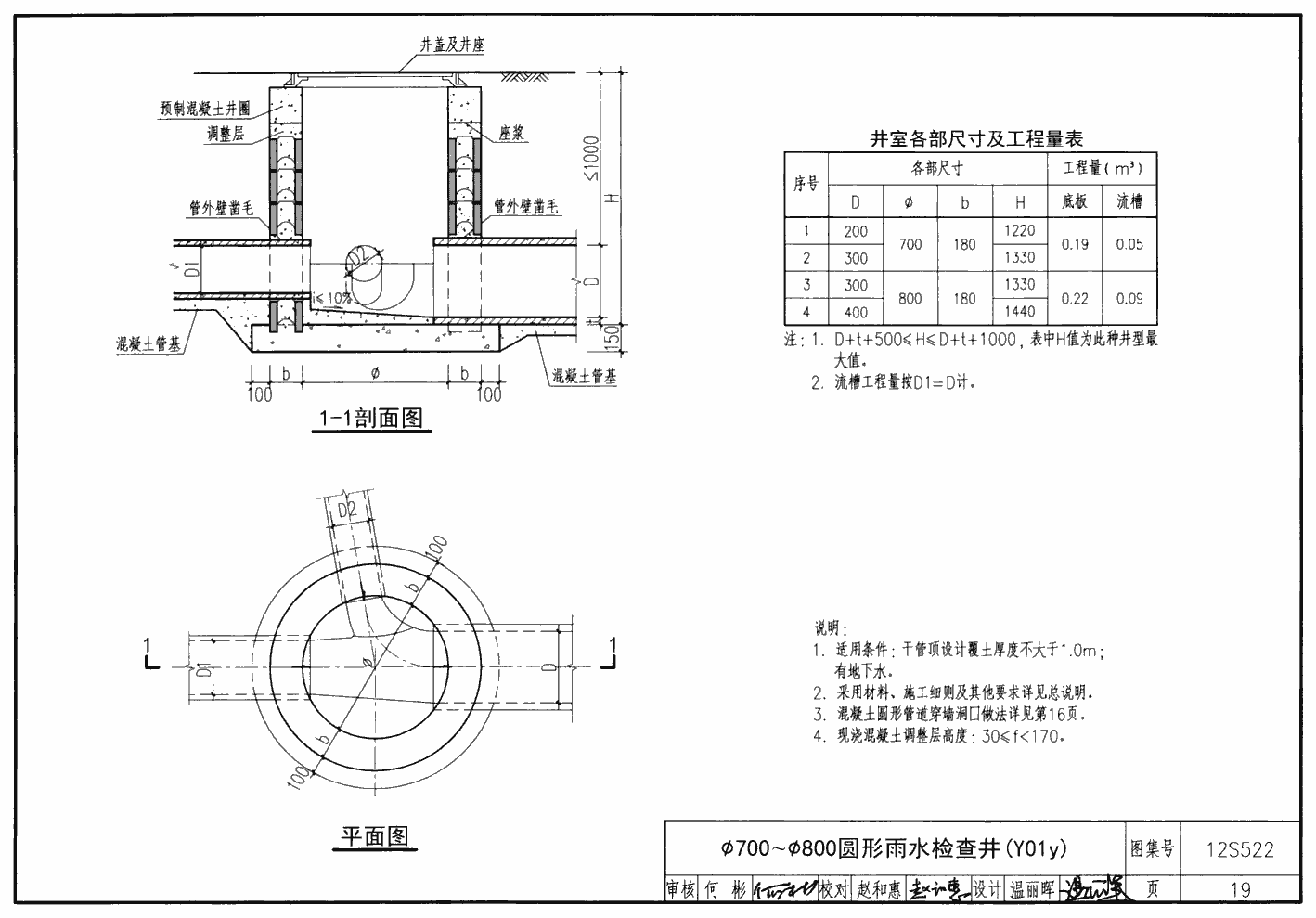

| Φ700～Φ800圓形雨水檢查井（Y01y） | 19 |
| Φ700～Φ800圓形污水檢查井（Y01w） | 20 |
| Φ900～Φ1500圓形雨水檢查井（Y02y） | 21 |
| Φ900～Φ1500圓形污水檢查井（Y02w） | 22 |
| 圓形檢查井組砌圖 | 23 |
| Φ900～Φ1500圓形檢查井井室各部尺寸表 | 24 |
| Φ700～Φ1500圓形檢查井模塊用量表 | 25 |

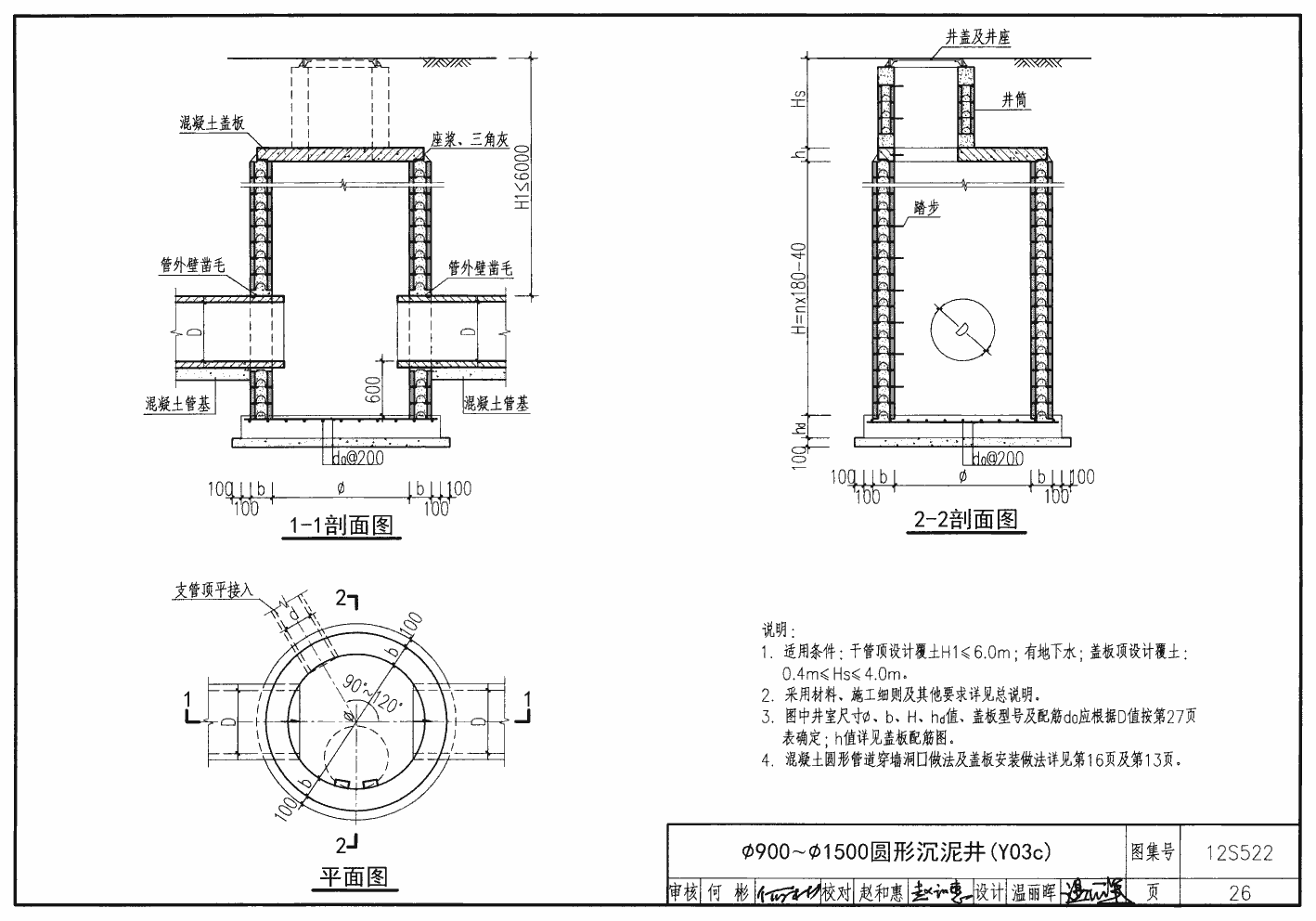

| Φ900～Φ1500圓形沉泥井（Y03c） | 26 |
| Φ900～Φ1500圓形沉泥井井室各部尺寸表及模塊用量表 | 27 |
| Φ900圓形檢查井蓋板配筋Y02B09 | 28 |
| Φ1100圓形檢查井蓋板配筋Y02B11 | 29 |
| Φ1300圓形檢查井蓋板配筋Y02B13 | 30 |
| Φ1500圓形檢查井蓋板配筋Y02B15 | 31 |
| 矩形直線檢查井 | |

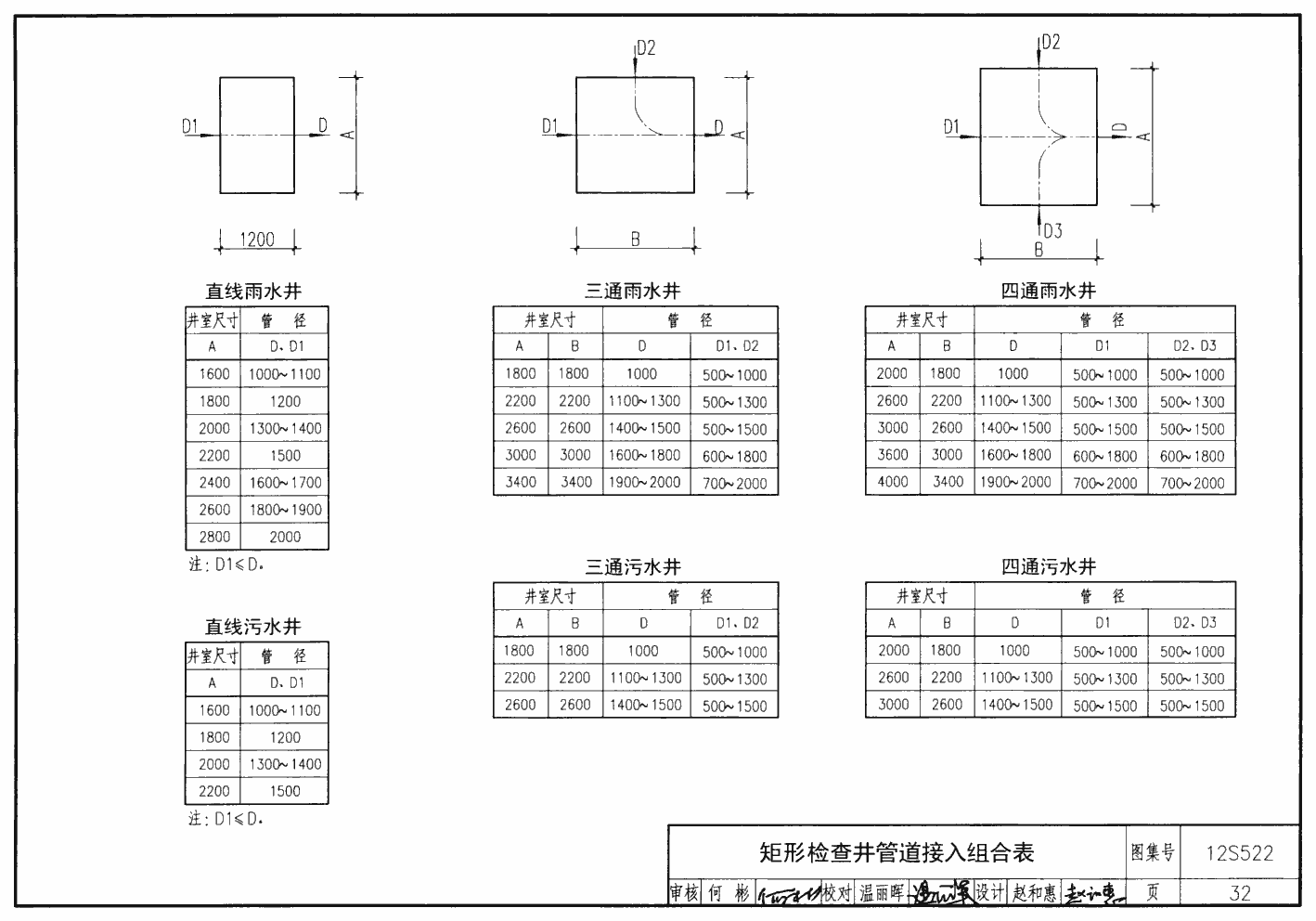

| 矩形檢查井管道接入組合表 | 32 |
| 矩形直線雨水檢查井（J01y） | 33 |
| 矩形直線污水檢查井（J01w） | 34 |
| 矩形直線檢查井組砌圖 | 35 |
| 矩形直線雨水檢查井井室各部尺寸表（有、無地下水） | 39 |
| 矩形直線污水檢查井井室各部尺寸表（有、無地下水） | 40 |
| 矩形直線雨水、污水檢查井模塊用量表 | 41 |
| 矩形直線檢查井蓋板配筋J01B1 | 42 |
| 矩形直線檢查井蓋板配筋J01B2 | 43 |
| 矩形直線檢查井蓋板配筋J01B3 | 44 |
| 矩形直線檢查井蓋板配筋J01B4 | 45 |
| 矩形直線檢查井蓋板配筋J01B5 | 46 |
| 矩形直線檢查井蓋板配筋J01B6 | 47 |
| 矩形直線檢查井蓋板配筋J01B7 | 48 |
| 矩形三通檢查井 | |
| 矩形三通雨水檢查井（J02y） | 49 |
| 矩形三通污水檢查井（J02w） | 50 |

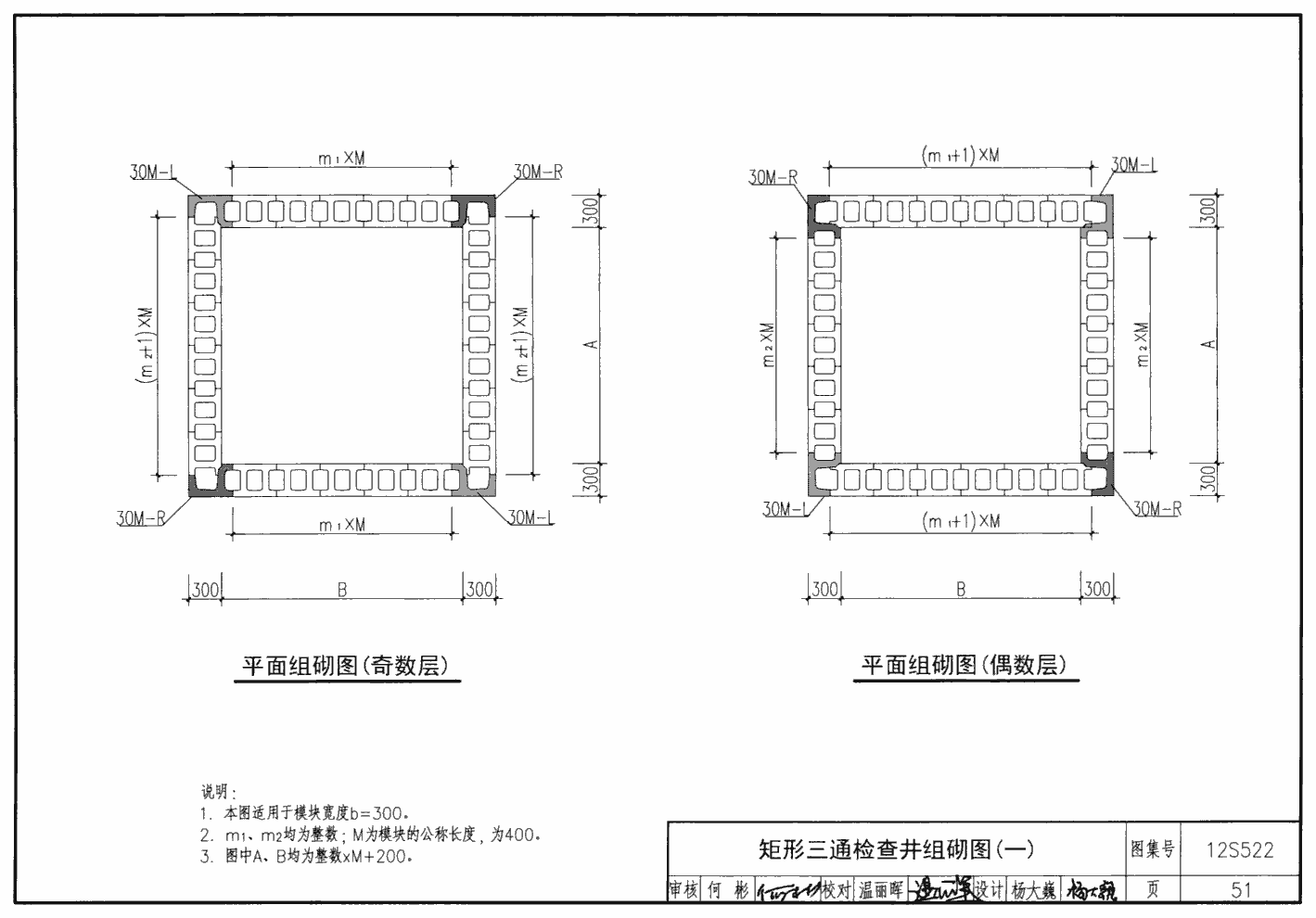

| 矩形三通檢查井組砌圖 | 51 |
| 矩形三通雨水檢查井井室各部尺寸表（有、無地下水） | 53 |
| 矩形三通污水檢查井井室各部尺寸表（有、無地下水） | 54 |
| 矩形三通雨水、污水檢查井模塊用量表 | 55 |
| 矩形三通檢查井蓋板配筋J02B1 | 56 |
| 矩形三通檢查井蓋板配筋J02B2 | 57 |
| 矩形三通檢查井蓋板配筋J02B3 | 58 |
| 矩形三通檢查井蓋板配筋J02B4 | 59 |
| 矩形三通檢查井蓋板配筋J02B5 | 60 |
| 矩形四通檢查井 | |
| 矩形四通雨水檢查井（J03y） | 61 |
| 矩形四通污水檢查井（J03w） | 62 |
| 矩形四通檢查井組砌圖 | 63 |

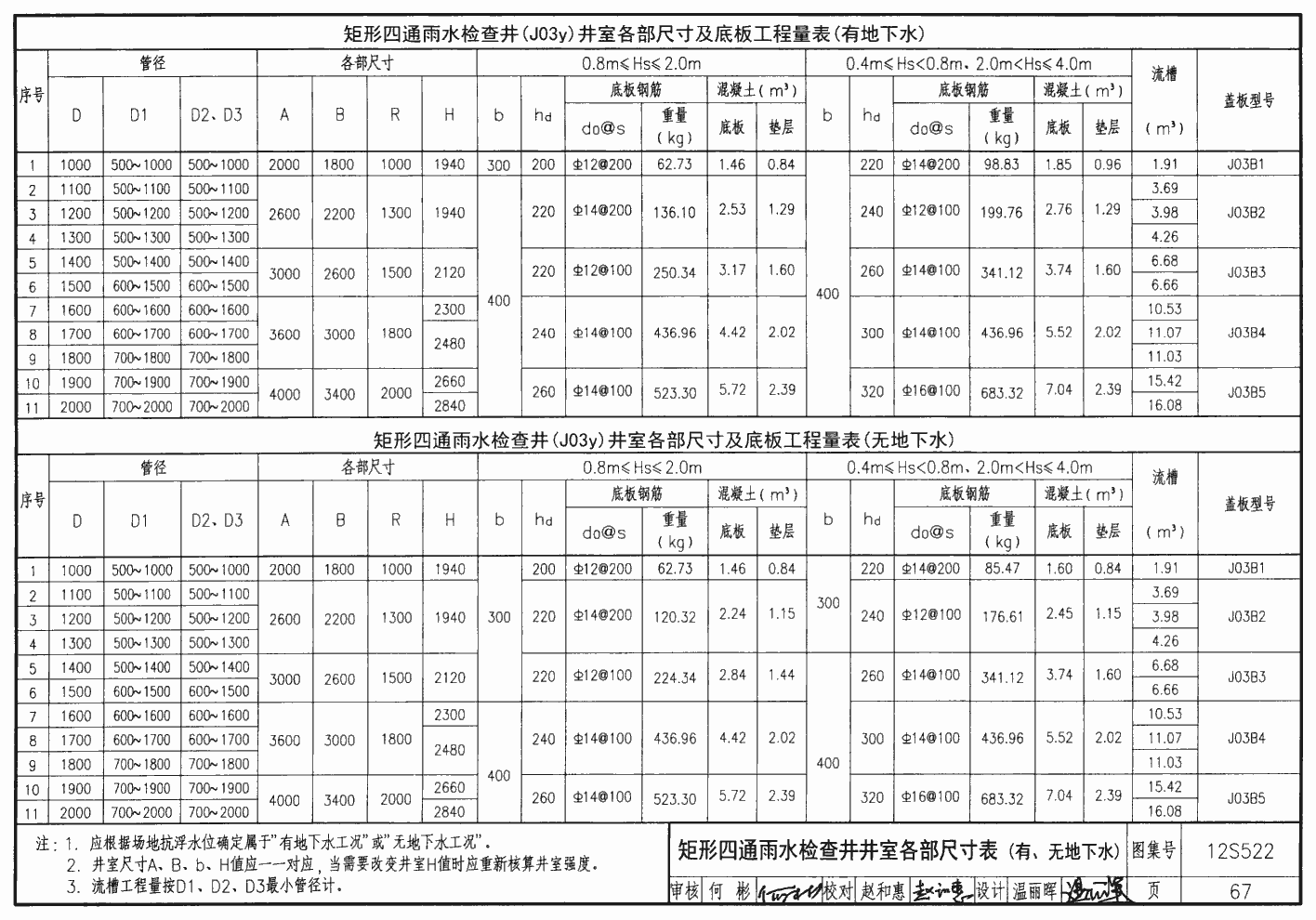

| 矩形四通雨水檢查井井室各部尺寸表（有、無地下水） | 67 |
| 矩形四通污水檢查井井室各部尺寸表（有、無地下水） | 68 |
| 矩形四通雨水、污水檢查井模塊用量表 | 69 |
| 矩形四通檢查井蓋板配筋J03B1 | 70 |
| 矩形四通檢查井蓋板配筋J03B2 | 71 |
| 矩形四通檢查井蓋板配筋J03B3 | 72 |
| 矩形四通檢查井蓋板配筋J03B4 | 73 |
| 矩形四通檢查井蓋板配筋J03B5 | 74 |
| 豎槽式跌水井 | |
| 豎槽式跌水井管道接入組合表 | 75 |
| 矩形堅槽式跌水井（D01） | 76 |
| 矩形豎槽式跌水井組砌圖 | 77 |
| 矩形豎槽式跌水井井室各部尺寸表、模塊用量表 | 78 |
| 半圓形豎槽式跌水井（Ⅰ型）（D02） | 79 |
| 半圓形豎槽式跌水井（Ⅱ型）（D03） | 80 |
| 半圓形豎槽式跌水井（Ⅰ型、Ⅱ型）組砌圖 | 81 |
| 半圓形豎槽式跌水井（Ⅰ型、Ⅱ型）井室各部尺寸表、模塊用量表 | 82 |
| 半圓形豎槽式跌水井（Ⅰ型、Ⅱ型）蓋板配筋D02B | 83 |
| 半圓形豎槽式跌水井（Ⅲ型）（D04） | 84 |
| 半圓形豎槽式跌水井（Ⅲ型）組砌圖 | 85 |
| 半圓形豎槽式跌水井（Ⅲ型）井室各部尺寸表 | 86 |
| 半圓形豎槽式跌水井（Ⅲ型）模塊用量表 | 87 |
| 半圓形豎槽式跌水井（Ⅲ型）蓋板配筋D04B1 | 88 |
| 半圓形豎槽式跌水井（Ⅲ型）蓋板配筋D04B2 | 89 |
| 半圓形豎槽式跌水井（Ⅲ型）蓋板配筋D04B3 | 90 |
| 半圓形豎槽式跌水井（Ⅳ型）（D05） | 91 |
| 半圓形豎槽式跌水井（Ⅳ型）組砌圖 | 92 |
| 半圓形豎槽式跌水井（Ⅳ型）井室各部尺寸表 | 93 |
| 半圓形豎槽式跌水井（Ⅳ型）模塊用量表 | 94 |
| 半圓形豎槽式跌水井（Ⅳ型）蓋板配筋及蓋板布置圖 | 95 |
| 豎槽式跌水井預制平臺板、過梁配筋圖 | 96 |
| 其他 | |
| 雨水檢查井踏步、腳窩位置圖 | 97 |
| 污水檢查井踏步、腳窩位置圖 | 98 |
| 檢查井踏步安裝圖 | 99 |
| 輕、重型鑄鐵井蓋圖 | 100 |
| 踏步詳圖 | 101 |
