11D703-2：液位測量裝置安裝
- 圖集編號
- 11D703-2
- 圖集名稱
- 液位測量裝置安裝
- 開本
- 16 開
- 主編單位
- 中國市政工程中南設計研究總院
- 上海市政工程設計研究總院（集團）有限公司
內容簡介
本圖集適用于常溫、常壓條件下各種水池、水塔、水井、高位水箱等貯水構筑物以及各種酸、堿、鹽藥劑溶波貯存設施液位測量裝置的安裝。
內容包括：電容式液位計、靜壓式液位計、浮筒（球）式液位計、超聲波液位計、電極式液位開關、浮球液位開關和液位界面儀等多種液位測量裝置的選用說明和安裝圖。有關液位測量裝置的組成詳見各液位計的選用說明。
備注
替代99D703-2
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 液位測量裝置選用說明 | |

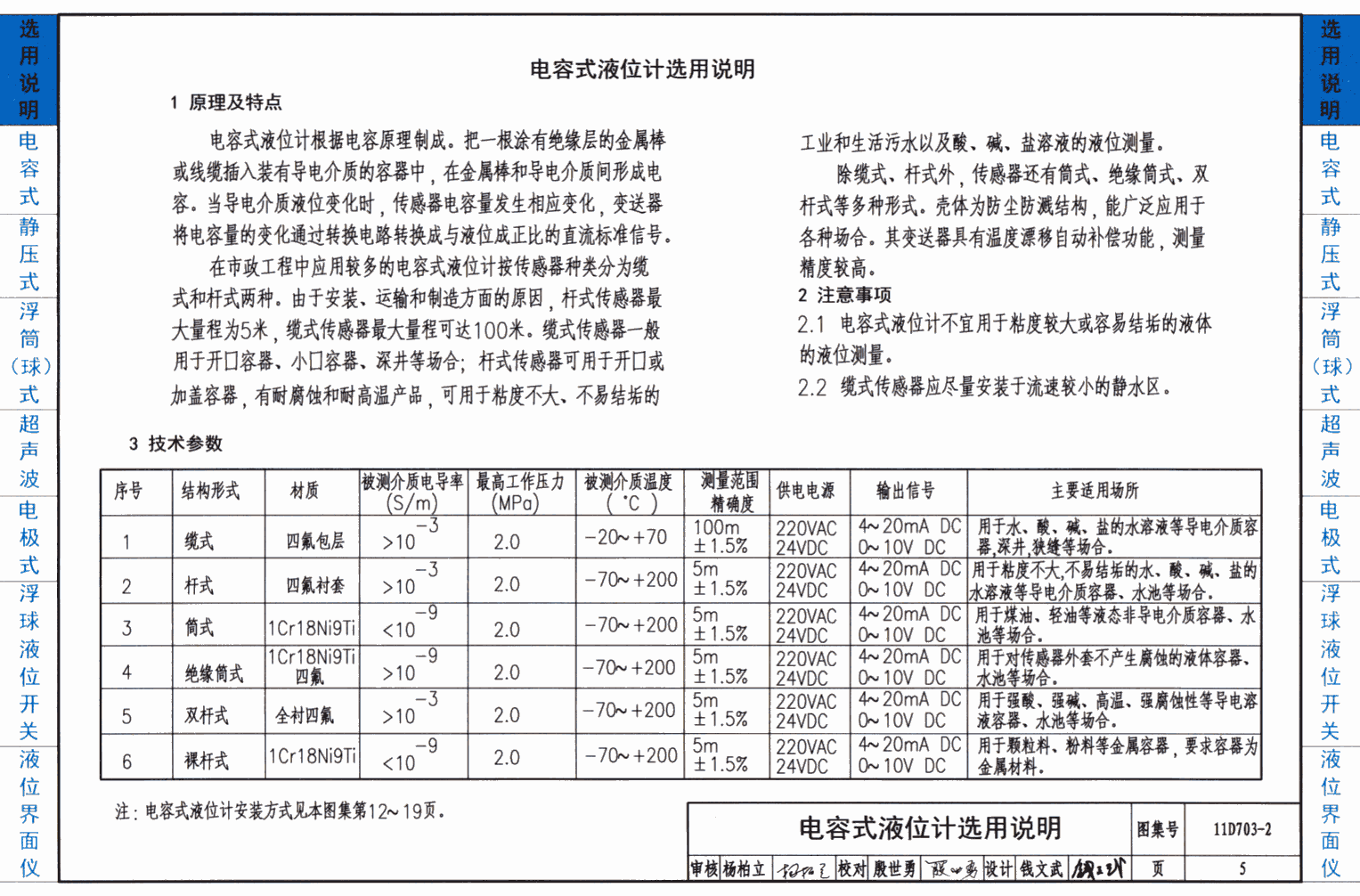

| 電容式液位計選用說明 | 5 |
| 靜壓式液位計選用說明 | 6 |
| 浮筒（球）式液位計選用說明 | 7 |
| 超聲波液位計選用說明 | 8 |
| 電極式液位開關選用說明 | 9 |
| 浮球液位開關選用說明 | 10 |
| 液位界面儀選用說明 | 11 |
| 電容式液位計 | |

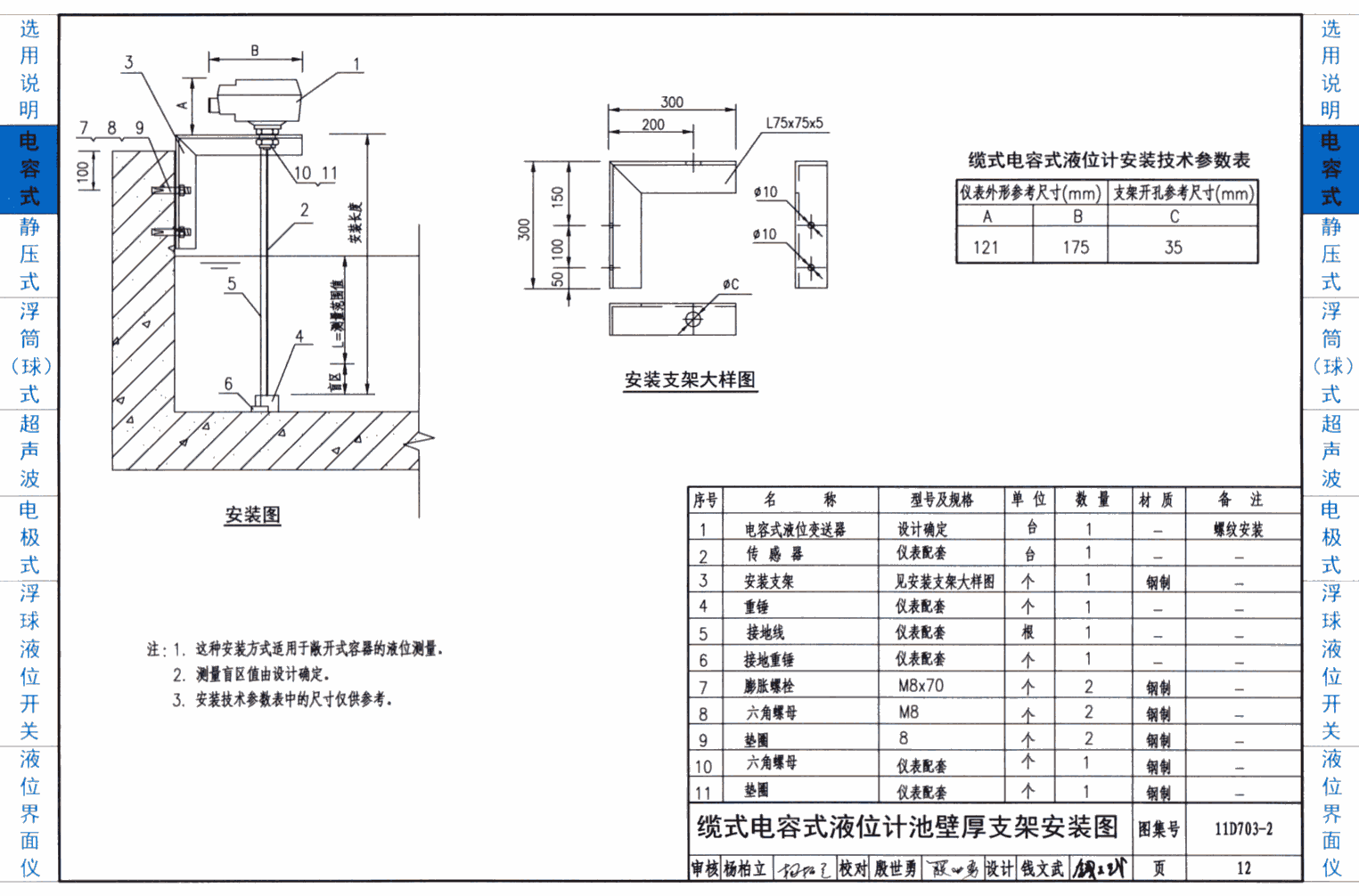

| 纜式電容式液位計池壁支架安裝圖 | 12 |
| 纜式電容式液位計容器頂部法蘭安裝圖 | 14 |
| 纜式電容式液位計容器頂部支架安裝圖 | 15 |
| 桿式電容式液位計池壁支架安裝圖 | 16 |
| 桿式電容式液位計容器頂部法蘭安裝圖 | 18 |
| 桿式電容式液位計容器頂部支架安裝圖 | 19 |
| 靜壓式液位計 | |

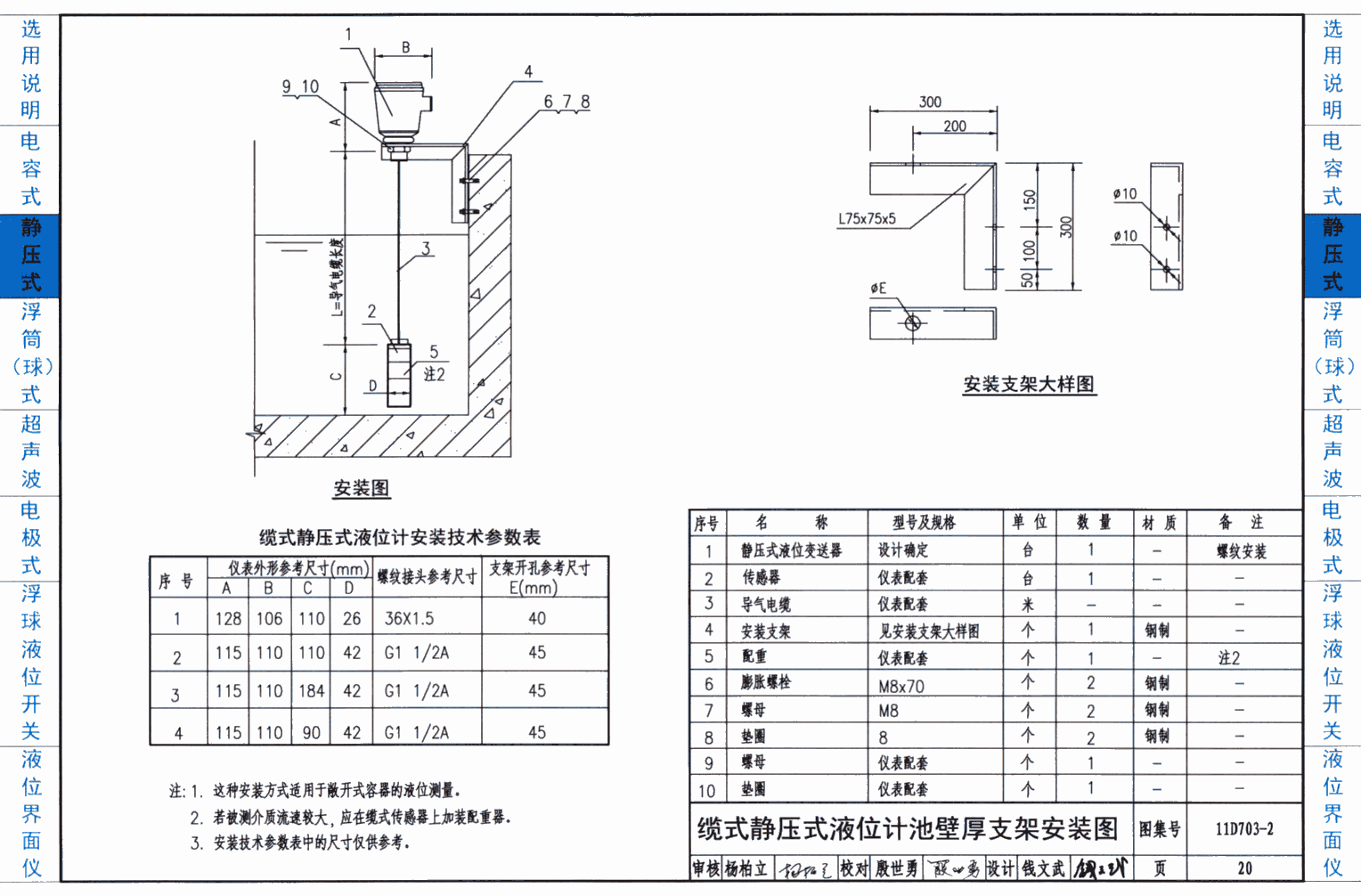

| 纜式靜壓式液位計池壁支架安裝圖 | 20 |
| 纜式靜壓式液位計容器頂部法蘭安裝圖 | 22 |
| 纜式靜壓式液位計容器頂部支架安裝圖 | 23 |
| 桿式靜壓式液位計池壁支架安裝圖 | 24 |
| 桿式靜壓式液位計容器頂部法蘭安裝圖 | 26 |
| 桿式靜壓式液位計容器頂部支架安裝圖 | 27 |
| 靜壓式液位計容器底部螺紋安裝圖 | 28 |
| 浮筒（球）式液位計 | |

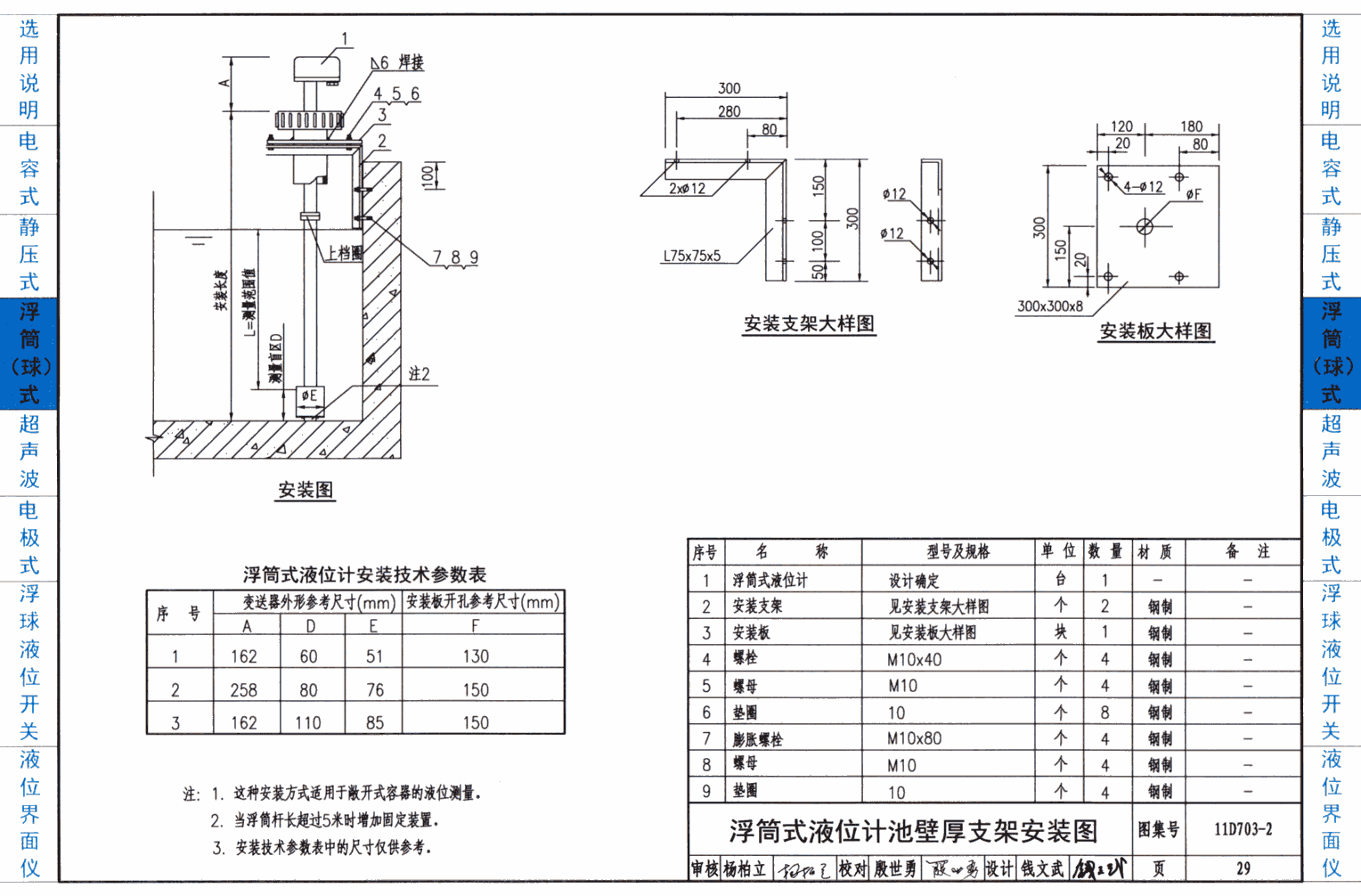

| 浮筒式液位計池壁支架安裝圖 | 29 |
| 浮筒式液位計容器頂部法蘭安裝圖 | 33 |
| 浮球式液位計池壁支架安裝圖 | 34 |
| 浮球式液位計容器頂部法蘭安裝圖 | 36 |
| 超聲波液位計 | |

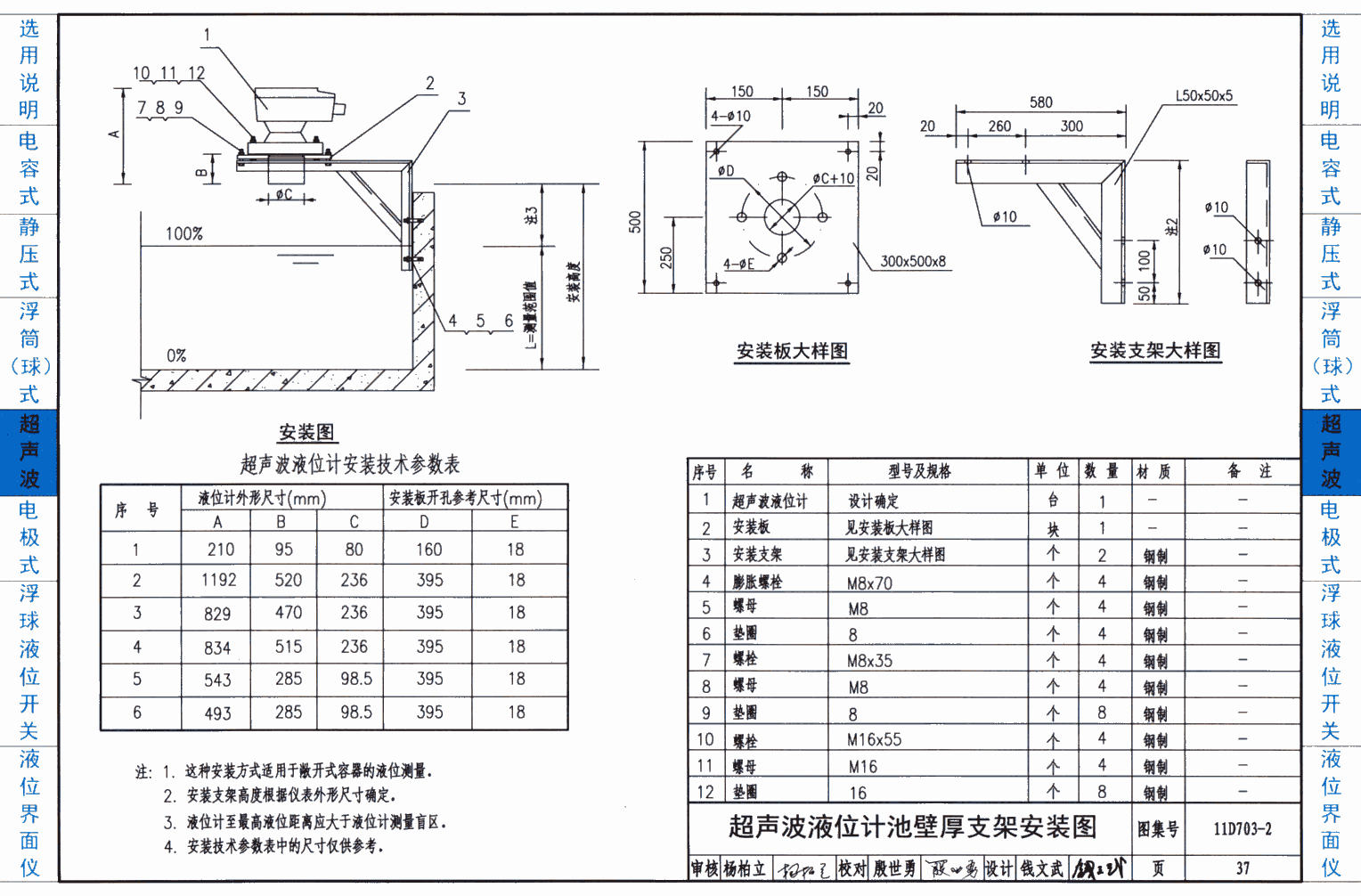

| 超聲波液位計池壁支架安裝圖 | 37 |
| 超聲波液位計容器頂部法蘭安裝圖 | 39 |
| 超聲波液位計容器頂部支架安裝圖 | 40 |
| 電極式液位開關 | |
| 電極式液位開關池壁支架安裝圖 | 41 |
| 電極式液位開關容器頂部支架安裝圖 | 43 |
| 浮球液位開關 | |
| 浮球液位開關池壁支架安裝圖 | 44 |
| 浮球液位開關容器頂部支架安裝圖 | 45 |
| 干簧管式浮球水位計安裝 | 46 |
| 浮球式水位計安裝 | 50 |
| 浮球磁性水位計安裝 | 52 |
| 液位界面儀 | |
| 液位界面儀池壁支架安裝圖 | 54 |
