11D703-1：水箱及水池水位自動控制
- 圖集編號
- 11D703-1
- 圖集名稱
- 水箱及水池水位自動控制
- 開本
- 16 開
- 主編單位
- 上海市政工程設計研究總院（集團）有限公司
- 中國市政工程中南設計研究總院
內容簡介
本圖集適用于民用及一般工業建筑中水箱、水池、集水坑及集水池等各類貯水構筑物采用浮球液位開關類水位計作為水位自動控制的設計。各類貯油裝置的油位信號設置可參考本圖集使用。
本圖集的基本工作條件為水泵按充水狀態考慮，不涉及水泵的引水方式和控制電路以及水泵出水電動閥門的控制或聯動。
內容包括：水位計的接線方案、水位計應用示例、水泵PLC控制接線方案和相關技術資料。
備注
替代90D703-1
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 2 |
| 貯水構筑物水位設置及水泵控制需求 | 5 |

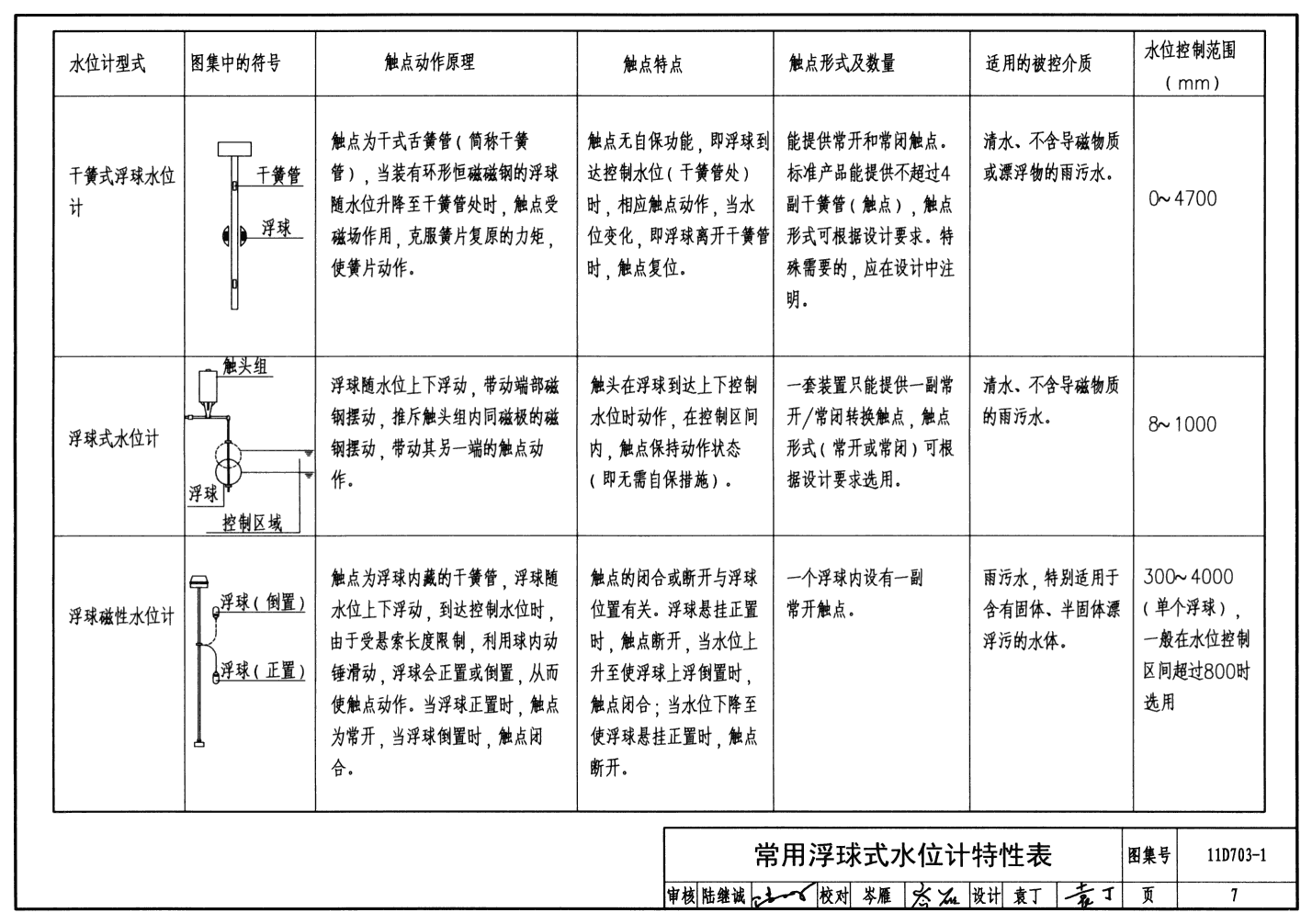

| 常用浮球式水位計特性表 | 7 |
| 水位計接線方案 | |

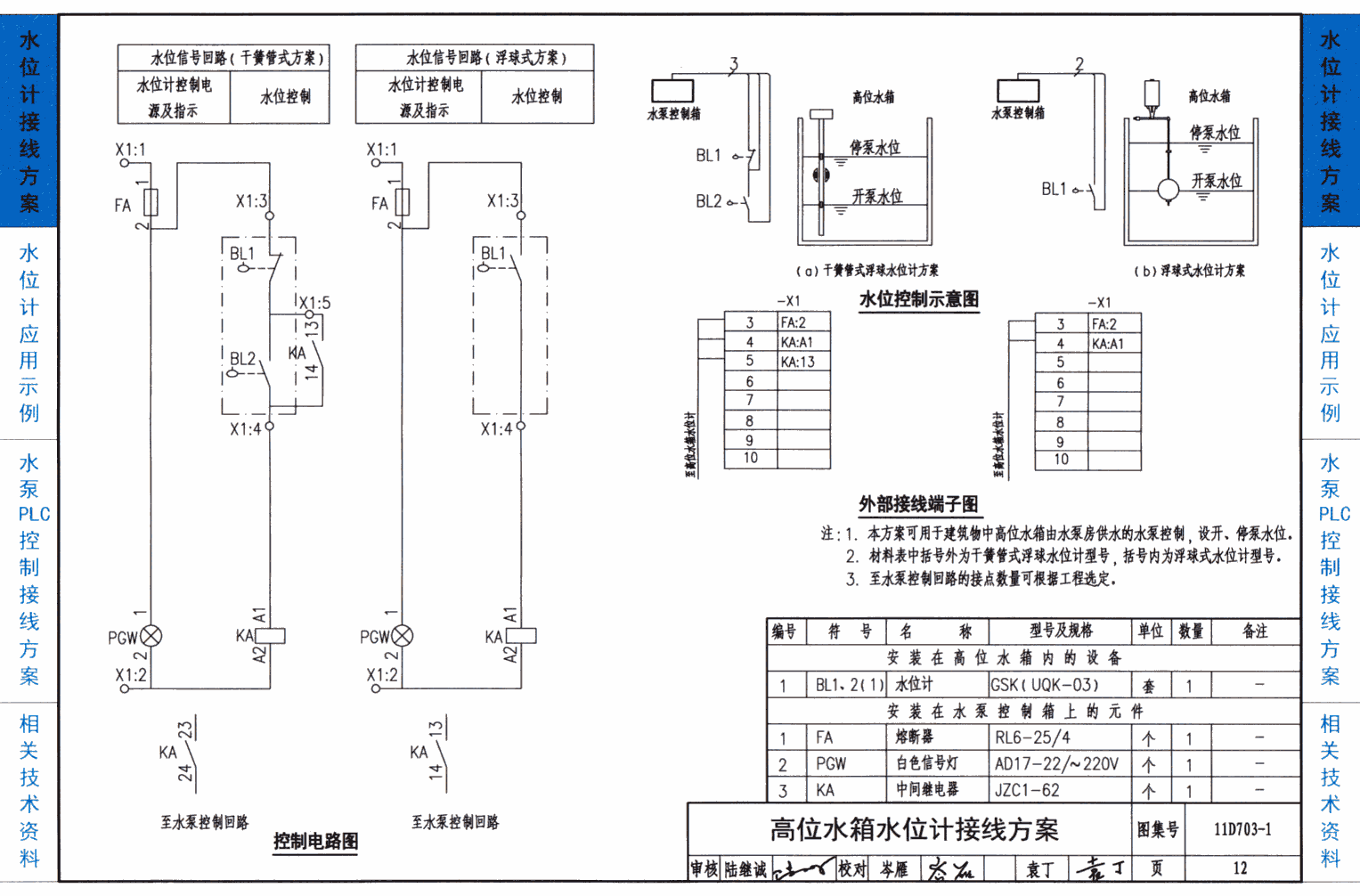

| 高位水箱水位計接線方案 | 8 |

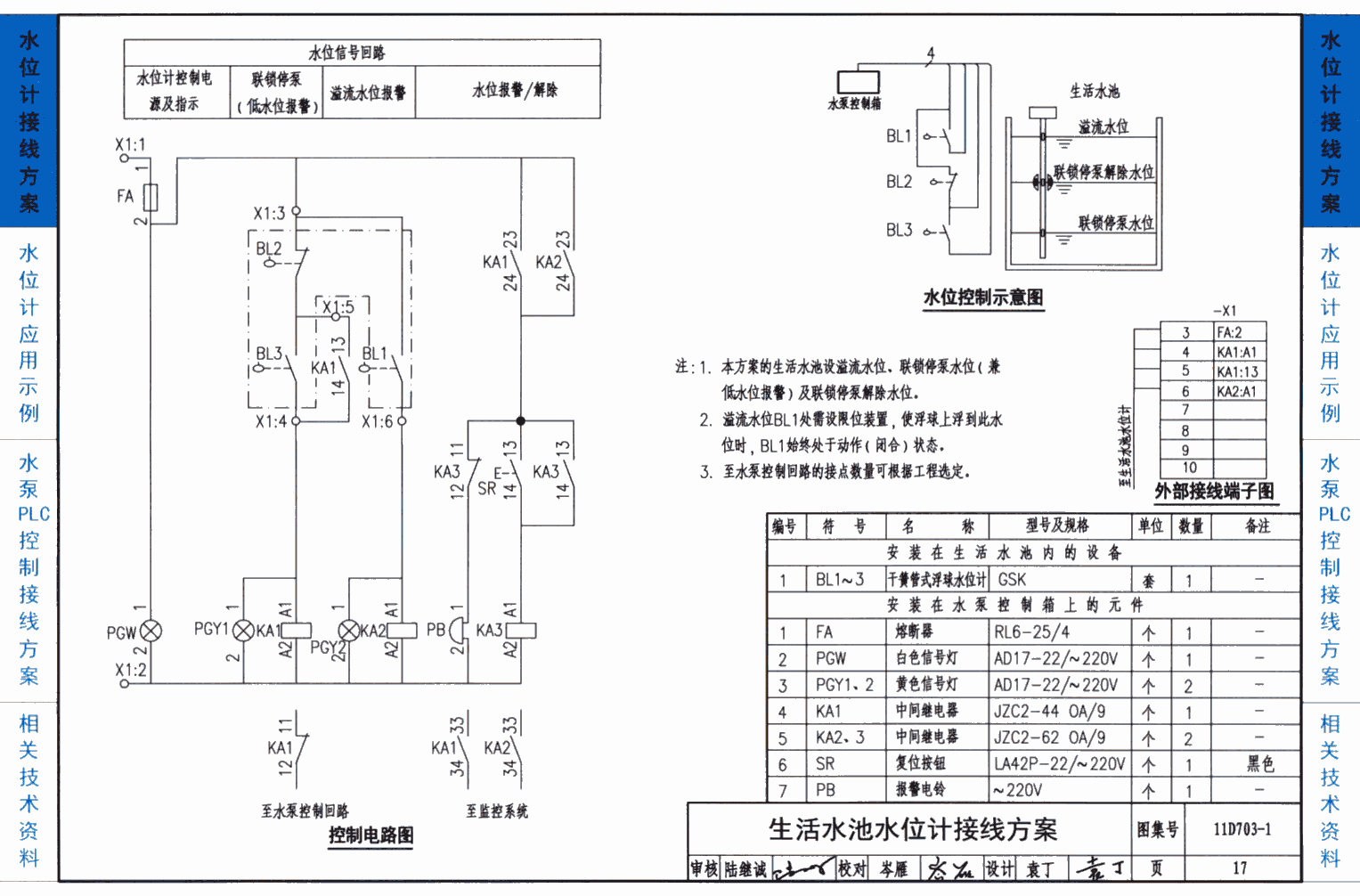

| 生活水池水位計接線方案 | 17 |

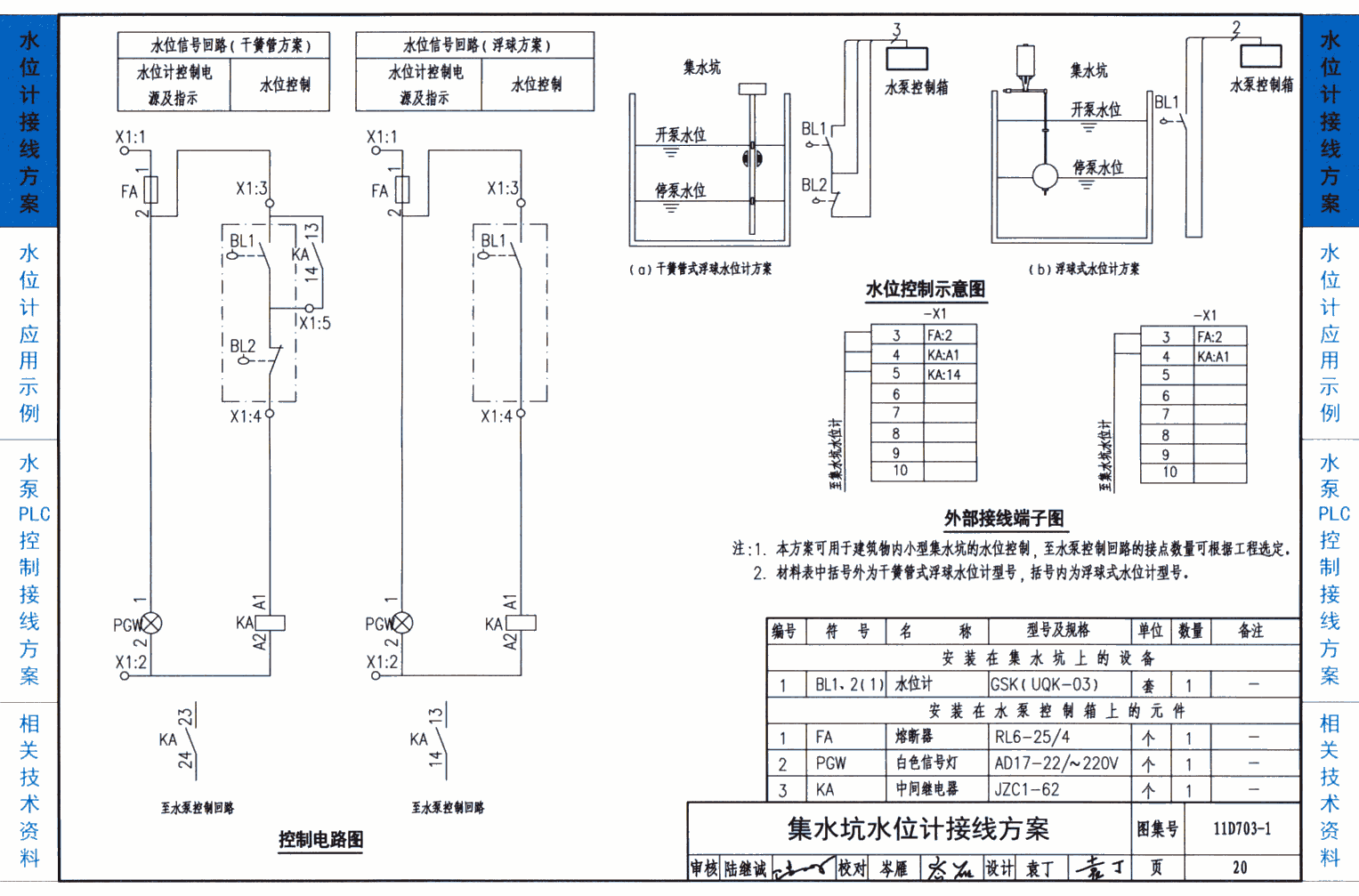

| 集水坑水位計接線方案 | 20 |

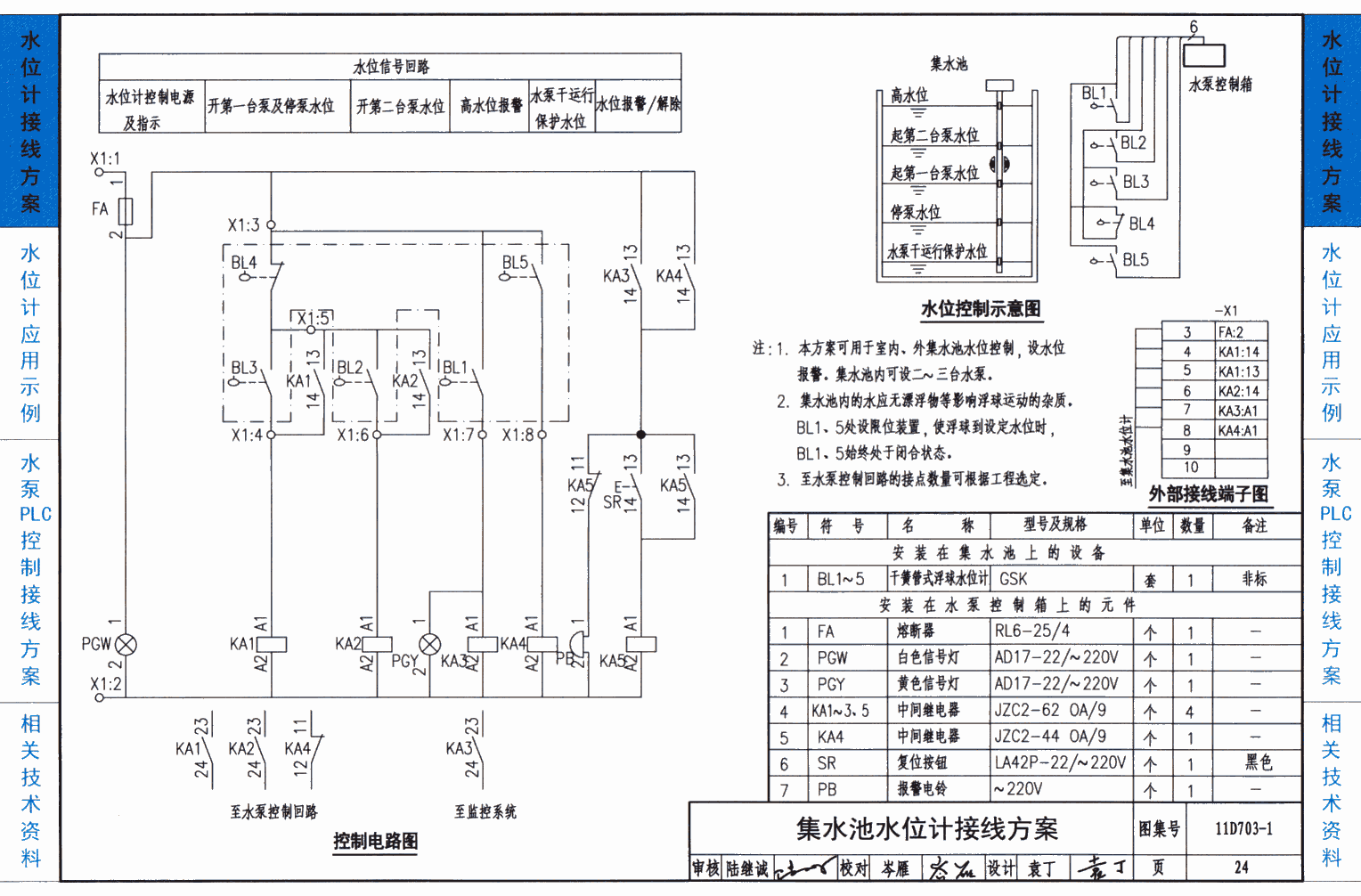

| 集水池水位計接線方案 | 22 |
| 水位計應用示例 | |
| 給水泵一用一備全壓起動自動輪換控制電路圖 | 28 |
| 水泵PLC控制接線方案 | |
| 兩臺水泵直接起動控制電路圖 | 31 |
| 兩臺水泵直接起動控制箱圖 | 34 |
| 兩臺水泵星/三角起動控制電路圖 | 35 |
| 兩臺水泵星/三角起動控制箱圖 | 39 |
| 兩臺水泵軟起動控制電路圖 | 40 |
| 兩臺水泵軟起動控制箱圖 | 44 |
| 相關技術資料 | |
| KQK系列電氣控制柜選型表 | 45 |
| KQK系列電氣控制柜用于控制風機、水泵選型表 | 46 |
| 水位控制器選型 | 48 |
樣張
