11G332：村鎮住宅常用結構構件
- 圖集編號
- 11G332
- 圖集名稱
- 村鎮住宅常用結構構件
- 定價
- 63.00 元
- 開本
- 16 開
- 主編單位
- 同濟大學
- 中國建筑標準設計研究院
內容簡介
村鎮住宅常用結構構件選用表及詳圖，包括鋼筋混凝土圓孔板、預應力混凝土圓孔板、鋼筋混凝土過梁、現澆混凝土板、鋼筋混凝土雨篷和鋼筋混凝土樓梯構件選用及詳圖。適用范圍：1 適用于村鎮住宅建筑中的鋼筋混凝土圓孔板、預應力混凝土圓孔板、鋼筋混凝土過梁、現澆混凝土板、鋼筋混凝土雨篷和鋼筋混凝土樓梯的設計及施工。2 適用于非抗震設計和抗震設防烈度不大于8度地區的二層及二層以下以及9度地區一層的建筑。
備注
替代05SG332
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| A 鋼筋混凝土圓孔板 | |
| 鋼筋混凝土圓孔板說明 | A1 |
| 鋼筋混凝土圓孔板配筋圖 | A4 |
| 鋼筋混凝土圓孔板板端構造 | A6 |
| 鋼筋混凝土圓孔板橫向拼縫圖 | A7 |
| 鋼筋混凝土圓孔板選用表 | A8 |
| B 預應力混凝土圓孔板 | |
| 預應力混凝土圓孔板說明 | B1 |
| 預應力混凝土圓孔板配筋圖 | B4 |
| 預應力混凝土圓孔板選用表 | B6 |
| C 鋼筋混凝土過梁 | |
| 鋼筋混凝土過梁說明 | C1 |
| 240墻燒結普通磚、蒸壓灰砂磚、蒸壓粉煤灰磚砌體過梁選用表 | C6 |
| 240墻燒結普通磚、蒸壓灰砂磚、蒸壓粉煤灰磚砌體過梁詳圖 | C8 |
| 370墻燒結普通磚、蒸壓灰砂磚、蒸壓粉煤灰磚砌體過梁選用表 | C13 |
| 370墻燒結普通磚、蒸壓灰砂磚、蒸壓粉煤灰磚砌體過梁詳圖 | C15 |
| 240墻P型多孔磚砌體過梁選用表 | C19 |

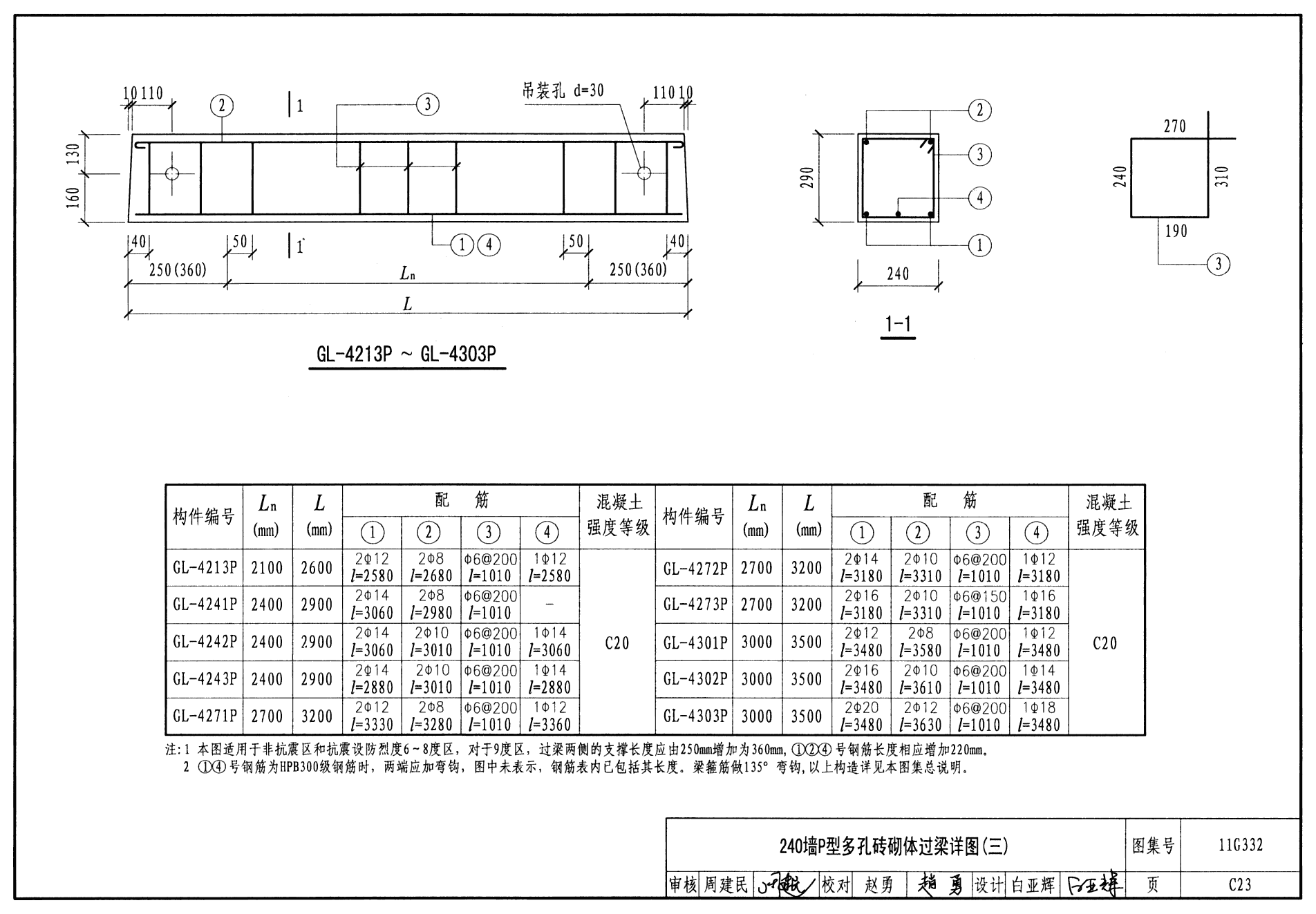

| 240墻P型多孔磚砌體過梁詳圖 | C21 |
| 370墻P型多孔磚砌體過梁選用表 | C24 |
| 370墻P型多孔磚砌體過梁詳圖 | C26 |
| 190墻M型多孔磚砌體過梁選用表 | C29 |
| 190墻M型多孔磚砌體過梁詳圖 | C31 |
| 190墻混凝土小型空心砌塊砌體過梁選用表 | C34 |
| 190墻混凝土小型空心砌塊砌體過梁詳圖 | C36 |
| D 現澆混凝土板 | |
| 現澆混凝土板說明 | D1 |
| 現澆混凝土板結構平面布置圖 | D3 |
| 現澆混凝土板鋼筋構造 | D5 |
| 單跨現澆混凝土板配筋選用表 | D6 |

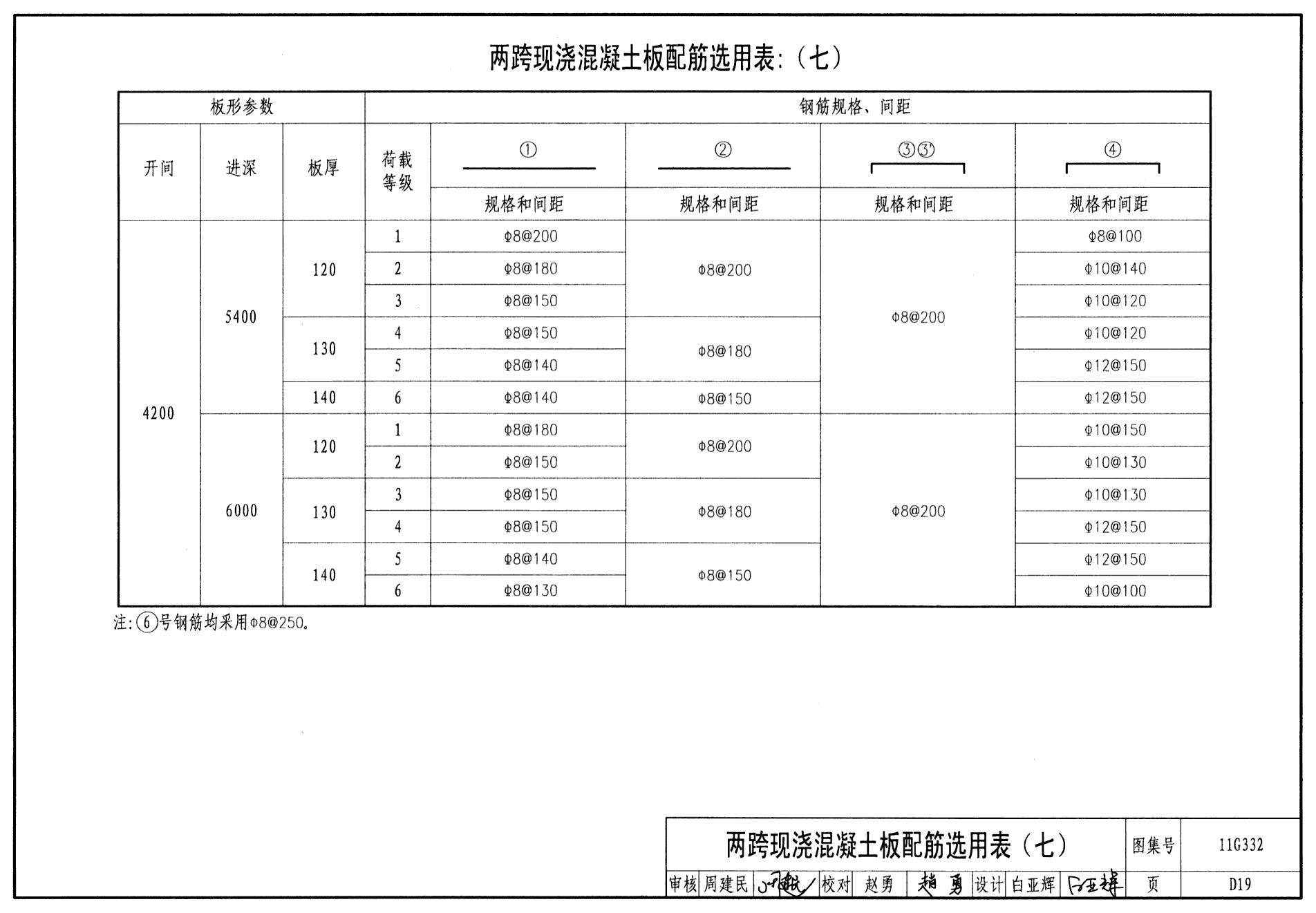

| 兩跨現澆混凝土板配筋選用表 | D13 |
| 多跨現澆混凝土板配筋選用表 | D20 |
| E 鋼筋混凝土雨篷 | |
| 鋼筋混凝土雨篷說明 | E1 |
| YP1型雨篷選用表 | E5 |
| YP1型雨篷結構圖 | E6 |
| YP2型雨篷選用表 | E8 |
| YP2型雨篷結構圖 | E9 |
| YP3型雨篷選用表 | E11 |
| YP3型雨篷配筋表 | E12 |
| YP4型雨篷選用表 | E13 |
| YP4型雨篷結構圖 | E14 |
| F 鋼筋混凝土樓梯 | |

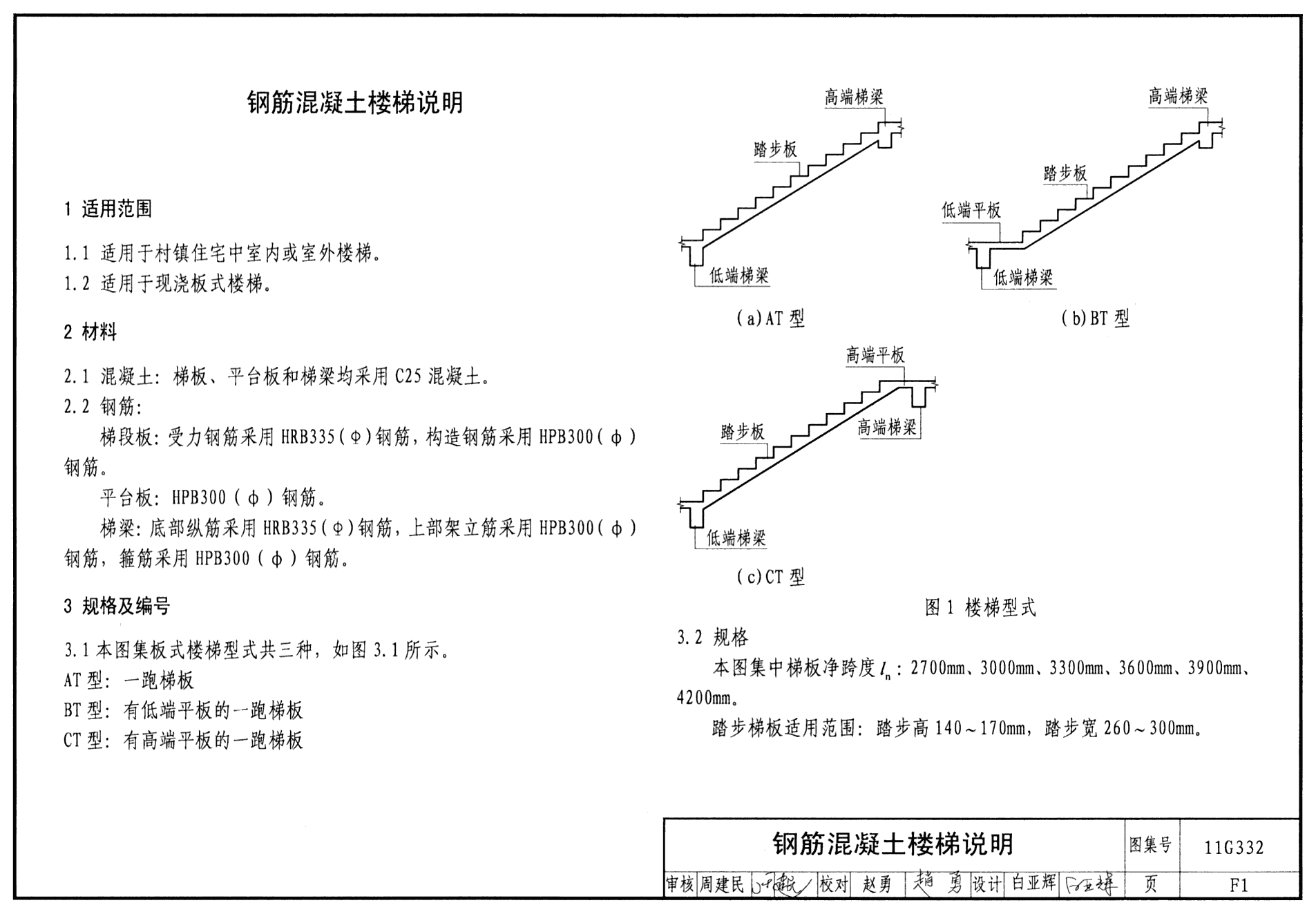

| 鋼筋混凝土樓梯說明 | F1 |
| AT型樓梯梯板配筋詳圖及選用表 | F4 |
| BT型樓梯梯板配筋詳圖及選用表 | F5 |
| CT型樓梯梯板配筋詳圖及選用表 | F6 |
| 平臺板配筋詳圖及選用表 | F7 |
| 梯梁配筋詳圖與選用表 | F8 |
| 各型樓梯第一跑與基礎連接構造 | F9 |
| 附錄A 樓屋面荷載等級 | G1 |
| 附錄B 鋼筋混凝土圓孔板質量檢驗 | H1 |
| 附錄C 預應力鋼筋混凝土圓孔板質量檢驗 | I1 |
樣張
