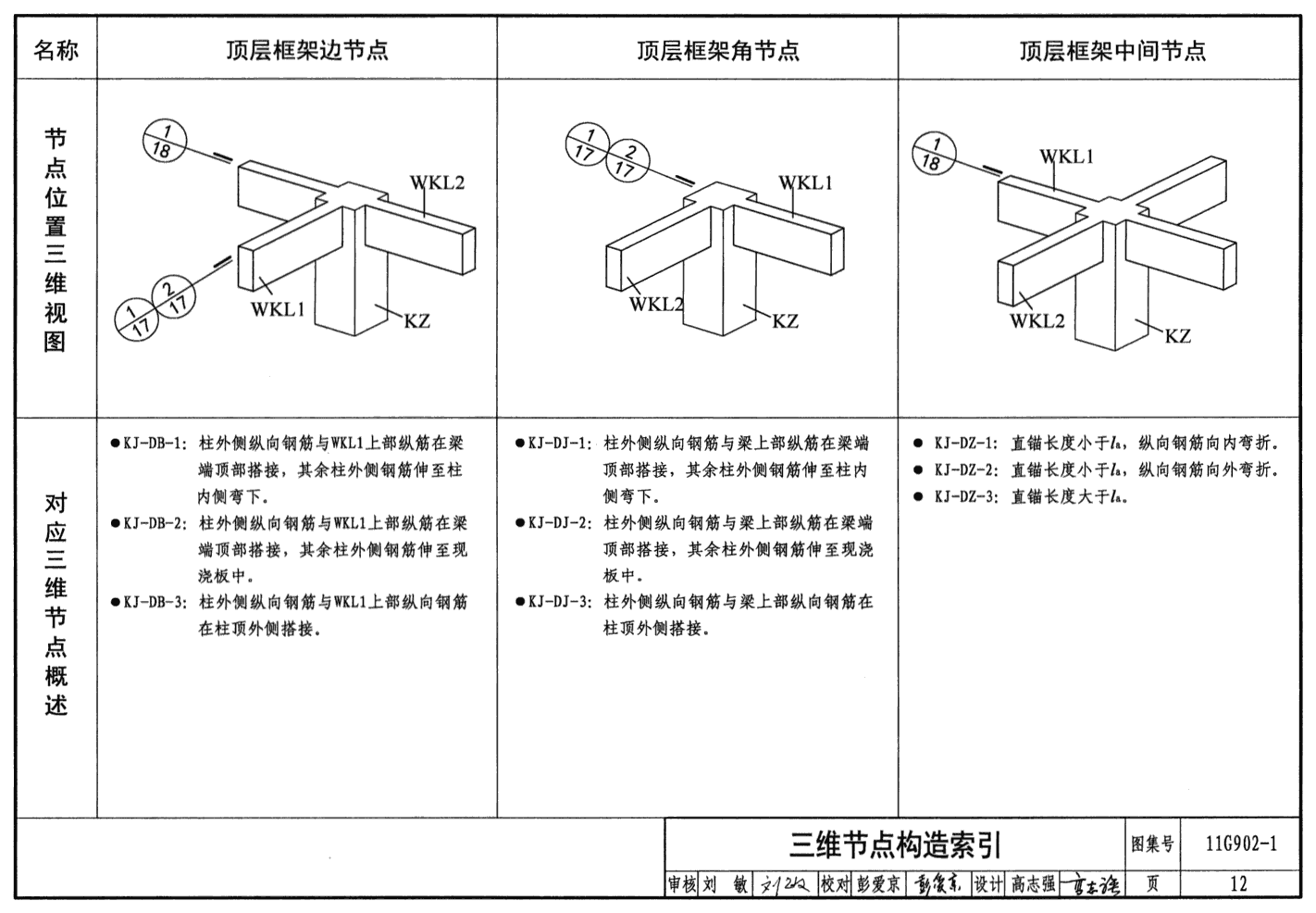

11G902-1《G101系列圖集常用構造三維節點詳圖》圖集適用于我國非抗震以及抗震設防烈度不大于9度地區的現澆混凝土框架結構、剪力墻結構、框架-剪力墻結構。

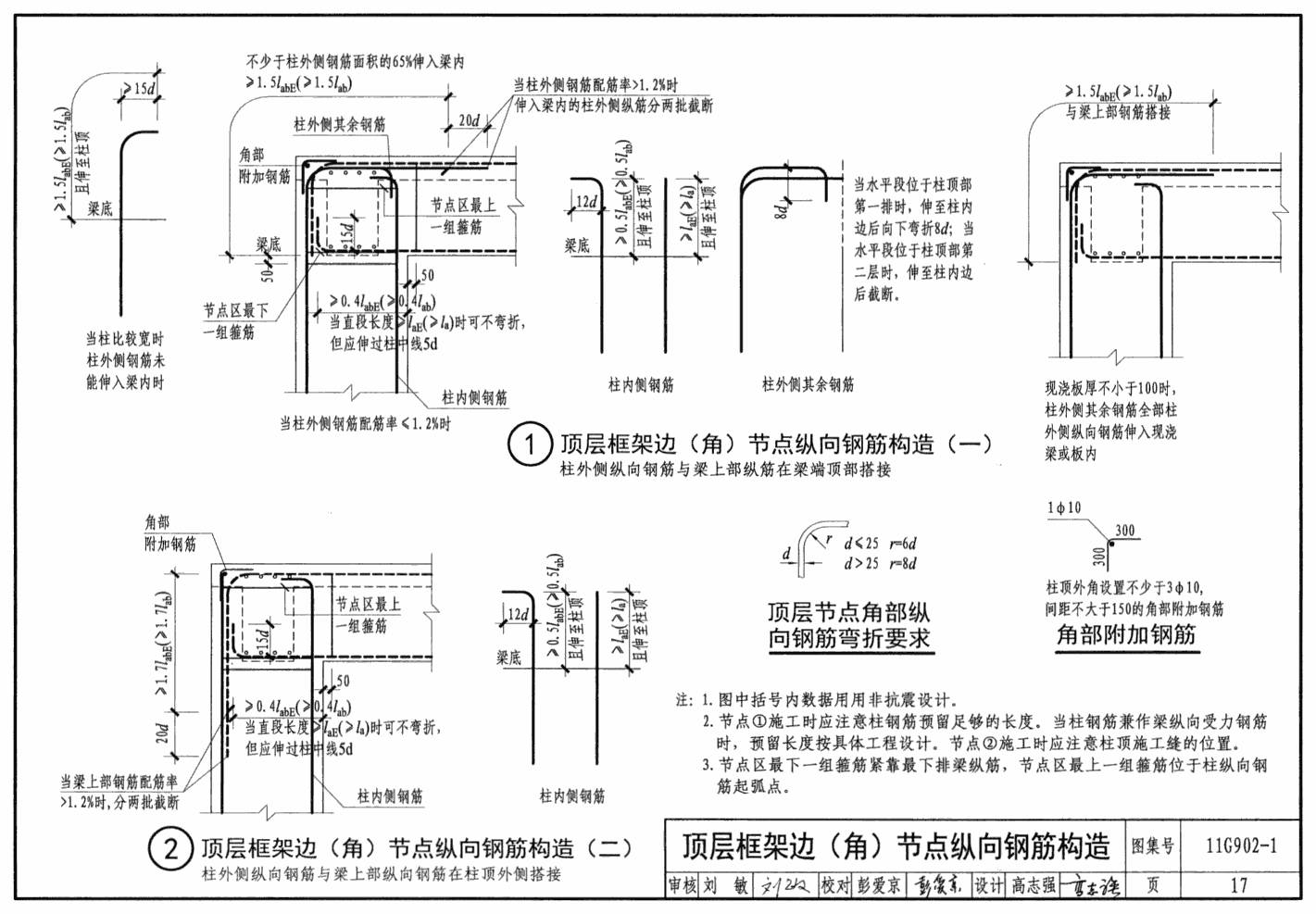

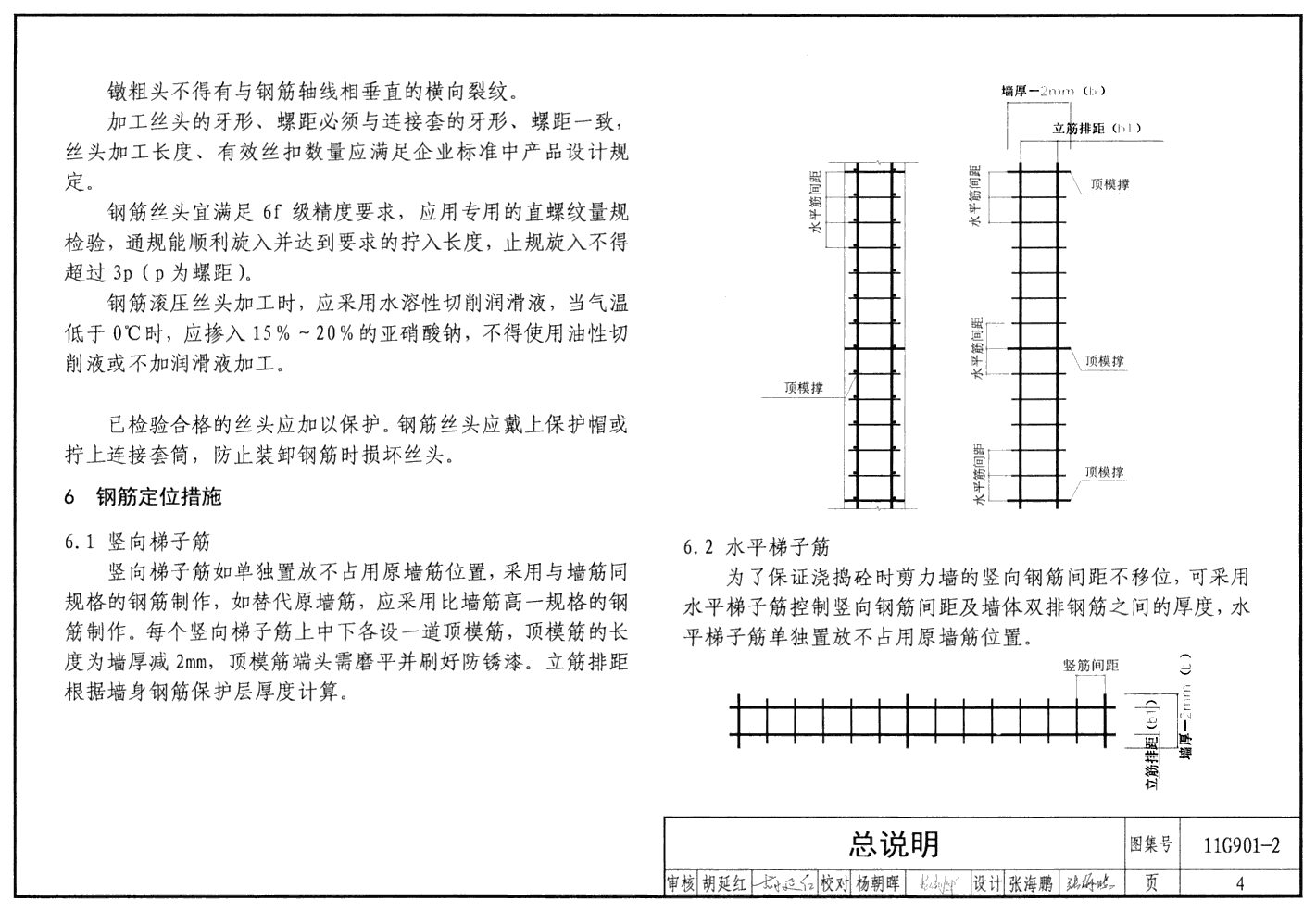

　　本圖集內容包括現澆混凝土框架結構、剪力墻結構、框架-剪力墻結構常用節點構造及鋼筋施工原則，其配套軟件提供相應節點的三維圖示。

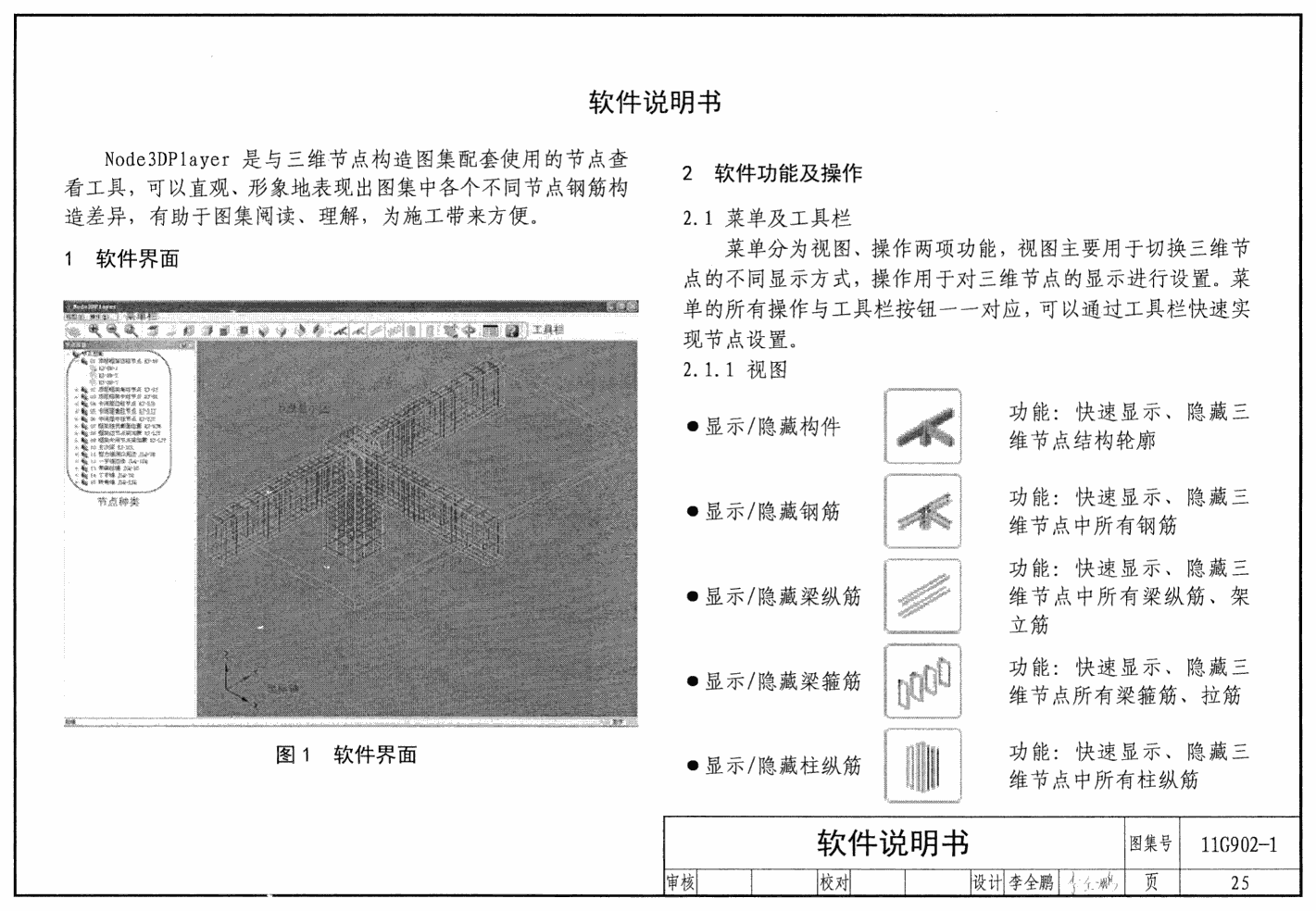

　　本圖集通過配套三維圖示軟件清晰地表達了節點中鋼筋的位置關系，可指導施工人員進行鋼筋施工排布設計、鋼筋翻樣計算和現場安裝綁扎，確保施工時鋼筋排布規范有序，使實際施工建造滿足規范規定和設計要求。
