11CJ23-1：自粘防水材料建筑構造（一）（參考圖集）
- 圖集編號
- 11CJ23-1
- 圖集名稱
- 自粘防水材料建筑構造（一）（參考圖集）
- 定價
- 21.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 深圳市卓寶科技股份有限公司
內容簡介
本圖集適用于民用、工業建筑地下室、廚房、衛生間及屋面的防水工程，新建地鐵、隧道等地下防水工程也可參照使用。主要包括深圳卓寶科技股份有限公司研發生產的“貼必定”系列卷材：BAC自粘防水卷材（濕鋪/預鋪）﹑MAC高分子自粘膠膜復合防水卷材﹑PET防水卷材（濕鋪）等產品在建筑屋面、地下室、廚衛等處防水工程中應用的建筑構造?？晒┰O(shè)計人員直接選用。
版本說明：
由中國建筑標準設計研究院、深圳卓寶科技股份有限公司共同主編的國家建筑標準設計參考圖集11CJ23-1《自粘防水材料建筑構造（一）》，自2015年1月以后印刷出版的圖集均為現行有效版本，特此證明。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 2 |
| 屋面防水構造 | 6 |
| 屋面防水構造節點 | 11 |

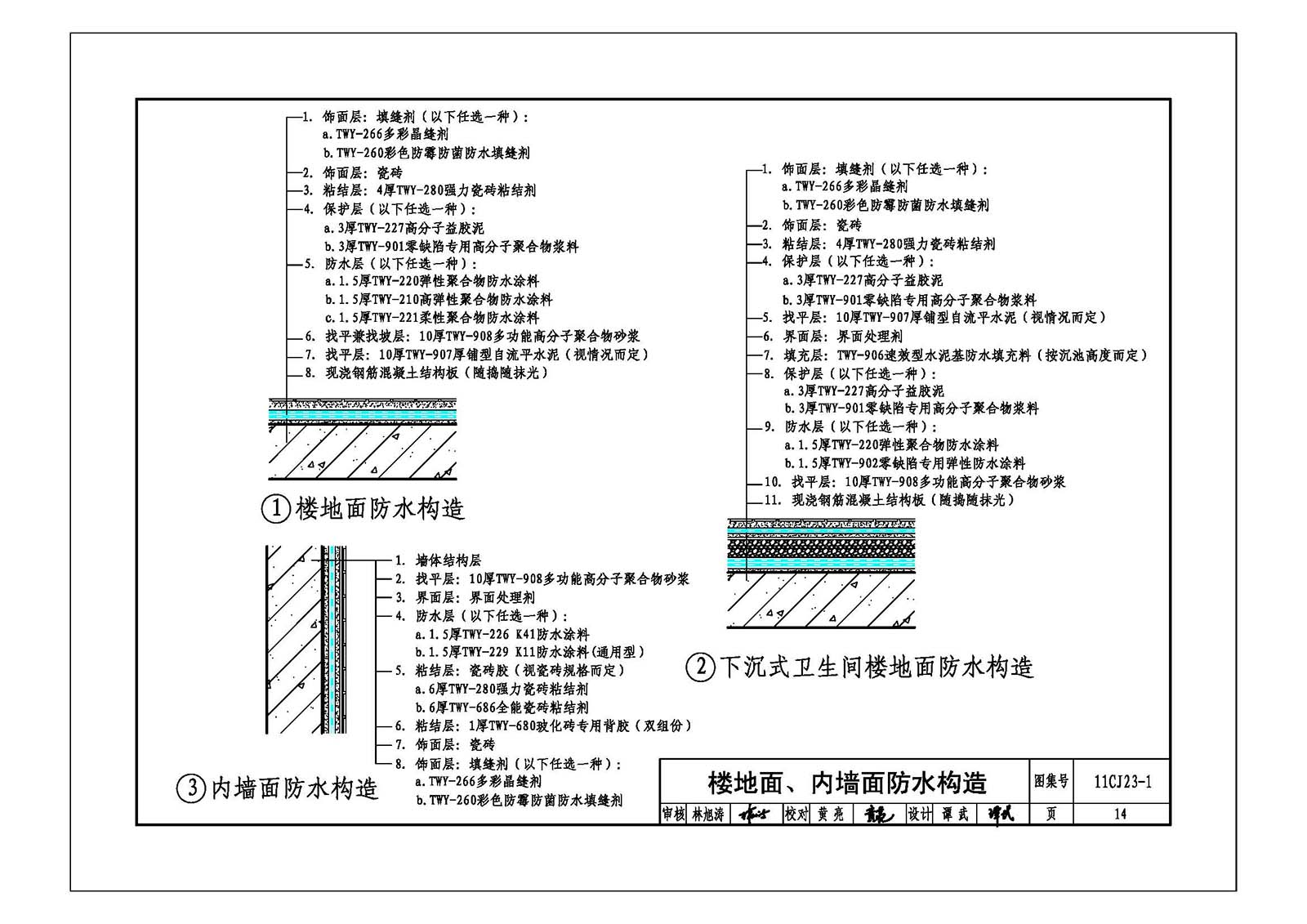

| 樓地面、內墻面防水構造 | 14 |
| 地下室底板防水構造 | 15 |
| 地下室外墻防水構造 | 17 |
| 地下室頂板防水構造 | 19 |
| 地下室防水構造節點 | 21 |
| 附錄 | 23 |
| 防水保溫一體化板說明 | 28 |
| 屋面防水保溫一體化構造 | 29 |
| 屋面防水保溫一體化構造節點 | 30 |
| 地下室頂板防水保溫一體化構造 | 32 |
| 雙面自粘防水膠帶說明 | 33 |
| 窗邊防水構造節點(有附框) | 34 |
| 窗邊防水構造節點(無附框) | 35 |
| 非固化橡膠瀝青防水涂料說明 | 36 |
| 零缺陷防水系統說明 | 37 |
| 地下室防水構造 | 38 |
| 屋面防水構造 | 40 |

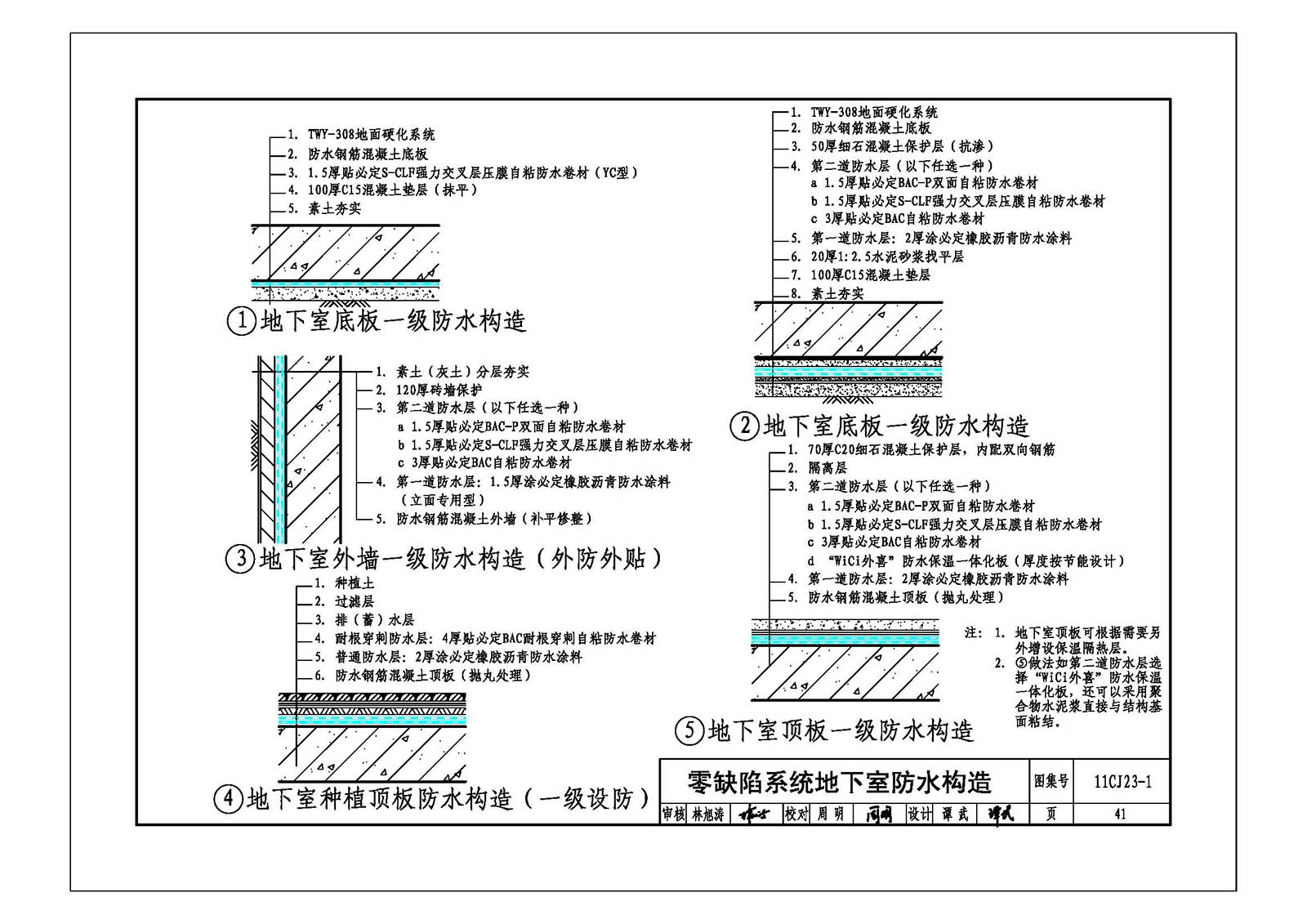

| 零缺陷系統地下室防水構造 | 41 |

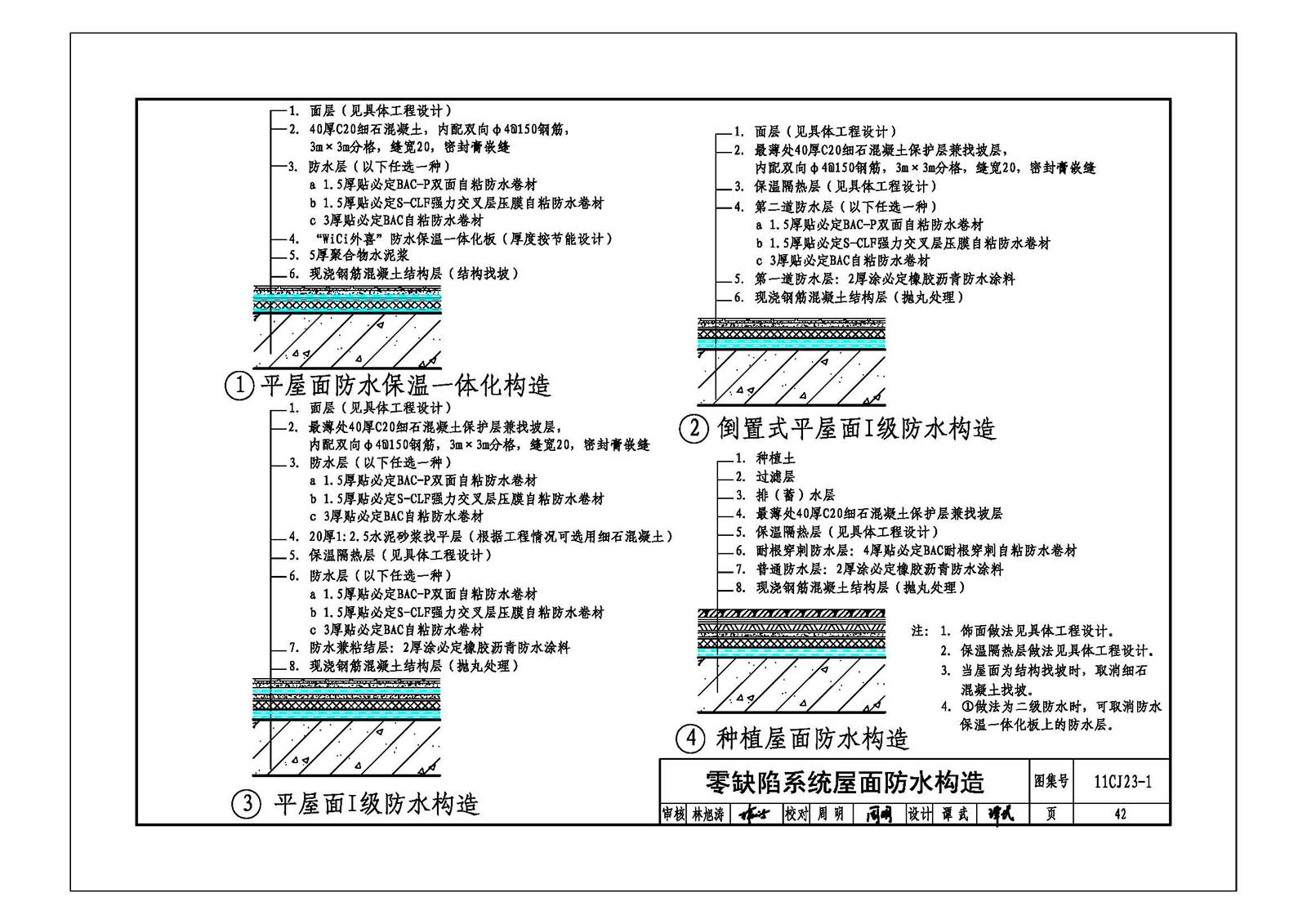

| 零缺陷系統屋面防水構造 | 42 |
| 外墻防水構造 | 43 |
| 鋼屋面防水保溫構造 | 44 |
