11G329-2：建筑物抗震構造詳圖（多層砌體房屋和底部框架砌體房屋）
- 圖集編號
- 11G329-2
- 圖集名稱
- 建筑物抗震構造詳圖（多層砌體房屋和底部框架砌體房屋）
- 定價
- 59.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑西北設計研究院有限公司
內容簡介
本圖集適用于抗震設防烈度為6~9度地區的普通磚（包括燒結、蒸壓、混凝土普通磚）、多孔磚（包括燒結、混凝土多孔磚）承重的多層砌體，混凝土小型空心砌塊承重的多層房屋及抗震設防烈度為6~8度地區的底層或底部兩層框架-抗震墻砌體房屋。包括多層磚砌體房屋、多層混凝土小砌塊砌體房屋、底部框架-抗震墻砌體房屋的相關抗震構造做法。該圖集是對《建筑抗震設計規范》GB 50011-2010第七章多層砌體房屋和底部框架砌體房屋的詳細全面的闡釋。設計人員可根據需要在圖集中查閱相關設計規定并直接選用相關的抗震構造詳圖，施工單位按圖進行施工。
備注
替代04G329-2、04G329-3、04G329-4、04G329-6
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 多層磚砌體房屋抗震構造詳圖 | |
| 構造柱與拉結筋立面 | 1-1 |
| 加強構造柱與拉結筋立面 | 1-2 |
| 構造柱根部與基礎圈梁連接做法 | 1-3 |
| 構造柱伸至室外地面下500做法 | 1-4 |
| 構造柱根部錨入基礎做法 | 1-5 |
| 墻體鋼筋網片與構造柱連接節點 | 1-6 |
| 無構造柱時墻體鋼筋網片節點 | 1-11 |
| 樓梯間墻體配筋構造 | 1-12 |
| 圈梁與構造柱連接節點 | 1-13 |
| 無構造柱時板底圈梁連接節點 | 1-15 |
| 板底圈梁與板的連接 | 1-17 |
| 預制板與外墻或圈梁的拉結 底層、頂層窗洞口下標高處鋼筋混凝土配筋帶 | 1-19 |
| 板側圈梁節點 | 1-20 |
| 板側圈梁與板的連接 | 1-22 |
| 高低圈梁節點 | 1-23 |
| 現澆板設圈梁與不設圈梁構造 | 1-25 |
| 大開間多層砌體房屋構造 | 1-26 |
| 頂層大房間下一層有構造柱時構造柱 （組合磚壁柱）錨固（6、7度） | 1-27 |
| 陽臺挑梁與圈梁的連接（6、7度） | 1-28 |
| 6～8度區女兒墻配筋構造 | 1-29 |
| 后砌隔墻與構造柱、承重墻的拉結 | 1-30 |
| 多層混凝土小砌塊砌體房屋抗震構造詳圖 | |
| 小砌塊房屋芯柱和拉結鋼筋網片布置示意 | 2-1 |
| 芯柱、構造柱、拉結網片布置示意 | 2-2 |
| 承重墻的拉結鋼筋網片 | 2-3 |
| 后砌隔墻的拉結鋼筋網片 | 2-4 |
| 芯柱節點和配筋 | 2-5 |
| 現澆鋼筋混凝土帶 | 2-8 |
| 芯柱縱向鋼筋的錨固 | 2-9 |
| 190×190構造柱節點和配筋 | 2-10 |
| 190×290構造柱節點和配筋 | 2-11 |
| 構造柱縱向鋼筋的搭接和錨固 | 2-12 |
| 板底圈梁節點與配筋 | 2-13 |
| 預制板底圈梁截面與配筋 | 2-14 |
| 板、圈梁截面與配筋 | 2-15 |
| 板側圈梁節點與配筋 | 2-16 |
| 板側圈梁截面與配筋 | 2-17 |
| 高低圈梁節點與配筋 | 2-18 |
| 圈梁與附加圈梁的連接構造 | 2-20 |
| 圈梁與構造柱的連接 | 2-21 |
| 女兒墻芯柱、構造柱節點 | 2-22 |
| 夾芯墻芯柱、構造柱、拉結網片布置示意 | 2-23 |
| 夾芯墻內、外葉墻拉結件構造 | 2-24 |
| 夾芯墻的拉結鋼筋網片 | 2-25 |
| 夾芯墻芯柱節點和配筋 | 2-26 |
| 夾芯墻構造柱節點和配筋 | 2-28 |
| 夾芯墻的拉結鋼筋網片詳圖 | 2-29 |
| 夾芯墻板底圈梁節點與配筋 | 2-30 |
| 夾芯墻板側圈梁節點與配筋 | 2-31 |
| 夾芯墻高低圈梁節點與配筋 | 2-32 |

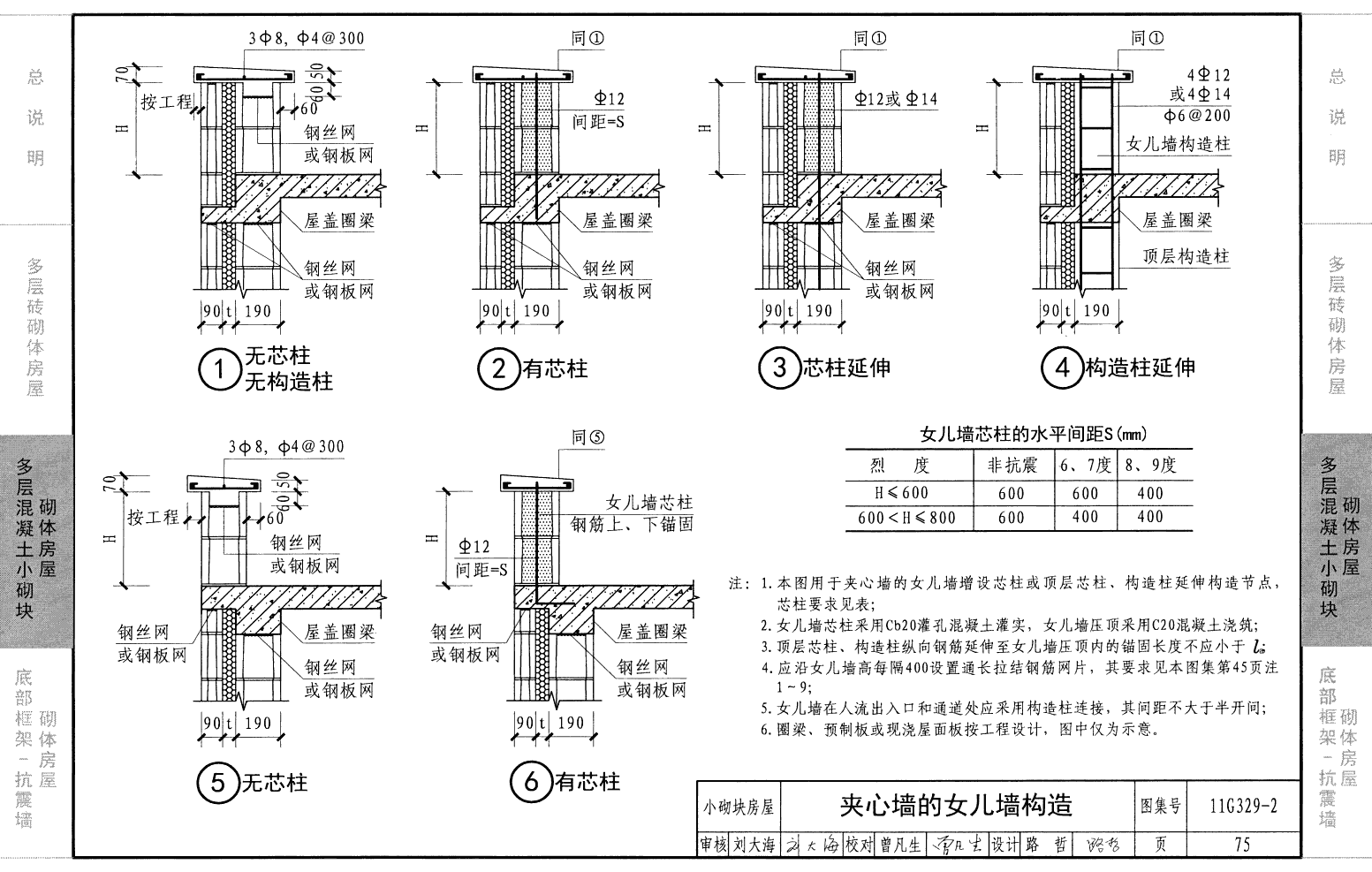

| 夾芯墻的女兒墻構造 | 2-33 |
| 底部框架－抗震墻砌體房屋抗震構造詳圖 | |
| 底層框架－抗震墻砌體房屋節點選用示例 | 3-1 |
| 底部兩層框架－抗震墻砌體房屋節點選用示例 | 3-2 |
| 底層框架柱縱筋的搭接連接 | 3-3 |
| 底層框架柱縱筋的機械連接或焊接 | 3-4 |
| 底部兩層框架柱縱筋的搭接連接 | 3-5 |
| 底部兩層框架柱縱筋的機械連接或焊接 | 3-6 |

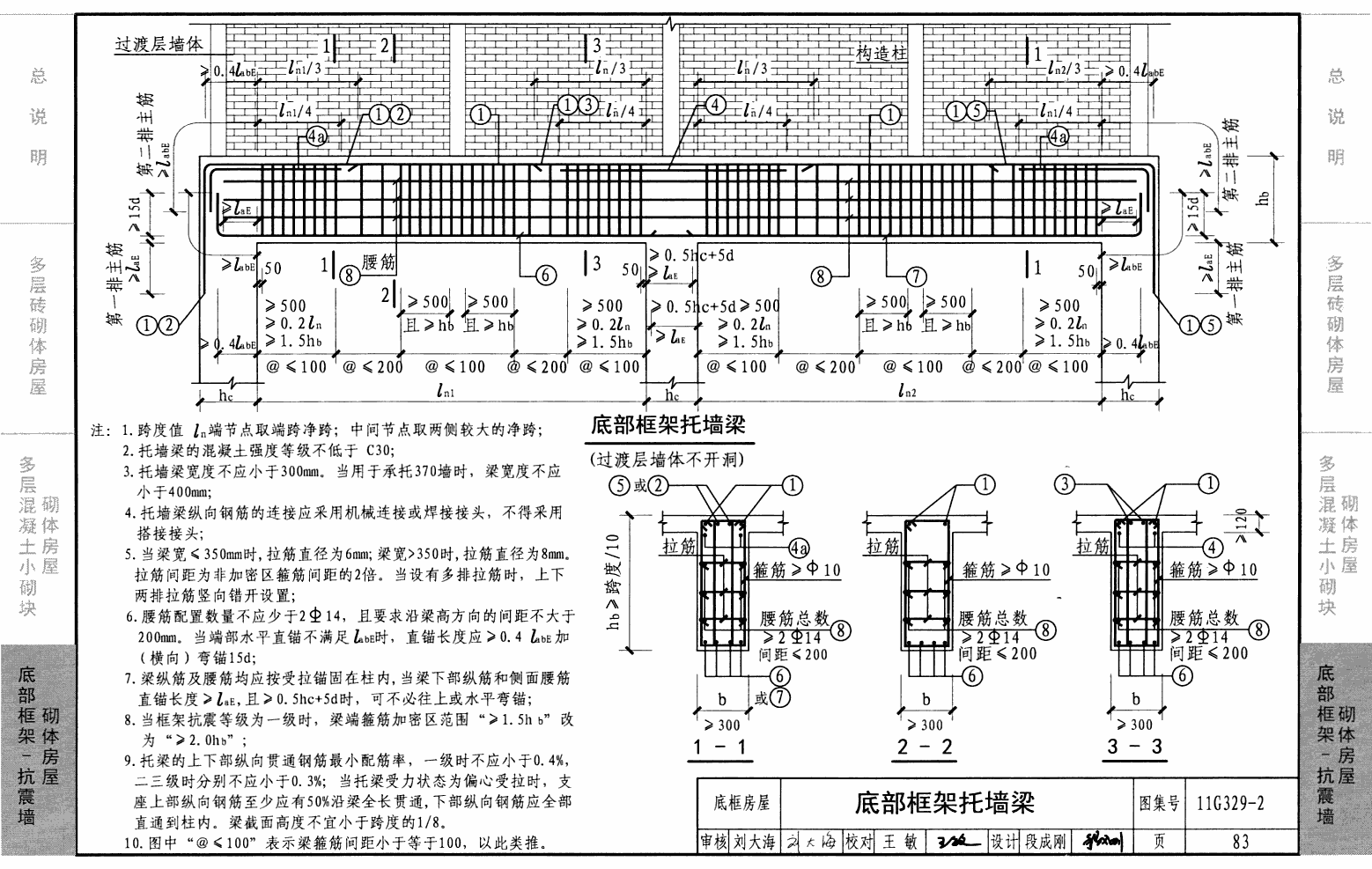

| 底部框架托墻梁 | 3-7 |
| 底部鋼筋混凝土抗震墻 | 3-9 |
| 鋼筋混凝土抗震墻洞口補強構造 | 3-11 |
| 底層約束磚砌體抗震墻 | 3-12 |
| 底層約束小砌塊砌體抗震墻 | 3-13 |
| 過渡層墻體構造 | 3-14 |
| 過渡層構造柱與墻體的拉結 | 3-16 |
| 砌體填充墻與底部框架柱的拉結 | 3-18 |
| 砌體填充墻的頂部拉結 | 3-20 |
| 附錄一 | F1 |
| 附錄二 | F3 |
樣張
