11J935：幼兒園建筑構造與設施
- 圖集編號
- 11J935
- 圖集名稱
- 幼兒園建筑構造與設施
- 定價
- 46.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 同濟大學
內容簡介
11J935《幼兒園建筑構造與設施》國家建筑標準設計圖集, 適用于全國城鎮、農村幼兒園的新建、改建、擴建的建筑設計與施工。本圖集主要由四部分組成：室內構造、室外構造、相關設施和主要工程做法。室內構造包括衛生間布置圖及構造詳圖、以及活動室、臥室、多功能廳的細部構造。室外構造包括室外游戲場地、室外戲水池及沙坑的構造詳圖。相關設施包括室內主要家具、毛巾架、水杯架、黑板等設施。工程做法主要是適用于幼兒園室內、外各種材料的工程做法。
本圖集的編制體現了新理念、新產品、新技術、新工藝等特點，用于指導幼兒園建筑建設。圖集可供全國建設單位、規劃和建筑設計、施工、監理、驗收等相關人員使用。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 3 |
| 室內構造 | |

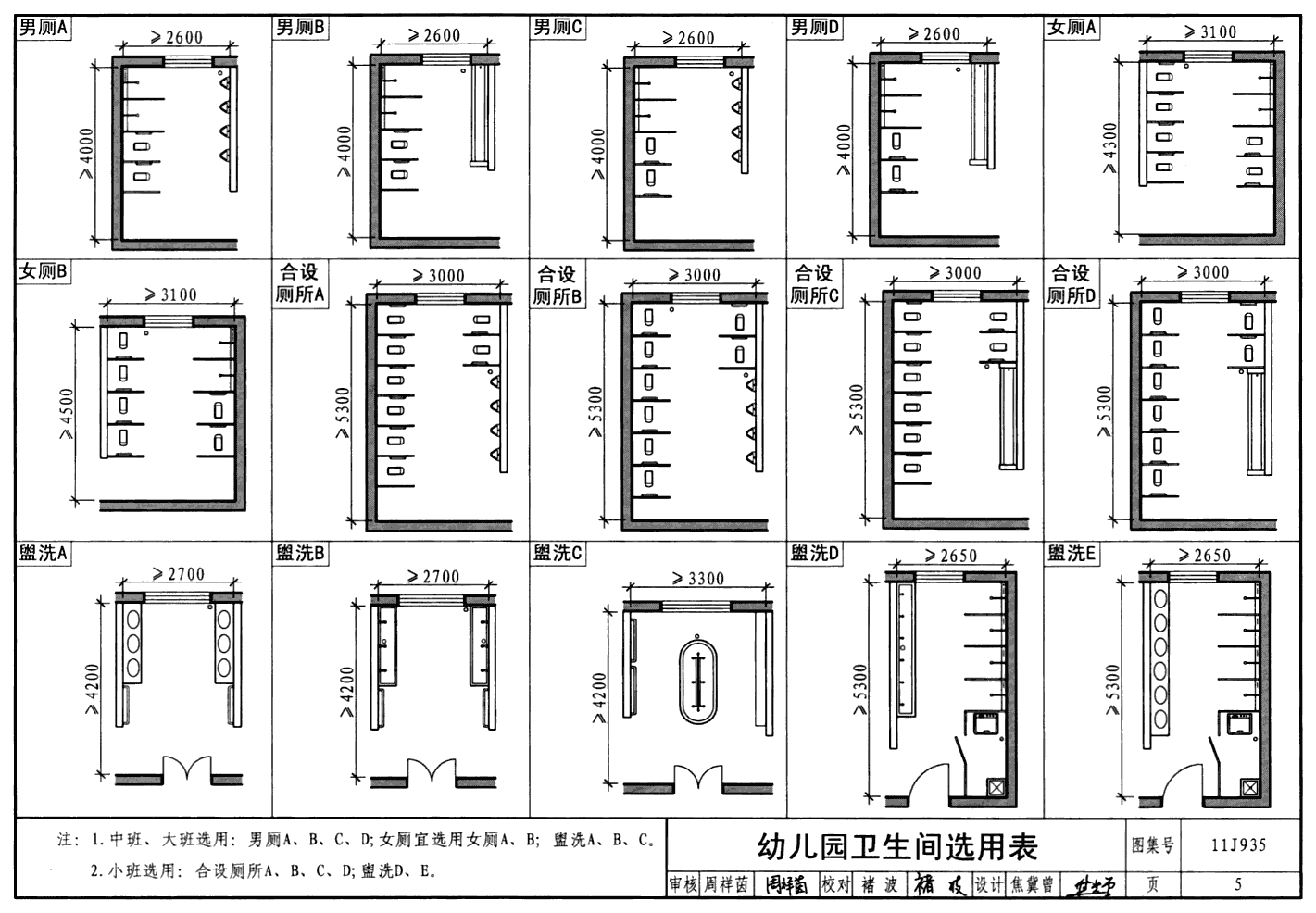

| 幼兒園衛生間索引表 | 5 |

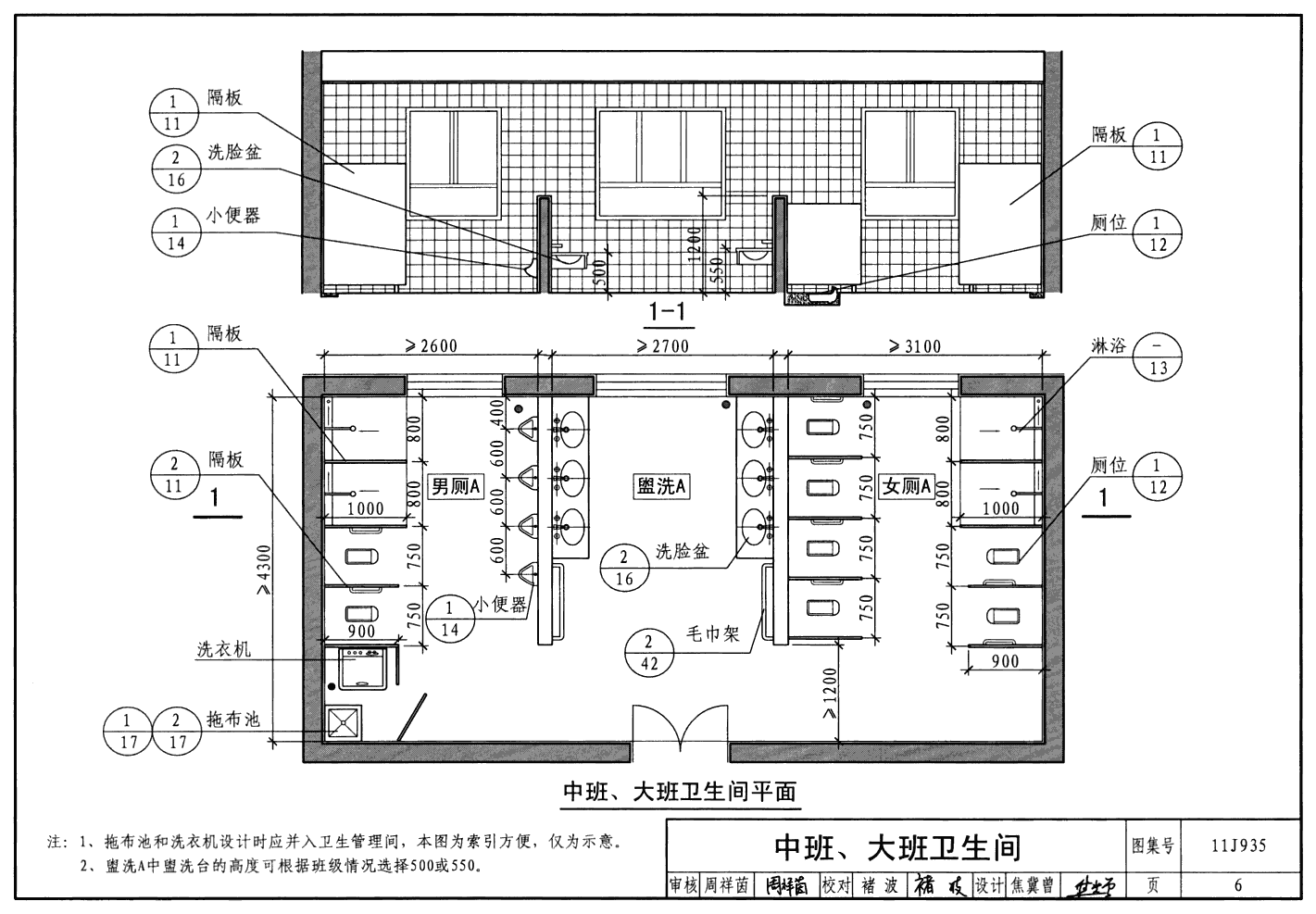

| 中班、大班衛生間 | 6 |
| 中班、大班男衛生間 | 7 |
| 中班、大班女衛生間 | 8 |
| 小班衛生間 | 9 |
| 復合板隔板 | 11 |

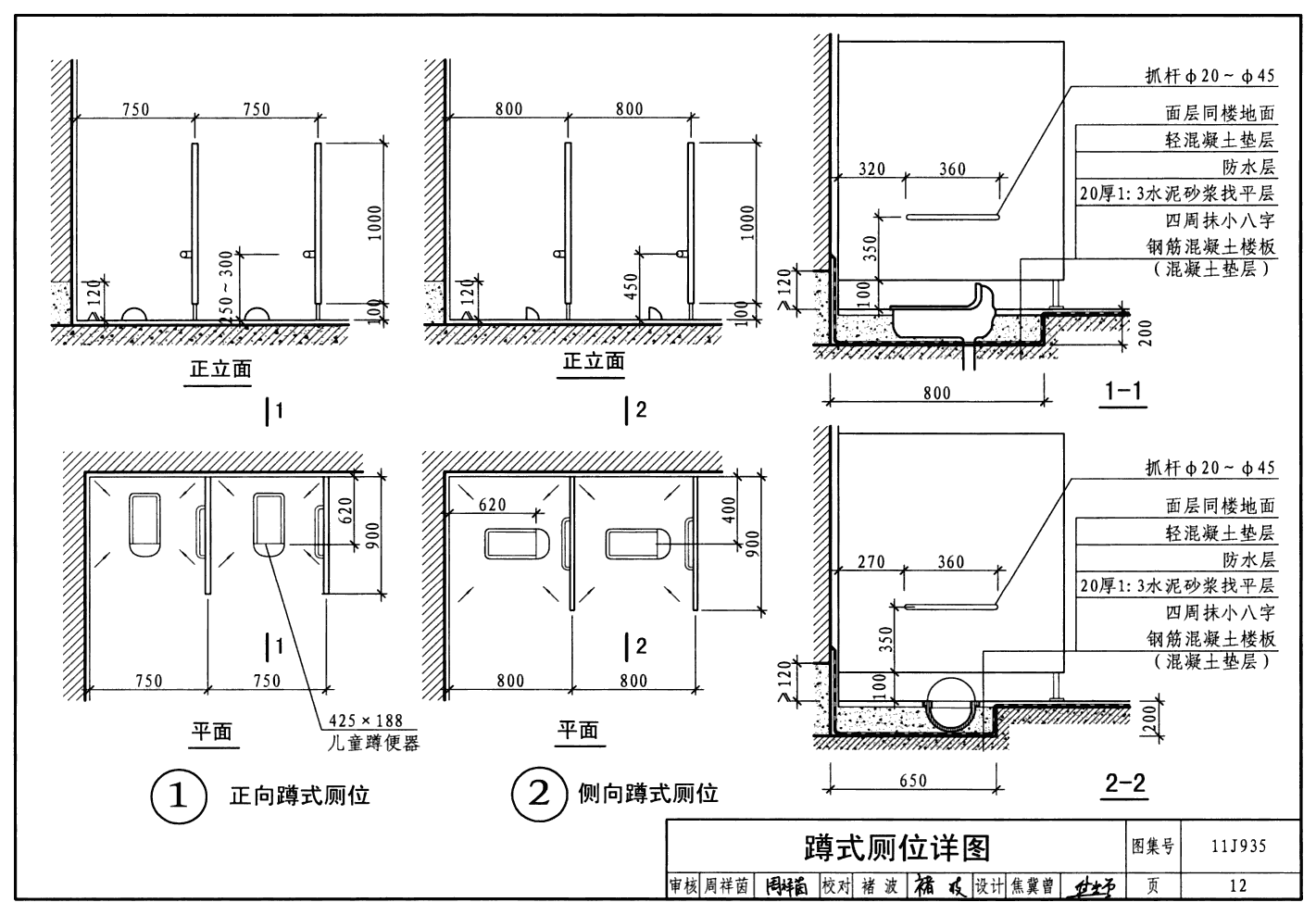

| 蹲式廁位詳圖 | 12 |
| 淋浴間詳圖 | 13 |
| 小便器、小便槽詳圖 | 14 |
| 盥洗池詳圖 | 15 |
| 洗臉盆詳圖 | 16 |
| 拖布池詳圖 | 17 |
| 幼兒園無障礙衛生間索引 | 18 |
| 幼兒園衛生間安全抓桿 | 19 |
| 衛生間配件安裝詳圖 | 23 |
| 地漏及管道穿樓板防水構造 | 24 |
| 軟包墻裙 | 25 |
| 暖氣罩 | 26 |
| 練功鏡、練功桿 | 27 |

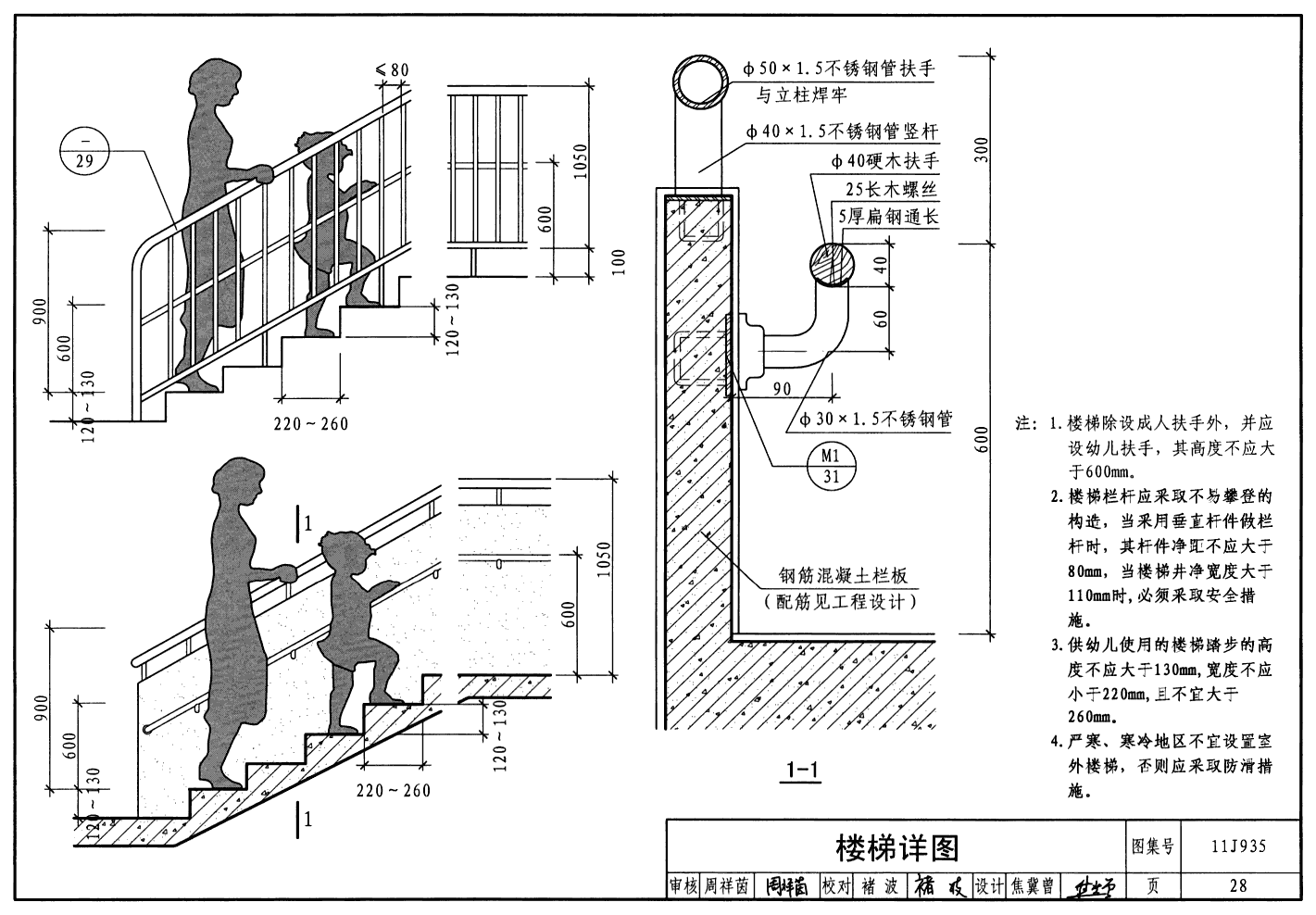

| 樓梯詳圖 | 28 |
| 靠墻扶手、踏步構造 | 31 |

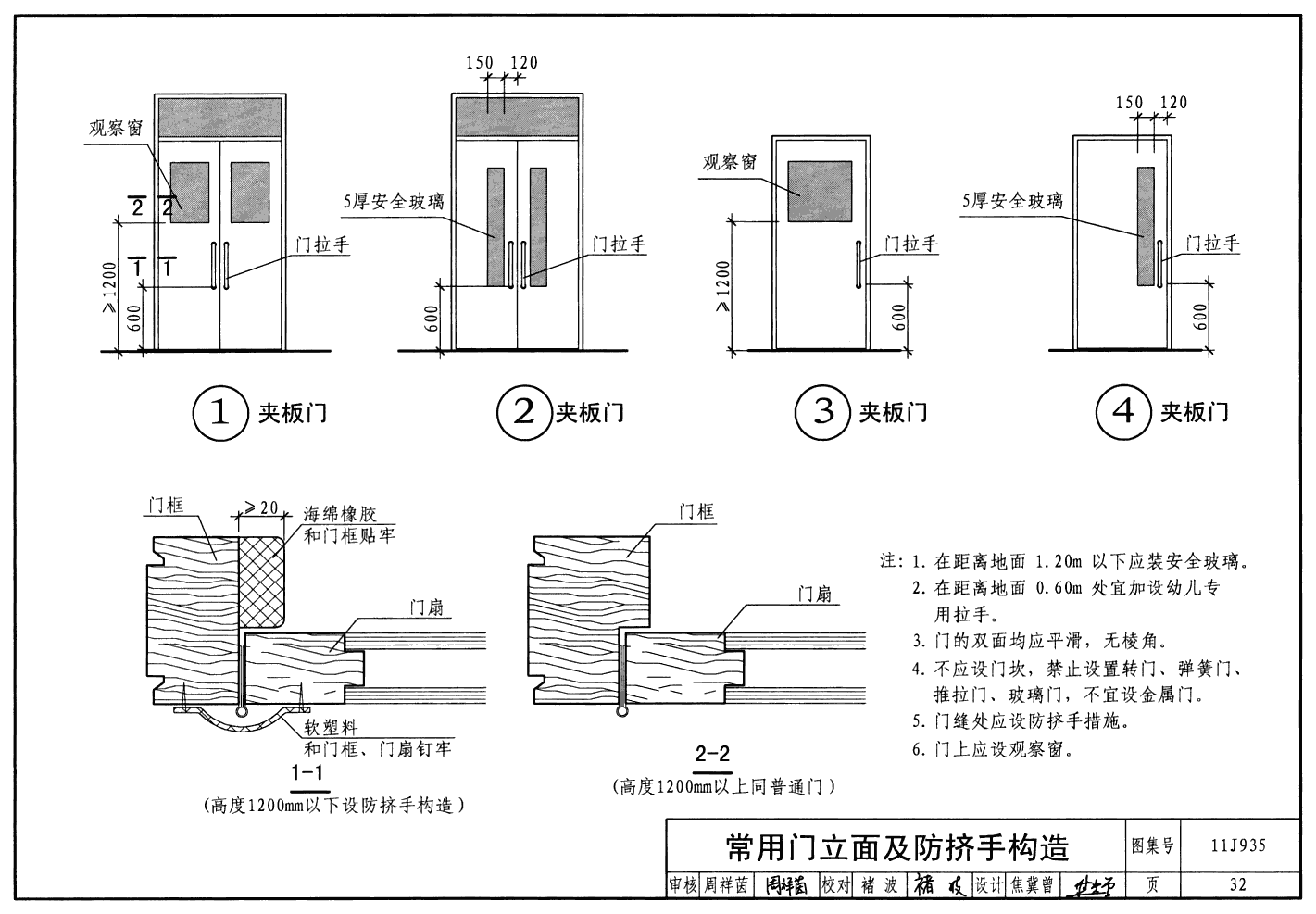

| 常用門立面及防擠手構造 | 32 |
| 窗護欄構造 | 33 |
| 平臺欄板 | 35 |
| 食梯 | 36 |
| 室外構造 | |
| 室外游戲場地 | 37 |
| 室外戲水池 | 38 |
| 室外砂坑 | 39 |
| 相關設施 | |
| 活動室主要家具 | 40 |
| 毛巾架 | 42 |
| 水杯架、黑板 | 43 |
| 幼兒床 | 44 |
| 家具加固措施示意 | 45 |
| 工程做法 | |
| 寶外地面做法 | 46 |

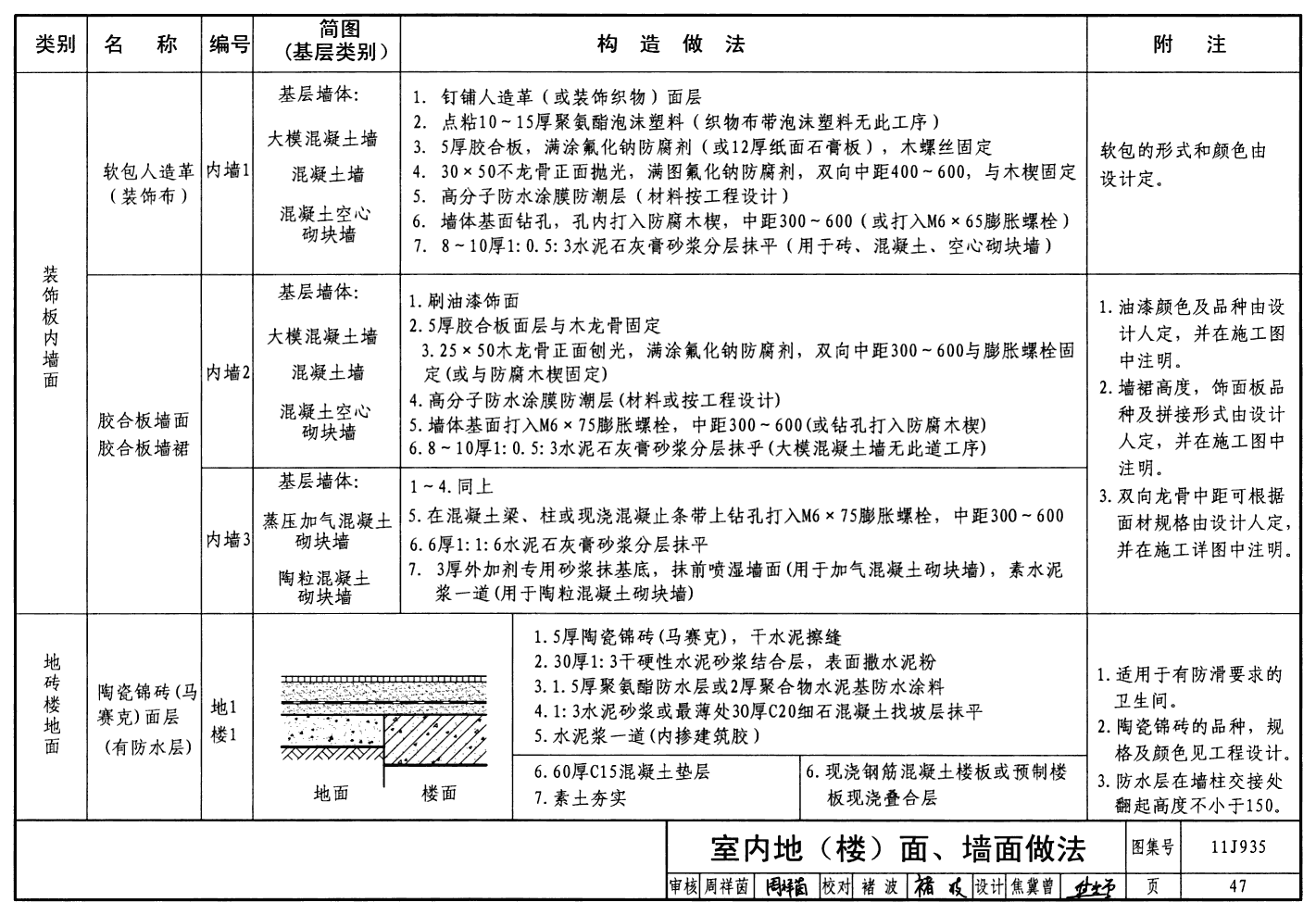

| 室內地（樓）面、墻面做法 | 47 |
| 相關技術資料 | 50 |
樣張
網友推薦
-
網友【yyl2004】點評：孩子不喜歡入園，硬件也有關系的。幼兒園建筑應創造適合幼兒心理的優美環境，培養兒童美好情操，陶冶兒童的心靈，使幼兒教育寓于娛樂之中，使孩子們住在喜愛的房子中。 本圖集主要由四部分組成：室內構造、室外構造、相關設施和主要工程做法。室內構造包括衛生間布置圖及構造詳圖、以及活動室、臥室、多功能廳的細部構造。 圖集的編制體現了新理念、新產品、新技術、新工藝等特點，用于指導幼兒園建筑建設非常有可操作性。
