11J508《建筑玻璃應用構造》國家建筑標準設計圖集是根據《建筑玻璃應用技術規程》JGJ113-2009的實施，針對目前常用的玻璃欄板、玻璃地板、玻璃隔斷和玻璃吊頂節點和構造而編制的一本不僅滿足現行規范、而且滿足相應產品技術要求、工程設計及施工需要的圖集。
　　本圖集適用于非抗震設防和抗震設防烈度為6～8度地區、正常使用環境下的新建、擴建和改建的民用建筑。

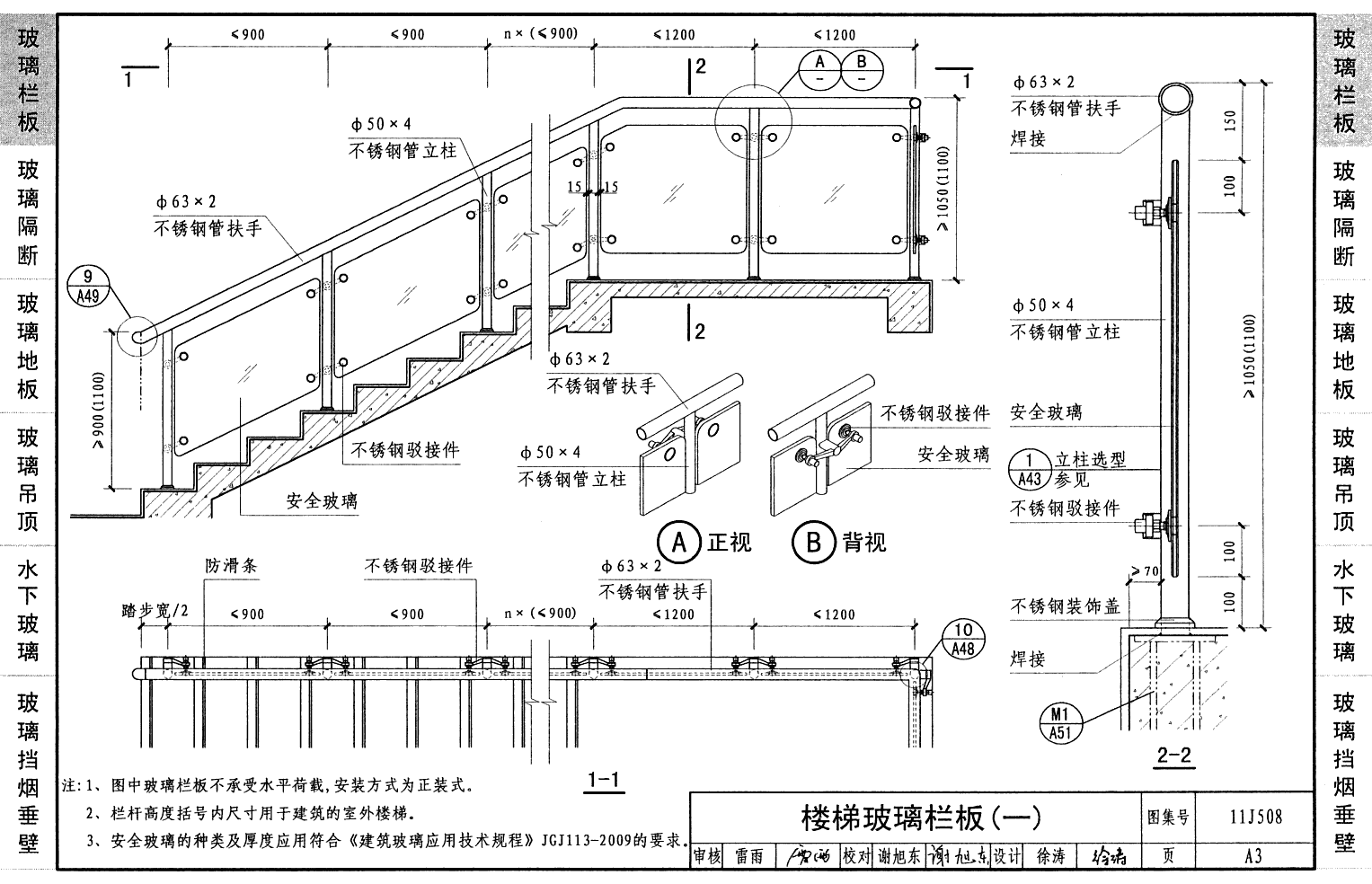

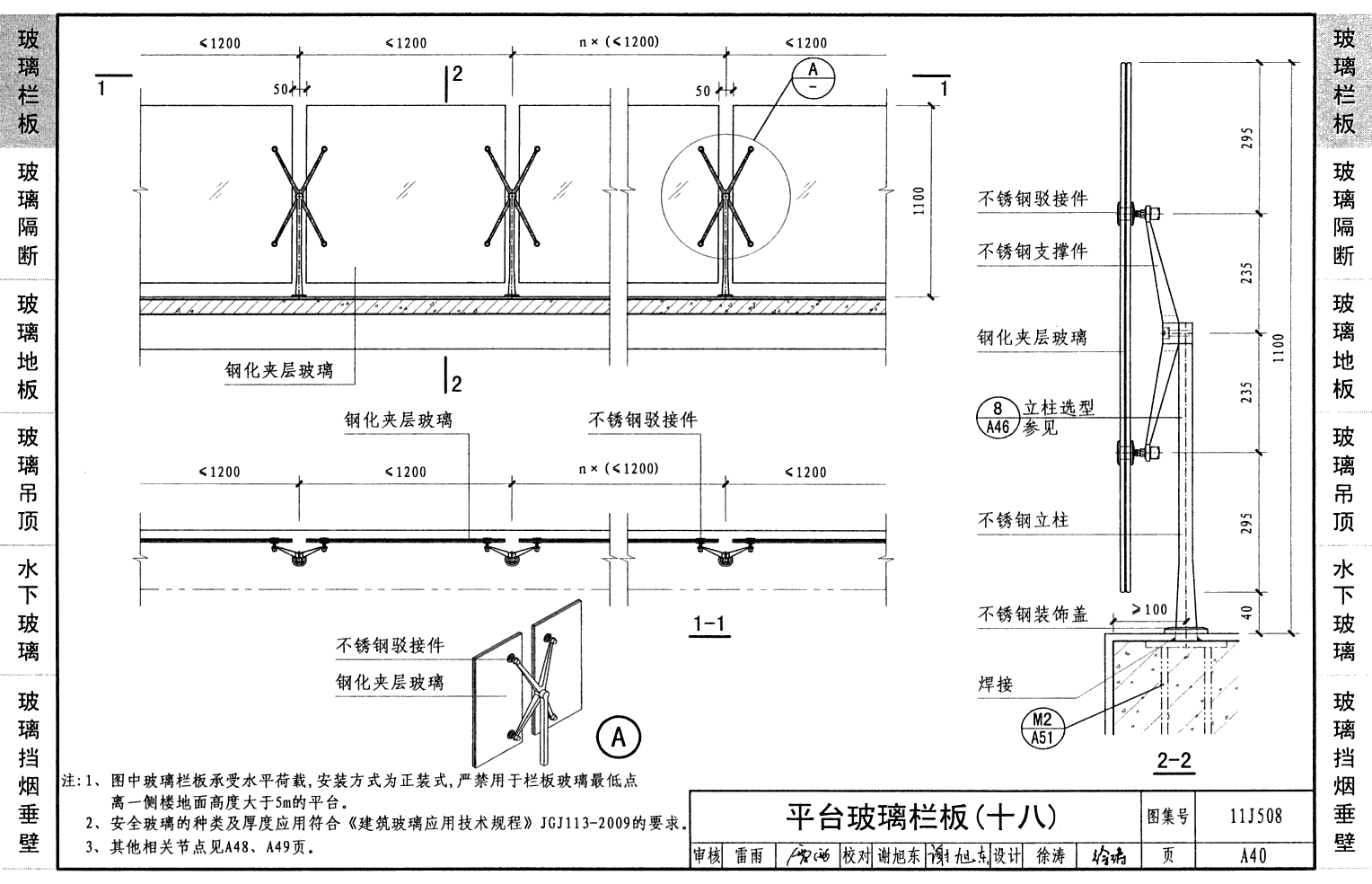

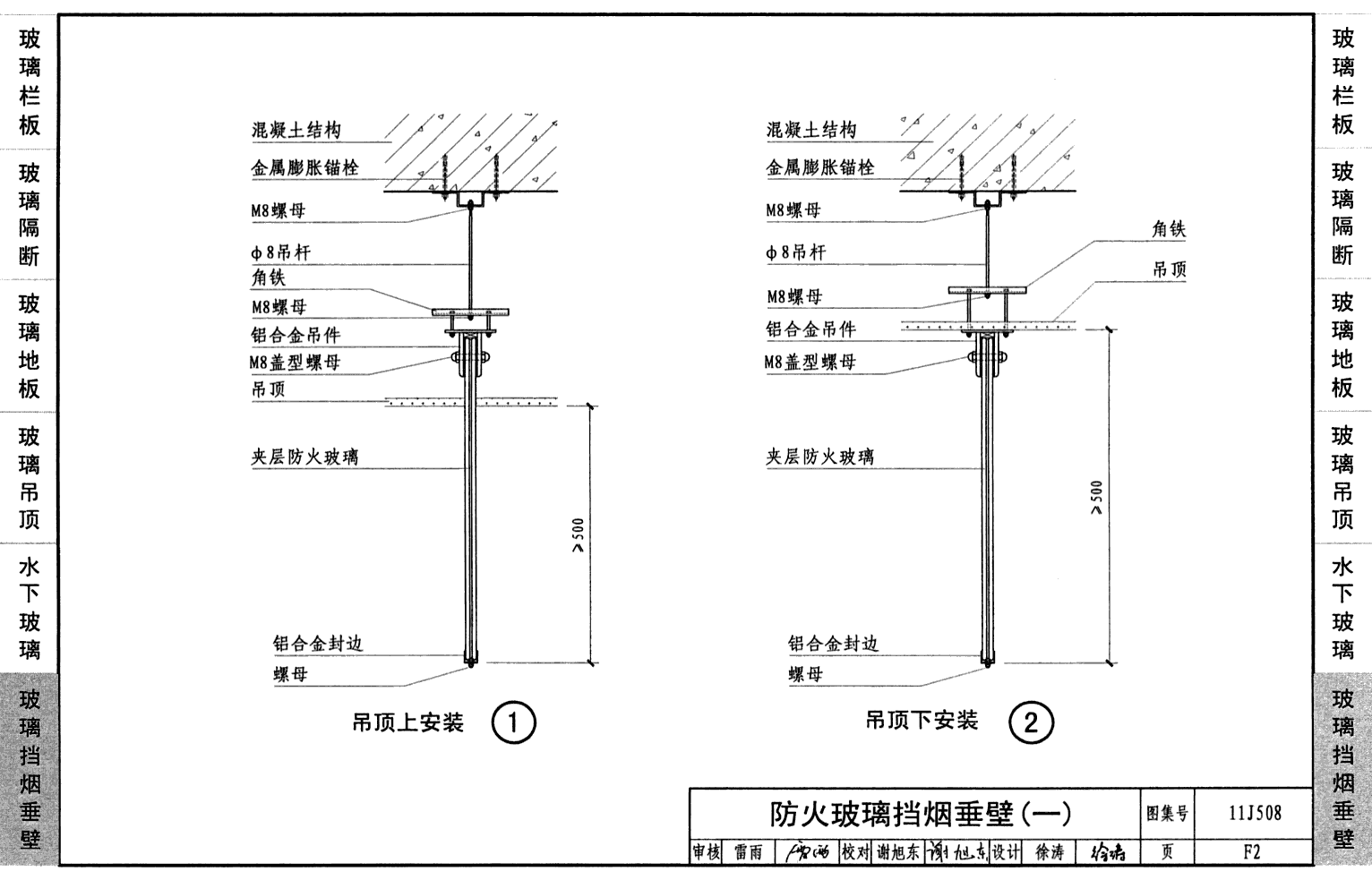

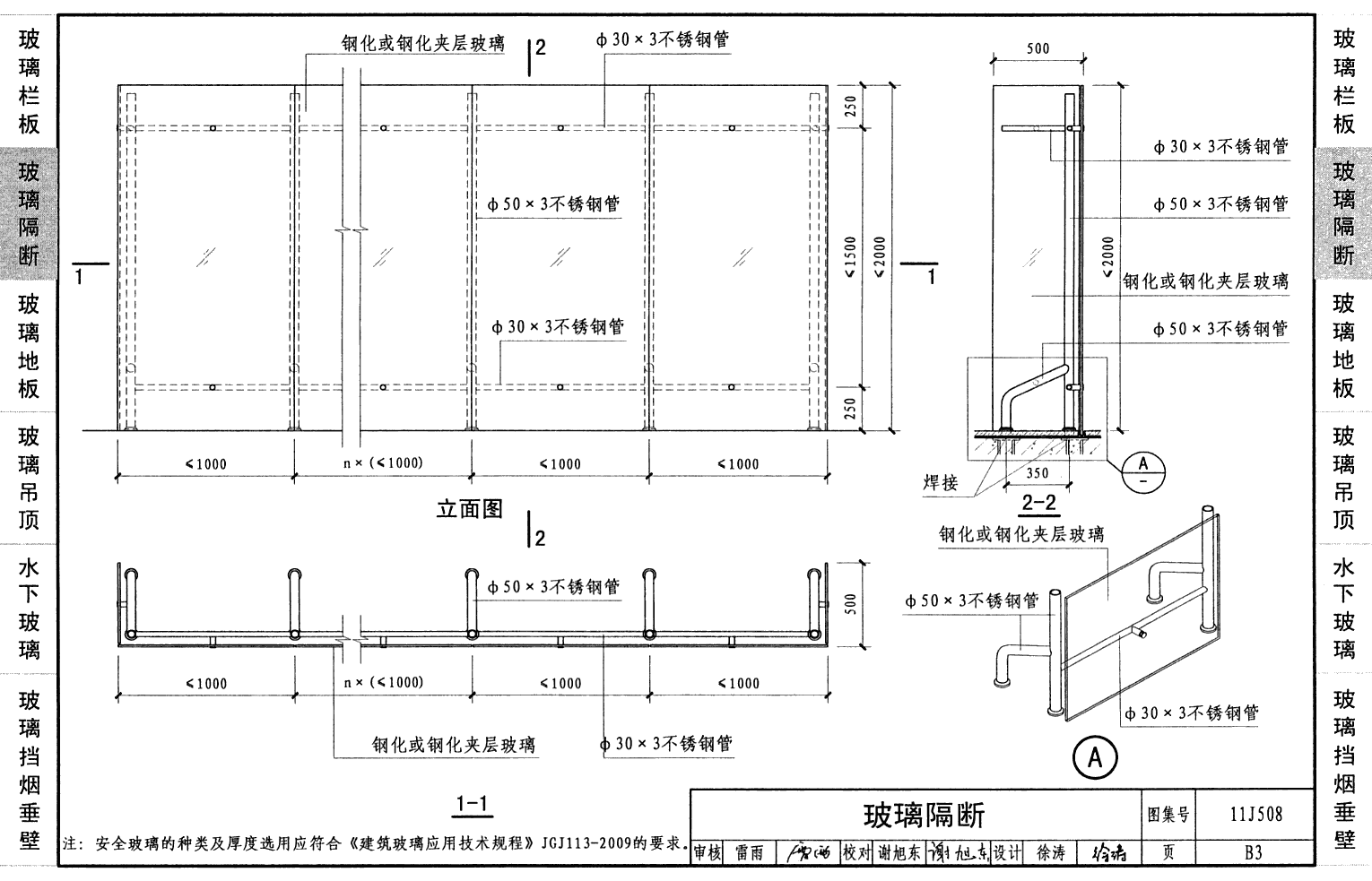

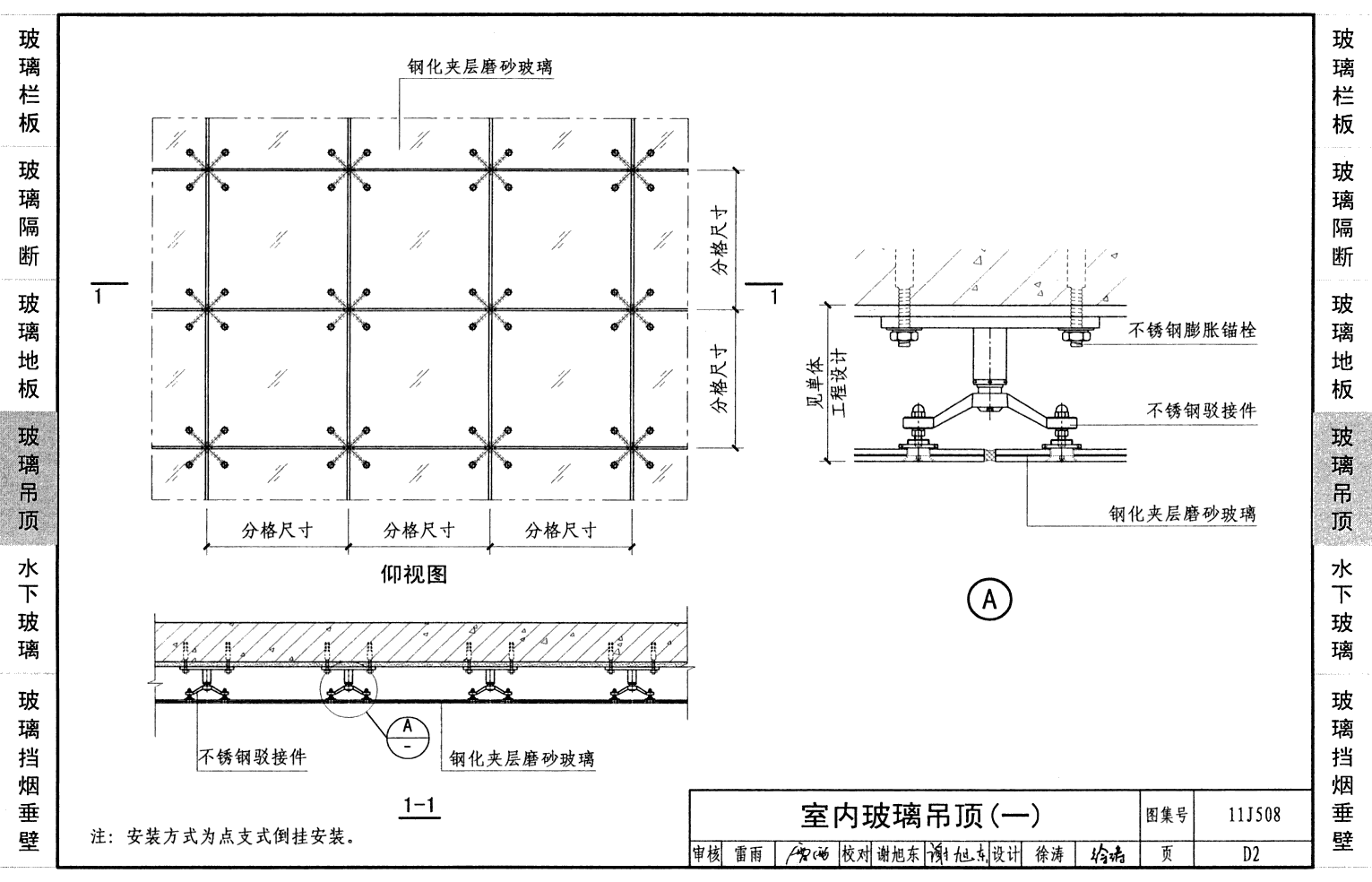

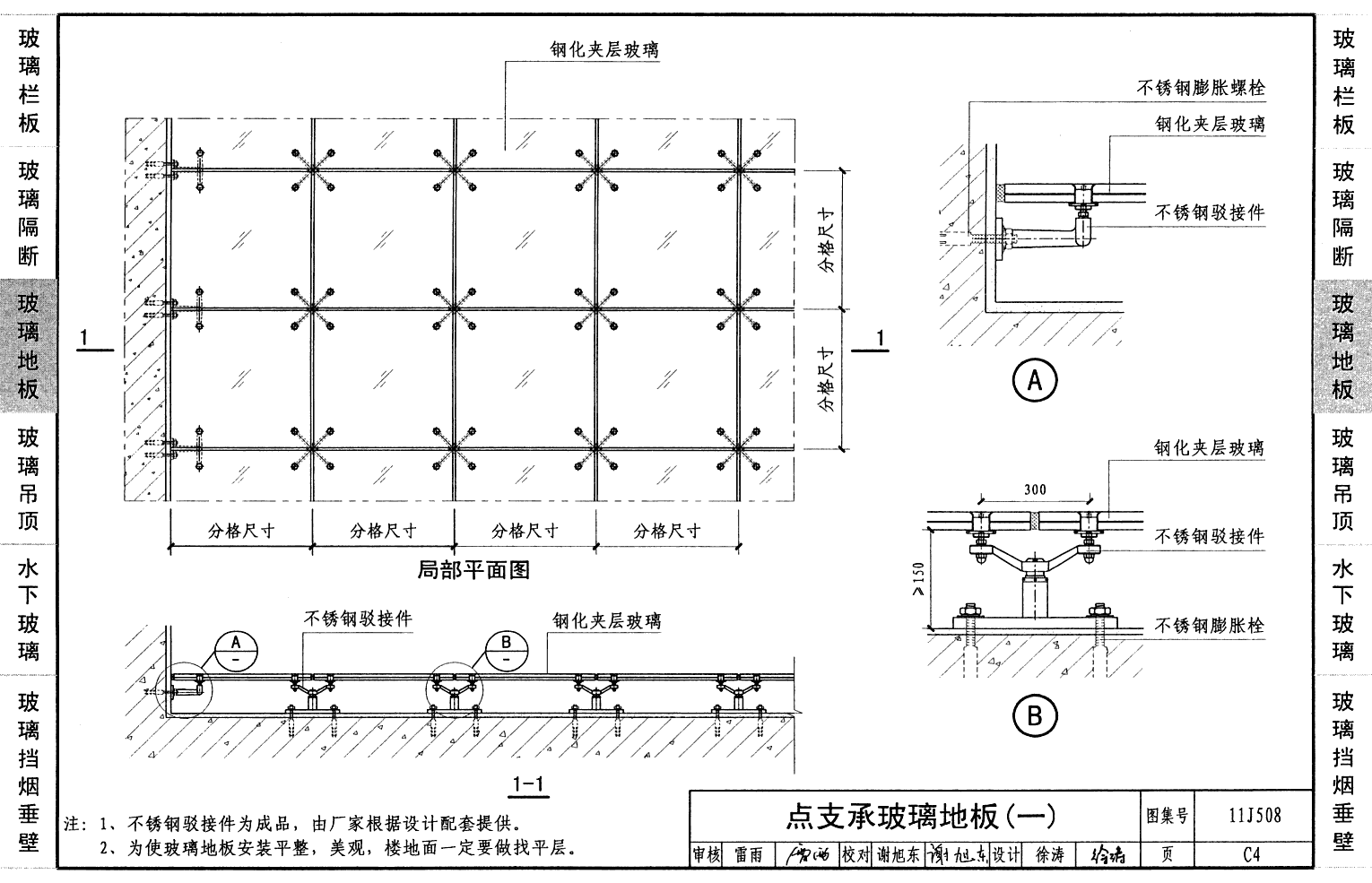

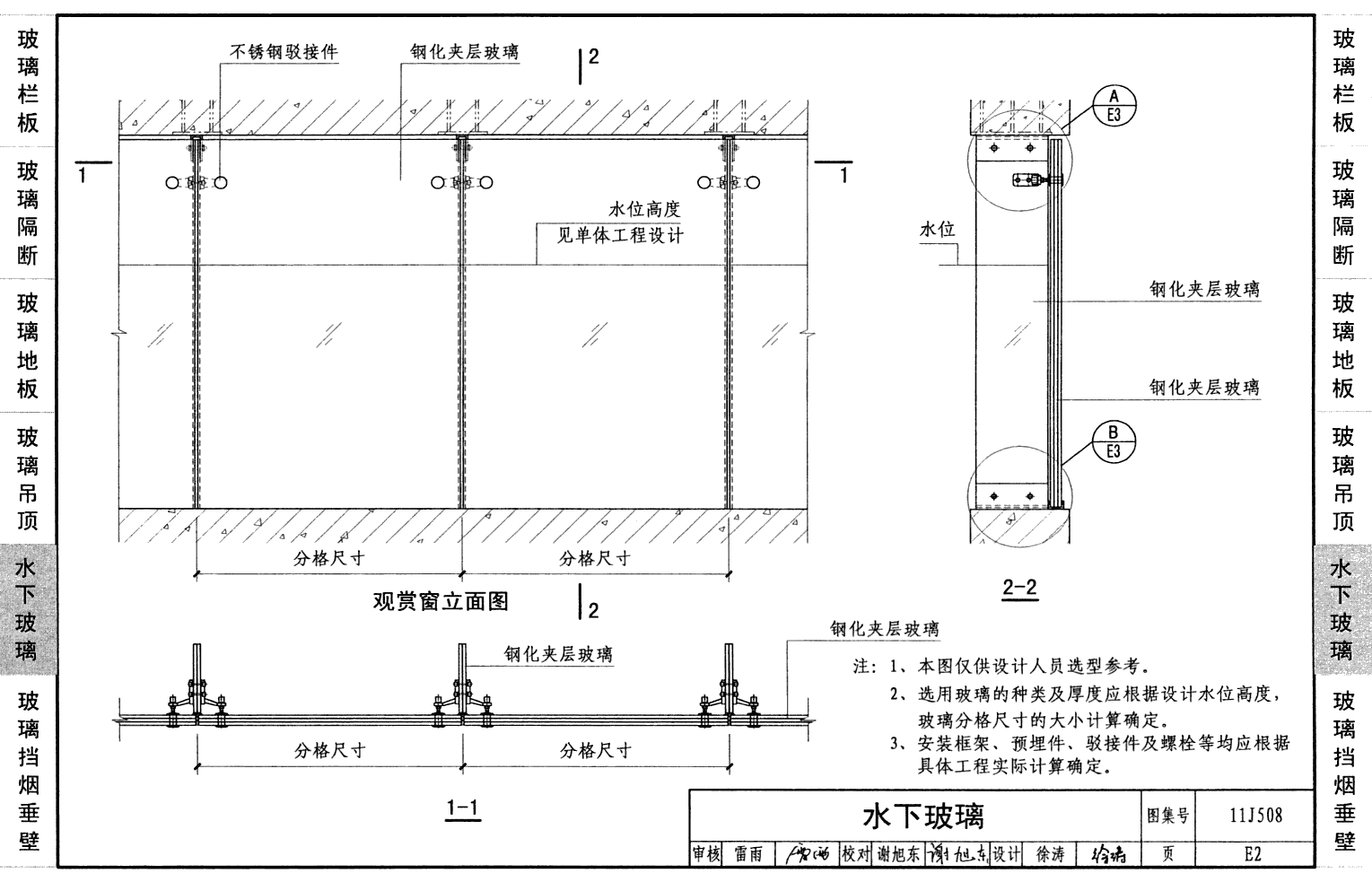

　　圖集主要內容：玻璃欄板、玻璃隔斷、玻璃地板、玻璃吊頂、水下玻璃、玻璃擋煙垂壁等玻璃部件及構造節點詳圖。其中：玻璃欄板包括樓梯玻璃欄板、平臺玻璃欄板；玻璃隔斷包括衛浴玻璃隔斷、玻璃隔斷門及U型玻璃隔斷等；玻璃地板包括隱框式玻璃地板、點支式玻璃地板、玻璃橋、樓梯玻璃踏步；玻璃吊頂、水下玻璃、擋煙垂壁也給出了平、立、剖面及構造節點詳圖。
　　圖集主要特點：
　　1．各種類型玻璃部件采用新技術、新工藝、內容豐富、形式多樣、造型新穎、構造合理。
　　2．玻璃地板提供經結構計算后可直接選用的隱框式玻璃地板、點支式玻璃地板不同種類玻璃的厚度。
　　3．給出各種類型玻璃部件的平、立、剖面及構造節點詳圖，供建筑設計、裝飾設計、制作、安裝、施工及質檢人員參考選用。
